Поставил сигнализацию Pantera PR1 с обратной связью

Поставил сигнализацию Pantera PR1 с обратной связью.

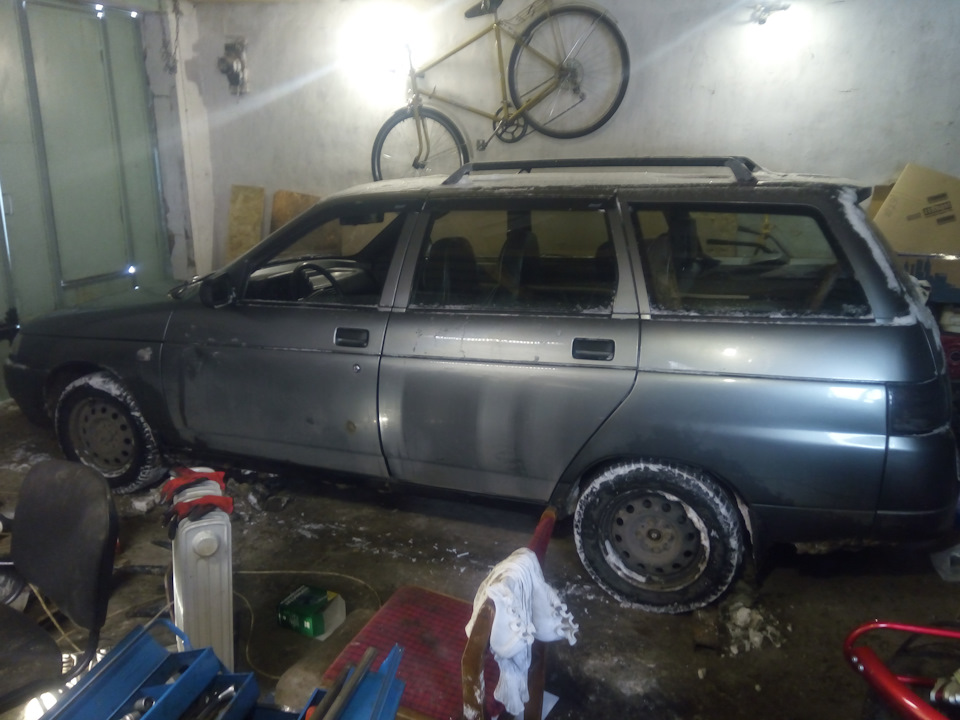

Не было в машине сигнализации. Точнее была, но от нее осталась только антенна на лобовом стекле. Решил я купить сигналку с обратной связью. Была такая на 4ке. В принципе, нужно от нее только отгонять малолетних хулиганов, открывать и закрывать двери, пищать мне в брелок, чтобы не дергаться и знать точно, когда именно моя машина орет, а не чья-нибудь другая. Ну и к тому же удобно открывать багажник с брелока сразу, датчик удара, если вдруг чего. Вобщем функции практически декоративные.

Друг мне посоветовал сигналку Пантера PR1 как у него на волге. Поехали и купили. В комплекте есть все, даже батарейка для брелока. И некое цифровое реле блокировки двигателя, которое я ставить не стал.

Очень порадовала инструкция по подключению:

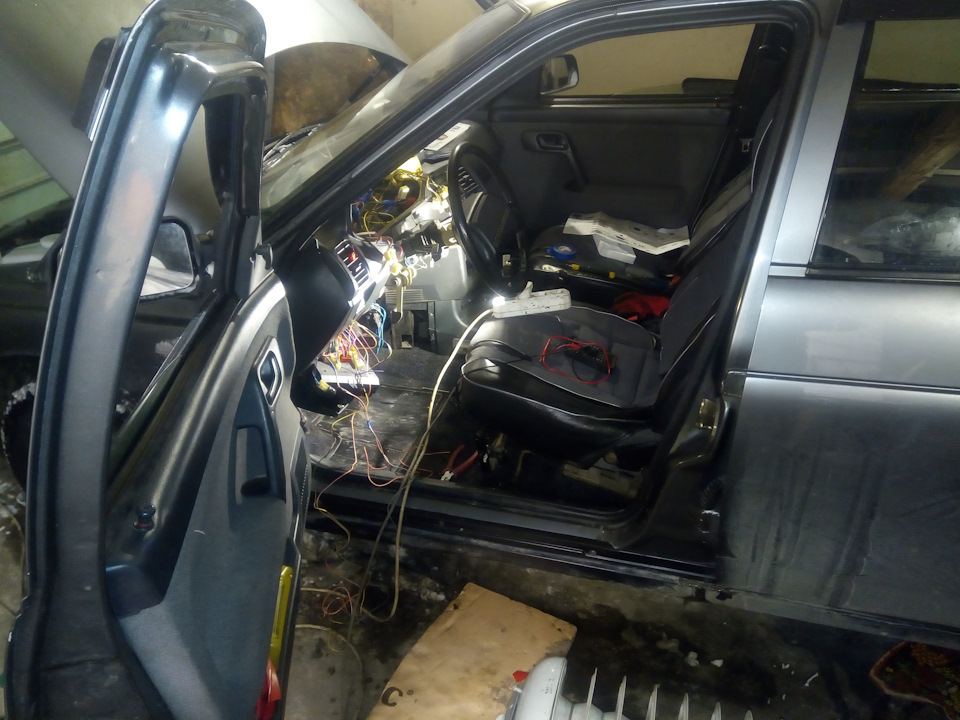

Сначала сформировал жгуты, чтобы проводка пошла более-менее систематично туда, где будет подключена к штатной проводке

Извините, изолента была только синяя. 🙂
Небольшой бонус гаража в собственном частном доме — чай с конфетками — дети поделились своими подарками.

Дальше, воспользовавшись видео в 3 частях, много чего полезного узнал и решил подключаться около панели приборов, ведь туда подается + после замка зажигания (ораньжевый провод красной колодки приборки), там же в красной колодке голубой и голубой с черным — поворотники, там же черный провод — масса.

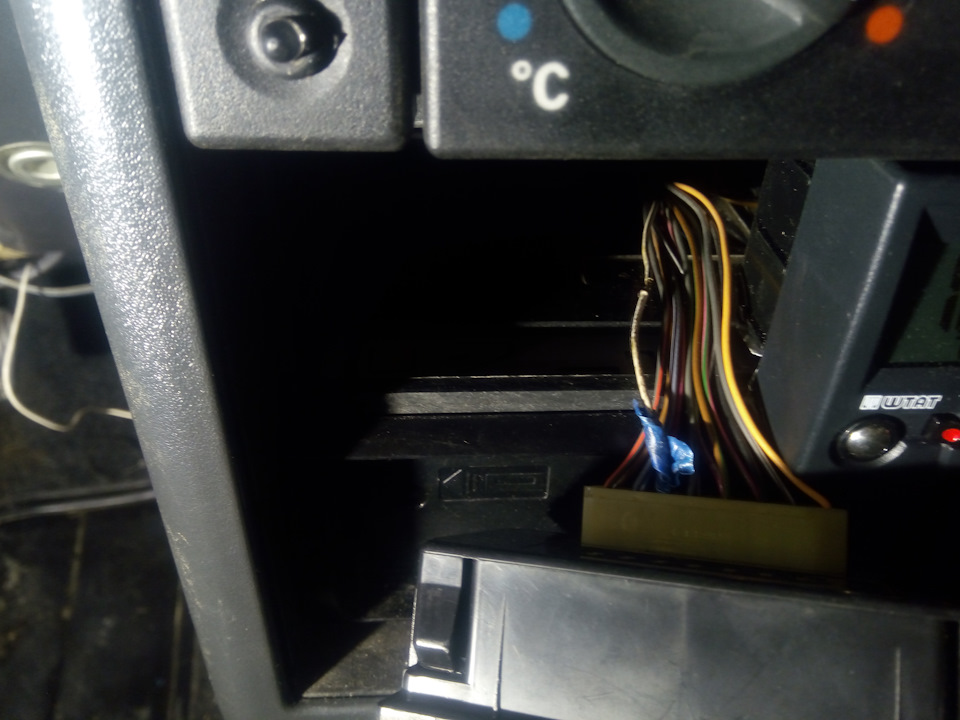

Постоянный плюс от генератора (считай от аккумулятора) взял в монтажном блоке, вынув его из крышки торпеды. Там он приходит на несколько колодок.

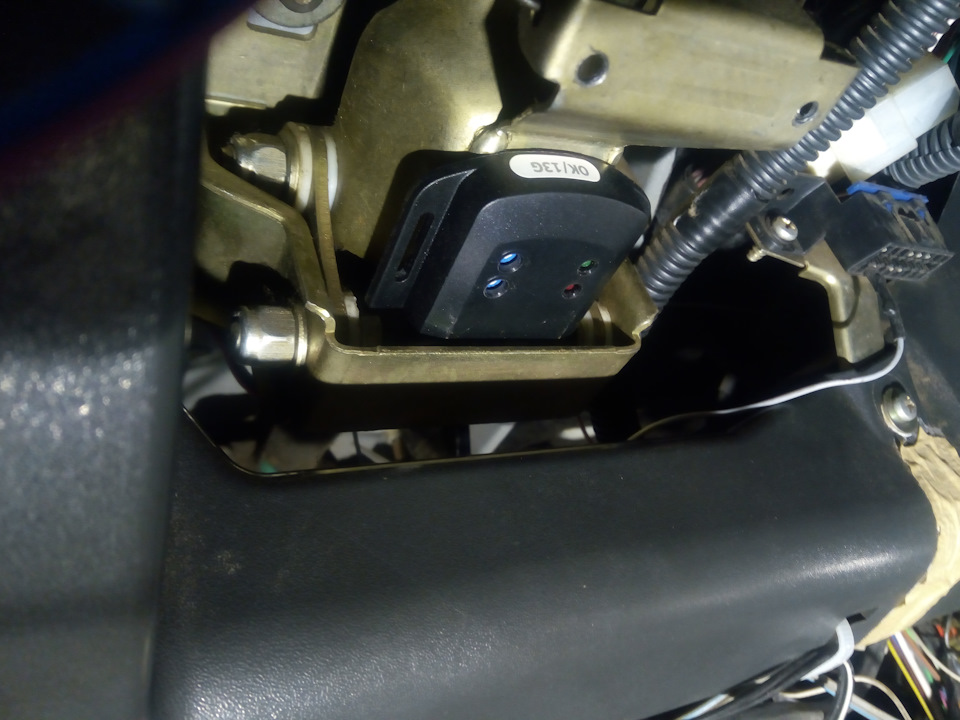

Всякий светодиод и провод к антенне я сделал как видосе, который будет ниже. Датчик удара также сделал по видео. Практика показала, что это очень удачное место, как для настройки, так и для правильного срабатывания.

Далее, для срабатывания от концевиков дверей подключился к бело-черному проводку, который идет к БСК (блоку который делает мозги при помощи "тынь-дынь" по любому поводу). Выяснилось, что в 10ке без этого БСК не включается плафон и плавно не тухнет, пришлось его подключить, иначе сигналка не видит открытую дверь.
Для 10ки надо будет настроить отсрочку постановки на охрану дверей на 15 или 30 секунд, иначе она будет пищать 4 раза, типа дверь не закрыта, это из-за плавного затухания плафона салона.

Ну и самое интересное — как подружить сигналку и центральный замок ВАЗ 2110-12, я расскажу в следующий раз, потому что я еще пока ЦЗ не подключил. Открываю пока ключом. 🙂 Если коротко, то там 2 схемы подключения — если сигналка просто управляет ЦЗ, тогда надо сделать так, чтобы на проводки сигналки, идущие на управление концевиками подавалась масса (минус), если напрямую к приводам дверей, то наоборот — чтобы подавался плюс. (так сделано в видео, которое будет в конце) 🙂 И подключаются, соответственно к разным проводкам колодки ЦЗ.

А откладывал я подключение ЦЗ по причине того, что занялся наконец-то гаражом. КОнкретно уже второй год как не могу доделать потолок. Но вчера наконец-то доделал. 🙂

Сигнализация Пантера – брелок: инструкця по эксплуатации

Устройство, с помощью которого осуществляется управление — это брелок. На нём имеются пять кнопок, с помощью которых можно давать команды. Связь является двухсторонней. Для выдачи необходимой информации брелок оснащён небольшим жидкокристаллическим дисплеем.

В дополнение к основному брелоку, в комплекте предусмотрен также дополнительный брелок, на котором установлены четыре кнопки. Радиус, при котором обеспечена двусторонняя связь, составляет тысячу метров. Если же говорить о расстоянии, на котором может быть передан информационный сигнал, то речь идёт уже о двух тысячах метров.

Сигнализация Пантера

Основные функции

Брелок «Пантера» имеет ряд важных функций для охраны автомобиля, но ими функционал не ограничивается. Для того чтобы конкретно представить себе возможности, расскажем более подробно о её функционале.

  • Предусмотрены часы. Конечно, в наше время этим никого не удивить, но заметим, что эта функция дополнена наличием будильника, а также таймера обратного отсчёта.
  • Код предусматривает защиту от сканирования и от перехвата. Как известно, современные технологии в некоторых случаях позволяют получить несанкционированный доступ к системе, но в данном случае предусмотрена динамическая модификация программного кода, которая даёт повышенный уровень защиты в подобных ситуациях.
  • Функция постановки на охрану с отключённой подачей сигнала на главный брелок. Защита от ложного срабатывания. С одной стороны, это может несколько снизить степень защиты автомобиля при попытке его угона. С другой — бывают случаи случайного срабатывания от погоды (сильного дождя) или других аналогичных воздействий на транспортное средство. Во всяком случае, водитель может этим воспользоваться, если сочтёт нужным.
  • Возможность передачи вызова изнутри автомобиля на брелок хозяина. Это может иметь значение в том случае, когда в автомобиле остался пассажир и он хочет напомнить водителю о себе.
  • Дистанционный запуск двигателя. Здесь предусмотрено несколько различных вариантов использования. Есть запуск по команде. Также предусмотрен периодический запуск с отключением. Может быть указан регулярный интервал времени, через который производится запуск двигателя. Есть возможность запуска в зависимости от изменений температуры.
  • Некоторые другие функции.
Читайте так же:
Профессиональная установка сигнализаций мытищи

Комплект поставки

Эта система состоит из нескольких частей. После покупки их нужно аккуратно установить. Если у водителя есть какие-то навыки по работе с подобной аппаратурой, то он может без особого труда произвести установку. Если же это кажется слишком трудным, то имеет смысл обратиться к соответствующему специалисту. Перечислим основные устройства, составляющие «Пантера».

  • Основной электронный блок.
  • Брелок, на котором имеется дисплей и пять кнопок управления.
  • Дополнительный брелок. На нём дисплей не предусмотрен и имеются только три управляющих кнопки.
  • Датчик удара двухуровневый.
  • Сирена для подачи громкого звукового сигнала.
  • Реле, которое предназначено для блокировки двигателя по команде охранной системы.
  • Специальная колодка с проводами, предназначенная для установки реле блокировки.
  • Светодиодный индикатор, вместе со своим кабелем.
  • Кнопочный переключатель для режима работы Valet. Иногда может возникнуть вопрос о том, для чего предназначен этот режим. Речь здесь идёт о том, чтобы отключить некоторые защитные функции тогда, когда это необходимо водителю. Такая ситуация, например, может возникнуть в процессе мойки машины.
  • В комплекте поставки предусмотрен концевой выключатель.
  • Комплект проводов.
  • Инструкция.
  • Упаковка.

Принцип работы брелока

Когда-то давно, в самых первых моделях использовался статический код. В связи с тем, что он постоянно сохранял своё значение, была высокая вероятность взлома и как следствие, возможности отключить сигнализацию при угоне. Этот уровень безопасности был явно недостаточен.

Сигнализация Пантера

В дальнейшем создатели стали применять намного более безопасный динамический код. Принцип его действия состоит в том, что при каждой подаче команды брелоком, меняются коды доступа как брелока, так и всей охранной системы.

Поскольку при таком подходе используется каждый раз другой код, то вероятность взлома резко снизилась. Однако, такая вероятность всё же существует.

В современных моделях принцип действия брелока снова усовершенствован. За основу здесь взята диалоговая модель изменения кода. Речь идёт о том, что его формирование происходит в три этапа.

  1. Брелок связывается с охранной системой.
  2. На основе полученных данных подаётся особый сигнал брелку.
  3. С учётом полученной информации брелок производит изменения в кодах охранной системы.

Инструкция по эксплуатации

Для того чтобы всё работало правильно, нужно провести грамотную установку и запрограммирование. Основой для этого должна служить прилагаемая инструкция. Коротко расскажем о ней.

В первом разделе документа кратко перечислены основные функции. Затем указан перечень функций, которые нужно будет запрограммировать. Вот некоторые их них.

Сигнализация Пантера

  1. Автоматическая постановка на охрану.
  2. Запирание дверей при постановке на охрану.
  3. Запирание дверей при включении зажигания.
  4. Отпирание дверей в этой же ситуации.
  5. Режим иммобилайзера.
  6. Защита от ложного срабатывания.
  7. Перезапуск системы в автоматическом режиме.
  8. Тридцатисекундная задержка для включения охраны (речь идёт о том, что если завести мотор без отключения защитного режима, то через указанное время будет включена сирена).
  9. И также некоторые другие функции.

В следующем разделе описано то, как при помощи различных нажатий на кнопки брелока, давать те или иные команды.

  • Отпирание или запирание дверей.
  • Включение или выключение охраны.
  • Полное или частичное отключение датчика удара.
  • Бесшумное включение охранной системы.
  • Временная отмена пассивной постановки автомобиля на охрану.
  • Включение или выключение режима «Паника». Речь здесь идёт о краткосрочно включении хаотических звуковых и световых сигналов в течение небольшого промежутка времени.

Далее следует описание работы светодиодного датчика в различных режимах работы системы. Рассказано об использовании специальной кнопки Valet.

Во второй части инструкции следует подробное описание с объяснениями по каждому рассмотренному вопросу.

Рассмотрены подробно программируемые функции и подробно рассказано о том, как их настраивать.

Что делать при возникновении неисправностей

Сигнализация Пантера

Как и в любом техническом устройстве, иногда могут возникать неисправности. Рассмотрим несколько возможных ситуаций такого рода.

Радиус действия брелока очень важен для безопасности автомобиля. Если он начинает стремительно уменьшаться, то с этим надо что-то делать. В данном случае самой вероятной причиной является севшая батарейка. Это возможная, но не единственная причина.

Для того чтобы охранная система опознала брелок нужно, чтобы она «помнила» о нём, помнила его данные. Для исправления этого нужно провести процедуру инициализации данных брелока, которая описана в инструкции по эксплуатации.

Если брелок перестал работать при разряжённом автомобильном аккумуляторе, при возможном внезапном воздействии электромагнитного поля или вследствие очень низкой температуры, то его работы может измениться непредсказуемо сначала нужно сделать некоторые попытки исправить данную ситуацию. Для этого необходимо провести аварийное отключение и, отъехав на некоторое расстояние, проверить работу системы. Иногда могут помочь неоднократные нажатия на кнопки брелока.

Если неисправность продолжает проявляться, то следующим шагом будет разборка брелока. Его нужно раскрутить и проверить на предмет пыли и грязи и на предмет целостности контактов. Также возможно проникновение жидкости в брелок. Нужно очистить его и проверить исправность системы.

Программирование охранной системы

Для того чтобы правильно настроить охранные функции системы, нужно провести программирование некоторых её функций. При покупке «Пантеры» имеет место предустановленные параметры, описанные в инструкции по эксплуатации. Возможно, это вас устроит. Если же нет, то нужно будет войти в режим программирования. Опишем кратко, как это нужно делать.

  • Первоначально нужно отключить охранную систему и сесть в автомобиль.
  • При помощи кнопки Valet дополнительно убедитесь, что охранная система отключена.
  • Введите свой персональный код для доступа к режиму программирования. Он выдаётся при покупке системы и может быть введён только один раз.
  • Заведите машину, выключите зажигание и нажмите кнопку Valet столько раз, какова первая цифра кода безопасности. Постарайтесь уложиться в отведённое время. Если код состоит из нескольких цифр, то нужно ввести и их, не забывая о необходимости соблюдать жёсткий временной график.
  • После введения программы нужно три раза нажать на кнопку Valet. После этого должен прозвучать звуковой сигнал и должна начать мигать индикаторная лампочка системы.
  • После этого нужно включить зажигание или ничего не делать какое-то время, пока не прозвучит сигнал (один короткий и один длинный гудок). После этого система перейдёт в охранный режим.
Читайте так же:
Руководство по установке сигнализации кгб

Цены на брелок «Пантера»

  • Pantera SLR-5750 будет стоить 3100 рублей.
  • Pantera SLR-5650 — также стоит 3100 рублей.
  • Pantera SLR-5700 несколько дешевле. Его цена составит 2590 рублей.
  • Pantera SLR-5200 стоит 2590 рублей.
  • Pantera QX-290 обойдётся в 2900 рублей.

Заключение

Автомобильная охранная система «Пантера» представляет не только все основные функции охраны автомобиля, но и некоторые дополнительные. Также можно сказать, что она динамично развивается, совершенствуя качество предоставляемой системы безопасности.

Как брелок привязать к сигнализации пантера

Сбой в работе автосигнализации или возникновение проблем с брелком, например, его пропажа или повреждение приводят к необходимости привязать новый передатчик.

Особенности программирования Pantera clk 355

Для того, что бы прописать брелок Pantera clk 355 необходимо выполнить следующую последовательность:

  • Снять режим охраны.
  • На протяжении пяти секунд выключить зажигание.
  • Во время пятисекундного временного интервала трижды нажать кнопку Valet.
  • Дождаться длинного сигнала сирены.
  • Включить зажигание. Сирена должна подать короткий и длинный сигнал. СИД начнет мигать.
  • В течении 10 секунд нажать любую кнопку на брелке. Длительный сигнал сирены сообщит об успешной привязке передатчика.
  • Подобным образом привязать остальные устройства, количество которых не должно превышать четырех.

Аналогичное подключение брелков имеют охранные системы Pantera clk 375 и clk 455.

Привязка Pantera SLK-625RS

Для программирования брелков сигнализации Pantera SLK-625RS необходимо соблюдать следующую последовательность:

  • Отключить охрану железного коня.
  • В течении 15 секунд нажать трижды Valet.
  • После того как СИД начнет медленно мигать требуется нажать любую клавишу на брелке.
  • После сигнала сирены аналогично запрограммировать остальные устройства.

Особенности прошивки Pantera SLK-35SC

Для того, что бы привязать брелки в охранной системе Pantera SLK-35SC необходимо выполнить следующие действия:

  • Снять систему с охраны.
  • Повернуть ключ в замке зажигания для его включения.
  • Трижды нажать кнопку Valet. Дождаться двух сигналов сирены и мигания СИД.
  • Выбрать на свое усмотрение клавишу управления каналом 1. Значения по умолчанию находятся в нижеприведенной таблице.
  • Зажать выбранную кнопку.
  • Длинный сигнал сирены подтвердит привязку канала 1. Дальнейшее определение соотношения клавиш и каналов произойдет в автоматическом режиме.
  • По завершению прошивки нажать кнопку Valet или выключить зажигание. Автоматический выход из режима привязки произойдет по истечении 15 секунд.

Данная инструкция актуальна и для других автосигнализаций «Пантера», например, SLK-100SC, SLK-7I, SLK-200SC, SLK-4I, SLK-5I.

Программирование Pantera SLK-75SC

Для того, что бы запрограммировать Pantera SLK-75SC необходимо выполнить инструкцию:

  • Снять систему с охраны.
  • Включить зажигание.
  • Нажать кнопку Valet количество раз соответствующее выбору желаемого режима в нижеприведенной таблице.
  • Зажать кнопку «Валет» до подачи сиреной звукового сигнала.
  • Продолжая держать нажатой клавишу Valet, нажать кнопку 1 для режима 1-2 или подать любой сигнал в случае активации 3-6.
  • Выключить зажигание

Особенности привязки Pantera SLK500

При необходимости настроить Pantera SLK500 действия должны быть аналогичны с автосигнализацией «Пантера SLK-75SC».

Отличие есть только в выборе режима, доступных для активации автовладельцем. Охранная система дает выбор из четырех возможных вариантов, приведенных в таблице ниже.


Подпишитесь, чтобы не пропустить ничего важногоСигнализация Pantera – одна из лидеров на современном российском рынке противоугонных автомобильных систем. Она обладает богатым функционалом и возможностями по конфигурации системы, а также различными комплектациями, различающимися по количеству выполняемых задач и цене за комплект оборудования. Владелец противоугонной системы Pantera может запрограммировать до 4-х передатчиков единовременно, что делает сигнализацию не только эффективной, но и комфортной в использовании.1_52550b1ad7f7d52550b1ad7fba.jpgВам понадобится

  • – инструкция к сигнализации Pantera.

Инструкция1Подготовьтесь к процедуре программирования передатчика противоугонной системы. Для этого снимите сигнализацию с охраны и сядьте в автомобиль.2Проверьте, задействована ли функция отключения системы, при помощи секретной кнопки Valet. Если функция не работает, то необходимо войти в меню охранной системы. Однако попасть в настройки будет непросто, так как они защищены от проникновения посторонних лиц, что весьма разумно, так как в противном случае любой злоумышленник смог бы без труда изменить параметры охранного периметра и получить доступ к транспортному средству.3Введите персональный код для того, чтобы попасть в меню программирования сигнализации. Если код еще ни разу не вводился, используйте предустановленный заводской номер, который может быть введен только один раз. Предполагается, что владелец автомобиля должен как можно быстрее позаботиться об установке собственного кода безопасности.4Заведите машину, выключите зажигание, а затем снова запустите двигатель. После этого в течение 15 секунд нажмите на кнопку Valet определенное количество раз, равное первой цифре кода безопасности. Если не уложились в отведенное время, повторите всю процедуру, начиная с зажигания.5Если индивидуальный код состоит из двух и более цифр, нажатиями Valet введите также остальные цифры, придерживаясь жесткого временного графика.6После того как была введена последняя цифра кода и выключено зажигание в течение 10-15 секунд, три раза нажмите на секретную кнопку. Заметьте, что после этого обязательно должен прозвучать сигнал сирены охранной системы, а также начать часто мигать СИД.7Нажмите и удерживайте кнопку передатчика. Еще один сигнал сирены должен оповестить владельца сигнализации Pantera о том, что передатчик запрограммирован успешно. Далее можно приступить к программированию еще одного брелка, снова ориентируясь на 15-ти секундный временной интервал.8Чтобы выйти из режима программирования охранной системы, просто заведите двигатель машины или не нажимайте на кнопки управления сервисными функциями. Сигнализация подаст один короткий и один длинный сигнал, оповещая владельца автомобиля об изменениях в работе системы, после чего сама перейдет на охранный режим. –> –> –> Совет полезен?

Читайте так же:
Сигнализации покупка и установка алматы

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как брелок привязать к сигнализации пантера?».

Противоугонная система Пантера пользуется большой популярностью среди владельцев автомобилей. Она обладает большими функциональными возможностями, имеет различные комплектации, различающихся по цене и количеству выполняемых задач.

Обладатель охранной системы Пантера может прописать в памяти до четырёх пультов одновременно, делая её использование ещё комфортнее, эффективнее. Как привязать брелок к сигнализации Пантера рассмотрим далее.

Как прописать брелок Pantera с обратной связью

К моделям с 2-х сторонней связью относятся: SPX-1, PR-1, SLK-468, SLR-5625RC, QX-270. В память сигнализации можно записать коды четырёх пультов дистанционного управления. Выключите режим охраны и выполняйте следующие пункты.

Инструкция по настройке пультов с функцией автозапуска

В линейку сигнализации Пантера с автозапуском входят следующие модели: SLK-635RS, SPX-2RS, SLK-675RS, PR-2, SLK-650RS, LX-320, SLK-775RS two way, SLK-868RS, СЛК 625RS. Вы можете записать коды четырёх дистанционных устройств: два 5-ти кнопочных и столько же 4-ёх кнопочных.

При прописывании новых или дополнительных брелоков, коды старых будут удалены из памяти системы. На каждую операцию у вас есть пятнадцать сек. Если превысите время, блок управления выйдет из режима программирования. Также, выключение зажигания при записи кодов пультов приведёт к выходу из привязки. Последует один короткий и продолжительный писки сирены.

Для настройки пультов с автозапуском выполняйте инструкции.

Запись пейджеров автосигнализации с односторонней связью

Охранная система Пантера представлена моделями с односторонней связью: CL-500, QX-44, CL-700, СЛ-600, XS2500, CL-550, SLK-25SC. Привязка пультов этих моделей к системе производится по алгоритму.

Прошивка и перезагрузка пульта Pantera XS-110

Вами была произведена замена неработающего пейджера Пантера ХС 110 на новый. Как его правильно подключит к системе?

Особенности сигнализации CLK 355 375 455

Это бюджетные модели сигнализации марки Pantera. Для записи брелоков выполните следующее.

Порядок для активации коммутаторов SLK-35SC

В передатчиках охранной системы используется динамический код. В некоторых ситуациях происходит рассинхронизация кодов пульта и блока управления. Для того. Чтобы исправить обстановку.

  1. Подойдите к автомобилю.
  2. Кликните два раза клавишу на передатчике. Синхронизация восстановится. Коммутатором можно пользоваться.

Инструкция универсальна, подходит для программирования брелоков SLK-100SC, СЛК 4I, SLK-200SC, СЛК 7I, SLK-5I.

Отличия адаптирования пейджеров SLK-75 SC и SLK500

Запрограммировать 85SC, 755RS вы можете по следующей инструкции.

Как выставить время на брелке Пантера

Правильные показания текущего времени на экране пульта очень важны. Ведь по часам включаются и отключаются важнейшие функции: автозапуск по времени, турботаймер, др. Правильно настроить часы поможет следующая инструкция.

Имеется два таких брелка, тот что черный, сейчас работает, а тот что белый, нет, можно как то подключить что бы работал белый брелок?

Была такая, по наследству перешла. Глюкавая как Виндовсзсука.Выкинул эту недосигу и поставил другую (тоже бюджетную) 🙂 Но поставил как всегда по-своему, правильно, разнеся блоки по всей машине, расплетая заводские косы, пряча провода. Подключил все функции примерно на 80%. И хрен теперь определишь, куда и что и где :))) Паранойя…

Конечно можно прописать, если данный брелок совместим с данной сигой. У меня сига Томагавк, аж с покупки машины стоит, 2008 г.в. так три года назад, сдох брелок с обратной связью, естественно новых таких уже нигде не найти, но я в инете нашел таблицу совместимости моей сигналки и брелков, заказал на АлиЭкспресс нужный мне брелок( так как разница аж 1к р.если брать у нас в магазине, а то и дороже), от Томагавк новой модели, скачал инструкцию так же с инета о привязки брелка и все сделал за минут 15 возле дома сам)

Сбой в работе автосигнализации или возникновение проблем с брелком, например, его пропажа или повреждение приводят к необходимости привязать новый передатчик.

Читайте так же:
Самостоятельная установка сигнализации pandora

Каждая охранная система поддерживает несколько брелков, обычно не превышающее 4-5 устройств. Поэтому необходимость прошивки нового передатчика может возникнуть и по причине расширения количества подключаемых устройств. Последовательность действий при программировании автосигнализации зависит от модели охранной системы.

Особенности программирования Pantera clk 355

Для того, что бы прописать брелок Pantera clk 355 необходимо выполнить следующую последовательность:

  • Снять режим охраны.
  • На протяжении пяти секунд выключить зажигание.
  • Во время пятисекундного временного интервала трижды нажать кнопку Valet.
  • Дождаться длинного сигнала сирены.
  • Включить зажигание. Сирена должна подать короткий и длинный сигнал. СИД начнет мигать.
  • В течении 10 секунд нажать любую кнопку на брелке. Длительный сигнал сирены сообщит об успешной привязке передатчика.
  • Подобным образом привязать остальные устройства, количество которых не должно превышать четырех.

Аналогичное подключение брелков имеют охранные системы Pantera clk 375 и clk 455.

Привязка Pantera SLK-625RS

Для программирования брелков сигнализации Pantera SLK-625RS необходимо соблюдать следующую последовательность:

  • Отключить охрану железного коня.
  • В течении 15 секунд нажать трижды Valet.
  • После того как СИД начнет медленно мигать требуется нажать любую клавишу на брелке.
  • После сигнала сирены аналогично запрограммировать остальные устройства.

Особенности прошивки Pantera SLK-35SC

Для того, что бы привязать брелки в охранной системе Pantera SLK-35SC необходимо выполнить следующие действия:

  • Снять систему с охраны.
  • Повернуть ключ в замке зажигания для его включения.
  • Трижды нажать кнопку Valet. Дождаться двух сигналов сирены и мигания СИД.
  • Выбрать на свое усмотрение клавишу управления каналом 1. Значения по умолчанию находятся в нижеприведенной таблице.
  • Зажать выбранную кнопку.
  • Длинный сигнал сирены подтвердит привязку канала 1. Дальнейшее определение соотношения клавиш и каналов произойдет в автоматическом режиме.
  • По завершению прошивки нажать кнопку Valet или выключить зажигание. Автоматический выход из режима привязки произойдет по истечении 15 секунд.

Программирование Pantera SLK-75SC

Для того, что бы запрограммировать Pantera SLK-75SC необходимо выполнить инструкцию:

  • Снять систему с охраны.
  • Включить зажигание.
  • Нажать кнопку Valet количество раз соответствующее выбору желаемого режима в нижеприведенной таблице.

Особенности привязки Pantera SLK500

Отличие есть только в выборе режима, доступных для активации автовладельцем. Охранная система дает выбор из четырех возможных вариантов, приведенных в таблице ниже.

Сигнализация пантера без обратной связи

Сигнализация пантера без обратной связи

Среди всего многообразия различных охранных сигнализаций существующих на сегодняшнее время особой популярностью пользуется система «Пантера». Это, во многом, объясняется не только высокой надежностью этой системы, но и, в немалой степени, простотой ее установки на различные модели автомобилей, а также наличием подробных рекомендаций, объясняющих как подключить сигнализацию пантера.

На первоначальном этапе сборки системы следует определиться с местом установки в салоне основного управляющего блока. Например, это может быть свободное место под или за приборной панелью. В выбранном месте блок крепиться с помощью прилагаемых в комплекте шурупов. Как вариант, в качестве креплений можно использовать специальные пластиковые растяжки. В моторном отсеке центральный блок управления располагать не рекомендуется, так как он не герметичен и со временем может отказать вследствие неблагоприятного внешнего воздействия, кроме того, соседствующие агрегаты могут быть источниками паразитных радиопомех.

А вот для сирены лучшее место, как раз, именно в моторном отсеке — в месте, хорошо защищенном от стороннего доступа. Главное, чтобы она не находилась поблизости от двигающихся и сильно нагревающихся элементов двигателя. Для предотвращения скапливания в этом агрегате влаги, его раструб следует направить вниз. Крепят сирену с помощью кронштейна и нескольких винтов.

В комплект системы «Пантера» обязательно входит концевой выключатель, с помощью которого обеспечивается охрана капота автомобиля. Данный выключатель следует устанавливать на соединенную с общей «массой» металлическую поверхность, где не собирается влага, например, на боковой поверхности крыльев в районе капота( багажника). При правильной установке концевой выключатель должен иметь не менее 6 мм хода при закрывании капота (а также багажника, при наличии второго, аналогичного выключателя).

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Прежде чем начать сверлить под него отверстие, предварительно следует убедиться в том, что с обратной стороны отсутствуют провода и прочие элементы.

Особой фантазии требует определение места под переключатель Valet, так как, с одной стороны, он должен быть легко доступным, а с другой – злоумышленник не должен его быстро найти и отключить сигнализацию.

Для датчика удара самое удобное место, это твердая поверхность между моторным отсеком и салоном (со стороны салона). Иногда его крепят при помощи перетяжек под приборной панелью или на рулевой колонке. В любом случае, к датчику должен быть хороший доступ для выполнения регулировки.

Стандартная схема подключения автосигнализации пантера предусматривает следующее распределение (в соответствии с цветной маркировкой) и подключение основных проводов:

  • Провод белого цвета, обеспечивающий мигание габаритных огней при срабатывании системы, а также в момент постановки на охрану и при снятии с нее – подключается к цепи габаритных огней (в случае, если цепь отрицательной полярности, то через дополнительное реле);
  • Красный провод, предназначенный для запитывания системы через предохранитель напряжением +12В – подключают к положительной клемме аккумулятора»;
  • Бело/красный провод питания напряжением +12В центрального блока – через предохранитель соединяется с красным проводом;
  • Бело/черный провод выхода на сирену – через резиновую втулку прокладывается к месту установки сирены;
  • Провод темно – синего цвета, используемый с целью дистанционного открытия багажника – подключается к клемме 85 дополнительного реле. Обращается внимание, что подключение этого провода напрямую к цепям замка категорически запрещается;
  • Зелено/белый провод, управляющий внутрисалонным освещением при срабатывании режима "Паника", а также в момент снятия с охраны – провод подключают на клемму 86 дополнительного реле»;
  • Черный провод «масса» — подключается к отрицательной клемме аккумуляторной батареи;
  • Темно/зеленый провод (-) триггера капота (багажника), при замыкании которого на массу происходит мгновенное срабатывание системы – протягивается к концевым выключателям капота (багажника);
  • Фиолетовый провод (+) дверного триггера – независимо от количества дверей подключается только к одному концевому выключателю;
  • Фиолетовый провод (-) дверного триггера – как и в предыдущем случае, идет на концевик двери;
  • Желтый провод контроля наличия питания на замке зажигания – подключают к проводу замка зажигания, на котором, момент поворота ключа, появляется +12В;
  • Оранжевый провод блокировки стартера – подключается к клемме # 86 дополнительного реле. При этом клемму # 85 соединяют с проводом замка зажигания, на котором, в момент запуска двигателя создается постоянное напряжение +12В.
Читайте так же:
Сбросить на заводские установки сигнализации

При установке антенного провода его вытягивают на всю длину и устанавливают в месте, где его сложно повредить в процессе эксплуатации автомобиля.

Наша инструкция получилась довольно универсальной, так что подходит она почти ко всем модификациям сигналок pantera. Ниже приведен список моделей, к которым подойдет наше руководство.

  • Pantera SLK-250SC
  • Pantera SLK-450SC
  • Pantera SLK-400SC
  • Pantera CLK-455
  • Pantera CLK-355
  • Pantera CLK-500
  • Pantera CLK-600
  • Pantera XS-200
  • Pantera XS-110
  • Pantera XS-1500
  • Pantera XS-1000
  • Pantera SLK-7i
  • Pantera SLK-5i
  • Pantera SLK-3i
  • Pantera SLK-2i
  • Pantera SLK-85
  • Pantera SLK-755 RS
  • Pantera SLK-75
  • Pantera SLK-25 SC ver. 3
  • Pantera SLK-200 SC
  • Pantera SLK-20 SC ver. 3
  • Pantera SLK-500RS
  • Pantera SLK-100 SC

Вы приобрели подержанный автомобиль с установленной сигнализацией. Пришло время, когда противоугонная система начала давать сбои. Чаще всего причиной тому — брелок. Он плохо откликается на ваши действия, не ставит и не снимает автомобиль с охраны. Требуется его замена.

Прежде чем это сделать, необходимо узнать модель. Как такое предпринять, ведь вся документация утеряна ещё прошлым владельцем. Не отчаивайтесь, информация лежит у вас в кармане. Внимательно осмотрите пульт. На многих моделях охранной системы есть название производителя. Если информации нет, то сделайте следующее:

  • разобрать брелок;
  • посмотрите на нашем сайте фотографии пультов от разных систем;
  • найдите идентичные маркировки;
  • прочтите инструкцию от подходящих образцов и проведите сравнение свойств.

Рассмотрим подробнее, как узнать модель сигнализации Пантера по брелку.

Сигнализация пантера без обратной связи

Как определить сигналку по пульту Pantera

Проведите тщательный осмотр брелока. Поищите мелкие надписи на корпусе пейджера, в них может содержаться информация о производителе. Обратите внимание на конструктивные особенности дистанционного устройства. Если это ничего не дало, тогда разберите брелок. Внимательно осмотрите печатную плату и чип. В интернете найдите данные о них, на какие системы устанавливаются. Это поможет вам точно установить модель сигнализации.

Фото брелков Пантера

Один из самых простых и действенных способов распознания маркировки автосигнализации по брелоку – это определение по фотографии. Ниже будет размещено много изображений всех пультов дистанционного управления Пантера.

Модели с 4 кнопками

Брелок с четырьмя кнопками имеют: SLK-635RS, QX-270, SLK-468, CL-700, SLK-675RS, SLR-5625RC, SLK-625RS. На фотографиях, расположенных ниже, вы можете найти свой пульт и точно определить образец охранного комплекса.

Пейджеры на 3 клавиши

Сигнализация пантера без обратной связи
Противоугонные системы Пантера CL-500, QX-44, СL-600, CL-550 управляются при помощи коммутатора с тремя кнопками. Если вы пользуетесь таким устройством, то по фотографиям сможете легко определить его изображение.

2 кнопки

Брелоком с двумя клавишами управляются сигнализации Пантера XS-200, XS-100, SLK-20SC, CLK-350, SLK-15. Найти фотографию своего пульта Pantera с двумя кнопками вы можете далее.

5 клавиш

Определение марки сигнализации по фото очень простое занятие и не занимает много времени. Например, у вас пульт с пятью клавишами. К таким сигнализациям Pantera относится модель LX-320. Сравните свой пейджер с фотографиями, размещёнными ниже. Найдите похожий и определите его название.

Виды коммутаторов с обратной связью и автозапуском

Сигнализация пантера без обратной связи

Сигнализация пантера без обратной связи

Сигнализации Пантера с односторонней связью

Сигнализация пантера без обратной связи
Противоугонная система с односторонней связью представлена моделями CL-500, QX-44, CL-700, XS2500, SLK-25SC, CL-550. Фотографии брелоков сигнализаций размещены ниже.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

При покупке автомобиля первостепенной задачей для любого автовладельца становится обеспечение эффективной защитой от угона или повреждения машины злоумышленниками. Одной из популярных автосигнализаций, присутствующих на отечественном рынке, является автосигнализация «Pantera». Обзор характеристик автосигнализации Пандора можно здесь.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
