Реле стеклоочистителей с регулируемой паузой

Реле стеклоочистителей с регулируемой паузой

Щетки стеклоочистителей призваны обеспечивать хорошую видимость на дороге даже в дождь и снег. Однако не на всех автомобилях существует возможность их прерывистой работы. Например, при моросящем дожде частая работа щеток не нужна. Но вот периодический их взмах способен обеспечить хорошую видимость без частого мелькания дворников перед глазами водителя. Многие владельцы транспортных средств уже успели оценить, насколько удобно применение регулируемого реле стеклоочистителей. Как применять представленную деталь, должен знать каждый владелец авто.

Стандартные типы реле

Реле стеклоочистителей в современных автомобилях чаще всего имеет 2 режима работы. Во время прерывистых взмахов существует пауза определенной продолжительности. При постоянном режиме работы ее нет. Стандартно период паузы составляет 4 секунды.

Реле стеклоочистителей

Многие водители сталкивались с ситуацией, когда моросит небольшой дождь, стеклоочистители скользят практически по сухому стеклу, оставляя разводы из капель. Это ухудшает видимость. Чтобы решить проблему в машине без регулировки длительности паузы между взмахами щеток, водители прибегают к одному из двух методов.

Первый подход заключается в осуществлении включения щеток в ручном режиме. Водитель приблизительно раз в 20 секунд вынужден запускать стеклоочистители, а затем их останавливать. Это особенно отвлекает в дальней поездке. Невнимательность может стать причиной ДТП. Поэтому такой вариант считается не самым лучшим выходом из ситуации. Второй подход заключается в модернизации конструкции стеклоочистителей. Иначе приходится просто смириться с существующей работой щеток. Менять ленты дворников придется гораздо чаще.

Преимущества регулировки

Регулируемое реле стеклоочистителя обладает рядом преимуществ перед стандартными конструкциями. В первую очередь следует отметить возможность задавать длительность паузы в диапазоне от 0,5 до 45 секунд. Это позволяет настроить оптимально соответствующий погодным условиям режим. При подаче воды на лобовое стекло пауза даже в 0,5 секунд способна предотвратить сухое трение щеток по стеклу. Это позволяет избежать преждевременного их износа.

где находится реле стеклоочистителя

Также установка регулируемого реле позволяет при автоматической подаче воды на стекло сделать всего 3 взмаха, а не 4, как при стандартной настройке. Это дает возможность избежать последнего взмаха по сухому стеклу. При этом регулируемая система сделает 4 взмаха щетками, если водитель будет удерживать подачу воды. Использование представленной системы значительно повышает комфорт при вождении в сырую погоду, а также предотвращает быстрый износ резиновых щеток стеклоочистителей.

С чего начать?

Чтобы заменить стандартную деталь на ее усовершенствованную версию, необходимо рассмотреть, где находится реле стеклоочистителя. Следует отметить, что в некоторых новых иномарках такая функция закладывается еще на этапе производства транспортного средства. Однако в удешевленных видах комплектации может быть стандартный набор деталей. Чтобы поменять старый стеклоочиститель, необходимо обратить внимание на конструкцию дворников. Независимо от модели машины и типа дворников (передние или задние разновидности), реле устанавливается непосредственно на стекло авто.

Реле стеклоочистителя ВАЗ

Чтобы иметь возможность демонтировать старую деталь, необходимо осмотреть основание устройства и найти, где стоит реле стеклоочистителя. При заводской сборке оно прикручивается к кузову. Деталь находится недалеко от ручки открытия капота. Демонтаж производится при помощи отвертки. Также потребуется снять и колонку.

Выбор устройства

Желая заменить стандартную деталь новым прибором управления щетками, следует изучить правила выбора таких устройств. Самыми популярными сегодня признаны реле стеклоочистителя ВАЗ-2107, 2109, 2114, ИЖ-2126 и прочих отечественных автомобилей моделей 54.3777 и 723.3777-01. Первый прибор производит ООО «Русский партнер», а второй – ЗАО «Энергомаш». Стоимость представленных устройств составляет порядка 150-170 рублей.

Реле заднего стеклоочистителя

Представленные конструкции подходят для транспортных средств с новым блоком предохранителей. Однако не во всех моделях это возможно. Для авто отечественного производства со старым блоком предохранителей разработана модель реле 39.3777-03 («Русский партнер»). Для иномарок с новым блоком расположения контактов следует приобретать модель 723.3777-05 («Энергомаш»). Для правильного выбора представленного элемента конструкции лучше проконсультироваться с опытным специалистом.

Новые и б/у устройства

Желая приобрести реле стеклоочистителя (ВАЗ, ИЖ и некоторые иномарки), не обязательно приобретать новые детали. Широкий выбор качественных моделей регуляторов представлен среди б/у приборов. Поэтому при желании подобные устройства вполне допускается устанавливать на стеклоочистители.

Регулируемое реле стеклоочистителя

На вторичном рынке, как утверждают специалисты, можно подобрать различные варианты готовых механизмов. Их преимуществом является наличие доработанных элементов конструкции. Это позволяет установить реле в штатное место без дополнительной переделки проводки или подрулевых выключателей. Подобные детали рассчитаны больше на отечественные автомобили. Поэтому владельцы иномарок должны приобретать новые реле и проводить требуемую доработку системы самостоятельно.

Установка нового реле

Изучив, где находится реле стеклоочистителя, а также правила его выбора, можно самостоятельно произвести замену на новую деталь. Для этого необходимо открыть крышку на монтажном блоке дворников. Отсюда же было извлечено старое реле. Далее новая деталь монтируется в предназначенное для нее место.

Где стоит реле стеклоочистителя

Чтобы произвести регулировку паузы, необходимо выполнить определенную процедуру. Переключатель дворников необходимо установить в прерывистый режим. При этом пауза между взмахами будет иметь стандартное значение. Чтобы задать новый интервал для работы системы стеклоочистителей, необходимо выключить щетки. Далее водитель выдерживает нужную паузу, например 8 секунд. Затем дворники снова включаются в прерывистом режиме. Система запоминает требуемый интервал и будет работать в соответствии с настройками пользователя. В данном случае интервал составит 8 секунд.

Читайте так же:
Как правильно отрегулировать зажигание на ваз 21213 карбюратор

Доработка системы

При желании заменить реле заднего стеклоочистителя или щеток лобового стекла водитель имеет возможность доработать деталь самостоятельно. Для этого нужно владеть начальными знаниями об устройстве электрических приборов. Чтобы выполнить калибровку, необходимо снять крышку корпуса. Далее демонтируется печатная плата. Пауза между взмахами зависит от типа резистора. Тщательно рассмотрев схему, найти его будет просто. В стандартных моделях (пауза 4 секунды) этот элемент имеет сопротивление 62 Ком. Если же его уменьшить до 45 Ком, пауза между взмахами щеток составит 3 секунды.

Реле стеклоочистителя ВАЗ 2107

Чтобы растянуть паузу до 10 секунд, следует приобрести резистор с сопротивлением 100 Ком. Если же водитель желает сделать интервал между взмахами щеток в 17 секунд, можно установить в схему резистор с номиналом 200 Ком. Устройства с сопротивлением 500 Ком применять нежелательно. Точность интервала при этом значительно снизится.

Выполнение доработки

Реле стеклоочистителей дорабатывается при помощи установки нового резистора. Потребуется также около 50 см одножильного или одного двужильного провода. Его припаивают к крайнему контакту резистора. Старый элемент сопротивления необходимо выпаять только с одной стороны. Один провод припаивается к его освободившейся ножке, а второй присоединяется к тому месту, где она была установлена до этого.

Второй конец необходимо подсоединить к центральному контакту. Провода должны быть одеты в кембрик из прозрачного материала. Далее на проводах нужно сделать узелок, чтобы случайно их не оторвать. Крышку реле можно закрыть. Деталь монтируется на прежнее место. Рассмотрев, что собой представляет реле стеклоочистителей, каждый водитель сможет применить его для дворников своего автомобиля.

Реле стеклоочистителя с регулировкой паузы для лада калина

Реле дворников с регулируемой паузой для ВАЗ 2108-21099, 2113-2115, Лада Приора, Калина, Гранта_1

Этот товар выбрали 2 покупателя

Реле дворников с регулируемой паузой для ВАЗ 2108-15, Лада Приора, Калина, Гранта

Реле с возможностью регулировки паузы стеклоочистителя снижает износ щеток и уменьшает риск получения на ветровом стекле характерных следов «шлифовки».

Каждое изделие снабжено подробной инструкцией по установке и использованию. Не нужно менять электрическую проводку или вносить дополнения в переднюю панель автомобиля для того, чтобы «научить» Вашу машину регулировать паузу стеклоочистителя, а значит нет необходимости обращаться в мастерскую для установки. Воспользоваться новыми возможностями реле сможет любой автолюбитель!

Пауза изменяется в диапазоне от 1 до 70 секунд и определяется водителем по степени загрязнения ветрового стекла автомобиля.

Установка реле:

  1. Откройте крышку блока реле и предохранителей.

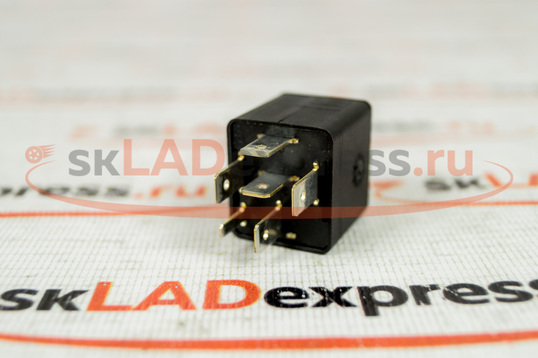

  2. Извлеките установленное реле стеклоочистителя (оно имеет шесть контактов), и используйте его как запасное.
  3. Установите реле с возможностью регулировки паузы на место извлеченного.
  4. Закройте крышку блока. Реле готово к работе.

Регулировка паузы:

  1. Перевести переключатель режимов стеклоочистителя в положение «Прерывистый режим». Установится стандартная пауза работы стеклоочистителя (примерно 4 секунды между взмахами щеток).
  2. Для изменения паузы надо перевести переключатель в положение «Выключено» и, выдержав требуемую паузу, перевести в положение «Прерывистый режим».Установится новое значение паузы.
  3. Паузу можно уменьшить, переведя переключатель в положение «Непрерывный режим» и в течение первого взмаха щеток обратно — в положение «Прерывистый режим». Установится новое значение паузы.*

* Паузу можно изменить в любое время, повторив шаг 2 или 3.

Обязательно на автомобилях Лада Гранта и Лада калина 2, перед покупкой убедитесь что у Вас установлено реле 6ти контактное такое как на фото, так как на некоторых автомобилях этих моделей бывает реле 4х контактное!

Комплект: 1 реле

  • Отправим сегодня!
  • Не заводская запчасть
  • ВАЗ 2108
  • ВАЗ 2109
  • ВАЗ 21099
  • ВАЗ 2113
  • ВАЗ 2114
  • ВАЗ 2115
  • Лада Гранта лифтбек ВАЗ 2191
  • Лада Гранта седан ВАЗ 2190
  • Лада Калина 2 универсал ВАЗ 2194
  • Лада Калина 2 хэтчбек ВАЗ 2192
  • Лада Калина седан ВАЗ 1118
  • Лада Калина универсал ВАЗ 1117
  • Лада Калина хэтчбек ВАЗ 1119
  • Лада Приора седан ВАЗ 2170
  • Лада Приора универсал ВАЗ 2171
  • Лада Приора хэтчбек ВАЗ 2172

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.

ЕМС
Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.

1 класс
Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Реле стеклоочистителя с регулировкой паузы для лада калина

Регулируемая пауза между взмахами стеклоочистителя и уменьшение количества взмахов после омыва.

Регулировка паузы

В режиме работы стеклоочистителей "с паузой", при слабом моросящем дождике, этой самой паузы зачастую очень не хватает (всего 2 сек!) и дворники шкрябают по ещё не успевшему намокнуть лобовому. На рынке и в магазах можно встретить довольно дорогие приблуды под названием "электронное реле стеклоочистителя с регулируемой паузой". В приорах реле стеклоочистителей и так с электронным управлением, так нафига козе баян?

На второй ноге чипа висит резистор номиналом 2,7 кОм (на схеме 3 кОм), который выходит прямо на вывод "J" реле. Далее с этого вывода, через колодку Ш4-10 монтажного блока, на контакт "J" подрулевого переключателя идет желтый с зеленой полосой провод. Снимаем верхнюю половинку кожуха рулевой колонки, режем его (желто-зелёный провод), ставим колодку.

Для возможности регулировки паузы между взмахами надо установить в разрез этого желто-зелёного провода переменный резистор наминалом 22-47 кОм. Припаиваем к резюку концы, вкручиваем их в колодку.
При 22 кОм — пауза от 2сек до 25 сек.
При 47кОм — пауза от 2сек до 38 сек.

Альтернативный (по исполнению, а не по схеме!) вариант подключения резистора — вытащить провод из колодки переключателя, с контакта "J", подсоединить его к переменнику через одинарную колодку, а на его место установить другой провод от переменника, одев на него наконечник.

Вариант расположения крутилки:

Меню пользователя Spike@
Посмотреть профиль
Найти ещё сообщения от Spike@

Уменьшение количества взмахов после омыва:
на примере реле от 2110, но смысл от этого не меняется.

В штатном реле, после выключения омывателя ветрового стекла, щетки делают еще четыре хода. Последние два из которых, ходят по уже сухому стеклу со скрежетом. Жидкость нормльно смахивается со стекла и двумя ходами щеток.

Разобрав, штатное реле стеклоочистителя, можно увидеть внутри чип УР1101ХП24. на четвертой ноге этого чипа висит резистор Rt. На схеме у него номинал 130 кОм, но в самом реле после вскрытия обнаруживалось и 150кОм.

За время между взмахами щёток отвечает связка — Ct+Rt. Уменьшая номиналы, уменьшаем время работы, увеличивая соответственно — увеличиваем.
Нужно отпаять этот резистор (Rt) и вместо него поставить другой, номиналом 47-68кОм, мощностью 0,25 Вт.

Теперь, с сопротивлением данного номинала, щетки делают всего два хода после выключения омыва.

Меню пользователя Spike@
Посмотреть профиль
Найти ещё сообщения от Spike@

Готовые решения:

411.3777 — OOO фирма "Астро"

723.3777-01 — ЗАО “Энергомаш”

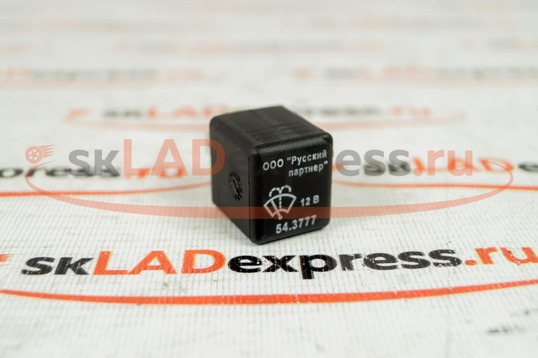

54.3777 — ООО "Русский партнер"

Работа:
1 Установка прерывателя стеклоочистителя
1.1 Откройте крышку блока реле и предохранителей.
1.2 Извлеките установленное реле стеклоочистителя (оно имеет шесть контактов).
1.3 Установите реле с возможностью регулировки паузы на место извлеченного.
1.4 Закройте крышку блока. Прерыватель стеклоочистителя готов к работе.
2 Регулировка паузы
2.1 Установите переключатель режимов стеклоочистителя в положение «Прерывистый режим» — установится стандартная пауза работы стеклоочистителя (примерно 5 секунд между взмахами щёток).
2.2 Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы. Диапазон изменения паузы от 0,5 до 45 секунд.
2.3 Паузу можно изменить и другим способом: перевести переключатель в положение «Непрерывный режим» и, в течение первого взмаха щёток, обратно в положение «Прерывистый режим». Значение паузы будет равно интервалу времени от последнего взмаха щёток до момента переключения переключателя режимов в положение «Непрерывный режим». Паузу можно изменить в любое время, повторив пункт 2 или 3.
3 Другие режимы
3.1 Ход щёток при подаче воды начинается с задержкой в 0,5 секунды (позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток).
3.2 После подачи воды щётки делают три взмаха.

Все реле, показанные выше будут работать только в стеклоочистителе без датчика дождя.

Регулятор паузы стеклоочистителя ZU-2110 — производитель ООО"Элекомм"

Это устройство для ВАЗ 2110, но и на приору вместо заглушки установить не сложно.

ПОДКЛЮЧЕНИЕ УСТРОЙСТВА.
Извлеките одну из свободных заглушек по бокам контроллера отопителя. Протяните провода "ZU" через образовавшееся отверстие к рулевой колонке. Снимите верхний кожух рулевой колонки. Отсоедините колодку жгута проводов от контактной группы рычага управления "дворником".
Отогнув "усик" извлеките провод с контактом, подключенный к контакту "J" колодки переключателя режимов стеклоочистителя. Штатно это желто-зеленый провод. (На контактной группе переключателя режимов маркировка "J" нанесена.) Оденьте на него одиночную колодку (из комплекта "ZU") и подключите её к колодке с контактом "папа" устройства "ZU". Оставшийся свободный контакт устройства "ZU" подсоедините к контакту "J". Кожух рулевой колонки можно собирать. Установите "ZU" на место извлеченной заглушки.

Реле стеклоочистителя с регулировкой паузы для лада калина

Обратите внимание на полезные ответы в этой теме!

Женатик
Посмотреть профиль
Отправить личное сообщение для Женатик
Найти ещё сообщения от Женатик
Эдуард
Посмотреть профиль
Отправить личное сообщение для Эдуард
Найти ещё сообщения от Эдуард
Jean HQ
Посмотреть профиль
Отправить личное сообщение для Jean HQ
Найти ещё сообщения от Jean HQ

Вот подобное устройство _http://www.volga-gaz.ru/tunung/?url=9

Только где его купить?

Хохол
Посмотреть профиль
Отправить личное сообщение для Хохол
Найти ещё сообщения от Хохол
Файловый архив
Скачиваний: (1) 104.22 Мб
hoopoe
Посмотреть профиль
Отправить личное сообщение для hoopoe
Найти ещё сообщения от hoopoe

Вот сдесь ими торгуют и все описание есть
http://www.mtu-net.ru/deka-auto/devices.html

Реле предназначено для программного управления омывателем и стеклоочистителем ветрового и заднего стекла автомобиля.
Реле полуавтоматического управления позволяет:
снизить долю ручного управления стеклоочистителем и омывателем на 90. 95 %;
меньше отвлекаться от управления автомобилем на процесс стеклоочистки;
снизить утомляемость и повысить безопасность и комфортность движения при длительных поездках в сложных погодных и дорожных условиях;
продлить срок службы лобового стекла, механизма стеклоочистителя и щеток.
Реле может устанавливаться на все модификации отечественных автомобилей.
Кроме того, при соблюдении некоторых условий полуавтоматическое реле может устанавливаться на многие модели машин европейского производста:
SAAB, RENAULT, CITROEN, PEUGEOT, SEAT, SKODA, OPEL, WV, AUDI, VOLVO, FORD, ALFA-ROMEO.
Функции реле полуавтоматического управления
Автоматически запоминает и повторяет любые операции, выполненные водителем вручную, в командном или циклическом режиме.
Задает оптимальное время работы стеклоочистителя в зависимости от длительности включения омывателя.
Воспроизводит, заданную водителем паузу от 0,5 сек до 2 мин и меняет ее длительность в зависимости от текущей скорости автомобиля.
Добавляет по желанию водителя в обычный прерывистый режим автоматически повторяющиеся операции обмыва стекла.

Конструкция реле
Конструктивно реле выполнено в том же корпусе, что и штатное реле автомобиля, и устанавливается на его место в переднеприводных ВАЗовских моделях, М-2141, "Газелях" и "Соболях".
В заднеприводных ВАЗовских машинах, "Оке", "Ниве" и "Волге" для установки реле предусмотрен переходной жгут, позволяющий избежать переделки штатной схемы электросети автомобиля и конструкции переключателя.
вверх

ПОЯСНЕНИЯ К ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Реле позволяет управлять стеклоочистителем и омывателем как в ручном режиме, так и в автоматическом.
Ручной режим
.
Переключатель стеклоочистителя находится в положении "0" ("Выключено").
В этом положении переключателя водитель может выполнить следующие операции (они такие же как и привычные действия со штатным реле):
1. ОДИН ХОД ЩЁТОК БЕЗ ПОЛИВА. Это обеспечивается коротким нажатием на омыватель (длительность нажатия меньше 0,3 сек), или коротким включением прерывистого режима.
2. СОВМЕСТНАЯ РАБОТА ЩЁТОК И ОМЫВАТЕЛЯ. Это обеспечивается нажатием на омыватель длительностью более 0,3 сек. Длительностью нажатия на омыватель можно регулировать длительность полива воды и количество движений щёток. Чем длительнее нажатие на омыватель, тем более продолжительный полив и больше движений щёток.
вверх
Автоматический режим
Этот режим предназначен для автоматического воспроизведения операций, выполненных водителем вручную. При этом возможность выполнения ручных операций нажатием на омыватель остаётся.
Автоматический режим подразделяется на ЦИКЛИЧЕСКИЙ и КОМАНДНЫЙ.
вверх
Циклический режим
Циклический режим — это периодическое повторение операции с заданной паузой.
Циклический режим задаётся следующим образом. Рычаг стеклоочистителя находится в положении "Выкл". Водитель делает нажатие рычага стеклоочистителя на себя. Если это очень короткое нажатие (как щелчок), то оно вызывает одноразовое движение щёток без полива. Если нажатие на рычаг более длительное, то будет вызвано движение щёток с поливом. При этом, чем длительнее нажатие на рычаг, тем длительнее будет полив и щётки сделают большее количество махов.
Реле автоматически "запомнит" выполненную водителем операцию. При этом рычаг стеклоочистителя по прежнему должен находиться в положении "Выкл".
После остановки щёток реле начинает "отсчитывать" паузу. Для того, чтобы закончить отсчёт паузы, необходимо перевести переключатель из положения "Выкл" в положение "Прерывистый". При этом происходит включение работы стеклоочистителя в том режиме и с той паузой, которые реле "запомнило". Далее реле работает в циклическом режиме автоматически — без участия водителя.
Если перевести рычаг стеклоочистителя обратно в положение "Выкл" — щётки остановятся. Но в памяти реле заданный режим сохранится. Поэтому, достаточно снова перевести переключатель в положение "Прерывистый", и реле само включит механизм стеклоочистки в заданном режиме. Если был установлен режим работы щёток с поливом, то и полив в этом случае будет повторяться автоматически.
Изменение паузы работы механизма стеклоочистки можно выполнить двумя способами:
изменить паузу, переведя рычаг стеклоочистителя в положение "Выкл";
изменить паузу, не выходя из режима "Прерывистый".

В первом случае надо перевести рычаг стеклоочистителя в положение "Выкл", и снова задать нужный режим работы щёток, как было описано выше, но уже с другой паузой. При этом предыдущий режим работы будет стёрт из памяти.
Во втором случае изменение паузы можно производить без выключения стеклоочистителя — только нажатием на омыватель.
Делается это следующим образом. В паузе между работой щёток водитель производит короткое, как щелчок, нажатие на себя рычага стеклоочистителя. Реле воспринимает это действие как команду на вызов операции стеклоочистки раньше времени. После этого реле начинает отсчитывать новую паузу. Для завершения отсчёта новой паузы водитель должен сделать повторное короткое нажатие на себя рычага стеклоочистителя. Дальше стеклоочистка будет выполняться автоматически в том же режиме, но с новой паузой.
КОМБИНИРОВАННЫЙ ЦИКЛИЧЕСКИЙ РЕЖИМ. Реле позволяет в режим работы механизма стеклоочистки без полива "вставить" режим с поливом.
Делается это следующим образом. В паузе между работой щёток водитель производит нажатие на себя рычага стеклоочистителя более длительное, чем в случае изменения паузы, который был описан выше. Чем длительнее нажатие, тем длительнее полив. Реле воспринимает это действие как команду на вызов новой операции — движение щёток с поливом. После прекращения работы щёток, реле начнёт "отсчитывать" паузу. Изюминка в том, что при этом работа щёток БЕЗ ПОЛИВА остановлена НЕ БУДЕТ! Для того, чтобы прекратить отсчёт паузы нового режима, необходимо повторить требуемую ручную операцию с поливом, нажав на омыватель. Режим с поливом наложится на режим без полива, но со своей большей паузой.
Теперь режим работы щёток будет комбинированным — и без полива, и с поливом в одном цикле.
ПРИМЕР. Идёт дождь. Вы задали прерывистый режим работы щёток без полива с паузой, допустим, — 4 сек.
Дождь стал реже, и в этом режиме дождевой воды не достаточно, чтобы смыть со стекла налипающую грязь. Необходим дополнительный полив.
Вы, дождавшись, когда щётки остановятся, нажимаете на себя рычаг стеклоочистителя. Реле включит полив с одновременным движением щёток. Чем дольше Вы будете нажимать на рычаг, тем длительнее будет полив и большее число махов сделают щётки. После того, как Вы отпустите рычаг, реле "запомнит" эту операцию именно с той длительностью полива и количеством махов щёток, которые Вы задали.
Начался отсчёт паузы нового режима. А предыдущий режим продолжает работать. Щётки сделали движение "в сухую". Это прошло 4 сек — пауза старого режима. Стекло чистое. Ждёте, когда стекло загрязнится, и Вам захочется снова включить полив. До этого щётки продолжают работать в старом режиме "в сухую" с паузой 4 сек.
Настал момент, когда Вы решили опять полить на стекло. Предположим, что к этому времени щётки сделали 5 "сухих" махов. Снова, когда щётки остановятся, нажмите на себя рычаг стеклоочистителя. Но нажатие в этот раз должно быть коротким. Реле воспримет его как команду на вызов режима с поливом, который оно запомнило. Одновременно будет закончен отсчёт паузы нового режима — режима работы щёток с поливом. Новый режим наложится на старый, и работа стеклоочистителя будет комбинированной.
В нашем примере это будет выглядеть следующим образом. Щётки сделают движение с поливом. Затем — 5 "сухих" махов с паузой между ними 4 сек. После них снова движение с поливом. И опять 5 "сухих" махов. И т.д.
Задавая режим с поливом с разной длительностью паузы, можно создавать любые варианты комбинированного режима. Но надо помнить, что пауза НЕ ДОЛЖНА превышать 2-х минут. Иначе реле не "запомнит" новую операцию как цикл, а воспримет её как одноразовое действие и в дальнейшем не повторит.
вверх
Командный режим

Командный режим — это воспроизведение операции по команде водителя.
Команда водителя — это короткое отрывистое нажатие на переключатель стеклоочистителя.
Командный режим отличается от циклического тем, что в нём отсутствует пауза. Реле "запоминает" только саму операцию, которую задаёт водитель, и "ждёт" команду на её выполнение. После поступления команды реле производит однократное выполнение операции и снова переходит в режим ожидания до следующей команды водителя.
Командный режим устанавливается следующим образом. Водитель вручную выполняет нужную операцию переключателем, находящимся в положении "Выкл", аналогично тому, как это делалось при задании циклического режима. ДО ТОГО, КАК ЩЁТКИ ОСТАНОВЯТСЯ, переключатель надо перевести в положение "Прерывистый". Реле "запомнит" выполненную операцию, но к "запоминанию" паузы НЕ перейдёт. Теперь реле будет находиться в ждущем режиме.

ВНИМАНИЕ! Изменение режима производится переводом переключателя из положения "Прерывистый" в положение "Выкл" и выполнением любой ручной операции (см. пункт 1 или 2). При этом предыдущая операция будет стёрта из памяти реле.

Регулируемая пауза стеклоочистителя своими руками

Регулировка паузы дворников на автомобилях Лада [+видео]

Подробности Категория: Ремонт Опубликовано 11.04.2021
На многих иномарках доступна регулируемая пауза стеклоочистителя. На автомобилях Лада иногда устанавливается датчик дождя, но только в дорогих комплектациях. Между тем, на большинство отечественных автомобилей подобную функцию несложно сделать самому, потратив буквально 200 рублей.

Для этого нам понадобится приобрести реле стеклоочистителя с регулируемой паузой. Например, для автомобилей Лада Калина, Приора, ВАЗ-2109, ВАЗ-2114, ИЖ-2126 для этого подойдет реле 723.3777-01 или 54.3777. Стоит оно порядка 200 рублей.

Устанавливается реле стеклоочистителя с регулируемой паузой в штатное место в монтажном блоке, вместо стандартного реле стеклоочистителя. Для этого открываем крышку монтажного блока, извлекаем старое реле, на его место устанавливаем реле стеклоочистителя с регулируемой паузой.

Регулировка паузы осуществляется следующим образом. Нужно установить переключатель режимов стеклоочистителя в положение «Прерывистый режим» — установится стандартная пауза работы стеклоочистителя, 5 секунд между взмахами щёток.

Для изменения паузы нужно выключить дворники и, выдержав требуемую паузу, включить «Прерывистый режим». Установится новое значение паузы.

Например, если нам нужна пауза между взмахами 10 секунд, нужно включить дворники в прерывистый режим, затем выключить их, через 10 секунд включить обратно прерывистый режим. Все, теперь дворники будут автоматически включаться каждые 10 секунд.

Преимущества реле стеклоочистителя с регулируемой паузой перед стандартным:

  • диапазон изменения паузы от 1 до 70 секунд;
  • ход щёток при подаче воды начинается с задержкой в 0,5 секунды, что позволяет накопить достаточное количество воды на лобовом стекле до первого взмаха щёток и избежать трения по сухому стеклу;
  • если кратковременно включить подачу воды на стекло, дворники делают 3 взмаха (со стандартным реле — 4 взмаха, последний обычно идет уже по сухому стеклу и царапает его), если удерживать подачу воды, дворники делают 4 взмаха;
  • если включить омыватель буквально на пол-секунды, дворники делают только 2 взмаха.

К данной функции привыкаешь буквально сразу — непонятно, почему «АВТОВАЗ» не ставит такие реле сразу с завода.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Стеклоочиститель с регулируемой паузой

Реле есть двух видов, старого и нового образца. Отличаются только внешнем видом, схема у них одинаковая.

Комментарии 71

ааааааааааааа то есть тестор покажет как же я не до петрил )))

да пойдет и 22. не знаю к каким. надо прозванивать

быть не может чтобы сопротивления не было. по какому одному? в магазине

а я просто ризюк врезал с крутилкой в кожух подрулевой )

Молодца! я бы поискал переключатель от какой нить другой машинки с крутилкой)

Молодчага, отличная вещича!

Ништяк! Вот всякие реле там поменять или самому переделать видел, а вот чтобы еще и на ручку управление перенести… Зачетно поработал!)

нахера такие заморочки когда продается релешка с паузой стоит она рублей 100 максимум и в работе проще некуда

седня все сделал, получилось, спасибо за идею

От вида переменного резистора чуть не пустил слезу умиления. Радиолюбительское детство дает о себе знать- такие резисторы стояли во всех карманных приемниках. Класс!

ага. именно от туда

круто сделали, я фиг повторю с такой аккуратностью)

да блин. че то мне кажется так топорно получилось

Маленько не понял. ты получается просто разрезал желто-зеленый провод, и подключил к нему крутилку которая сопротивление меняет?

не только это. еще сопротивления в релюки поменины

Отличная идея! Автовазу давно бы пора применять ее в серии.

У меня давно машут дворники 2 раза вместо 4х. А с паузой все никак не разберусь… Часто просто постоянный режим врубаю и езжу

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
