Правильно отрегулированные фары автомобиля являются предпосылкой для опасного движения в темноте.

Это не очень приятно и опасно передвигаться по дороге ночью, когда вы встречаете жалюзи на мрачных глазах. Как установить противотуманные фары (ПТФ) на калину Но может случиться так, что ваш автомобиль доставит неудобства другим участникам дорожного движения.

Проверка регулировки также может быть вызвана плохой видимостью водителя во время движения. Задачи со светом могут осложнить прохождение ежегодных технических осмотров. Поэтому такая проверка должна быть правилом для всех водителей.

О причинах нарушения регламента.

В автомобилях правильно отрегулировано освещение головы. К сожалению, эти параметры нарушены. Там может быть много обстоятельств, например:

1. Нарушение геометрия тела;
2. Замена фонарей;
3. Ремонт передней подвески;
4. Установка другой резины на колеса.

Световой поток фар будет направлен вверх или вниз или даже в сторону. Как мы видим, с 2121 постоянным полным приводом они ехали по полю в зону отдыха. Иногда нерациональное и неуместное вмешательство со стороны владельцев автомобилей приводит к искажению освещения. В любом из этих случаев необходимо отрегулировать свет.

Немного о том, как настроен 21213 кукурузное поле.

Если фары установлены на машине, их можно отрегулировать, не оставляя интерьер автомобиля.

На фото выше показан привод гидро-корректора. Положение отражателя фары регулируется изменением длины стержня, которое изменяется под действием гидравлического давления.

Если компоненты передней подвески были заменены или тип резины изменился, регулировку можно выполнить независимо.

Настройте свет самостоятельно

Для водителя вполне возможно правильно выбрать и установить необходимый световой поток на машине. Для этого вам необходимо иметь представление о расположении светильников и о том, как они управляются. Такая информация описана в инструкции. руководство по автомобилю, Также есть описание такой процедуры.

Давайте кратко упомянем это. Для начала вам необходимо подготовить инструмент плоского уровня.

Отвертки и щитка достаточно, чтобы закрыть фары. Как снять фару на туареге На автомобиле Volkswagen Tuareg установлены биксеноновые фары с газоразрядными лампами. Краткое руководство по настройке освещения автомобиля Niva. Правильно отрегулированные фары являются обязательным условием безопасности. Как снять фары на Vw Touareg | YouTube. Давление в шинах проверяется в автомобиле, инструкция может регулировать определенное количество топлива в баке, а также установку груза на переднем сиденье, которая должна соответствовать весу водителя. Проще говоря, полный набор машин должен соответствовать тому, в котором он используется чаще всего.

Как отрегулировать фары NIVA 21213

Если вы не можете настроить Фары нива 2121,21213,21214, то посмотрите это видео полностью.

Регулировка фары на «NIVA 4х4 городской «

Музыка: GTA ft. Sam Bruno. Красные губы (mendus_remix)

Следующий этап регулирования предполагает подготовку площадки, которая в некотором роде заменяет подставку для наладки. В качестве подставки можно разместить стену дома или гаража, дверь гаража или щит. Надо нарисовать схему для регулировки фар. Он имеет практически одинаковый внешний вид для всех автомобилей и состоит из двух горизонтальных линий и трех вертикальных.

Строки на диаграмме:

• Ось симметрии машины обозначена как O;
• Центр правого и левого источников света обозначен буквами A и B;
• Номер 1 указывает высоту над полом;
• Номер 2. это линия ниже первых 120 мм, и если у машины есть гидравлический корректор, она уже ниже на 65 мм.
• Перед регулировкой отрегулируйте ручку гидравлической коррекции в положение минимальной нагрузки. Затем автомобиль устанавливается на площадке в 5 метрах от щита или стены. Установите его на водителя (как работает расстояние от центра левой и правой фар. Затем вы можете приступить к регулировке.

На фото ниже показаны регулировочные винты.

• Отвертка, направленная на регулировочный винт, который определяет направление света от фар;
• «Оптика»;
• Болт крепления колеса в фарах;
• Крышка радиатора;
• Винт для крепления прокладки радиатора;
• Крепление огодков Культура;
• Регулировка винта

Прежде чем начать, включите свет вближний свет«И одна из фар закрыта щитом. Как самостоятельно заменить пыльники CV на полу; как заменить гранату (шов CV) на вазе. Как снять фару на видео Nissan Qashqai. Rinks May 05, 2018 У вас есть оригинальные фары? Мои фары Лучи света в вертикальных направлениях устанавливаются винтами 1 и 7 (см. Рисунок выше), чтобы они вращались в одном и том же направлении с одинаковой скоростью. Для разницы в количестве допускается максимум три поворота витков шурупов.

При регулировке фар Niva в горизонтальных плоскостях используются те же винты, что и на рисунках 1 и 7. Только теперь они должны вращаться в противоположных направлениях. Когда винт 1 вращается на один оборот против часовой стрелки, второй винт 7 вращается уже на один оборот, но по часовой стрелке.

Поворот регулировочных винтов требует, чтобы вы достигли этой позиции Луч света, когда верхняя горизонтальная линия светового потока не выше нижней горизонтальной линии на стене или экране. косой Луч света должны пересекаться с линиями в вертикальном направлении в центрах обеих фар.

Таким же образом регулируется свет второй фары Niva.

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации автомобиля рекомендуют такие регулировки на специальной подставке. Как снять фары на Nissan Qashqai | Однако в некоторых случаях эту операцию легко выполнить самостоятельно. В случаях, когда проводился ремонт кузова геометрия тела, Лучше всего обратиться в сервис и выполнить эту процедуру, используя специальный стенд.

На фото изображен один из таких стендов. Это стойка, которая свободно вращается в любом направлении. Здесь размещена система для выравнивание лазерного луча, стеклянная линза с экспонометром; зеркало для точного позиционирования.

Разборка и сборка передних фар Ваз 2121 Нива 2131

Передняя оптика на Ниву может быть заменена штатным светом производства Wesem. Детали не уступают по качеству изделиям бренда Hella, однако стоят намного дешевле. Выглядят изделия Wesem аналогично заводским, отличие в форме стекла — оно более плоское. Эту фирму выбирают автолюбители, которым важно качество света. При использовании моделей польского производства светотеневые границы при включенном ближнем свете довольно четкие.
Альтернатива от компании Wesem представляет собой яркие источники света, защищенные от попадания воды. Их можно использовать при переездах через ручьи, речки, пруды, болото.

Какие фары поставить на авто

У фары на «Ниву 21214» тюнинг может подразумевать замену лампочек, подфарников и других элементов освещения дороги в вечернее и ночное время. Конструкция электрической сети включает осветительные приборы для салона «ВАЗа-2121» и некоторых других компонентов. Фары важны не только в качестве освещающего устройства, они позволяют уведомить других участников движения о планируемом манёвре водителя. Проще говоря, качество освещения влияет на многие сферы передвижения, без них невозможно нормально ездить ночью.

Передние и задние фары на «Ниву» несколько отличаются по типу, их нужно подбирать индивидуально.

Чаще используются газоразрядные компоненты ключевых типов:

• вольфрамовые модели самые дешёвые, но они имеют низкую силу светового потока;
• галогенные или лампы накаливания. Они дешёвые и значительно чаще встречаются в автомобилях. Такие индикаторы света могут устанавливаться для дальнего и ближнего освещения дородного полотна;
• ксеноновые – современный и эффективный тип приборов.

Многие владельцы автомобилей ВАЗ 21214 «Нива» пытаются улучшить эффект, выдаваемый их ходовыми огнями (фарами)

Сейчас всё чаще встречаются фары на «Ниву» со светодиодными элементами, которые инкрустируются в конструкцию из хрусталя. Подобные модели применяются для передачи сигналов водителям и для освещения трассы. Согласно техническим характеристикам, светодиоды отличаются повышенной яркостью в сравнении с другими лампами, причём прирост эффективности отмечается на 300%.

В целом тюнинг фары на «Ниву» – это несложная процедура, которая проводится для большинства автомобилей, когда водитель устаёт от недостаточного освещения и попадает в ямы. Ситуация характерна для всех внедорожников производства России и СНГ. Учащение случаев модернизации оптики связано со значительным улучшением технических характеристик современных фонарей.

А еще интересно: Какое масло заливать в двигатель Нива Шевроле

На основании практики, фары на «Ниву-21213» тюнинг проводят чаще с помощью моделей производителя Wesem. Подобная оптика без труда устанавливается в пазы, вместо базовой лампочки. Она оптимально подходит для отечественных автомобилей 4х4, так как процесс монтажа занимает всего 10 минут, а освещение существенно улучшается. В зависимости от моделей автомобиля «Нива», тюнинг нужно проводить лампочками 12 или 24 В.

В отношении замены противотуманной фары «Нива-2121», также можно предпочесть модели от Wesem. Они отличаются чёткой границей освещаемого контура снизу и сверху. За счёт указанного полезного свойства значительно легче проводить подстройку и регулировку фары по ГОСТу. В процессе тестов установлено, что противотуманки не «бьют» в глаза водителей встречной полосы, а при включении одновременно с ближним светом, качество освещения ещё улучшается.

Практика показывает, что в среднем исходное состояние оптики на Ниве сохраняется в течение 1,5-3 лет

О причинах нарушения регулировок.

Авто имеют верно настроенное головное освещение. К огорчению эти опции нарушаются. Обстоятельств этому может быть много, к примеру, такие как:

1. Нарушение геометрии кузова
   ;
2. Замена фар;
3. Ремонт передней подвески;
4. Монтаж другой резины на колёса.

Световой поток головного освещения будет направляться вверх или вниз, а то и в стороны. Что у 2121 постоянный полный привод, поехали они на ниве на зону отдыха, как видим,. Иногда неуместное и неумелое вмешательство владельцев машин приводит к нарушениям в освещении. В любом из этих случаев нужно производить регулировку света.

Смотрите:

Противотуманные фары

Качественные ПТФ должны освещать пространство перед машиной и по бокам, а сектор распространения составляет около 60°. Вертикальное рассеивание не должно иметь значение больше 5°. Форма противотуманных источников света не имеет значения. Для установки оптики используют специальный кронштейн крепления дополнительных фар Нивы. Его размещают на переднем бампере.

В противотуманные фары на Ниву часто устанавливают галогенные лампы H1, но допустимы и H2, H3 и H7. Газоразрядные изделия монтировать в такие приборы запрещено, поскольку они ослепляют водителей как встречных, так и попутных машин. В галогенной оптике источник света — это статичная нить накаливания, поэтому пучок света получается сфокусированным.

Краткое руководство как производится регулировка света автомобиля Нива

Верно отрегулированные фары на тс, являются обязательным условием для неопасного движения в тёмное время суток.

Не очень приятно, ну и опасно двигаться по дороге в ночное время, когда встречный транспорт ослепляет до мглы в очах. Как установить противотуманные фары (птф) на ладу калину. А ведь может случиться так, что и ваш автомобиль доставляет неудобства для других участников движения.

Также поводом для проверки регулировки может стать нехорошая видимость водителю во время движения. Задачи со светом могут сделать трудности при прохождении каждогодних технических осмотров. Потому такая проверка должна стать правилом для всех водителей.

Тюнинг оптических элементов «Нивы 21214»

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

А еще интересно: Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Метод весьма популярен, его можно выполнить в несколько этапов:

1. После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
2. Когда установка и регулировка завершены, нужно подключить их к системе питания.
3. Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
4. Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Рекомендована замена приборов освещения на аналогичные, но других производителей

В отношении монтажных работ противотуманных фар всё легко, нужно со стороны двери в области багажника открутить панели из пластика и отключить разъём. Изнутри будет представлен оптический элемент, его следует снять, для чего потребуется выкрутить пару гаек.

Задние фары

Беспроблемная установка задней оптики возможна только при выборе заводского варианта. Какие-либо аналогичные решения чаще всего оказываются больше или меньше по размеру. При покупке задних фонарей Нивы стоит ориентироваться на продукцию следующих производителей:

1. ОСВАР, ДААЗ. , а реализуемые ими расходники отличаются оптимальной яркостью.
2. ProSport — хрустальные фары, формирующие яркое освещение дорожного полотна за счет конфигурации стекла.

Поменять задние фонари можно в такой последовательности:

1. Вынуть колодку проводов.
2. Открутить несколько гаек «на 8» изнутри.
3. Повторить манипуляцию снаружи.
4. Освободившуюся оптику потянуть на себя.
5. Вынуть из корпуса фары лампы, надавив на них и повернув против часовой стрелки.
6. Заменить фары на новые и установить в обратной последовательности.

При замене оптики на Ниве стоит соблюдать требования Основных положений по допуску транспортных средств к эксплуатации.

А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Как снять передние фары на nissan qashqai. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова

, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.

На фотографии показан один из таких стендов. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.

Вот уже на третьей своей «Ниве» сталкиваюсь с проблемой слишком низкого направления луча фар. Даже в максимально верхнем положении гидрокорректора фары на ближнем светят низко, практически под бампер. Решение пришло после снятия оптического элемента. Отсоединив его от колодки с проводами и отложив подальше, видим корпус фары. Снизу установлен гидрокорректор:

Понятно, чтобы поднять луч света выше нужно удлинить штырёк гидрокорректора, который упирается в корпус фары. Для этого идеально подходит колпачок от самой дешёвой шариковой ручки. Берём два одинаковых колпачка (это важно, т. к. у разных колпачков разный внутренний диаметр и разное сужение на конус) и перерезаем его на две части примерно в 3 мм выше места, где на колпачке заканчивается присоединение прищепки (он же штырёк для удержания ручки в кармане):

Потом надеваем отрезанные вершинки колпачков на штырьки гидрокорректора:

Перед этим нужно опустить фары с помощью гидрокорректора максимально вниз, иначе колпачки могут не подлезть между штырьком и корпусом. Всё! Работа выполнена. Устанавливаем на место оптику. Теперь гидрокорректор можно установить в среднее положение. Фары будут светить оптимально. При этом у нас появляется возможность регулировать фары как вверх, так и вниз. Поскольку, как я сказал выше, внутренний диаметр колпачков бывает разный, возможно, что нужно будет отрезать чуть дальше от штырька, примерно в 5 мм от него. Это уже выполняется экспериментальным путём. Т. е. отрезаем сначала на расстоянии 3 мм, если после установки колпачков на штырьки гидрокорректора светят высоковато, то снимаем колпачки и подрезаем их ещё на пару миллиметров.

От Ведущего FAQ. Подобную операцию нужно производить только после того, как оказалась недостаточной штатная регулировка винтами справа и слева каждой фары. При этом каждую пару винтов у каждой фары нужно одинаково завинчивать.

Рекомендации

При выполнении работ следует придерживаться простых рекомендаций:

• при смене оптики нужно выполнять замену с обеих сторон, чтобы избежать неравномерного светового пятна;
• если болты где-либо не поддаются откручиванию, стоит обработать их антикоррозийным составом и оставить на 15 минут. Желательно использовать более надёжные инструменты с головками, чтобы не «слизывать» грани;
• все манипуляции стоит выполнять без сильного давления или рывка;
• во время работ следует избегать использования молотка и других тяжёлых инструментов;
• замену проводить только с отключенным питанием;
• работать следует в перчатках, чтобы не травмировать рук.

На автомобиле «Нива-21214» все осветительные приборы снимаются и устанавливаются довольно просто, с минимальным количеством дополнительных разборок. При аккуратном и спокойном монтаже и демонтаже проблем возникнуть не должно, всё можно выполнить самостоятельно.

Как поднять фары на ниве 21214

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулируются фары вращением винтов 1 и 7 (рис. 7-31), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Рис. 7-31. Регулировка фар:
1, 7 — винты регулировки направления пучка света фары; 2 — оптический элемент; 3 — винт крепления ободка оптического элемента; 4 — декоративная облицовка передка кузова; 5 — винт крепления декоративной облицовки; 6 — ободок оптического элемента.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т. п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

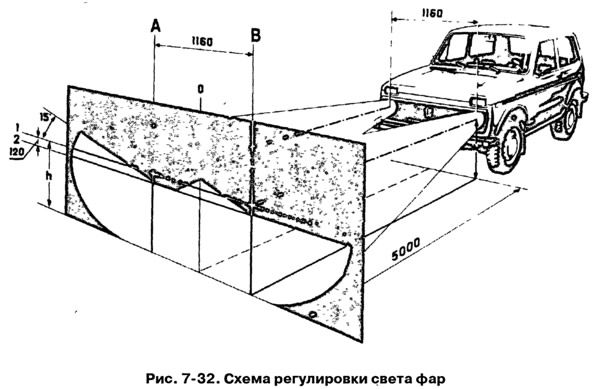

Начертите на экране (рис. 7-32) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта), отрегулируйте винтами 1 (рис. 7-31) и 7 световые пучки фар.

Для регулировки пучка света фары в вертикальной плоскости винты 1 и 7 поворачивают в одинаковом направлении и на одинаковое число оборотов. Разница в оборотах одного винта без коррекции другого не должна превышать 3 оборотов.

В горизонтальной плоскости фары регулируются тоже винтами 1 и 7, но вращением их в разных направлениях. Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.

На части автомобилей могут быть установлены фары без гидрокорректора и с другим расположением регулировочных винтов. У них винт регулировки пучка света в горизонтальной плоскости находится слева, а винт регулировки пучка света в вертикальной плоскости расположен вверху.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (рис. 7-32), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

На автомобиле установлены две круглые фары головного света. Лампы фар – двухнитевые (Н4).

Напряжение на нити ламп подается через реле ближнего и дальнего света типа 113.3747, расположенные под панелью приборов с левой стороны.

Характеристики реле: напряжение включения при температуре (20±5)°С – не более 8 В, сопротивление обмотки – (85±8,5) Ом.

Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя – если водитель оттягивает на себя левый подрулевой переключатель (включается дальний свет фар).

На части автомобилей может устанавливаться гидрокорректор фар, предназначенный для изменения угла наклона фар в зависимости от загрузки автомобиля.

Снятие и разборка фары, замена лампы

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем облицовку радиатора.

Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары.

Повернув ободок против часовой стрелки, снимаем его.

Вынимаем оптический элемент фары и отсоединяем колодку от лампы

Разжав два ушка проволочного держателя

Лампу, пригодную для использования или новую, берем только за цоколь, не прикасаясь к стеклянной колбе

Для снятия корпуса фары в моторном отсеке отсоединяем колодку проводов фары

Поддеваем отверткой резиновую заглушку брызговика, вынимаем ее и в образовавшееся отверстие проталкиваем колодку.

Отсоединяем гидрокорректор от фары

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары к кузову.

Снимаем корпус фары. Установив фару на автомобиль в обратной последовательности, регулируем ее

Краткое руководство как производится регулировка света автомобиля Нива

Правильно отрегулированные фары на транспортном средстве, являются непременным условием для безопасного движения в тёмное время суток.

Не очень приятно, да и небезопасно двигаться по дороге в ночное время, когда встречный транспорт ослепляет до темноты в глазах. А ведь может случиться так, что и ваш автомобиль доставляет неудобства для других участников движения.

Также поводом для проверки регулировки может стать плохая видимость водителю во время движения. Проблемы со светом могут создать трудности при прохождении ежегодных технических осмотров. Поэтому такая проверка должна стать правилом для всех водителей.

О причинах нарушения регулировок

Автомобили имеют правильно настроенное головное освещение. К сожалению эти настройки нарушаются. Причин этому может быть много, например, такие как:

1. Нарушение геометрии кузова;
2. Замена фар;
3. Ремонт передней подвески;
4. Монтаж другой резины на колёса.

Световой поток головного освещения будет направляться вверх или вниз, а то и в стороны. Иногда неуместное и неумелое вмешательство владельцев машин приводит к нарушениям в освещении. В любом из этих случаев нужно производить регулировку света.

Немного о том, как выполняется регулировка 21213 нива.

Если на машине установлен гидрокорректор фар, то их регулировку можно выполнить с его помощью, не выходя из салона транспортного средства.

На фото выше показан исполнительный орган гидрокорректора. Регулировка положения отражателя фары производится изменением длины штока, которое меняется под гидравлическим давлением.

Если была замена элементов передней подвески, или поменяли тип резины, регулировку можно выполнить своими силами.

Регулируем фары самостоятельно

Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю самостоятельно. Для этого нужно иметь представление об устройстве приборов освещения и принципах их регулировок. Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание такой процедуры.

Кратко напомним об этом. Для начала работ нужно приготовить инструмент, ровную площадку.

Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определённое количество топлива в баке, а также установку на переднее сидение груза, который должен соответствовать весу водителя. А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется.

На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.

Линии на схеме:

Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая расположена внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.

На фотографии ниже, показаны винты для регулировки.

Отвёртка, направленная на регулировочный винт, которым устанавливается направление освещения от фар; «Оптика»; Болт, крепящий ободки в фарах; Облицовочная панель радиатора; Винт для крепления облицовки радиатора; Культура Kreplenie oʙodkov; Винт регулировки.

Перед началом работ включают свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.

При выполнении регулировок фар Нивы в горизонтальных плоскостях, используются те же винты, которые на рисунке под номерами 1 и 7. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки.

Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке. Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар.

Таким же образом производится регулирование света второй фары Нивы.

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.

На фотографии показан один из таких стендов. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.

Замена и регулировка фар автомобиля ВАЗ-2121

Напряжение на нити ламп подается через реле ближнего и дальнего света типа 113.3747, расположенные под панелью приборов с левой стороны.

Характеристики реле: напряжение включения при температуре (20±5)°С – не более 8 В, сопротивление обмотки – (85±8,5) Ом.

Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя – если водитель оттягивает на себя левый подрулевой переключатель (включается дальний свет фар).

На части автомобилей может устанавливаться гидрокорректор фар, предназначенный для изменения угла наклона фар в зависимости от загрузки автомобиля.

Снятие и разборка фары, замена лампы

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем облицовку радиатора.

Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары.

Повернув ободок против часовой стрелки, снимаем его.

Вынимаем оптический элемент фары и отсоединяем колодку от лампы.

Разжав два ушка проволочного держателя,

вынимаем лампу. Лампу, пригодную для использования или новую, берем только за цоколь, не прикасаясь к стеклянной колбе

Для снятия корпуса фары в моторном отсеке отсоединяем колодку проводов фары

Поддеваем отверткой резиновую заглушку брызговика, вынимаем ее и в образовавшееся отверстие проталкиваем колодку.

Отсоединяем гидрокорректор от фары

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары к кузову.

Снимаем корпус фары. Установив фару на автомобиль в обратной последовательности, регулируем ее

Регулировка фар

Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.

Можно использовать лист фанеры или оргалита размером 1х2 м.

Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.

В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану, расстояние между фарами и экраном должно быть 5 м.

Усадите на водительское сиденье помощника или положите груз 75 кгс и слегка качните автомобиль сбоку для установки подвесок.

Измерьте расстояние от центров фар до пола, на этой высоте проведите линию на экране, а на 120 мм ниже нее – вторую (если установлен корректор фар, вторую линию чертят на 65 мм ниже первой).

Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар.

Установите ручку корректора фар (если имеется) в положение минимальной загрузки.

Одну из фар закройте куском картона, фанеры и т.п.

Включите ближний свет фар.

Напротив выемок в ободке оптического элемента и решетки радиатора расположены винты регулировки фары.

Регулировочными винтами добейтесь, чтобы верхняя граница светового пятна (горизонталь) совпадала с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.

Для регулировки пучка света фары в вертикальной плоскости винты «C» и «D» поворачивают в одинаковом направлении и на одинаковое число оборотов.

Разница в оборотах одного винта без коррекции другого не должна превышать 3-х оборотов.

В горизонтальной плоскости фары регулируются также винтами «C» и «D», но вращением их в разных направлениях.

Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.

Отрегулируйте вторую фару, закрыв первую.

Крестообразной отверткой поворачиваем наружный винт С регулировки пучка света правой фары

Крестообразной отверткой поворачиваем внутренний винт D регулировки пучка света правой фары

Снятие гидрокорректора фар

Гидрокорректор отсоединяем от фар и панели приборов при снятии этих узлов. Целиком демонтируем для замены.

Для отсоединения рабочего цилиндра гидрокорректора от фары нажимаем на фиксатор, поворачиваем против часовой стрелки и вынимаем рабочий цилиндр гидрокорректора из фары.

Вынув из брызговика резиновую заглушку, выводим рабочий цилиндр в моторный отсек.

Аналогично снимаем и выводим рабочий цилиндр другой фары.

Для снятия главного цилиндра гидрокорректора в салоне, потянув на себя, снимаем рукоятку управления

Головкой «на 21» отворачиваем гайку крепления главного цилиндра к панели приборов

Выводим главный цилиндр гидрокорректора из-под панели приборов

Вынув заглушку из щитка передка, через образовавшееся отверстие выводим оба рабочих цилиндра в салон.
