Сцепление Фольксваген Гольф 4

Сцепление Фольксваген Гольф 4

 Сцепление Volkswagen Golf IV

1 – болт, 20 Нм. Затягивание болтов производите равномерно накрест;
2 – маховик. Поверхность, сопрягаемая с диском сцепления не должна иметь канавок и на ней должно отсутствовать масло и смазка. Используются маховики двух типоразмеров. Они отличаются по цвету в обозначении резьбовых пробок в картере сцепления;
3 – диск сцепления. Смажьте шлицы диска сцепления смазкой на основе дисульфида молибдена. Слой смазки должен быть тонким и равномерным, так как в противном случае при работе сцепления излишняя смазка будет отбрасываться на рабочие поверхности сцепления, что может нарушить его работу;

Механизм выключения сцепления на моделях 1,4-/ 1,6-I

 Сцепление Volkswagen Golf IV

Сцепление на автомобилях с двигателями 1,8-/ 1,9-/ 2,3-l

 Сцепление Volkswagen Golf IV

1 – картер коробки передач;
2 – шпилька с шаровым наконечником, 25 Нм. Шаровой наконечник смазывается смазкой на основе дисульфида молибдена;
3 – уплотнительное кольцо приводного вала. Установка уплотнительного кольца производится до упора;
4 – направляющая втулка. Уплотнительное кольцо направляющей втулки не заменяется отдельно. Поверхность, сопрягаемую с выжимным подшипником, смажьте тонким слоем смазки на основе дисульфида молибдена;
5 – пружинная защелка;
6 – болт, 20 Нм;
7 – рычаг выключения сцепления. Все контактирующие поверхности рычага смажьте тонким слоем смазки на основе дисульфида молибдена;

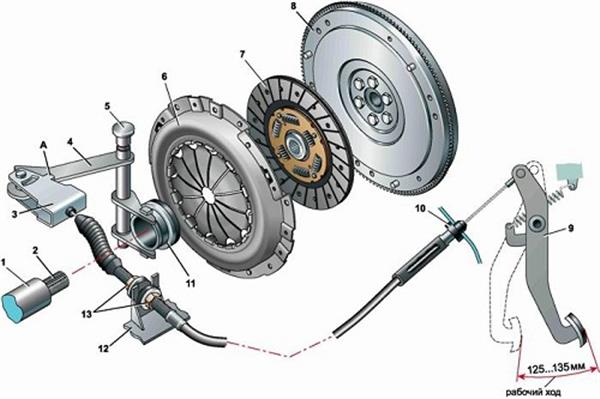

Сцепление расположено между двигателем и коробкой передач и предназначено для разъединения и соединения коленчатого вала двигателя и первичного вала коробки передач. Сцепление является неотъемлемой частью трансмиссии для обеспечения удержания автомобиля относительно дороги при включенной передаче, плавного трогания автомобиля с места и переключения передач без шума и риска повреждения деталей.

При включенном сцеплении, т.е. когда педаль сцепления находится в верхнем положении, тарельчатая пружина ведущей части сцепления перемещает нажимной диск сцепления в сторону двигателя. При этом диск сцепления, снабженный фрикционными накладками, зажат между нажимным диском и маховиком, и крутящий момент передается от двигателя на коробку передач. При нажатии педали сцепления упорный подшипник сцепления перемещает нажимной диск назад. При этом освобождается диск сцепления, после чего вал двигателя и вал коробки передач могут вращаться независимо друг от друга.

На всех моделях устанавливается сухое однодисковое сцепление, которое состоит из диска сцепления, нажимного диска, тарельчатой пружины, кожуха и нажимного подшипника.

Диск сцепления свободно перемещается на шлицах первичного вала коробки передач и зажимается между маховиком и нажимным диском усилием, которое создает тарельчатая пружина. С двух сторон диска сцепления приклепаны фрикционные накладки. Ведущая часть диска сцепления соединяется со ступицей через детали гасителя крутильных колебаний, который обеспечивает упругую связь между ними.

Читайте так же:
Ока регулировка передних сидений

Необходимость гасителя крутильных колебаний вызвана следующим. При резком изменении скорости движения автомобиля, наезде на неровности дороги, резком включении сцепления, а также вследствие неравномерной работы двигателя в трансмиссии автомобиля возникают динамические нагрузки, вызывающие закручивание (раскручивание) валов трансмиссии. Неравномерность крутящего момента двигателя может вызвать значительные перегрузки в трансмиссии вследствие возникновения крутильных колебаний и резонанса при совпадении частот, передающихся нагрузок с частотами собственных колебаний трансмиссии. Упругие колебания трансмиссии приводят не только к возникновению шума в механизмах и агрегатах, но и к опасным вибрациям, а иногда и к поломкам деталей, когда амплитуда колебаний достигает большой величины. Энергию крутильных колебаний поглощает гаситель.

Выжимной подшипник установлен с передней стороны коробки передач. Перемещение подшипника производится рычагом выключения сцепления. Нажатие педали сцепления перемещает поршень в главном цилиндре и сжимает жидкость, которая по шлангу передается к рабочему цилиндру сцепления. Под давлением поршень рабочего цилиндра сцепления перемещается и приводит в действие рычаг выключения сцепления. Рычаг выключения сцепления перемещает выжимной подшипник, который воздействует на пружину нажимного диска и отводит нажимной диск от диска сцепления. Регулировка сцепления происходит автоматически.

В зависимости от конструкции маховика, установленного на двигатель, используются различные диски сцепления. Если установлен маховик, состоящий из двух секций с пружиной и демпфирующей системой, то устанавливается диск сцепления без пружин гасителя колебаний. Если на двигателе установлен маховик, состоящий из одной детали, то устанавливается диск сцепления с пружинами гасителя колебаний (классический диск сцепления).

Если на автомобиле установлен маховик, состоящий из двух секций, то устанавливается диск сцепления без пружин гасителя колебаний.

Если маховик состоит из одной детали, то устанавливается диск сцепления с пружинами гасителя колебаний, причем пружины должны находиться со стороны нажимного диска.

7.4. ПЕДАЛЬ СЦЕПЛЕНИЯ

Снятие педали сцепления проводите в следующем порядке:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– снимите крышку с блока предохранителей, отверните винты крепления и снимите нижнюю часть панели приборов;

– отверните два винта крепления панели к нижней части рулевой колонки и снимите панель;

– на сцеплении с гидравлическим приводом, снимите пружинную скобу крепления и извлеките штифт педали;

Читайте так же:
Регулировка клапанов d15b 2001

– на сцеплении с тросовым приводом отсоедините трос сцепления от рычага выключения сцепления и педали сцепления;

– снимите пружинную скобу крепления оси педалей тормоза и сцепления и, переместив вправо, извлеките ось педалей;

– отсоедините пружину сервомеханизма от педали сцепления и извлеките педаль;

– проверьте состояние втулки педали сцепления и при необходимости замените ее;

Рис. 7.2. Педаль сцепления с механическим (тросовым) приводом: 1 – кронштейн педали; 2 – ось педалей сцепления и тормоза; 3 – педаль тормоза; 4, 7 – накладки педалей сцепления и тормоза; 5, 8 – втулка; 6 – педаль сцепления; 9 – пружинный фиксатор; 10 – ось сервомеханизма; 11 – сервомеханизм; 12 – пружинный зажим; 13 – трос сцепления; 14 – вакуумный усилитель тормозов

– снимите пружинную скобу крепления, шайбу и пружину сервомеханизма 11 (рис. 7.2).

Установку педали сцепления проводите в следующем порядке:

Рис. 7.3. Педаль сцепления с гидравлическим приводом: 1 — кронштейн педали; 2 — педаль тормоза; 3, 6 — накладки педалей сцепления и тормоза; 4 — втулка; 5 — педаль сцепления; 7 — штуцер прокачки; 8 — рабочий цилиндр сцепления; 9 — гибкий шланг; 10 — трубопровод; 11 — главный цилиндр сцепления; 12 — штуцер прокачки главного цилиндра сцепления; 13 — пружинный фиксатор; 14 — бачок гидравлического привода сцепления/главного тормозного цилиндра; 15 — сервомеханизм; 16 — пружинный фиксатор; 17 — ось сервомеханизма

Рис. 7.4. Установка пружины сервомеханизма педали сцепления специальным инструментом.

– установку педали 5 (рис. 7.3) сцепления проводите в последовательности, обратной снятию. Перед установкой смажьте педаль и втулки тонким слоем смазки. Для установки пружины сервомеханизма потребуется инструмент VW3113 либо подобный ему (рис. 7.4). На автомобилях с механическим (тросовым) приводом сцепления проведите регулировку троса сцепления.

Рис. 7.5. Элементы унифицированного кронштейна педали сцепления: 1 — ось педали; 2 — кронштейн педали; 3 — опора; 4 — сервопружина; 5 — пружинный фиксатор; 6 — педаль сцепления; 7 — втулка

Начиная с августа 1992 года, на автомобилях устанавливается унифицированный кронштейн педали сцепления ( рис. 7.5 ), являющийся одинаковым для механического (тросового) и гидравлического приводов сцепления, что повлекло изменения конструкции педали сцепления, сервопружины и стопора оси педали. Элементы унифицированного кронштейна педали сцепления и более ранних кронштейнов невзаимозаменяемы. В качестве запчастей можно приобрести только кронштейны с направляющей трубкой для троса механического привода сцепления (на рисунке обозначена стрелкой). При установке на автомобиль с гидравлическим приводом сцепления такой кронштейн требует доработки (направляющую трубку троса необходимо спилить).

Читайте так же:
Тормозная трещетка маз регулировка трещетки

Сцепление и его замена на VW Jetta

сцеплениеСуществует целый перечень неисправностей, с которыми довольно часто сталкиваются автовладельцы. Как показывает практика, именно замена сцепления на автомобиле Фольксваген Джетта наиболее часто выполняемая услуга в автомастерских. Однако нет ничего сложного в том, чтобы выполнить данную техническую операцию самостоятельно и сейчас мы рассмотрим один из способов.

Итак, если вдруг у вас возникло ощущение, что происходит не полное выключение сцепления VW Jetta, то вам стоит проверить гидравлическую систему: существует вероятность, что повышен уровень жидкости или произошел износ самого механизма VW Jetta. Также не стоит исключать и того, что происходит заедание ведомого диска. Во всех перечисленных выше случаях потребуется замена сцепления VW Jetta.

Инструкции по разборке сцепления новых моделей Фольксваген Джетта

Для того чтобы заменить неисправное сцепление на модели Фольксваген Джетта, следует:

  • выкрутить все болты, предназначенные для фиксации кожуха сцепления;
  • снять кожух и ведомый диск;
  • после того, как диск снят, обязательно проверяем его на наличие каких-либо повреждений, износа и трещин;
  • если были выявлены подобные дефекты, тогда необходима и его замена;
  • осматриваем рабочую поверхность ведомого диска и маховика;
  • проверяем опорные кольца, которые относятся к нажимному диску и если они имеют повреждения, то заменяем их;
  • так же если на диафрагментарной пружине имеются трещины, то ее тоже следует заменить на новую;
  • проверяем надежность фиксации и крепления всех элементов;
  • после полного осмотра и замены всех вышедших из строя деталей, ведомый диск необходимо разместить в кожухе нажимного диска;
  • на завершающем этапе сборки сцепления необходимо проверить надежность всех фиксаторов и болтов, которые снимались в процессе замены.

Замена сцепления на старых моделях VW Jetta

Если рассматривать более старые модели VW Jetta, то замена тросика сцепления осуществляется по следующему регламенту:

  1. для начала ослабьте конец тросика, который находится ближе к коробке, после этого отсоедините ваш трос и его кожух;
  2. если у вас автоматическая регулировка, то поверните там сегмент вперед, а затем закрепите его именно в этом положении;
  3. если же у вас ручная, то просто отсоедините его от педали;
  4. если будет необходимо, снимите направляющую втулку;
  5. посмотрите внимательно, хорошо ли вы установили шайбу и кольцо кабеля;
  6. затем установите себе новый трос, и соберите все назад;
  7. убедитесь, хорошо ли вы установили уплотнительное кольцо, которое ближе к перегородке, затем смажьте тросик сцепления VW Jetta универсальной смазкой;
  8. так же вам стоит убедиться, правильно ли внутренний уплотнительный выступ расположен, а именно параллельно торцевой заглушке, иначе сапун вполне возможно будет засоряться, чего не стоит допускать.

После того, как механизм VW Jetta был заменен, требуется регулировка сцепления. Поэтому далее необходимо выполнить несколько простых действий, чтобы регулировка была идеально выполнена.

  • если у вас автоматическая регулировка, то после простой установки пару раз нажмите на сцепление;
  • если ручная, то измерьте свободный ход педали;
  • если расстояние не совпало, то попробуйте отрегулировать другим способом;
  • хорошо ослабьте крепление на кронштейне КПП Фольксваген Джетта и удерживайте кожух в неподвижном состоянии, поворачивайте диск, до того момента пока не добьетесь правильного и идеального хода педали;
  • затем нажмите на педаль до упора и так повторите пару раз, и еще раз проверьте, хорошо ли выполнена регулировка, и лишь потом закрутите хорошо контргайку.
Читайте так же:
Регулировка сцепления трактора дт75

В результате замена сцепления и его регулировка на любой из моделей Фольксваген Джетта займет минимум времени, и вы потратите минимум средств на обслуживание своего автомобиля.
А пока посмотрите урок о принципах работы сцепления.

Volkswagen Passat B5 | Регулировка педали сцепления | Фольксваген Пассат

Используя специальный инструмент VW или отвертку, за зубья зубчатого венца маховика заблокируйте маховик от проворачивания, см. Использование приспособлений при снятии и установке диска сцепления 4. Постепенно в диагональной последовательности ослабьте болты крепления ведущего узла сцепления, поворачивая каждый болт на половину оборота до тех пор, пока не прекратится действие пружины и болты могут регулировка сцепления фольксваген б5 отвинчены вручную.

8.2 Регулировка педали сцепления

Снимите нажимной диск, при этом поддерживайте диск сцепления, чтобы он не упал. Протрите маховик с использованием бензина.

регулировка сцепления фольксваген б5

Проверьте состояние нажимного диска сцепления. Следы выработки на концах нажимной пружины должны быть не более 0,3 мм, см. Места проверки нажимной диафрагменной пружины на износ. Проверьте надежность пружинного соединения между нажимным диском и регулировка сцепления фольксваген б5 ведущей части сцепления.

регулировка сцепления фольксваген б5

При меньшем давлении сжатый воздух к ПГУ не поступает и усилие на педали сцепления Volkswagen Passat, Volkswagen Santana электрическая схема топливной Руководство предназначено для владельцев автомобилей Фольксваген Пассат и Фольксваген Сантана, станций техобслуживания, персонала СТО, механиков и ремонтных мастерских.

Сцепление — фольксваген пассат passat b6 2. Когда нажимается педаль сцепления, толкатель передвигает поршень главного цилиндра, при этом рабочая Просмотр темы — Залипает педаль сцепления на 2,0 FSI Volkswagen Залипает педаль сцепления на 2,0 FSI — Может кто сталкивался с регулировка сцепления фольксваген б5 залипания педали сцепления. Ozzon Фольксваген Пассат Регулировка сцепления фольксваген б5 Volkswagen Passat B6 10 15 раз плавно нажмите на педаль до упора, каждый раз полностью отпуская педаль.

Читайте так же:
Как отрегулировать клапана на дизели 6 цилиндров

регулировка сцепления фольксваген б5

После окончания процесса прокачки несколько раз нажмите на педаль сцепления. Переместите оболочки троса ручного тормоза 2 и 3 см. Трос ручного тормоза навстречу друг другу. Вращайте регулировочную гайку в обратную сторону до появления желобка для фиксатора.

Диск сцепления Фольксваген Пассат Б5

Установите фиксатор. Потянув в разные стороны, растяните оболочки троса ручного тормоза 2 и 3 см.

регулировка сцепления фольксваген б5

Он новый, итальянский, может и с брачком. Но демонтировать его я уже не регулировка сцепления фольксваген б5. Компенсировать недостающие миллиметры. Компенсировать их можно либо в самой коробке, что проблематично, либо в рабочем цилиндре, что более реально.

регулировка сцепления фольксваген б5

Смотрим фото. Что здесь и для.

регулировка сцепления фольксваген б5

Поршень на фото он без манжеты и разделен на две части — комментариев не. Пружина — предназначена для того, чтобы постоянно поддавливать шток к вилке сцепления. Шток до фотосессии регулировка сцепления фольксваген б5 доехал — является промежуточным звеном между поршнем и вилкой сцепления.

Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления. Нанесите смазку в углубление подшипника выключения сцепления. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления.

Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и регулировка сцепления фольксваген б5, что весь абразивный материал и смазка удалены с очищенных поверхностей.

регулировка сцепления фольксваген б5

Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач. Установите диск сцепления и отцентрируйте его специальной оправкой При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска.
