Дизельный двигатель Газель Некст или Cummins ISF2.8s4129P, мотор о котором мечтали поколения владельцев небольших грузовичков и фургонов производства GAZ. Небольшой расход топлива и огромный крутящий момент, пожалуй это главные требования для покупателей коммерческой техники. 4 цилиндровый дизельный, с турбонаддувом и охладителем наддувочного воздуха силовой агрегат рабочим объемом 2.8 литра довольно интересный вариант, о котором мы поговорим подробнее.

Двигатели Камминс для Газелей поставляются из Китая, где собираются на пекинском заводе американской корпорации Cummins. Американский производитель дизельных моторов имеет довольно много заводов по всему миру. Кроме агрегата объемом 2.8 литра на конвейер ГАЗа поступает более мощный дизель Cummins ISF 3.8 литра для среднетоннажных грузовиков и автобусов.

Раз в 15 тысяч километров дизельная Газель Next требует замены масла и фильтров. Игнорирование регламента обслуживания определенным заводом изготовителем чревато проблемами в дальнейшем. Некачественное топливо и масло могут убить мотор довольно быстро. В нормальных условиях эксплуатации Газель Некст с двигателем Камминз может легко пройти 500 000 километров пробега без серьезного ремонта.

Для начала поговорим об основных технических характеристиках турбодизеля. При довольно большом объеме в 2.8 литра мощность агрегата составляет 120 лошадиных сил, зато крутящий момент составляет внушительные 270 Нм (хотя есть и более мощные версии). Особенностью двигателя можно считать, что максимум момента доступен уже с 1400 оборотов. То есть нет необходимости крутить мотор на максимальные обороты, что бы нормально ехать на газовской полуторке и еще везти пару тонн груза.

Характеристики дизельного двигателя Газель Некст

  • Рабочий объем – 2800 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 94 мм
  • Ход поршня – 100 мм
  • Привод ГРМ – цепь
  • Мощность л.с.(кВт) – 120 (88.3) при 3600 об. в мин.
  • Крутящий момент – 270 Нм при 1400-3000 об. в мин.
  • Порядок работы цилиндров – 1-3-4-2
  • Минимальная частота оборота – 750 оборотов
  • Тип топлива – дизель
  • Расход топлива при постоянном движении 60 км/ч — 8.5 литра на сотню
  • Расход топлива при постоянном движении 80 км/ч – 10.3 литра на сотню

Устройство двигателя Камминз на Газель Некст

Рядный 4 цилиндровый 16 клапанный двигатель с чугунным блоком цилиндров и чугунной ГБЦ с верхним расположением распределительного вала. В головке блока цилиндров установлен один распределительный вал, который вращается посредством цепного привода, который идет от промежуточной шестерни. Вращение масляного насоса, топливного насоса высокого давления осуществляется с помощью шестерен. Основная шестерня стоит на коленчатом валу и приводит в движение шестерни привода ТНВД системы Common Rail, плюс шестерню ГРМ, которая и передает крутящий момент, через цепь на распредвал. Вращение водяной помпы осуществляется поликлиновым ремнем, он же через вязкостную муфту вращает и вентилятор. Схема привода шестерен и цепи ГРМ на фото ниже.

shema-grm-gazel-next-dizel-2.8

Головка блока двигателя Камминз на Газель Некст

ГБЦ имеет конструкцию с вертикально стоящими клапанами. При этом клапанов 16, то есть по 4 на цилиндр. Распредвал передает усилие для открытия клапанов, через коромысла. Кулачки распределительного вала касаются роликов, закрепленных на коромыслах, приводя их в действие.

gbc-gazel-next-dizel-2.8

Коромысел всего 8 штук, под их воздействием одновременно отрывается сразу по два клапана. Очень важный момент, это своевременная регулировка теплового зазора клапана. Она осуществляется раз в 120 тыс. км. Узел регулировки элементарный, состоит из винта и гайки. Все это можно разглядеть на фото чуть ниже.

Читайте так же:
Регулировка фар газель с корректором

klapana-gazel-next-dizel-2.8

Если регулировку клапанов не проводить, то в один прекрасный момент клапан выдавит в камеру сгорания чуть больше допустимого и произойдет встреча клапана с поршнем, а это как вы понимаете очень дорогостоящий ремонт.

Кстати, тот же мотор Cummins 2.8, но с другими настройками может выдавать 149,6 лошадиных сил при крутящем моменте до 330 Нм. Агрегат увеличенной мощности ставят на некоторые модификации ГАЗель Next с осени 2015 года. Повышение мощности произошло за счет новых настроек турбонаддува и перепрошивки электронного блока управления. Правда одновременно пришлось усиливать трансмиссию. Сцепление ZF Sachs теперь идет с увеличенным диаметром ведомого диска, его увеличили с 240 до 280 мм. В КПП появились усиленные подшипники и новые синхронизаторы. Конструкция заднего моста так же модернизирована, в частности усилен подшипник ведущей шестерни.

Как продлить срок службы двигателя CUMMINS Профилактика Газель

срок службы двигателя Cummins

профилактика CUMMINS
По общему мнению, ожидаемый срок службы двигателя Cummins составляет до 700 000 тысяч км. Если выполнять правильные действия, то можно контролировать срок службы вашего двигателя. Для тех, кто приближается к этим цифрам, или для тех, кто хочет увеличить продолжительность жизни своих Cummins, посвящается эта статья. Как же увеличить срок службы вашего двигателя? Прежде всего, если вы присматриваете за своим двигателем, то он позаботится о вас. Итак, без лишних слов, вот краткое руководство по общему обслуживанию, чтобы сохранить ваш двигатель здоровым.

Задачи по уходу за Cummins обычные:

  • Регулярная замена масла
  • Замена жидкости
  • Замена воздушного фильтра
  • Замена топливного фильтра

Что касается фильтров, то, вероятно, хорошей идеей является их замена, пр рекомендациям производителя. Вы можете найти такую ​​информацию на упаковке или на сайте производителя.

Что делать, а что не делать …

Общеизвестный факт, что унция профилактики предпочтительнее лечения, поэтому выполняйте профилактическое обслуживание, чтобы избежать износа. Также обратите особое внимание на топливную форсунку, замена форсунки сэкономит вам деньги, не надо ждать, пока она в конце концов не расколется. Еще один полезный совет — добавляйте бутылку с дизельным топливом каждый раз, когда вы наполняете бак. Это предотвратит насыщение дизельного топлива примесями, плавающими вокруг вашего бака, что окажется полезным для ваших деталей.

Не сливайте жидкости из двигателя, пока они не нагреются до прохладной температуры. Дизели, как правило, работают намного горячее, чем газовые двигатели, и если они горячие, это может привести к серьезным травмам и, что более важно, к повреждению двигателя.

Ключевые компоненты дизельного двигателя, на которые стоит обратить внимание … вот краткий перечень симптомов, на которые следует обратить внимание:

обслуживание CUMMINS

Утечка в прокладке:

Чрезвычайное давление, которое выдерживают ваши прокладки, может привести к изнашиванию. Если двигатель выдает звук высокого тона, то есть вероятность, что это может быть дизельный топливный насос. Разные насосы будут издавать разные звуки, но это дает повод, чтобы начать обследование.

Густой дым:

Если вы увидите из зеркала заднего вида след густого дыма, идущий за вами из зеркала заднего вида, цвет дыма может прояснить источник проблемы.

  • Черный: неисправен дизельный инжектор, насос или воздушный фильтр.
  • Синий: сжигание моторного масла.
  • Белый: возможно попадание воды в двигатель или низкая компрессия.
Читайте так же:
Не могу отрегулировать сцепление на приоре

Если вы заметите или распознаете какой-либо из вышеперечисленных симптомов, возможно стоит проконсультироваться с нашим автомехаником. Общее обслуживание вашего двигателя может продлить срок службы.

Турбокомпрессоры

Турбокомпрессоры:

Турбокомпрессоры играют ключевую роль в эффективной работе дизеля. Итак, чтобы получить максимальный срок службы и производительность вашей индукционной системы, необходимо помнить несколько вещей.

— Возможно, вы слышали это раньше, но скажем это снова: ВСЕГДА, ВСЕГДА ПОЗВОЛЯЙТЕ ВАШЕЙ ГАЗЕЛИ РАЗОГРЕТЬСЯ. Если вы запрыгиваете и начинаете ударять по газам с самого начала, то вы можете нанести серьезный ущерб вашему двигателю. Вы должны позволить маслу достигнуть всех необходимых областей системы, и ваша турбина — только одна из них.

— Масляные присадки также являются хорошей идеей, они хороши для турбонагнетателей и масляных систем в дизелях. Благодаря количеству тепла, которое производят эти вещества. Масляные присадки помогут смазать систему даже при работе на пиковых нагрузках, это поможет даже самым менее значимым компонентам двигателя.

Ожидания на холостом ходу

Не стоит долго работать на холостом ходу. Длительная работа на холостом ходу, вредна для окружающей среды, но она приведет к преждевременной кончине вашего двигателя. Длительный холостой ход приводит к недостаточной смазке на стенке поршня, что может привести к образованию зазоров в поршне и блоке цилиндров.

Берегите ваши форсунки и используйте качественное топливо. Недостаток топлива отрицательно скажется на ваших форсунках. Инжекторы подвержены повреждениям и, как вы, наверное знаете, их замена дорогая. Имейте в виду, что в этом случае, вам возможно придется заменить все форсунки. Повреждение форсунок будет выражаться дымом, создаваемым двигателем, или поведением автомобиля.

дизельный сажевый фильтр чистка

Фильтр DPF – дизельный сажевый фильтр (Diesel Particular Filter)

ОЧИСТИТЕ СВОЙ ФИЛЬТР! Он предназначен для удаления сажи из выхлопной трубы. Эти фильтры были созданы для уменьшения выбросов, и если вы не очистите их должным образом, фильтр может быть поврежден скоплением золы. Шансы на это возрастают, если вы в основном ездите по городу и на самом деле не получаете возможности использовать более высокие скорости для сжигания твердых частиц. Это связано с тем, что при движении на скорости фильтр может самоочищаться.

Заключительная консультация по обслуживанию двигателя Cummins

Несколько заключительных слов — не игнорируйте мелкие проблемы. Независимо от того, сколько денег вы пытаетесь сэкономить на различных частях грузовика, не игнорируйте затянувшиеся проблемы. Они могут стоить вам целое состояние, если они будут прогрессировать. Это подводит нас к следующему пункту, не пропустите ваши проверки. В идеале вы должны планировать регулярные профилактические осмотры в автосервисе у механиков, которые разбираются в вашей конкретной модели.

Например, если на вашей Газели 2004 года выпуска используются форсунки OEM Cummins Bosch, убедитесь, что лицо, осматривающее ваш автомобиль, имеет опыт работы с этими деталями. Также полезно запланировать запасные части или ремонт с тем же механиком.

Мы можем с уверенностью сказать, что дизель имеет больше свойств износа, нуждаются в защите от присадок. Вы, возможно, заметили, что на рынке есть больше количество присадок, ориентированных на дизельное топливо.
Смазывающая способность, уровень цетана, стабильность в холодную погоду — все это ключевые свойства, которые должны поддерживаться этими присадками.

Приведенное выше руководство является, по крайней мере, хорошей отправной точкой, как сохранить ваш двигатель Cummins здоровым и подготовленным к продолжительной жизни.

Читайте так же:
Газовый редуктор атикер регулировка газель

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

В общем, казалось бы банальная тема, регулировать клапана сегодня умеет каждый по крайней мере опытный газелист!) Только вот на двигателе Камминс народ почему-то боится и соответственно не умеет их регулировать. Кто-то думает что там нужен специальный калибр, кто-то что это могут сделать только спецы из какого-нибудь грузового сервиса. Сходство в том что никто не хочет отдавать свою машину газовскому сервису с их «качественным» подходом к ремонту и обслуживанию!
От чего же ещё?! Наверно из-за того, что в инструкции по эксплуатации стоит пометка, что первый раз клапана регулируются на 150 тысячах километров пробега. Ну и сразу, мол иностранный двигатель, с какой стороны к нему подходить не знаем, в сервисе знают (вернувшись на несколько строк выше «о сервисах»).
В общем, как оказалось, не так и страшно, не так это и сложно!)

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

У меня пробег почти 90 тысяч километров пробега и начали потихоньку цокотать клапана на гезели. Вместе с этим двигатель стал работать немного не ровно.
Пообщался по этому поводу с адекватными людьми, говорят чушь эти 150 тысяч… На 80 тысячах на машинах клапана регулируют только в путь и есть что регулировать…
Нагрянули выходные… руки чешутся, надо что-то с машинкой поделать!) Ну и пошло-поехало…
Снял радиаторы, помыть вроде как! Снял, помыл, что-то быстро управился. Грязи особо не было, наверно спасла сеточка и то что в сезон тополиного пуха я практически не ездил.
Снял вискомуфту, покрутил её, повертел, грязь почистил, обратил внимание что шток клапана и вращающая его при нагреве спираль в масляных следах:

clip_image001

Вот такая вот вискомуфта на газели с Камминсом.

Существенно/несущественно это для её работоспособности, не знаю. Пока работает.
Далее поменял подшипник натяжного механизма (6203) с Китайского NSK, непонравился его люфт мне (ранее, на 50 тысячах километров пробега, я поменял такой же подшипник на верхнем опорном ролике) на Итальянский Trialli, как и ранее выпрессовывал/запрессовывал головкой на «27».
Ну и наконец, решил залезть под клапанную крышку!):
Откручивается элементарно:
Скидываем трубку сапуна, которая зафиксирована быстросъёмным хомутом.
Ключиками «13» и «17» откручиваем трубки высокого давления от форсунок, так же их ослабляем гайки на «17» на топливной рампе, что бы отвести в сторону.
Отвёрткой вытаскиваем фиксаторы штуцеров обратки и вытягиваем из из форсунки.
Отключаем разъёмы питания от форсунок.
Откручиваем головкой на «13» фиксатор самой форсунки.
И аккуратно вытаскиваем форсунки вверх.

clip_image002

clip_image003

Bosch

clip_image004

Головка распылителя слегка засажена…

clip_image005

…, а протерев тряпочкой уже металл!

Клапанная крышка пластиковая, крепится болтиками на «8». Откручиваем и легко снимаем её

clip_image006

Короткие на впускные клапана, длинные на выпускные.

Кому интересно, обращаем внимание на чистоту! Масло Shell Rimula R5e, замена каждые 7-8 тысяч км.
Контрящие гайки на «10», регулировочные винты под торкс 15:

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

Поближе…

Собственно инструмент для регулировки:

clip_image008

На впускных 0,25 мм, на выпускных 0,5 мм должно быть.
Верхняя мёртвая точка находится элементарно! На шкиве коленвала есть отверстие, его совмещаем с отверстием на блоке двигателя в верхней точке шкива:

clip_image009

Вот оно!

clip_image010

Вид сбоку!

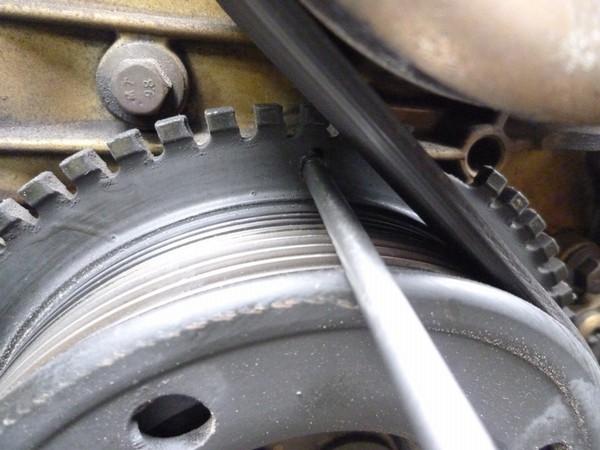

clip_image011

Отцентровать до миллиметра можно простой небольшой отвёрткой!

При выставленной В.М.Т. проверяем зазоры на клапанах, должен быть зазор на рокерах:1 (0,25 мм),2 (0,5 мм), 3 (0,25 мм),6 (0,5 мм), если В.М.Т. которая через 360 градусов коленвала, то: 4 (0,5 мм), 5 (0,25 мм),7 (0,25 мм),8 (0,5 мм). Короткие- впускные соответственно у которых зазор 0,25 мм и длинные, соответственно, выпускные на которых зазор 0,5 мм.
Мостик клапанов без износа, присутствует только след от контакта, соответственно проблем, которые могли быть вызваны износом мы не имеем:

Читайте так же:
Регулировка воздушной заслонки карбюратора ваз 2107

clip_image012

Чтобы прокрутить коленвал, я использовал старый, проверенный способ:

clip_image013

И крутим по часовой стрелке…

Информацию по зазорам, кстати, и не только, можно подчерпнуть на информационной наклейке:

clip_image014

О как!

Собираем всё в обратной последовательности. Перед установкой форсунки проверяем толщину медной шайбы, она должна составлять 1,5 мм. Кстати, момент затяжки болтов крепления форсунок 15 Н*м. Получаем вот такой вид:

clip_image015

Что могу сказать по результатам регулировки клапанов… А вот перестали они цокать. Звук у работающего двигателя вновь стал таким когда я его забирал с салона. Шуму убавилось ощутимо! Обкатал полуторой сотней километров, впечатления только самые хорошие! По существу, все клапана были с увеличенными зазорами, то есть где должно быть 0,5 мм, там было и 0,7 и 0,8 мм, там где должно быть 0,25 мм, там и 0,35 мм и 0,4 мм. Вот так вот!
Заодно поменял ZF’овский бачок гура и жидкость гидроусилителя. Старая, кстати, темная на столько что цвета не видно! Взял Shell Spirax S2 ATF AX.

clip_image016

Замена вискомуфты на двигателе Cummins ISF 2.8 газели некст

Замена вискомуфты на двигателе Cummins ISF 2.8 газели некст

Неожиданно похолодало!) И ещё заводская вискомуфта, BorgWarner, портившая мне мозг с начала лета, начала доставлять

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

В общем, казалось бы банальная тема, регулировать клапана сегодня умеет каждый по крайней мере опытный газелист!) Только вот на двигателе Камминс народ почему-то боится и соответственно не умеет их регулировать. Кто-то думает что там нужен специальный калибр, кто-то что это могут сделать только спецы из какого-нибудь грузового сервиса. Сходство в том что никто не хочет отдавать свою машину газовскому сервису с их «качественным» подходом к ремонту и обслуживанию!
От чего же ещё?! Наверно из-за того, что в инструкции по эксплуатации стоит пометка, что первый раз клапана регулируются на 150 тысячах километров пробега. Ну и сразу, мол иностранный двигатель, с какой стороны к нему подходить не знаем, в сервисе знают (вернувшись на несколько строк выше «о сервисах»).
В общем, как оказалось, не так и страшно, не так это и сложно!)

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

У меня пробег почти 90 тысяч километров пробега и начали потихоньку цокотать клапана на гезели. Вместе с этим двигатель стал работать немного не ровно.
Пообщался по этому поводу с адекватными людьми, говорят чушь эти 150 тысяч… На 80 тысячах на машинах клапана регулируют только в путь и есть что регулировать…
Нагрянули выходные… руки чешутся, надо что-то с машинкой поделать!) Ну и пошло-поехало…
Снял радиаторы, помыть вроде как! Снял, помыл, что-то быстро управился. Грязи особо не было, наверно спасла сеточка и то что в сезон тополиного пуха я практически не ездил.
Снял вискомуфту, покрутил её, повертел, грязь почистил, обратил внимание что шток клапана и вращающая его при нагреве спираль в масляных следах:

Читайте так же:
Гбо на ваз ремонт регулировка

Вот такая вот вискомуфта на газели с Камминсом.

Существенно/несущественно это для её работоспособности, не знаю. Пока работает.
Далее поменял подшипник натяжного механизма (6203) с Китайского NSK, непонравился его люфт мне (ранее, на 50 тысячах километров пробега, я поменял такой же подшипник на верхнем опорном ролике) на Итальянский Trialli, как и ранее выпрессовывал/запрессовывал головкой на «27».
Ну и наконец, решил залезть под клапанную крышку!):
Откручивается элементарно:
Скидываем трубку сапуна, которая зафиксирована быстросъёмным хомутом.
Ключиками «13» и «17» откручиваем трубки высокого давления от форсунок, так же их ослабляем гайки на «17» на топливной рампе, что бы отвести в сторону.
Отвёрткой вытаскиваем фиксаторы штуцеров обратки и вытягиваем из из форсунки.
Отключаем разъёмы питания от форсунок.
Откручиваем головкой на «13» фиксатор самой форсунки.
И аккуратно вытаскиваем форсунки вверх.

Bosch

Головка распылителя слегка засажена…

…, а протерев тряпочкой уже металл!

Клапанная крышка пластиковая, крепится болтиками на «8». Откручиваем и легко снимаем её

Короткие на впускные клапана, длинные на выпускные.

Кому интересно, обращаем внимание на чистоту! Масло Shell Rimula R5e, замена каждые 7-8 тысяч км.
Контрящие гайки на «10», регулировочные винты под торкс 15:

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

Поближе…

Собственно инструмент для регулировки:

На впускных 0,25 мм, на выпускных 0,5 мм должно быть.
Верхняя мёртвая точка находится элементарно! На шкиве коленвала есть отверстие, его совмещаем с отверстием на блоке двигателя в верхней точке шкива:

Вот оно!

Вид сбоку!

Отцентровать до миллиметра можно простой небольшой отвёрткой!

При выставленной В.М.Т. проверяем зазоры на клапанах, должен быть зазор на рокерах:1 (0,25 мм),2 (0,5 мм), 3 (0,25 мм),6 (0,5 мм), если В.М.Т. которая через 360 градусов коленвала, то: 4 (0,5 мм), 5 (0,25 мм),7 (0,25 мм),8 (0,5 мм). Короткие- впускные соответственно у которых зазор 0,25 мм и длинные, соответственно, выпускные на которых зазор 0,5 мм.
Мостик клапанов без износа, присутствует только след от контакта, соответственно проблем, которые могли быть вызваны износом мы не имеем:

Чтобы прокрутить коленвал, я использовал старый, проверенный способ:

И крутим по часовой стрелке…

Информацию по зазорам, кстати, и не только, можно подчерпнуть на информационной наклейке:

О как!

Собираем всё в обратной последовательности. Перед установкой форсунки проверяем толщину медной шайбы, она должна составлять 1,5 мм. Кстати, момент затяжки болтов крепления форсунок 15 Н*м. Получаем вот такой вид:

Что могу сказать по результатам регулировки клапанов… А вот перестали они цокать. Звук у работающего двигателя вновь стал таким когда я его забирал с салона. Шуму убавилось ощутимо! Обкатал полуторой сотней километров, впечатления только самые хорошие! По существу, все клапана были с увеличенными зазорами, то есть где должно быть 0,5 мм, там было и 0,7 и 0,8 мм, там где должно быть 0,25 мм, там и 0,35 мм и 0,4 мм. Вот так вот!
Заодно поменял ZF’овский бачок гура и жидкость гидроусилителя. Старая, кстати, темная на столько что цвета не видно! Взял Shell Spirax S2 ATF AX.

Замена вискомуфты на двигателе Cummins ISF 2.8 газели некст

Замена вискомуфты на двигателе Cummins ISF 2.8 газели некст

Неожиданно похолодало!) И ещё заводская вискомуфта, BorgWarner, портившая мне мозг с начала лета, начала доставлять
