Замена кулисы в Daewoo Nexia своими руками

Замена кулисы в Daewoo Nexia своими руками

Снимите старую втулку и установите новую на шарнир, напрессовывайте проушину на втулку, пока не появится канавка для стопорного кольца.

Реальное время работы от 2,5 часов до 3,5. Но хомут соединения вала и привода переключения передач не затягиваем. День, два и опять передачи разбежались.

Понятно, что это не крайняя мера, но все же поломку нормой назвать нельзя. В данном случае замена штока в механизме, отвечающем за переключения передач, рассматривается на примере того, что используется на Нексия, Ланос и Опель Кадет. Всем известно, что коробки передач на этих машинах надежны и при правильной эксплуатации прослужат долго. Следовательно, нужно просто поменять сальник, что реально сделать своими руками.

Большинство специалистов утверждает, что покупкой только одного сальника здесь наверняка не обойтись. Зачастую приходится вместе с сальником менять и шток, поскольку он имеет прямое отношение к самим механизмом переключения передач.

Сборка и регулировка кулисы.

Подготовительные работы

Сборка осуществляется в обратном порядке разбора. Кулиса была закреплена по центру при помощи штока с защелками. Установите рычаг коробки переключения передач в нейтральное положение.

Переходим к моторному отсеку, с правой стороны от тяги, которая уходит в коробку, необходимо нащупать пластмассовую заглушку. Выдерните ее, а в образовавшееся отверстие поместите сверло. Одной рукой возьмите тягу из коробки переключения передач и до упора поверните ее к себе, стоя лицом к автомобилю, это получится по ходу движения часовой стрелки. В это время, второй рукой придержите сверло.

Замена кулисы Daewoo Nexia

Слегка поворачивая тягу в разные стороны, вы ощутите, как сверло чуть углубилось и зафиксировало ее. Эти меры обеспечат вам свободный доступ сверху. Снизу автомобиля ослабьте хомут, связывающий рычаг коробки переключения передач с кулисой. Сверху, через моторный отсек, ослабьте затяжку болта для хомута, который соединяет вал переключения с приводом. Извлеките пружинный фиксатор и вытащите малую ось, которая соединяет шток переключения с кулисой.

Поверните ось, с помощью которой соединены привод переключения передач и кронштейн, в направлении против движения часовой стрелки, подденьте ее отверткой и извлеките, слегка потянув вверх. Теперь, когда кулиса отсоединена от рычага и от всей коробки переключения передач, она останется прикреплена своей центральной частью к закрытой площадке, расположенной в моторном отсеке. На штоке ее крепления сверху находятся защелки, отожмите их в разные стороны и потяните за направляющий шток.

Читайте так же:
Ресанта 160 регулировка тока ремонт

Теперь кулису можно спокойно извлечь, вытащите ее через верх. Следует заменить втулки на шарнирах привода. Возьмите пассатижи, снимите стопорное кольцо, разъедините соединение.

Если машине уже много лет. Обычно он вынимается просто вверх. Но при закисании вы его не вынете.

Если тянуть за пластинку, то вы ее оторвете. Она просто за вальцована на штыре. Если он все таки не закис вам надо всего лишь разжать пластинку на фото и потянуть вверх.

Но если он закис вам придется снимать заднюю опору целиком. Для этого вооружившись головками на 19, 17, 14 у меня так Начинаем снимать. Подставляем стойку под двигатель. Какой из вариантов будет для Вас более удобным, Вы сможете решить после прочтения статьи.

Думаю, что сейчас, не составит труда найти на авторынке или автомагазине, ремкомплект на привод переключения передач для автомобилей Daewoo Nexia Дэу Нексия , Daewoo Lanos Дэу Ланос , Chevrolet Lanos Шевроле Ланос , состоящий смотрим фото 1 из тяги выбора передач и пяти пластмассовых втулок с резиновыми кольцами.

К этому комплекту, следует еще купить отдельно — одну большую ось привода переключения и две маленькие с пружинными замками фото 2. Так же, рекомендую, ремонт привода переключения передач проводить параллельно с заменой штока и сальника механизма переключения передач.

Как это сделать, Вы сможете прочить вот здесь.

Замена кулисы в автомобиле Daewoo Nexia своими руками

Так в большинстве случаев проушины штока имеют довольно большую выработку как пример, большой выработки — фото 3. Вследствие этого шток механизма переключения передач лучше заменить. С запчастями разобрались… Переходим к инструменту.

Регулировка вилки переключения передач. — Трансмиссия — Daewoo Matiz и Ravon R2 Клуб — Форум

Снимите аккумуляторную батарею и опору аккумуляторной батареи. Отсоедините трос выбора и переключения передач в следующем порядке: Расположение болта крепления рычага выбора передач Дэу Матиз Выверните болты и снимите рычаг выбора. Выверните болт блокировки переключения.

регулировка тросов переключения передач daewoo matiz

Обязательно отверните болт блокировки переключения. В противном случае механизм управления переключением передач нельзя снять. Расположение болта крепления механизма переключением передач в сборе и прокладки Убедитесь, что рычаг переключения передач в нейтральном положении.

Читайте так же:
Правильная регулировка зажигания 402

регулировка тросов переключения передач daewoo matiz

Выверните болты и снимите механизм переключением передач в сборе и прокладку. Снимите рычаг переключения передач в следующем порядке: Выверните направляющий болт и снимите вал выбора переключения передач Дэу Матиз.

Расположение болтов крепления пластины выбора передач Выверните болты и снимите пластину с механизма управления переключением передач.

регулировка тросов переключения передач daewoo matiz

Шестерня и трос привода спидометра Дэу Матиз снятие и установка Снимите шестерню привода спидометра в сборе в следующем порядке: Снятие шестерни привода спидометра в сборе Матиз: Ослабьте гайку; отсоедините трос; выверните болт и снимите шестерню привода спидометра в сборе.

Снимаем две скобы фиксации тросов.

регулировка тросов переключения передач daewoo matiz

Монтаж нового троса осуществляется в обратном порядке, ничего сложного. Теперь о нюансах! Трос сцепления у меня ещё вполне пригоден, так что новый оставил на прозапас.

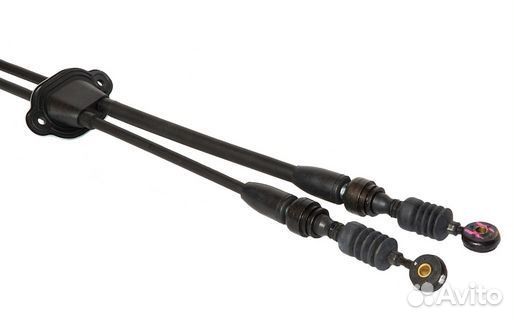

Замена троса переключения передач на Daewoo Matiz

С заказом троса КПП на Екзисте приследовали одни провалы, пришлось брать по наличию в автомагазине, он оказался от старой модели Матизиков, отличие во внешнем размере одного наконечника, который крепится к приводу включения передач на самой КПП, в этом нет ничего страшного, надо просто подложить шайбы под шплинт и наконечник сидит как влитой, люфтов нет, фото разницы.

Все делается из-под капота и из салона.

регулировка тросов переключения передач daewoo matiz

Единственный геморрой с которым я столкнулся- снятие стопорных шайб как под капотом, так и в салоне. Вот эти гадские шайбы.

регулировка тросов переключения передач daewoo matiz

Сидят они настолько туго, что все руки сбил пока снимал. И плоскогубцами пробовал, и отверткой, и WD-кой брызгал.

Элементы управления коробки передач Дэу Матиз

И только монтажка помогла. Всю душу вынули из меня эти стопоры, мать. Ну и коль уж полез- решил сделать короткоходку.

регулировка тросов переключения передач daewoo matiz

Поднял платформу рычага с помощью проставок из отрезков профиля 15х15 длиной 37 мм, плюс шайбы. Болты использовал М6 длиной 70 мм.

Элементы управления коробки передач Дэу Матиз

Снимите воздушный патрубок, соединяющий корпус воздушного фильтра и дроссельный узел. Снимите аккумуляторную батарею и опору аккумуляторной батареи. Отсоедините трос выбора и переключения передач в следующем порядке: снимите палец троса; снимите шайбы; отсоедините троса выбора и переключения передач; снимите Е-образный фиксатор троса; отсоедините тросы от кронштейна крепления тросов.

Читайте так же:
Как синхронизировать смартфон с автомагнитолой

Расположение болта крепления рычага выбора передач Дэу Матиз

Выверните болты и снимите рычаг выбора. Выверните болт блокировки переключения. Обязательно отверните болт блокировки переключения. В противном случае механизм управления переключением передач нельзя снять.

Расположение болта крепления механизма переключением передач в сборе и прокладки

Убедитесь, что рычаг переключения передач в нейтральном положении. Выверните болты и снимите механизм переключением передач в сборе и прокладку. Снимите рычаг переключения передач в следующем порядке: закрепите механизм управления переключением передач в сборе в тисках с мягкими губками;

Использование выколотки и молотка для снятия пальца рычага переключения передач Матиз, рычага переключения и пыльника

С помощью выколотки и молотка снимите палец рычага; снимите рычаг переключения; снимите пыльник.

Расположение направляющего болта и направление снятия вала выбора/переключения передач.

Выверните направляющий болт и снимите вал выбора переключения передач Дэу Матиз.

Расположение болтов крепления пластины выбора передач

Выверните болты и снимите пластину с механизма управления переключением передач.

Места проверки на отсутствие износа или повреждений кулачка переключения пятой/задней передач, пластины блокировки переключения, рычага выбора/переключения передач и вала выбора/переключения передач

Проверьте на отсутствие износа или повреждений кулачок переключения пятой/задней передач, пластину блокировки переключения, рычаг выбора/переключения передач и вал выбора/переключения передач.

Установка механизма управления переключением коробки передач Дэу Матиз проводите в последовательности, обратной снятию. Вверните направляющий болт переключения и затяните его моментом 18—28 Н·м. Установите механизм управления переключением передач и рычаг выбора передач и затяните болты моментом 18—28 Н·м. Вверните болт блокировки переключения передач и затяните его моментом 18—28 Н·м.

Шестерня и трос привода спидометра Дэу Матиз снятие и установка

Снимите шестерню привода спидометра в сборе в следующем порядке:

Снятие шестерни привода спидометра в сборе Матиз: 1 — гайка; 2 — трос; 3 — болт; 4 — шестерня привода спидометра в сборе.

Ослабьте гайку; отсоедините трос; выверните болт и снимите шестерню привода спидометра в сборе.

Расположение разъема датчика скорости автомобиля Дэу Матиз.

Отсоедините разъем датчика скорости автомобиля и снимите аккумуляторную батарею. Отсоедините боковой кабель панели инструментов.

Расположение уплотняющей втулки и направление извлечения троса спидометра Матиз.

Снимите уплотняющую втулку троса спидометра и извлеките трос спидометра из панели инструментов. Снимите уплотнительное кольцо с корпуса шестерни привода спидометра.

Читайте так же:
Почему после синхронизации времени

Снятие пальца шестерни привода спидометра и места проверки уплотнительного кольца и зубьев шестерни привода.

Снимите палец шестерни привода и отсоедините ведомую шестерню. Проверьте на отсутствие повреждений или разрыв уплотнительного кольца. Проверьте на отсутствие износа или повреждений зубья шестерни привода.

Установка троса привода спидометра Матиз проводите в последовательности, обратной снятию. Установите шестерню привода спидометра в картере коробки передач. Затяните болт шестерни привода спидометра моментом 4—7 Н·м.

Троса управления переключением передач Дэу Матиз снятие и установка

Элементы управлением переключения передач Матиз: 1 — ручка рычага переключения передач; 2 — кронштейн троса переключения передач; 3 — трос выбора передач; 4 — трос переключения передач; 5 — коромысло переключения передач; 6 — рычаг переключения передач; 7 — направляющий кронштейн рычага переключения передач.

Снимите воздушный патрубок, соединяющий корпус воздушного фильтра и дроссельный узел. Снимите аккумуляторную батарею и опору аккумуляторной батареи. Отсоедините трос выбора и переключения передач в следующем порядке: снимите палец троса; снимите шайбы; отсоедините троса выбора и переключения передач; снимите Е-образный фиксатор троса; отсоедините тросы от кронштейна крепления тросов. Снимите центральную консоль в салоне автомобиля. Отведите в сторону коврик пола для осмотра троса переключения передач. Отсоедините троса выбора и переключения передач от рычага в следующем порядке:

Отсоединение тросов выбора и переключения передач от рычага Дэу Матиз: 1 — зажим троса; 2 — серьга; 3 — Е-образный фиксатор троса выбора передач; 4 — трос выбора передач; 5 — палец троса переключения передач; 6 — Е-образный фиксатор троса переключения передач; 7 — трос переключения передач.

Снимите зажим троса выбора передач; снимите серьгу; снимите Е-образный фиксатор троса выбора передач; отсоедините трос выбора передач; снимите палец троса переключения передач; снимите Е-образный фиксатор троса переключения передач; снимите трос переключения передач.

Расположение гаек и вытягивание троса из салона Матиз

Отверните гайки и вытяните трос из салона автомобиля. Установка тросов управления переключением передач Дэу Матиз проводите в последовательности, обратной снятию. Осторожно вставьте тросы вперед в отверстие панели инструментов. Расположите тросы на рычаге выбора переключения передач. Подсоедините тросы выбора и переключения передач к коробке передач. Подсоедините трос переключения передач к рычагу в следующем порядке:

Подсоединение троса переключения передач к рычагу Матиз: 1 — серьга троса выбора передач; 2 — зажим; 3 — отвертка, установленная в регулировочное отверстие рычага выбора передач.

Вставьте серьгу троса выбора передач в палец рычага выбора передач; установите зажим оболочки троса управления рычага переключения передач; закрепите трос управления выбора передач к кронштейну рычага переключения передач Е-образным фиксатором; вставьте отвертку в регулировочное отверстие рычага выбора передач для предотвращения перемещения рычага переключения передач в нейтральном положении. Затяните регулировочную гайку троса выбора передач моментом 8—12 Н·м.

Читайте так же:
Регулировка клапанов омакс 125

Рычаг управления переключением передач Дэу Матиз снятие и установка

Для замены рычага переключения передач на Матизе снимите центральную консоль и отсоедините троса выбора и переключения передач.

Расположение болтов крепления рычага управления переключением передач в сборе

Выверните болты и снимите рычаг управления переключением передач в сборе. Установка рычага управления переключением передач проводите в последовательности, обратной снятию. Затяните болты крепления рычага моментом 4—7 Н·м. Отрегулируйте длину троса выбора передач на Матизе.

Регулировка привода управления коробкой передач

Регулировку привода управления коробкой передач выполняем при разъединении тяги управления с входным валом привода (например, при демонтаже коробки передач), а также при нечетком включении передач или при их самопроизвольном выключении.
Устанавливаем рычаг переключения передач в нейтральное положение.
В моторном отсеке…

Регулировка привода управления коробкой передач Шевроле Лачетти

…накидным ключом или головкой «на 12» ослабляем затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода.
В салоне автомобиля…

Регулировка привода управления коробкой передач Шевроле Лачетти

…преодолевая сопротивление фиксаторов рамки крепления чехла рычага переключения передач, снимаем рамку вместе с чехлом и выворачиваем чехол наизнанку.

Регулировка привода управления коробкой передач Шевроле Лачетти

Перемещаем рычаг переключения передач влево и, совместив отверстия в пластмассовом упоре рычага и корпусе механизма управления…

Регулировка привода управления коробкой передач Шевроле Лачетти

…вставляем в отверстия оправку — стержень диаметром 5,0 мм, например, хвостовик сверла.
В моторном отсеке…

Регулировка привода управления коробкой передач Шевроле Лачетти

…поворачиваем против часовой стрелки шток механизма переключения передач (для наглядности показано на снятой коробке передач)…

Регулировка привода управления коробкой передач Шевроле Лачетти

…и утапливаем фиксатор.
В этих положениях тяги управления и входного вала привода затягиваем болт клеммного соединения моментом 14 Н·м.
Вынув оправку из отверстий рычага и корпуса механизма управления, поворачиваем шток механизма переключения передач по часовой стрелке и вынимаем фиксатор. Проверяем четкость включения и выключения передач. При необходимости повторяем регулировку.
Дальнейшую сборку проводим в обратной последовательности.
