форсунки 4d56

Модераторы: SNOOPER, Nbf, алексей – Маленький Мук, drcham, BAlex, Romik, DenVer, Алекс

форсунки 4d56

Сообщение Omax86 » 30 апр 2015, 07:51

Приветствую всех. объясните, подскажите, 4D56 на Пыже, коротыш примерно 91-93 г.в. без интеркуллера, льет какая то форсунка, прежде чем снимать решил узнать, какое давление на впрыск норма для них? и можно ли их регулировать? сталкивался с совдеповскими стационарными дизилями, с такой проблемой, но там форсунки регулируемые.. а здесь как быть??

Re: форсунки 4d56

Сообщение extrim791 » 30 апр 2015, 09:26

Давление впрыска зависит от маркировки на гранях форсунки. Регулируется путем замены шайбы под пружиной внутри форсунки на бОльшую или меньшую толщину.
Если форсунка реально льет, обычно поможет замена распылителя, давление при этом обычно регулировать не требуется, с новым распылителем все приходит в норму.

Re: форсунки 4d56

Сообщение карел 10рус » 30 апр 2015, 18:10

extrim791 писал(а):Давление впрыска зависит от маркировки на гранях форсунки. Регулируется путем замены шайбы под пружиной внутри форсунки на бОльшую или меньшую толщину.
Если форсунка реально льет, обычно поможет замена распылителя, давление при этом обычно регулировать не требуется, с новым распылителем все приходит в норму.

А я когда меняю распылители всегда регулирую давление впрыска. Даже при покупки новых форсов тоже. И должен сказать ,что две форсунки из четырёх новых пришлось регулировать шайбами. Так что откуда у вас такая инфа?

Re: форсунки 4d56

Сообщение Omax86 » 01 май 2015, 07:47

а шайбы спец.? или подобрать можна какие? есть манюал по ентой процедуре? и какое все таки давление?

Re: форсунки 4d56

Сообщение карел 10рус » 01 май 2015, 08:38

Шайбы спец. Для регулировки используется 10 типов регулировочных шайб толщиной от 0.10 до 0.80 мм. Изменение толщины регулировочной шайбы на 0.1 мм , приводит к изменению давления начала впрыска топлива на 2.350 МПа. Я регулирую на 130 ( учитываю износ тнвд).

flamer Сообщения: 2325 Зарегистрирован: 20 май 2005, 11:34 Двигатель:: 4D56t;4D56EFI; Мой автомобиль(и):: П-2 1993,П-2 2004 Откуда: Ленинградская обл. Откуда: Мончегорск-Волхов Благодарил (а): 1 раз Поблагодарили: 93 раза

Re: форсунки 4d56

Сообщение flamer » 01 май 2015, 11:42

Лезвия от бритвы нашёл при регулировке у чела,ведь работали.

Re: форсунки 4d56

Сообщение Omax86 » 01 май 2015, 11:49

а какой там диаметр шайб? внешний/внутренний? и увеличиваем ,подкладываем шайбу и тем самым увелияиваем или уменьшаем давление?

Re: форсунки 4d56

Сообщение Omax86 » 04 май 2015, 05:24

maakis Сообщения: 42 Зарегистрирован: 07 окт 2014, 19:56 Двигатель:: 4d56t Мой автомобиль(и):: MPS Old, SuperSelect, гп 5.285 + pneumo diff lock Откуда: Ростов на Дону Откуда: город на Дону Благодарил (а): 1 раз Поблагодарили: 1 раз

Re: форсунки 4d56

Сообщение maakis » 04 май 2015, 22:24

Ну если согласно мануала, то для 56го мотора до 94го года без ЕГР 120-130 килограмм, с ЕГР до 1994 с егр, и полсе 1995 с ним 150-160 килограмм.
Отсюда получается что, для старого мотора требуются распылители 1120, для свежего 1300

pavpav Сообщения: 360 Зарегистрирован: 15 июл 2012, 20:13 Двигатель:: бензин 6G72 и дизель 4D56 Мой автомобиль(и):: МП4 и МПС К90 Откуда: Москва Откуда: Москва и МО Поблагодарили: 3 раза Контактная информация:

Re: форсунки 4d56

Сообщение pavpav » 05 авг 2016, 21:13

Подскажите по форсункам:

1. Заказал форсунки на 4D56 по вину, фирмы бош, пришли зексел, их надо регулировать или можно просто махнуть старые на новые?
2. Забыл заказать уплотнительные кольца, но есть набор тайваньских медных колец, можно их использовать? или там только оригинал надо ставить?
3. После замены форсунок надо ТНВД или что еще регулировать?
4. купил керамическую пасту SWAG для форсунок, стоит ей мазать? Или Слипкот 220 намазать? или на сухую собрать?
5. Момент затяжки форсунок?

antonn Сообщения: 511 Зарегистрирован: 07 дек 2012, 07:08 Двигатель:: 4d56t efi Мой автомобиль(и):: PAJERO SPORT 1 Откуда: Мурманск Благодарил (а): 9 раз Поблагодарили: 11 раз

Re: форсунки 4d56

Сообщение antonn » 07 авг 2016, 03:05

pavpav писал(а):Добрый вечер!

Подскажите по форсункам:

1. Заказал форсунки на 4D56 по вину, фирмы бош, пришли зексел, их надо регулировать или можно просто махнуть старые на новые?
2. Забыл заказать уплотнительные кольца, но есть набор тайваньских медных колец, можно их использовать? или там только оригинал надо ставить?
3. После замены форсунок надо ТНВД или что еще регулировать?
4. купил керамическую пасту SWAG для форсунок, стоит ей мазать? Или Слипкот 220 намазать? или на сухую собрать?
5. Момент затяжки форсунок?

1. Это индивидуальн, опресовать и проверить стоит на стенде, если есть возможность, если нет то и насосом можно пресануть(в поле). У меня зексель встал на 155 без регулировки на ура.

Читайте так же:
Как отрегулировать карбюратор к 496

2. Обязательно заменить НИЖНИЮ ШАЙБУ MD070718, иначе весь ремонт не имеет смысла. На место второй шайбы можно использовать любую медь подходящую по размерам, на худой конец -греть старые.

4. Зависит от религии

Re: форсунки 4d56

Сообщение mihail081270 » 07 авг 2016, 12:11

Всем здрастье хочу поменять у себя форсунки подскажите номера запчастей для этого мотор с интеркулером

pavpav Сообщения: 360 Зарегистрирован: 15 июл 2012, 20:13 Двигатель:: бензин 6G72 и дизель 4D56 Мой автомобиль(и):: МП4 и МПС К90 Откуда: Москва Откуда: Москва и МО Поблагодарили: 3 раза Контактная информация:

Re: форсунки 4d56

Сообщение pavpav » 14 авг 2016, 17:47

Поменял новые форсунки, посадил на пасту SWAG.
Уплотнительные колечки что ММС что Хкндай одинаковые, поставил ММС, хундай про запас.
Машина прибавила в динамике, но проблема разгона после 3000 об/мин не решена, полезу менять топливный фильтр и фильтр в баке.

Re: форсунки 4d56

Сообщение Гурон » 14 авг 2016, 19:56

ММС Паджеро2 пруль 93г 4D56t АКП клима2х зонная СВ27мГЦ, наФигатор, DVD, TV сабФуфер 2аккума на авиаконтакторах, кипятильник в блоке 220v,
” Лучше быть честным, чем добрым”, ” Лучшее – враг хорошего” Юра

pavpav Сообщения: 360 Зарегистрирован: 15 июл 2012, 20:13 Двигатель:: бензин 6G72 и дизель 4D56 Мой автомобиль(и):: МП4 и МПС К90 Откуда: Москва Откуда: Москва и МО Поблагодарили: 3 раза Контактная информация:

Re: форсунки 4d56

Сообщение pavpav » 14 авг 2016, 20:19

Выхлоп норм, люфта нет, патрубок надувается, масла в турбине нет, масло в двигателе не уходит.

займусь фильтрами, потом если не поможет поеду в турбо сервис.

pavpav Сообщения: 360 Зарегистрирован: 15 июл 2012, 20:13 Двигатель:: бензин 6G72 и дизель 4D56 Мой автомобиль(и):: МП4 и МПС К90 Откуда: Москва Откуда: Москва и МО Поблагодарили: 3 раза Контактная информация:

Re: форсунки 4d56

Сообщение pavpav » 17 авг 2016, 23:42

Я свою проблему решил, оказался забит топливный фильтр, причем прошел он 11т.км, теперь буду через 7.5 т.км менять его.

В бензобаке все чисто оказалось.

и черный дым на высоких оборотах пропал, ни когда не думал что топливный фильтр так сильно влияет на работу движка.

Re: форсунки 4d56

Сообщение Гурон » 25 авг 2016, 13:29

… и еще вопрос в догонку… Какие симтомы для замены форсунок. За девять лет ни разу не менял, двиг работает ровно….

ММС Паджеро2 пруль 93г 4D56t АКП клима2х зонная СВ27мГЦ, наФигатор, DVD, TV сабФуфер 2аккума на авиаконтакторах, кипятильник в блоке 220v,
” Лучше быть честным, чем добрым”, ” Лучшее – враг хорошего” Юра

Регулировка клапанов митсубиси л200 2 5 дизель 2008

#1 Сообщение дед » Сб май 19, 2018 09:26

Как работает полный привод, неисправности и диагностика.
Для начала немного теории необходимо.

Весь принцип включения и отключения у нас построен на двух датчиках, двух муфтах, двух вакуумный клапанах и одном вакуумном приводе. (про вакуумный насос не говорю)
Одна муфта прям под рычагом РК и им же приводится в действие, там же датчик. Датчик сообщает мозгу НАДО ЛИ включать передний мост или НЕТ.
Вторая муфта приводится в действие вакуумным приводом, и вместе с датчиком они находится в переднем мосту в районе правой полуоси. Этот датчик сообщает мозгу ВКЛЮЧЕН ЛИ или НЕТ передний мост.
Два вакуумных клапана находятся на правом крыле чуть ниже воздушного фильтра и управляют вакуумный приводом.
Вакуумный привод находится на переднем мосту с правой стороны и замыкает или размыкает муфту включения переднего моста.

Как работает вакуумный привод.
По сути это ёмкость, разделённая на две герметичный половинки мембраной, с тягой которая и двигает муфту включения переднего моста. Каждая половинка соединена со своим вакуумным клапаном. И откачивая воздух из одной или другой части привода, мы заставляем тягу двигаться в ту или иную сторону. Соответственно замыкая или размыкая муфту.

Как работают клапана:
На каждом клапане три выхода.
К первому подключен вакуумный насос.
Ко второму подключен вакуумный привод.
А третий сообщен с атмосферой. Другими словами дырка просто(на самом деле там заглушка, что бы грязь не сосать).

Подавая и снимая напряжения с клапана, мы сообщаем вакуумный насос через этот клапан либо с атмосферой, и тогда он качает в холостую, либо с вакуумным приводом муфты, заставляя её замыкаться или размыкаться в зависимости от того, на какой клапан подано напряжение.
По умолчанию, на заглушенном авто этот шток находится в положении ВКЛЮЧЕННОГО моста. Сделано это для того, что бы заводя машину на включенном полном приводе, он у нас сразу был включен. Ибо одному Богу известно в какой грязи и с каким углом поворота колёс мы завели машину. И может быть у нас нет возможности крутить руль или дёргаться туда сюда в ожидании, пока совпадут шлицы в муфте и ПП (надоело писать полынй привод) включится. А так он сразу включен. По этой же причине, когда ручка РК в положении 2Н, мы заводим машину, какое то время у нас моргает лампочка. Моргает она до тех пор, пока не насосётся вакуум, и не выключит муфту переднего моста.

Читайте так же:
Регулировка фар тлк 100

Имея этот скромный запас знаний можно начать разбираться со всевозможными морганиями лампочки полного привода.
И так, поехали.

Вариант 1.
Всё выключено, лампа не горит и не моргает.
Мы едем на заднем приводе, лампа не горит и не моргает, рычаг РК в положении 2Н, датчик в раздатке говорит мозгу, что включён только задний привод, перед подключать НЕ НАДО. Датчик в переднем мосту говорит перед ОТКЛЮЧЕН. В мосгу дебит с кредитом сходятся и лампа не горит и не моргает. Всё ок, идём читать другую тему форума.

Вариант 2.
Включаем передний мост, лампа загорается и горит постоянно.
Мы едем на заднем приводе, лампа не горит и не моргает, включаем ручкой РК полный привод, датчик в раздатке говорит мозгу ВКЛЮЧАЙ, тот включает, муфта замкнула полуось, второй датчик это видит и даёт сигнал, что мост ВКЛЮЧЕН! В мозгу сходятся дебит и кредит, полный привод работает, лампа уверенно светится. Всё ок, идём читать другую тему форума.

Вариант 3.
Включаем передний мост, лампа моргает постоянно, но полный привод работает.
Мы едем на заднем приводе, лампа не горит и не моргает, включаем ручкой РК полный привод, датчик в раздатке говорит мозгу ВКЛЮЧАЙ, тот включает, муфта замкнула полуось, а датчик в переднем мосту этого не видит, и говорит мозгу, что привод всё ещё выключен. Мозг в шоке, лампа моргает. Хотя полный привод работает. Меняем датчик переднего моста MR176697.

Вариант 4.
Включаем передний мост, лампа не горит и не моргает. Полный привод не работает.
Мы едем на заднем приводе, лампа не горит и не моргает, включаем ручкой РК полный привод, датчик в раздатке этого не видит, и никаких сигналов в мозг не отправляет. Передняя ось не подключается, машина остаётся заднеприводной. Меняем датчик в раздаточной коробке MB811555.

Вариант 5. (крайне редкий, но случается)
Включаем передний мост, лампа горит, но полный привод не включился.
Мы едем на заднем приводе, лампа не горит и не моргает, включаем ручкой РК полный привод, датчик в раздатке говорит мозгу ВКЛЮЧАЙ, тот включает, муфта замкнула полуось, датчик в переднем мосту это видит, отправляет сигнал что ПП включен, лампа горит, но полный привод не работает. Лопнула вилка на муфте включения полуоси MR453213.

Вариант 6.
Выключаем полный привод, лампа остаётся гореть.
Мы едем на полном приводе, переводим ручку РК в положение 2Н, датчик в раздатке этого не видит, и не даёт сигнал в мозг на размыкание муфты в переднем мосту. Муфта в раздатке выключилась, полный привод выключился, машина стала заднеприводной, но лампа горит. Залип датчик в раздатке MB811555. Это маловероятно, но я не могу про это не написать.

Вариант 7. Выключаем полный привод, лампа моргает.
Мы едем на полном приводе, переводим ручку РК в положение 2Н, датчик в раздатке это видит, даёт сигнал в мозг на размыкание муфты в переднем мосту и дальше три варианта:
1 — Муфта разомкнулась, но датчик этого не видит. Мозг в шоке, лампа моргает. Меняем датчик переднего моста MR176697.
2 — В вакуумном приводе порвана мембрана и создаваемого разряжения не хватает, что бы пересилить пружину и разомкнуть муфту. Датчик видит что муфта всё ещё замкнута, лампа моргает. Меняем вакуумный привод MB620790. (На Ali 1700р c доставкой)
3 — неисправен клапан или шланги. Не создаётся или создаётся недостаточно разряжения что бы пересилить пружину и разомкнуть муфту. Датчик видит, что муфта всё ещё замкнута и лампа моргает. Меняем клапана MB937731. (700р на Ali с доставкой)

Как быстро диагностировать какой из этих трёх вариантов у вас?
Заезжаем на эстакаду, машину не глушим, включаем задний привод, убеждаемся что машина не самоизлечилась и лампа по прежнему моргает. Лезем под машину. По очереди снимаем два шланга на вакуумном приводе. Из них должен шипеть только один. Не важно какой, они не могут сами перепутаться. Если один шипит, значит с клапанами всё норм*. У вас порвана мембрана в приводе. Если шипят оба, один сильнее другой слабее или одинаково, значит менять клапана. Если не шипит не один, либо клапана сдохли либо вакуумный насос.

Почему я поставил звёздочку*
Продвинутый юзер на этом моменте возмутился бы, как это оба исправны? Мол вдруг не работает клапан который замыкает муфту!?
И был бы прав.
Но и хрен бы с ним, у нас есть пружина которая делает это без всяких клапанов по умолчанию. И на работе лампочки это ни как не отражается, а речь именно о её работе.

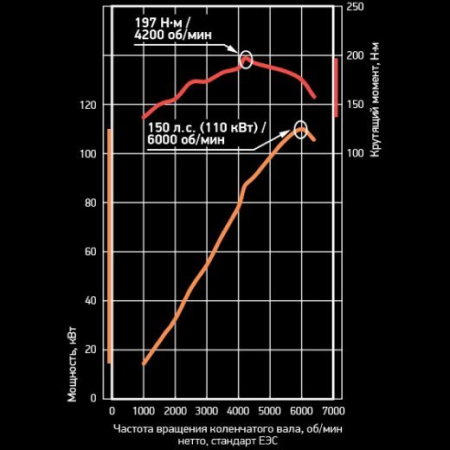

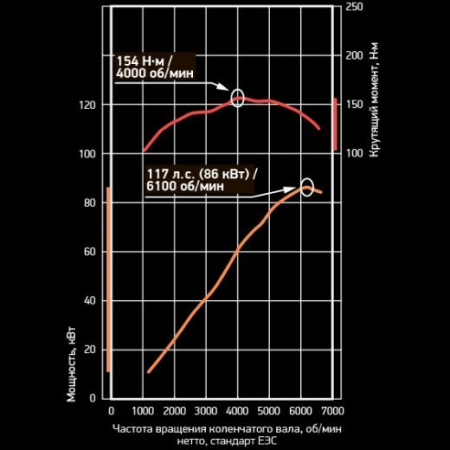

Характеристики

Двигатель 4N15 стал результатом совместной работы компаний Mitsubishi Motors Corporation и Mitsubishi Heavy Industries, Ltd. Это сверхэкономичный 4-цилиндровый силовой агрегат с полностью алюминиевой конструкцией, двумя верхними распределительными валами (DOHC), 16 клапанами, цепным приводом ГРМ, аккумуляторной топливной системой высокого давления, непосредственным впрыском, уменьшенной токсичностью отработавших газов и самой низкой степенью сжатия в своем классе.

Читайте так же:
Трос регулировки оборотов карбюратора

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ПОВЫШЕННОЙ МОЩНОСТИ

Двигатель 4N15 стал результатом совместной работы компаний Mitsubishi Motors Corporation и Mitsubishi Heavy Industries, Ltd. Это сверхэкономичный 4-цилиндровый силовой агрегат с полностью алюминиевой конструкцией, двумя верхними распределительными валами (DOHC), 16 клапанами, цепным приводом ГРМ, аккумуляторной топливной системой высокого давления, непосредственным впрыском, уменьшенной токсичностью отработавших газов и самой низкой степенью сжатия в своем классе.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ПОВЫШЕННОЙ МОЩНОСТИ

Super Select 4WD II

Самая впечатляющая и совершенная полноприводная трансмиссия, когда-либо разработанная специалистами MITSUBISHI Motors Corporation. Новый L200 унаследовал от предыдущей модели систему Super Select 4WD, но управление полным приводом стало значительно проще за счёт нового селектора выбора режимов движения.

Конструкция трансмиссии Super Select 4WD позволяет переключаться с экономичного режима привода на одну ось на режим полного привода непосредственно во время движения на скорости до 100 км/ч — незаменимое качество, когда дорожное полотно неожиданно становится скользким. Если земля под колесами вязкая, водитель может включить блокировку межосевого дифференциала, чтобы мощность равномерно распределялась на обе оси, и таким образом увеличить тяговое усилие. Максимальная проходимость достигается при включении понижающей передачи, в этом режиме почти удваивается крутящий момент на каждой передаче. На понижающей передаче 4LLc L200 без труда преодолевает подъемы, снег или грязь.

Режимы полного привода

Задний привод, прямая передача

Идеальный вариант для города и загородных скоростных магистралей. Режим привода на заднюю ось — это плавный, динамичный ход.

Полный привод, прямая передача

В режиме полного привода крутящий момент, передаваемый на переднюю и заднюю оси, распределяется в соотношении 40:60, тем самым обеспечивая лучшее сцепление колес с дорогой, безопасность и управляемость. А это особенно важно при движении в условиях плохой погоды или при буксировке прицепа.

Полный привод с заблокированным межосевым дифференциалом, прямая передача

Благодаря равномерному распределению мощности между передней и задней осью в этом режиме улучшается сцепление колес со скользкими и рыхлыми поверхностями.

Полный привод с заблокированным межосевым дифференциалом, понижающая передача

На понижающей передаче на колеса передается максимальный крутящий момент. Это важное условие для преодоления подъемов и безопасности при спуске с крутых склонов.

Спецификации и цены

Представленные комплектации актуальны для 22 модельного года.

Указанная цена – является максимальной ценой реализации автомобилей Дилером. Цена перепродажи автомобилей Дилером может отличаться в меньшую сторону. Цена перепродажи автомобилей Дилером указана без учета стоимости дополнительного оборудования и аксессуаров. Цена указана за автомобиль соответствующей комплектации белого цвета W32. Доплата за цвет (кроме цвета белый перламутр) — 21 000 рублей. Доплата за цвет белый перламутр W54 — 31 000 рублей.

1) Стоимость c 01.10.2021 по 31.10.2021 г., автомобиля Mitsubishi L200 2021 года выпуска, 2022 модельного года в комплектации 2.4 DID Invite MT (Инвайт) с без учета доплаты за цвет. Предложение ограничено, о наличии а/м уточняйте в официальных дилерских центрах. Не является публичной офертой.
На фотографии изображен а/м Mitsubishi L200 2.4 DID Instyle AT (ди ай ди Инстайл АТ).
2) Условия кредитования на покупку автомобиля (а/м) L200: Банк-кредитор АО МС Банк Рус, лицензия ЦБ РФ № 2789. Мин. /макс. сумма кредита — 150 000 руб. /99,99% от стоимости а/м, валюта — рубли РФ. Первоначальный взнос — от 50% от цены а/м, срок кредита —36 мес., процентная ставка в кредитном договоре — 3,0%, макс. размер последнего платежа – до 55% от цены а/м. Ставка действует при условии сдачи в трейд ин а/м Mitsubishi; при приобретении услуги страхования жизни и здоровья, утраты трудоспособности и оформлении полиса КАСКО при страховании по рискам «ущерб» и «угон а/м» (КАСКО) на полную стоимость а/м в любой страховой компании из перечня, размещенного на сайте www.mcbankrus.ru. Без услуги «Защита платежей» и без оформления полиса КАСКО ставка увеличивается на 11,9%. Обеспечение по кредиту — залог приобретаемого а/м. Предложение действует с 01.10.2021 по 31.10.2021 г., носит информационный характер, не является публичной офертой. Подробнее по тел. 8 800 770-05-70.

Drive Your Ambition — Воплощение твоих амбиций. Данный интернет-сайт носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Для получения подробной информации обращайтесь в официальные дилерские центры автомобилей MITSUBISHI или по телефону 8-800-200-05-25. © ООО «ММС Рус». 2019. Юридическая информация.

Тема: 4B12 (2.4 л): Регулировка клапанов на бензиновом двигателе 2.4 л Mitsubishi Outlander XL, Citroen C-Crosser и Peugeot 4007

4B12 (2.4 л): Регулировка клапанов на бензиновом двигателе 2.4 л Mitsubishi Outlander XL, Citroen C-Crosser и Peugeot 4007

В двигателе серии 4B1* нет гидрокомпенсаторов!

Проверка зазоров клапанов, а при необходимости регулировка зазора клапанного механизма двигателя 4B12 Peugeot 4007 и Citroen C-Crosser по рекомендации завода изготовителя производится каждые 60000 км пробега #post105677

Читайте так же:
Регулировка клапанов 4в12 mivec

Проверка зазоров клапанов, а при необходимости регулировка зазора клапанного механизма двигателя 4B12 Mitsubishi Outlander XL по рекомендации завода изготовителя производится каждые 90000 км пробега #post141149

Регулировка зазора клапанов двигателя 2.4 4B12 ==> ВИДЕО

  • Снятие-установка головки блока цилиндров (ГБЦ) двигателя 4B12 (на автомобиле). Инструкция Peugeot/Citroen
  • Контроль и регулировка зазора в клапанах (клапанного зазора) двигателя 4В12. ИнструкцияPeugeot/Citroen, Service Manual
  • Перечень запчастей Peugeot 4007 и Citroen C-Crosser. Partsnumber #post105711, #post105698
  • Перечень запчастей Mitsubishi Outlander XL. Partsnumber #post105697
  • Регулировочные стаканчики от Dodge/Chrysler #post385645, #post385646
  • Прокладка клапанной крышки 4B12 #post403580
  • Регулировка клапанов в картинках на примере Додж Калибр с двигателем 4B12 #post403628

2 пользователей сказали cпасибо Балу за это полезное сообщение:

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

Цитата ВячеславК:
Если двигатель 4B12 то клапана и впускные и выпускные без гидрокомпенсаторов.
Я на своей машине регулировал тепловые зазоры клапанов (Обший пробег 60 тыс. км, пробег на газу 35 тыс. км) Клапана регулируются заменой стаканчиков с разной толщиной донышка. В моем случае каждый стаканчик сошлифовывали (0,05. 0,15 мм), новые стаканчики надо заказывать цена их ориентировочно 15$ за один. Велечины отклонения зазоров выложу завтра.

Цитата Nicolajka
снимаешь крышку,мериешь зазоры,снимаешь стаканы смотришь что на них написано,воспользовавшись математикой высчитываешь высоту необходимых,именно 1 из 30 возможных,она должна уменьшаться если зазор меньше нужного или увеличиваться если зазор больше,что явно не в твоем случае,официалы гонят,на экзисте подбираются стаканы,а не гидрокомпенсаторы 🙂

Цитата martinleo:
То есть, у тебя зазоры не увеличились, а уменьшились.

Цитата ВячеславК:
Зазоры в ГРМ кулачёк-толкатель уменьшились.

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

Цитата ВячеславК:
Кулачки находятся на распредвале. Спецы сняли распредвалы с головки блока а затем стаканчики вытаскиваются в верх. Для удобства их доставали магитом. На стаканчике с внутренней стороны указата толщина донышка. При снятии распредвалов натяжители цепи выскочили друг к другу и потом чтобы их поставить в начальное положение надо было снять крышку закрывающую цепь ГРМ. Для этого поддомкрачивали двигатель, снимали опору двигателя, ремень генератора и все его натяжные ролики. Небольшой отчет (то что я видел) я напишу и выложу на днях.

В книге издательсва "Третий Рим" по ОутлендеруXL подробно описан ремонт 3-х литрового двигателя, а по двигателю 2,4л — только 2 страницы общей информации. В книге издательстав "Монолит" вообще описан другой двигатель (наверно с предыдущего Оутлендера или с Грандиса)

Цитата ВячеславК:
Выкладываю данные по зазорам.

Цитата Artur-TranSat:
Откуда такая точность, Вячеслав?

Цитата ВячеславК:
Зазоры до ремонта и после ремонта измерялись набором щупов (щюпы с шагом 0,05мм) Например Щуп толшиной 0,20 мм проходит в зазор, седующий щуп толщиной 0,25 мм не проходит значит велечина зазора находится в пределах между 0,20 и 0,25мм например 0,22. Есть набор дюймовых щупов там шаг ее меньше т.е. можно точнее измерить.
В моём случае зазоры на впускных клапанов №4 и №6 до ремонта осталиль в норме (т.е щуп 0,20 проходит, щуп 0,25 не проходит). для наглядности графика-гистограмы я указал эти велечины не 0 мм, а 0,01мм. Скорее всего шлифовщик и сошлифовал с них 0,01. 0,02 мм
А вообще стаканчики шлифовалиль на плоскошлифовальнос станке и сошлифовать 0,01мм не прблема.

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

Цитата HLG:
Параметры по шлифовке кто давал? Ты? И как их шлифовали видел?

Цитата ВячеславК:
Сколько сошлифовывать они определялись сами. Я изначально им высказал пожелания чтобы зазоры сделали с плюсовым допуском (т.е. впускные 0,23мм=0,20 0,03 выпускные 0,33мм= 0,30 0,03). Но мастер сказал чтоб я не пререживал, он сделает столько сколько надо и потом на собраном двигателе покажет новые зазоры.
Они перед снятием распредвалов промерили все зазоры, а потом сняв распредвалы, стаканчики вытаскивали по одному и носили в соседнее помещение на шлифовку. Сам процесс шлифовки я не видел. Хотя мастер говорил что можно посмотреть. У меня не возникло опасение за качество шлифовки, учитывая что эта фирма специализируется на ремонте головок, знакомые, которые их рекомендовали говорили что многие фирмы в Донецке снмают головку с машины и относят им в ремонт. Наверняка их шлифовщик грамотно определился какую поверхность стаканчика брать за базу для шлифовки.
У меня возникали опасения, что поверхность стакана по которой трётся кулачёк цементирована на определённую глубину и не получится ли так что поле шлифовки останется менее твёрдая поверхность? Этот вопрос я задал ихнему мастеру (а до этого заранее посмотрел в справочнике по термообработке деталь — цементируется на глубину 0,5. 0,7мм), он сказал приблизительно тоже самое. Думаю в связи с эти больше 0,2мм не стоит с них сошлифовывать.
На сколько я знаю стакан в колодце в прцессе работы двигателя постоянно вращается, это заложенно крнструктивно, чтобы кулачёк не тёр по одному месту на стаканчике.
После ремонта машина уже прошла пару тысяч км. Пока всё нормально. Через 20 тыс. км я проверю зазоры (предположительно в октябре 2011г. если раньше ничего не случится.)

Читайте так же:
Порядок регулировки грм 2107

В пошлый раз забыл выложить ещё одну фотку (снята на телефон качество плохое)

Теперь интересно другое — есть ли какие-то данные завода-изготовителя по данному ДВС по срокам регулировки — на каком пробеге делать?

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

Посмотрел Service Manual на ХЛюпан. Там по ДВС 2,0 литра инфа

Балу добавил 01.02.2011 в 11:16
Посмотрел по каталогу размеры стаканов:
3.000
3.015
3.030
3.045
3.060
3.075
3.090
3.105
3.120
3.135
3.150
3.165
3.180
3.195
3.210
3.225
3.240
3.255
3.270
3.285
3.300
3.315
3.330
3.345
3.360
3.375
3.390
3.405
3.420
3.435
3.450
3.465
3.480
. далее с шагом 0,015.
3.660
3.675
3.690

Цена на Мицувские по 800 руб за штучку, по ПСА — 450 руб Не уж то ПСА лицом к нам повернулось?

1 пользователь сказал cпасибо Балу за это полезное сообщение:

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

МиниатюрыМиниатюры

1 пользователь сказал cпасибо Балу за это полезное сообщение:

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

МиниатюрыМиниатюры

1 пользователь сказал cпасибо Балу за это полезное сообщение:

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

МиниатюрыМиниатюры

2 пользователей сказали cпасибо pinzet за это полезное сообщение:

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

МиниатюрыМиниатюры

1 пользователь сказал cпасибо Балу за это полезное сообщение:

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение
  • Readme.txt‎ (1.2 Кб, Просмотров: 95)

2 пользователей сказали cпасибо pinzet за это полезное сообщение:

  • Просмотр профиля
  • Сообщения форума
  • Личное сообщение

Контроль и регулировка зазор в клапанах (клапанного зазора) двигателя 4В12

Note: Perform the valve clearance check and adjustment at the engine cold state.
1. Remove all ignition coils.
2. Remove the cylinder head cover.
Caution: Turn the crankshaft always clockwise.

3. Turn the crankshaft clockwise, and align the timing mark on the exhaust camshaft sprocket against the upper face of the cylinder head as shown in Figure. Therefore, No.1 cylinder goes to the compression top dead centre.

4. Using a thickness gauge, measure the valve clearance with the arrow shown in Figure. If deviated from the standard value, make note for the valve clearance.
Standard value:
Intake valve 0.20 ± 0.03 mm
Exhaust valve 0.30 ± 0.03 mm

5. Turn the crankshaft clockwise 360 degrees, and put the timing mark on the exhaust camshaft sprocket in position shown in Figure. Therefore, No.4 cylinder goes to the compression top dead centre.

6. Check the valve clearance with the arrow shown in Figure. In the same procedure as 4.
7. If the valve clearance is deviated from the standard value, remove the camshaft and the valve tappet. For the camshaft removal, refer to Camshaft Removal and Installation ==> .

8.Using a micrometer, measure the thickness of the removed valve tappet.

9. Calculate the thickness of the newly installed valve tappet through the following equation.
A: thickness of newly installed valve tappet
B: thickness of removed valve tappet
C: measured valve clearance
Equation
Intake valve: A = B + (C — 0.20 mm)
Exhaust valve: A = B + (C — 0.30 mm)

note The valve tappet ranges 3,000 — 3,690 mm and has 47 types per 0.015 mm. The thickness below a decimal point is stamped on the reverse side of the valve tappet.

10. Install the valve tappet selected through the procedure 9, and put the camshaft in position. For the camshaft installation, refer to Camshaft Removal and Installation ==>.
11. After installing the timing chain, measure the valve clearance using the procedure 3 to 6. Confirm the clearance is within the standard value.
caution Completely remove all the old liquid gasket, which might be remaining among the components.
12. Remove any liquid gasket remaining on the cylinder head cover, the timing chain case and the cylinder head.
13. Using white gasoline and so on, degrease the cylinder head cover, timing chain case and cylinder head.
Caution: The cylinder head cover should be installed within 3 minutes of applying liquid gasket.

14. Apply a 4 mm bead of liquid gasket as illustrated.
Specified sealant: Three bond 1217G or equivalent

15. Install the cylinder head cover and tighten the tightening bolts using the following procedures.
(1) Temporarily tighten to the following torque in order shown in the illustration.
Tightening torque: 3.0 ± 1.0 N·m
(2) Tighten to the specified torque in order shown in the illustration.
Specified torque: 5.5 ± 0.5 N·m

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
