Toyota Carina Тойота Карина 5A-FE и 7A-FE регулировка клапанов

Диагностика и корректировка тепловых зазоров в клапанах
Внимание: диагностика и корректировка тепловых зазоров в клапанах проводятся на холодном двигателе.
1. Отделите жгут проводки.
2. Отделите трубопроводы системы вентиляции картера.
3. Отделите высоковольтные кабеля.
4. Демонтируйте крышку головки блока цилиндров автомобиля Toyota Carina.
5. Поставьте поршень первого цилиндра в расположение Bmt в такте сжатия.
а) Прокрутите шкив коленчатого вала по часовой стрелке и соедините канавку на шкиве с меткой «о» на крышке №1 ремня привода распределительного вала.

б) Убедитесь, что отверстие на шкиве привода распределительного вала совпало с меткой на крышке подшипника.

Если это положение не выполняется, то прокрутите коленчатый вал по часовой стрелке на 1 оборот (360°) и вновь соедините канавку на шкиве с аналогичной меткой. 3. Проконтролируйте тепловой промежуток в клапанах, отмеченных на рисунке:

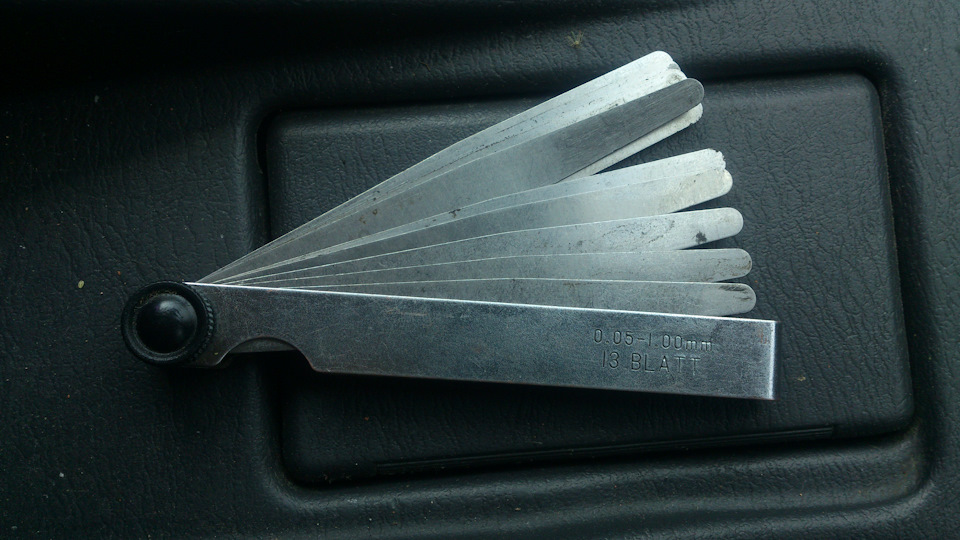

а) С участием щупа проверьте промежуток меж толкателем клапана и затылком кулачка распределительного вала. ) Запишите значения степени зазора, выходящего за заданные пределы. Дaнные значения будут применены для подбора нужной степени регулировочной шайбы. Номинальный тепловой промежуток в клапанах (на холодном двигателе):
впускных 0,15- 0,25 мм
выпускных 0,25 — 0,35 мм

4. Прокрутите коленчатый вал на единственный оборот (360°) и вновь соедините канавку на шкиве с аналогичной меткой, как это указано в параграфе 2, и проконтролируйте зазоры в клапанах, отмеченных на рисунке, повторив процедуру параграфа 3.

5. Откорректируйте тепловой промежуток в
клапанах.
Примечания:
— в данных двигателях для корректировки теплового зазора в клапанах понадобится снятие распределительных валов.
— поскольку осевой промежуток распределительного вала очень мал, то при демонтаже вала его надлежит придерживать в горизонтальном позиционировании. В противном случае вероятно неисправность посадочного места упорной шайбы распределительного вала в головке блока цилиндров, что может вызвать заедание или поломку распределительного вала. Аналогичные требования нужно исполнять и при монтаже распределительных валов.
— способы корректировки зазора впускных и выпускных клапанов несколько отличаются друг от друга.
8?
5.1. Откорректируйте тепловые зазоры во впускных клапанах. 5.1.1. Демонтируйте распределительный вал впускных клапанов, а) Прокрутите шкив коленчатого вала таким образом, чтобы отверстие во вспомогательной шестерне оказалось наверху; при этом кулачки 1 -го и 3-го цилиндров в одинаковой степени нажимают на толкатели соответст- б) отверните 2 болта и демонтируйте крышку 1-го подшипника распределительного вала.
в) прикрепите вспомогательную шестерню распределительного вала к ведущей шестерне при помощи установочного болта.

Вспомогательная шестерня
Установочный болт

Рекомендуемые размеры установочного болта: диаметр — 6 мм, шаг резьбы -1,0 мм, длина -16-20 мм. Замечание: при демонтаже распределительного вала убедитесь, что напряжение скручивания, передаваемое на вспомогательную шестерню от пружины, снимается вышеприведенной операцией. г) Размеренно отпустите и демонтируйте восемь болтов крышек подшипников распределительного вала за несколько проходов в последовательности, указанной на рисунке. Далее демонтируйте крышки подшипников и распределительный вал.

Внимание:
— если распределительный вал не снимается при реализации предписанных операций, еще paз поставьте крышку подшипника №3 и зажмите ее двумя болтами.
— после этого поочередно отпустите и открутите болты, единовременно стараясь вытянуть распределительный вал за шестерню.
— не пытайтесь демонтировать распределительный вал, прилагая внушительные усилия или с участием дополнительных рычагов и инструментов.

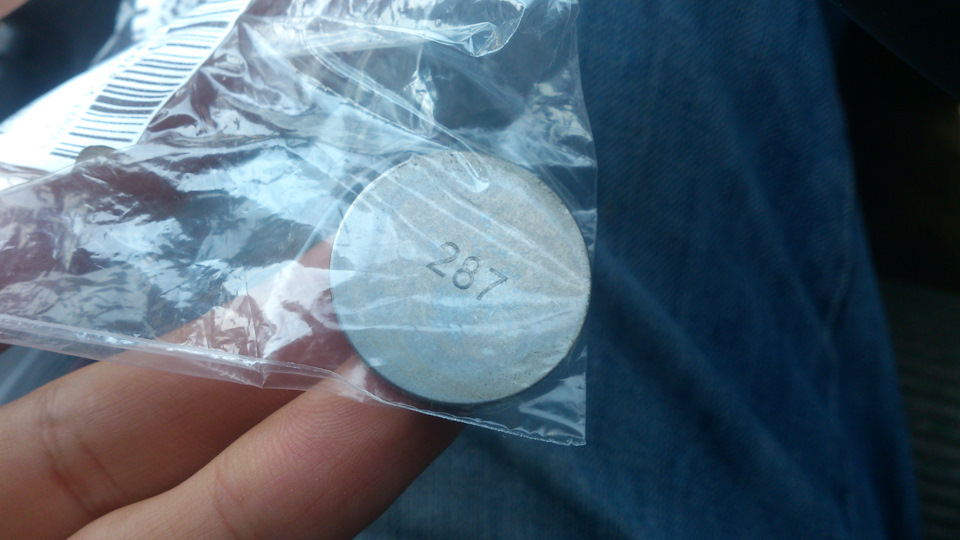

5.1.2. Уберите регулировочную шайбу с участием маленький отвертки.
5.1.3. Выясните объем (толщину) регулировочной шайбы, обеспечивающей промежуток в соответствии с техническими условиями.?
а) микрометром проверьте толщину демонтированной регулировочной шайбы.
б) по формуле выясните толщину новой регулировочной шайбы, которая обеспечит желательный тепловой промежуток в клапанах:
Для впускных
клапанов n=t + (а -0,20) мм.
где N — толщина новой шайбы. Т — толщина демонтированной (отработавшей) шайбы, А — измеренный промежуток в данном клапане.
в) подберите регулировочную шайбу, толщина которой более недaлеко подходит к вычисленному значению.
Замечание: регулировочные шайбы имеют 16 размеров (значении толщины) от 2,55 мм до 3,30 мм через 0,05 мм.
5.1.4. Поставьте новую регулировочную шайбу на толкатель клапана.
5.1.5. Поставьте распределительный вал впускных клапанов Тойота Карина.
а) Прокрутите шкив коленчатого вала и поставьте распределительный вал выпускных клапанов в такое положение, чтобы его установочный стержень был выше среза головки блока цилиндров.

установочный болт
установочный стержень

б) нанесите консистентную смазку на упорные плоскости распределительного вала.
в) совместите шестерню распределительного вала впускных клапанов с шестерней распределительного вала выпускных клапанов, совместив установочные риски обеих шестерен.
Внимание: нужно различать установочные риски от рисок Вмт и не применять последние в этом случае.
г) после этого заведите распределительный вал в постели подшипников, сохраняя зацепление шестерен.
Внимание: такое расположение распределительного вала допускает кулачкам первого и третьего цилиндров размеренно надавить на толкатели соответствующих клапанов.
д) установите на место четыре крышки подшипников распределительного вала.
е) нанесите тонкий пласт двигательного масла на резьбы и под головки болтов фиксации крышек Подшипников распределительного вала.
ж) установите и размеренно зажмите восемь болтов фиксации крышек подшипников за несколько проходов в предписанной очерёдности.
Момент затяжки 13 Н м

з) снимите установочный болт.
и) установите крышку 1-го подшипника меткой вперед.
Внимание: если крышка 1-го подшипника не встает на место, то с участием отвертки передвиньте распределительный вал назад. к) Наложите тонкий пласт двигательного масла на резьбу и под головки болтов крышек подшипников распределительного вала.
л) Поставьте и размеренно зажмите 2 болта крышки переднего подшипника за несколько проходов.
Момент затяжки 13 Н м
л) Прокрутите коленчатый вал и проконтролируйте совпадение рисок.
установочные риски

установочный болт
риски Вмт

5.1.6. Проконтролируйте зазоры в клапанах. 5.2. Откорректируйте тепловые зазоры в выпускных клапанах. 5.2.1. Демонтируйте регулировочные шайбы.
а) поверните коленчатый вал таким образом, чтобы выступ кулачка регулируемого клапана был ориентирован вверх.
б) расположите выемку толкателя клапана по направлению к передней секции автомобиля.

Читайте так же:
Регулировка дверей тойота исис

Передняя Выемка часть автомобиля

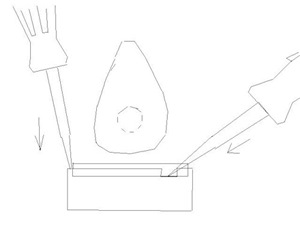

в) Применяя орудие (а), надавите на толкатель и поставьте орудие (в) меж кулачковым валом и толкателем. После этого демонтируйте орудие (а).

Внимание: — Введите орудие (в) под небольшим углом со стороны, обозначенной цифрой «9», как изображено на рисунке. При этом выемка обязана находиться в положении, показанном на рисунке.

— приспособление (в) не надлежит вводить слишком глубоко, чтобы не защемить регулировочную шайбу Для предупреждения заклинивания вводите орудие гибко со стороны распределительного вала впускных клапанов, как изображено на рисунке.
— профиль кулачка затрудняет монтаж механизма (в) под 3-м кулачком со стороны распределительного вала впускных клапанов. Для замещения этой регулировочной шайбы орудие (в) надлежит поставить со стороны выпускных клапанов.
г) Уберите регулировочную шайбу маленький отверткой и магнитным стержнем.

5.2.2. Выясните объем (толщину) регулировочной шайбы, обеспечивающей промежуток в соответствии с техническими условиями.
а) микрометром проверьте толщину демонтированной регулировочной шайбы.
б) по формуле выясните толщину новой регулировочной шайбы, которая обеспечит желательный тепловой промежуток в клапанах:
Для выпускных
клапанов n=t + (а-0,30) мм
где N — толщина новой шайбы. Т — толщина демонтированной (отработавшей) шайбы, А — измеренный промежуток в данном клапане.
в) подберите регулировочную шайбу, толщина которой более недaлеко подходит к вычисленному значению.
Замечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм с промежутком 0,05 мм.
5.2.3. установите новую регулировочную шайбу.
а) установите шайбу на толкатель клапана.
б) приспособлением (а) надавите на толкатель и уберите орудие (в).

5.2.4. Проконтролируйте тепловой промежуток в клапанах.
7. Поставьте крышку головки блока цилиндров Toyota Carina.
а) удалите прежний герметик.
б) нанесите пласт свежего герметика в места, показанные на рисунке.

в) установите прокладку под крышку головки блока цилиндров.
г) установите крышку головки блока, закрепив ее четырьмя гайками, установленными на уплотняющие шайбы.
Момент затяжки гаек 6 Нм
8. Состыкуйте высоковольтные кабеля.
9. Состыкуйте трубопроводы системы вентиляции картера.
10. Состыкуйте жгут проводки.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Операции по регулировкам клапанов двигателя Тойота 4A-FE, 5A-FE, 7A-FE

Двигатели Toyota 4A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона (АЕ92, АЕ95, АТ171 и AT180)

— Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники. Неправильное обращение с проводами может привести к внутренним разрывам проводов.

— Снимите защитный кожух электропроводки двигателя и отсоедините электропроводку от крышки головки блока цилиндров.

— Отсоедините шланги системы принудительной вентиляции картера от клапана вентиляции картера.

— Отверните 3 колпачковые гайки, снимите резиновые втулки и крышку головки блока цилиндров вместе с прокладкой.

Двигатели Toyota 4A-FE (AE101, AT190), 5A-FE и 7A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона, Кариб, Спринтер

— Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники. Неправильное обращение с проводами может привести к внутренним разрывам проводов.

— Отсоедините разъем генератора, провод генератора, разъем датчика аварийного давления масла, два хомута электропроводки.

— Отвернув два болта, снимите защитный кожух электропроводки двигателя и отсоедините электропроводку от крышки головки блока цилиндров.

— Отсоедините 2 шланга системы принудительной вентиляции картера от крышки головки блока цилиндров.

— Отверните 4 колпачковые гайки и снимите уплотнительные шайбы, крышку и прокладку крышки.

Двигатели Toyota 4A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона (AE92, AE95, AT171 и AT180)

Убедитесь, что толкатели клапанов 1-го цилиндра свободны, а толкатели клапанов 4-го цилиндра — зажаты.

Если это условие не выполняется, то поверните коленчатый вал по часовой стрелке на 1 оборот (3600) и снова совместите канавку на шкиве с соответствующей меткой.

Двигатели 4А-FE (AE101 и AT190), 5A-FE и 7A-FE автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона, Кариб, Спринтер

Убедитесь, что отверстие на шкиве привода распределительного вала совпало с меткой на крышке подшипника.

— С помощью щупа измерьте зазор между толкателем клапана и затылком кулачка распредвала.

— запишите значения величины зазора, выходящего за пределы, указанные в технических условиях; эти значения будут использованы для подбора регулировочной шайбы необходимой величины.

Номинальный тепловой зазор в клапанах (на холодном двигателе).

двс 4А-FE, 5A-FE и 7A-FE — 0,15-0,25 мм

двс 4A-FE (AE101 и AT190) — 0,20-0,30мм
5A-FE и 7A-FE — 0,25- 0,35 мм
двс 4A-FE (АЕ92. АЕ95, АТ171 и АТ180) — 0,20-0,30мм

Поверните коленчатый вал на 1 оборот (3600) и снова совместите канавку на шкиве с соответствующей меткой и проверьте зазоры в клапанах.

двс 4A-FE (АЕ92, АЕ95, АТ171 и AT180)

Отрегулируйте тепловой зазор в клапанах.

Замените регулировочную шайбу:

— Поверните коленчатый вал таким образом, чтобы выступ кулачка клапана, в котором регулируется зазор, был ориентирован вверх и не касался толкателя.

— С помощью подходящего приспособления нажмите на толкатель клапана и разместите приспособление между распределительным валом и толкателем клапана; после чего удалите приспособление.

— Удалите регулировочную шайбу с помощью небольшой отвертки и магнита.

— Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями и подберите регулировочную шайбу.

— Установите новую регулировочную шайбу, положите шайбу на толкатель клапана, приспособлением нажмите на толкатель и уберите приспособление

— Заново проверьте зазор.

Двигатели Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Отрегулируйте тепловой зазор в клапанах

— В данных двигателях для регулировки теплового зазора в клапанах требуется демонтаж распределительных валов.

Читайте так же:
Как отрегулировать развал схождение на тойота креста

— Поскольку осевой зазор распределительного вала очень мал, то при демонтаже вала его следует удерживать в горизонтальном положении, в противном случае возможно повреждение посадочного места упорной шайбы распределительного вала в головке блока цилиндров, что может вызвать заедание или поломку распределительного вала.

Аналогичные требования необходимо соблюдать и при установке распределительных валов.

— Способы регулировки зазора впускных и выпускных клапанов несколько отличаются друг от друга.

Отрегулируйте тепловые зазоры во впускных клапанах. Снимите распределительный вал впускных клапанов.

— Поверните шкив коленвала двигателя двс Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE таким образом, чтобы отверстие во вспомогательной шестерне (по которому вспомогательная шестерня устанавливается на ведущую шестерню распределительного вала) оказалось наверху; это позволяет кулачкам 1-го и 3-го цилиндров в одинаковой степени надавить на толкатели соответствующих клапанов.

— Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала.

— Прикрепите вспомогательную шестерню распределительного вала к ведущей шестерне при помощи установочного болта.

— Равномерно отпустите и снимите 8 болтов крышек подшипников распределительного вала за несколько проходов; затем снимите крышки подшипников и распределительный вал. Удалите регулировочную шайбу с помощью небольшой отвёртки. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.

— Микрометром измерьте толщину снятой регулировочной шайбы.

— Определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах. Подберите регулировочную шайбу, толщина которой наиболее близко подходит к значению. Регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм через 0,05 мм.

Установите новую регулировочную шайбу на толкатель клапана. Установите распредвал впускных клапанов двигателя двс Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE.

— Проверните шкив коленчатого вала и установите распределительный вал выпускных клапанов в такое положение, чтобы его установочный штифт был выше обреза головки блока цилиндров.

— Нанесите консистентную смазку не упорные поверхности распределительного вала.

— Соедините шестерню распределительного вала впускных клапанов с шестерней распределительного вала выпускных клапанов, совместив
установочные метки обеих шестерен. Необходимо отличать установочные метки от меток ВМТ и не использовать последние в этом случае.

— После этого заведите распределительный вал в постели подшипников, сохраняя зацепление шестерен. Такое положение распределительного вала позволяет кулачкам первого и третьего цилиндров равномерно нажать на толкатели соответствующих клапанов.

— Установите на место четыре крышки подшипников распределительного вала.

— Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек подшипников распределительного вала.

— Установите и равномерно затяните 8 болтов крепления крышек подшипников за несколько проходов в указанной последовательности.

— Снимите установочный болт.

— Установите крышку 1-го подшипника меткой («стрелка») вперед. Если крышка 1-го подшипника не встает на место, то с помощью отвертки переместите распределительный вал назад.

— Нанесите тонкий слой моторного масла на резьбу и под головки болтов крышек подшипников распределительного вала.

— Установите и равномерно затяните 2 болта крышки переднего подшипника за несколько проходов. Момент затяжки 13 Нм.

Проверьте зазоры в клапанах двигателя Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE. Отрегулируйте тепловые зазоры в выпускных клапанах. Снимите регулировочные шайбы.

— Поверните коленчатый вал таким образом, чтобы выступ кулачка регулируемого клапана был ориентирован вверх.

— Расположите выемку толкателя клапана по направлению к передней части автомобиля.

— Используя приспособление нажмите на толкатель и установите приспособление между кулачковым валом и толкателем. После этого снимите приспособление.

— Удалите регулировочную шайбу небольшой отверткой и магнитным стержнем.

Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.

— Микрометром измерьте толщину снятой регулировочной шайбы.

По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:

— Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению.

— Установите новую регулировочную шайбу.

— Установите шайбу на толкатель клапана.

— Приспособлением нажмите на толкатель и удалите приспособление.

Проверьте тепловой зазор в клапанах.

Двигатели Тойота 4A-FE (АЕ92, АЕ95, АТ171 и AT180) автомобилей Toyota Corolla, Corona, Toyota Carina E

— Удалите старый герметик.

— Нанесите слой свежего герметика в местах.

— Установите крышку головки блока цилиндров вместе с прокладкой. Установите резиновые втулки и затяните 3 колпачковые гайки. Момент затяжки гаек 7,8 Нм.

— Подсоедините шланги системы принудительной вентиляции картера к клапану вентиляции картера.

— Установите и подсоедините электропроводку двигателя и ее защитный кожух.

— Подсоедините высоковольтные провода к свечам зажигания.

Двигатели Тойота 4A-FE (AE101, AT190), 5A-FE и 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

— Удалите старый герметик.

— Нанесите слой свежего герметика в местах.

— Установите прокладку под крышку головки блока цилиндров.

— Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы Момент затяжки гаек 5,9 Нм.

— Подсоедините 2 шланга системы принудительной вентиляции картера к крышке клапанного механизма.

— Установите электропроводку двигателя и ее защитный кожух, закрепив их двумя болтами.

— Подсоедините следующие провода и зажимы: разъем генератора, провод генератора, разъем датчика аварийного давления масла, два хомута.

Проблемы и надежность двигателя Toyota 2.0 (3S-FE)

Двигатели Toyota S-серии – это простые рядные «четверки» рабочим объемом от 1,8 до 2,2 литра, которые выпускались с 1980 до 2007 года. 27 лет! Производство большинства версий было свёрнуто к 2002 году, а после этого в производстве находилось только единичные турбированные и высокофорсированные 2-литровые модификации.

Двигатель 3S-FE, который мы будем разбирать, появился в 1986 году на Toyota Camry и дожил до первого поколения Avensis. У этого двигателя чугунный блок цилиндров, алюминиевая ГБЦ, в которой 16 клапанов без гидрокомпенсаторов в их приводе. В приводе ГРМ используется зубчатый ремень, который приводит только впускной распредвал, а выпускной приводится шестеренчатой передачей.

Читайте так же:
Регулировка карбюратора aisan toyota

На нашем YouTube-канале вы можете посмотреть разборку 2-литрового двигателя 3S-FE, снятого с Toyota RAV4 2000 года выпуска.

Надежность двигателя Toyota 3S-FE

Двигатель 3S очень прост и надежен, но в эксплуатации шумноват и имеет небольшой масляный аппетит. Реально слабых мест у него нет. При нормальном обслуживании и своевременной заменой масла он легко пройдет более 500 000 км.

Однако ресурс двигателей 3S-FE, которые поступили в производство в августе 1996 года, хуже. Эти двигатели получили облегченные поршни и шатуны, а коленвал остался прежним, образца 1988 года. Подробнее об этом мы расскажем дальше.

Большой расход топлива

Большой расход топлива на двигателе 3S-FE чаще всего может быть связан с неисправностью лямбда-зонда. Реже – с неисправностью датчика впускаемого воздуха, он расположен в корпусе воздушного фильтра. Или же виновником может быть MAP-сенсор, т.е. датчик абсолютного давления.

Дроссельная заслонка и клапан холостого хода

Дроссельная заслонка двигателя 3S-FE имеет тросовый привод и, на поздних версиях, датчик положения заслонки. Для работы двигателя на холостом ходу используется электронный регулятор холостого хода. Напомним, что благодаря ему при полностью закрытой механической заслонке воздух, необходимый двигателю для работы на холостом ходу, идет в обход заслонки через канал регулятора холостого хода.

Проблемы с холостым ходом на двигателе 3S-FE обычно устраняются очисткой регулятора.

Дроссельная заслонка на этом моторе загрязняется парами масла и сажей. Пары масла во впуске появляются из-за не совсем эффективного их отсеивания системой вентиляции картера. А источником сажи является система EGR. После очистки дроссельной заслонки отклики двигателя становятся заметно живее.

Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.

Сдвоенные катушки зажигания

C августа 1996 года на двигателе 3S-FE была модернизирована система зажигания. Вместо трамблера были установлены две сдвоенные катушки зажигания, то есть, каждая катушка обслуживает две свечи. Таким образом, каждая свеча дает искру дважды в течение 4-х рабочих тактов. Следовательно, нагрузка на свечи и высоковольтные провода выше.

На практике, так оно и оказалось: по сравнению с системой с трамблёром катушечное зажигание на моторе 3S-FE потребовало вдвое больше внимания. Т.е., если прежде высоковольтные провода служили более 10 лет, то в паре с этим катушками их ресурс сократился до 5-6 лет. Да и сами катушки оказались не такими уж долговечными на фоне механического распределителя зажигания.

Система EGR

Система EGR используется на двигателе 3S-FE с самого начала. Система работает в трех режимах, ориентируясь на температуру и нагрузку на двигатель. Рециркуляция отработавших газов отсутствует до достижения рабочей температуры, а также при полностью открытом дросселе (максимальной нагрузке). При малых нагрузках (т.е. неторопливой езде) рециркуляция газов малая. Максимальная подача отработавших газов во впуск происходит при средней нагрузке и постоянной скорости (например, при движении по шоссе).

Для гибкого управления рециркуляцией используется электровакуумный клапан. Он управляет клапаном EGR не напрямую, а через вакуумный модулятор – это по сути корпус в мембраной. Разрежение открывает клапан EGR, а давление закрывает. Т.е. по умолчанию клапан EGR закрыт.

Чаще всего в этой системе на двигателе 3S-FE выходит из строя электровакуумный клапан. Из-за этого двигатель начинает жестко работать, т.е. детонировать при средних нагрузках в диапазоне от 1500 до 2500 об/мин. Т.е. отработавшие газы не подаются во впуск, из-за чего температура сгорания топливо-воздушной смеси сильно повышается.

Электровакуумный клапан (он расположен снизу на впускном коллекторе) можно проверить на электрическое сопротивление: значения должны быть от 33 до 39 Ом.

Для проверки нужно «продуть» модулятор. На неработающем двигателе и до 2500 об/мин он продувается «насквозь», т.е. воздух будет выходить через входы P и R. При скорости двигателя более 2500 об/мин воздух не должен проходить через модулятор.

Клапан EGR проверяется на работающем двигателе. Для этого надо отсоединить трубку на клапане, вместо нее подсоединить ручной вакуумный насос и создать разряжение. Если по мере роста разряжения на входе Q двигатель начнет нестабильно работать и даже заглохнет, то все компоненты работают исправно.

В корпусе вакуумного модулятора также есть фильтр, через проходят и который «очищаются» крохотные порции отработавших газов, попадающие к нему по трубке в момент закрытия клапана EGR. Этот фильтр нужно чистить раз в пару лет, для чистки годится просто сжатый воздух.

Форсунки

Засорившиеся топливные форсунки являются причиной неуверенного запуска двигателя 3S-FE на холодную или горячую. Их замена решает проблемы с запуском.

Вентиляция картера

Система вентиляция картера двигателя 3S-FE не слишком усердно отсеивает пары масла от газов. Поэтому пары масла оседают во впускном коллекторе и на дроссельной заслонке. Для улавливания паров масла некоторые владельцы устанавливают внешний маслоотделитель, или даже 2 маслоотделителя.

Штатный маслоотделитель в виде лабиринта находится в клапанной крышке. Картерные газы из него отправляются во впуск по двум каналам – до и после дроссельной заслонки. При обильных отложениях в лабиринте отсеивание масла практически прекращается, поэтому у двигателя появляется масляный аппетит: т.е. он «употребляет» масляные пары, попадающие во впускной коллектор. Также не лишним будет проверить обратный клапан в трубке, подающей газы позади дроссельной заслонки. Возможно, он нуждается в чистке, а лучше – в замене.

Датчики температуры охлаждающей жидкости

На двигателе 3S-FE два датчика температуры охлаждающей жидкости. Один (двухконтактный) отправляет показания в ЭБУ, а второй (одноконтактный) – на указатель на приборной панели.

Читайте так же:
Регулировка тепловых зазоров клапанов toyota

Масло в свечных колодцах

Бывают случаи попадания масла в свечные колодцы. При этом возникают пропуски зажигания, т.е. двигатель нестабильно работает, едва не глохнет на холостом ходу и сильно теряет в мощности. При выкручивании свечей обнаруживается, что они залиты маслом.

Масло попадает в колодцы через их нижнюю резьбу. Колодцы свечей на двигателе 3S, как и на многих бензиновых моторах, представляют собой трубки, вкрученные в ГБЦ над свечным каналом.

Для борьбы с попаданием масла необходимо выкрутить трубки и посадить их на новый резьбовой герметик.

Ремень ГРМ

Ремень ГРМ также приводит помпу и масляный насос. Менять ремень нужно каждые 80 000 – 100 000 км. При обрыве ремня ГРМ на двигателе 3S-FE поршни и клапана не встречаются.

Регулировка клапанов

Регулировка тепловых зазоров клапанов производится подбором шайб, устанавливаемых на тарельчатые толкатели. Каждая оригинальная шайба стоит около 9 долларов. Но сегодня на рынке хватает заменителей. Кроме того, сюда подходят шайбы от многих других двигателей, в т.ч. от лицензионных агрегатов Geely. Диаметр таких шайб очень распространенный – 28 мм.

К регулировке тепловых зазоров владельцы приходят при появлении характерного цоканья клапанов при работе двигателя.

Шатунно-поршневая группа

С конца 1996 года двигатели 3S-FE выпускались с облегченными поршнями и шатунами. Шатунно-поршневая группа сбросила порядка 740 грамм. А коленвал остался прежним, т.е. балансировку кривошипно-шатунного механизма они не пересматривали.

Шатуны образца 96-го тоньше, а поршни облегчены за счет придания им Т-образного профиля. Также можем обратить внимание на запрессованные, а не плавающие, поршневые пальцы и вдвое уменьшившееся количество отверстий для слива масла из канавок маслосъемных колец.

Также была уменьшена высота колец. Компрессионные кольца уменьшились с 1,5 до 1,2 мм, а маслосъемные с 4 до 3 мм. Хотя до современного «таблеточного» профиля поршням мотора 3S-FE образца 96 года еще очень далеко.

В целом не будем сильно критиковать конструкцию этих поршней. На практике они серьезных проблем не создают. Но их маслосъемные кольца более чувствительны к закоксовыванию. Бывает, приходит заливать в цилиндры раскоксовку, и это помогает.

Шатунные болты

Номера шатунных болтов двигателя 3S-FE не менялись с 1994 года. Но с 1996 года по 2001 год на эти двигатели попали недостаточно прочные шатунные болты. Они отрывались по шляпкам. Это происходило как при повторной затяжке, так и в процессе эксплуатации. Как правило после ремонта, связанного со снятием и установкой крышек шатунов на старые болты. Сейчас уже известно, что японцы меняли шатунные болты на прочные по отзывной кампании. В общем, при снятии и установке шатунных крышек на двигателе 3S-FE крайне рекомендуется полная замена шатунных болтов.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Toyota заказать с них автозапчасти.

Регулировка клапанов 3s fe своими руками

Диагностика зазоров клапанов бензинового двигателя Toyota Corona/Caldina проводится каждые 20-30 тысяч километров (для дизельного – 40 тыс. км). Такая профилактическая мера позволяет владельцам избавиться от ускоренного износа ключевых деталей двигателя и не допустить потери его мощности.

Исключение из правил – проявление характерных признаков, свидетельствующих об отклонении зазоров от положенной нормы:

  • металлический стук во время работы двигателя;
  • снижение мощности Toyota Corona/Caldina;
  • сложность запуска двигателя в холодное время года.

Если любой из них проявляет себя, необходимо сразу же осмотреть двигатель или же обратиться в сервис за помощью в диагностике неполадки. Стоит понимать, что эта процедура не из дешевых, как и сама регулировка зазоров в случае возникновения ее необходимости.

Вопреки убеждениям владельцев Toyota Corona/Caldina убедиться в соответствии нормам можно и без посторонней помощи. Для этого следует учесть следующие нюансы:

  • независимо от того выполняется проверка или регулировка двигатель должен находиться в «холодном» состоянии;
  • во время работы стоит осторожно обращаться с инструментами и деталями автомобиля, чтобы избежать сопутствующих повреждений и неприятных сюрпризов в будущем (к примеру, чрезмерный изгиб провода, исходящего от свечей зажигания, приведет к его внутренним повреждениям);
  • не стоит настраивать клапаны, если при осмотре выяснится, что все они имеют идеальный зазор.

Усвоив эти простые правила, можно перейти к изучению подробного алгоритма работы при помощи соответствующей инструкции. В ней вы найдете не только описания последовательности действий, но и важные рекомендации от производителя. Ознакомиться с ней можно далее:

ВАЖНО! Все действия проводить на холодном (остывшем) ДВС, в идеале чтобы машина простаяла ночь, это нужно для точности производимых измерений.

Решил заморочится с регулировкой клапанов на своём движке, проехал в городе кучу автосервисов никто не занимается данными двигателями… Ну, что, значит будем сами всё делать =)

Нашёл массу полезной информации по данному вопросу на просторах глобальной паутины, и стал запасаться нужным инструментом а именно:

Теперь о главном.

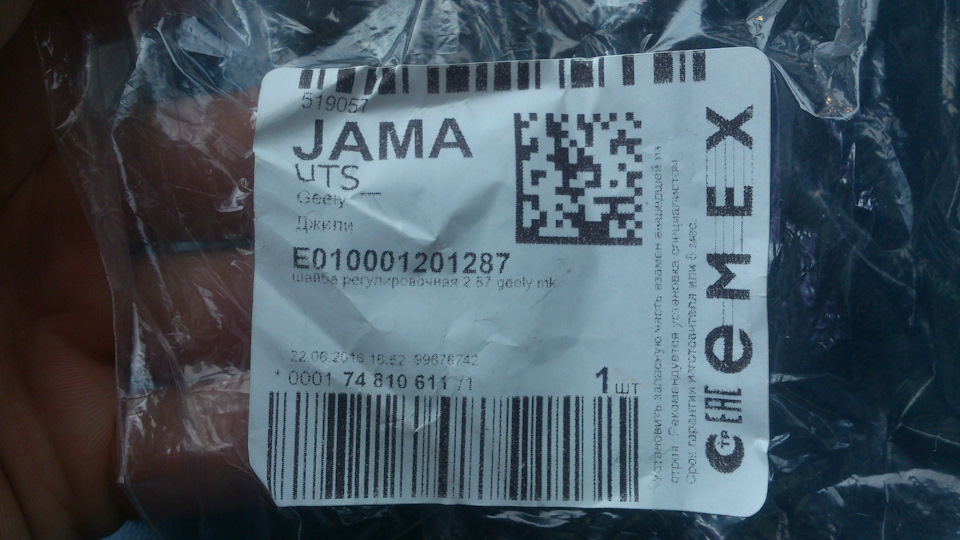

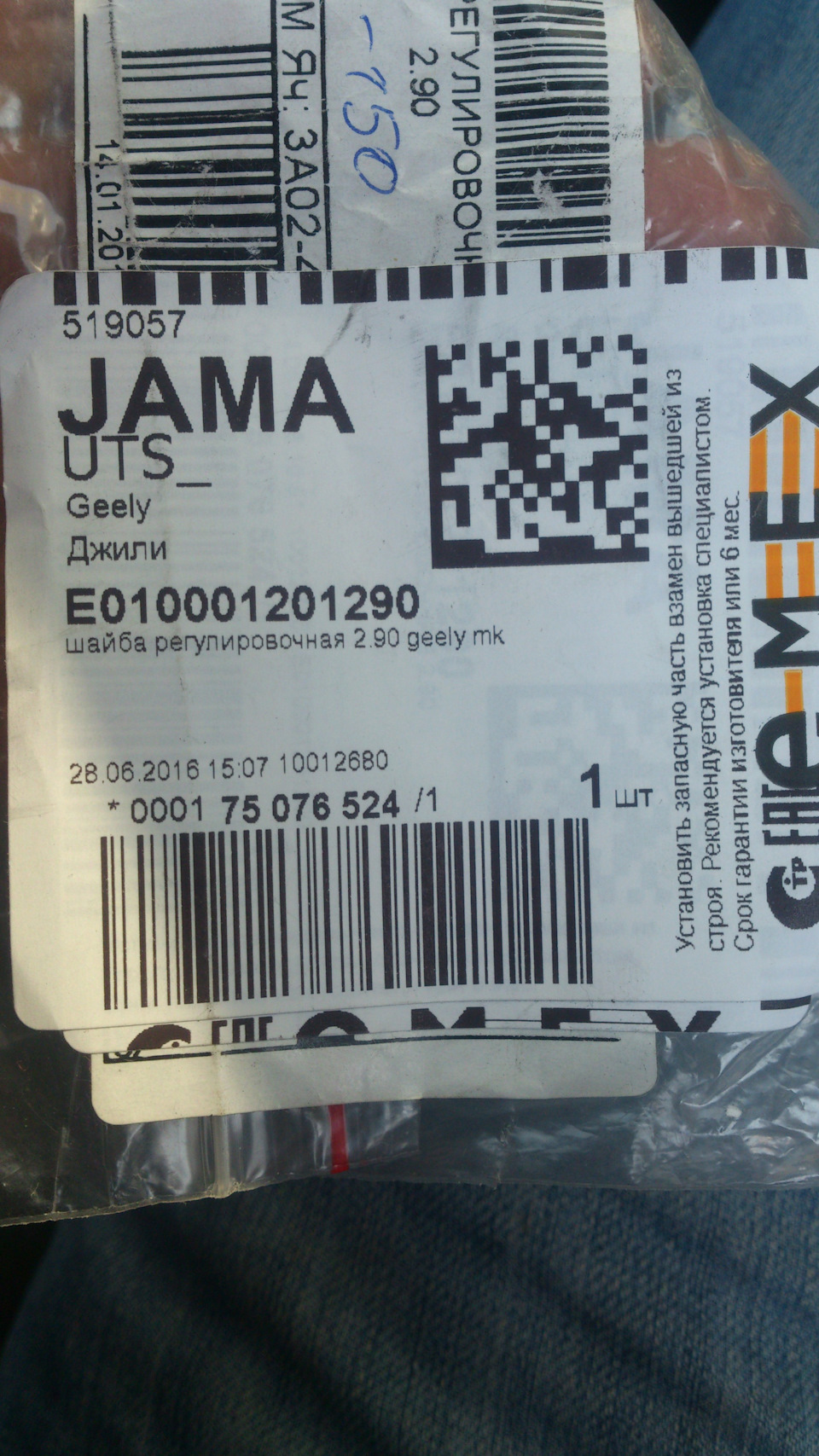

Так как покупать шайбы оригинал по ценам ну писец как дико ! За одну шайбу просят 550 руб. решил выйти из положения аналогом подходящей запчасти, а именно регулировочные шайбы от джели МК (Цена от 66 до 120 рублей). Подходят данные шайбы на множество автомобилей на Карины, Авенсис, Королы, Целики, Лендкрузера, это по Тойоте и от Астры Ф, Вектры А, В, дизельных. Так как диаметр шайбы 28мм.
Заказные номера:
E010001201–255 Шайба регулировочная 2,55
E010001201–260 Шайба регулировочная 2,60
E010001201–263 Шайба регулировочная 2,63
E010001201–265 Шайба регулировочная 2,65
E010001201–267 Шайба регулировочная 2,67
E010001201–268 Шайба регулировочная 2,68
E010001201–270 Шайба регулировочная 2,70
E010001201–273 Шайба регулировочная 2,73
E010001201–275 Шайба регулировочная 2,75
E010001201–277 Шайба регулировочная 2,77
E010001201–280 Шайба регулировочная 2,80
E010001201–283 Шайба регулировочная 2,83
E010001201–285 Шайба регулировочная 2,85
E010001201–287 Шайба регулировочная 2,87
E010001201–290 Шайба регулировочная 2,90
E010001201–293 Шайба регулировочная 2,93
E010001201–295 Шайба регулировочная 2,95
E010001201–297 Шайба регулировочная 2,97
E010001201–299 Шайба регулировочная 2,99
E010001201–300 Шайба регулировочная 3,00
E010001201–303 Шайба регулировочная 3,03
E010001201–305 Шайба регулировочная 3,05
E010001201–307 Шайба регулировочная 3,07
E010001201–310 Шайба регулировочная 3,10
E010001201–313 Шайба регулировочная 3,13
E010001201–315 Шайба регулировочная 3,15
E010001201–317 Шайба регулировочная 3,17
E010001201–329 Шайба регулировочная 3,29
E010001201–330 Шайба регулировочная 3,30
E010001201–335 Шайба регулировочная 3,35
E010001201–340 Шайба регулировочная 3,40
E010001201–350 Шайба регулировочная 3,50
E010001201–355 Шайба регулировочная 3,55

Читайте так же:
Регулировка сцепления тойота корона премио

ВАЖНО! Очистить шайбу от загрязнений, можно немного почистить отверткой легкий нагар (там сами уведите) что бы точность измерений была высокая (измерять нужно центр шайбы).

Записываем все показания на листок и пользуемся формулой для расчета новых шайб
N — Требуемая шайба
T — Толщина шайбы
A — Измеренный зазор

Для 4S/3S-FE
Для впуска N = Т + А — 0,24 мм.
Для выпуска N = Т + А — 0,33 мм.

Для 3S-GE
Для впуска N = Т + А — 0,20 мм.
Для выпуска N = Т + А — 0,25 мм.

Потом заказываем нужные шайбы, если повезет не ругаетесь с продавцами.
Порядок инсталляции новых шайб проводите так же как и снимали для регулировки, после проверяете зазор чтобы был в допуске.

Как многие пишут, что у них появилась тяга или что то подобного я не заметил, единственное наступила долгожданная тишина при работе движка. Больше нет этого надоедливого цокота, в общем у меня было заменено 6 шайб и все на выпуске.

Если кому то это будет полезно, то я буду очень рад. Если что спрашивайте !

Зазоры клапанов 3S-FE, их правильное выставление напрямую влияют на ресурс узлов силовой установки автомобиля. Выход из рекомендуемых норм происходит путем естественного износа деталей и повышения нагрузок на мотор транспортного средства, однако, характерно такое явление только для впускных. В случае с выпускными клапанами – за счет постоянного воздействия выхлопных газов происходит выгорание седла клапана, смещение детали. Как следствие, уменьшение теплового зазора относительно установленной нормы. Если проблему долгое время оставлять без внимания, ситуация только ухудшится, регулировка станет невозможной – вопрос сможет решить замена.

При разрыве ремня газораспределительного механизма 3S-FE клапана погнуть не должно.

Необходимые инструменты

Регулировка клапанов 3S-FE невозможна без заранее подготовленных инструментов. Для проведения работ понадобится следующий инструментарий:

  • микрометр;
  • набор щупов, в особенности интересуют инструменты с меньшим шагом;

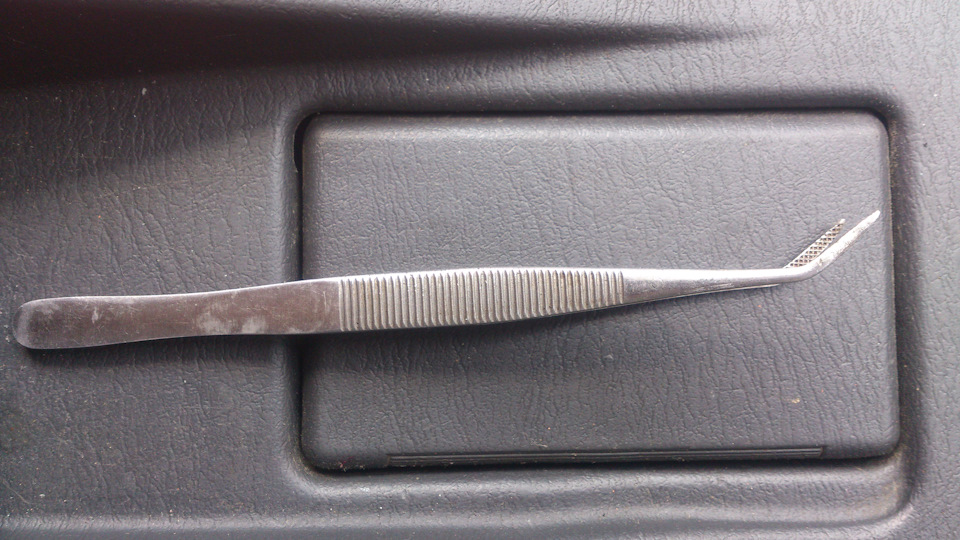

  • пинцет с изогнутым наконечником;
  • регулировочные шайбы;
  • отвертка;

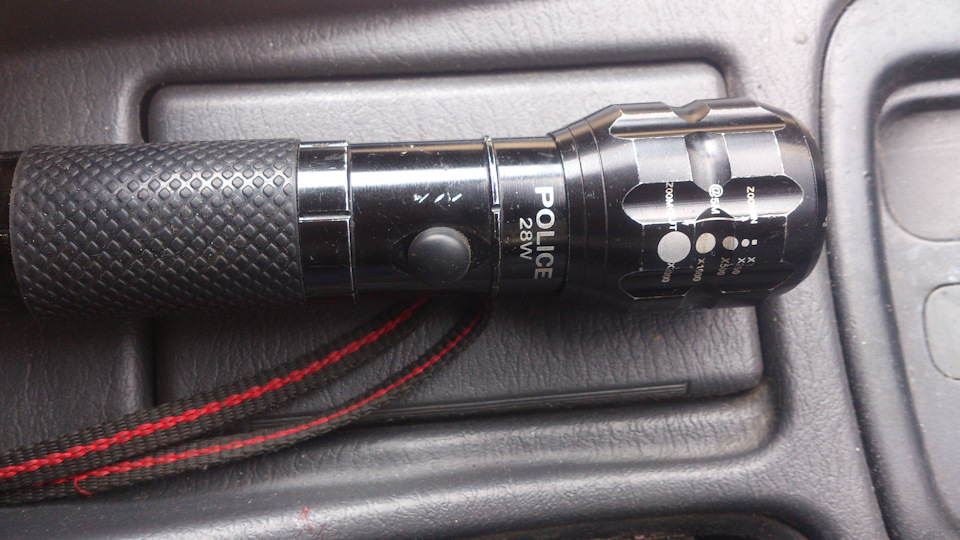

  • фонарик.

Перед началом работ следует помнить о том, что двигатель автомобиля должен быть холодным для точного измерения и регулировки зазора.

Разборка

Разборка – первоначальный этап регулировки зазоров клапанов 3S-FE. Первым делом необходимо отсоединить провод отрицательной клеммы аккумулятора и высоковольтные провода. Затем отсоединяется трос акселератора и, в случае автоматической коробки переключения передач, трос управления дросселя. Демонтировав кронштейн троса акселератора, отсоединяем шланги вентиляционной системы картера. Далее следует демонтировать крышку головки блока цилиндров, а также прокладку, для чего необходимо вывернуть четыре гайки, избавиться от трубок свечей зажигания. Уплотнения нужно располагать в точной последовательности их отсоединения с тем, чтобы не допустить протечку горюче-смазочных материалов.

Регулировка

Первоначальный этап регулировки клапанов 3S-FE – установка поршня первого цилиндра в положение ВМТ такта сжатия. Необходимо провернуть шкив коленвала, совместить метки с крышкой ремня привода газораспределительного механизма. Убедитесь в том, что толкатели первого цилиндра находятся в свободном положении в то время, как толкатели четвертого цилиндра зажаты. Если это не так, следует провернуть коленвал 3S-FE на 360 градусов, вновь совместить метки.

Далее необходимо измерить зазор в приводе клапанов при помощи подходящего щупа, а результаты измерения между толкателем и распредвалом следует записать с тем, чтобы подобрать подходящую регулировочную шайбу.

Нормы зазоров для 3S-FE впускных: 0.19 – 0.29 мм, выпускных: 0.28 – 0.38 мм.

Затем необходимо вновь провернуть коленвал на 360 градусов и произвести измерения в остальных клапанах, записав полученные результаты.

Процесс регулировки начинается с демонтажа регулировочной шайбы, для чего нужно провернуть коленвал до установки рабочего выступа распредвала в верхнем положении. Прижимая толкатель размещаем специальный инструмент между распредвалом и толкателем. Убираем инструмент. Далее снимаем регулировочную шайбу при помощи небольшой отвертки с магнитным наконечником.

При помощи микрометра определяем размер новой подходящей детали. Для этого первым делом измеряем микрометром толщину старой шайбы и, ориентируясь на сделанные записи, установленные нормы, определяем толщину подходящей регулировочной шайбы. После установки новой детали необходимо вновь измерить зазор в приводе клапанов 3S-FE.

Формула расчета толщины необходимых шайб.

Где X — толщина новой шайбы; Y — толщина снятой; Z- измеренный зазор.

Сборка

Обратная сборка начинается с установки крышки головки блока цилиндров. Предварительно следует избавиться от старого уплотнителя и нанести герметик на головку блока цилиндров. Затем устанавливаем прокладку и крышку головки блока цилиндров, а также четыре уплотнения трубок свечей зажигания. Гайки затягиваем с моментом в 23 Н-м.

Далее подсоединяем шланги вентиляционной системы картера 3S-FE, кронштейн троса акселератора. Далее возвращаем на место трос управления дросселя, если автомобиль оборудован автоматической коробкой. Подсоединив трос акселератора, высоковольтные провода, подключаем аккумуляторную батарею.

Как работают клапана?

Составные части рабочего цикла ДВС: впуск, сжатие, рабочий ход, выпуск. На основании этого ГРМ работает следующим образом: открывает впускной клапан, предоставляет доступ топливно-воздушной массе в цилиндр, закрывает во время тактов сжатия и рабочего хода с тем, чтобы энергия использовалась для движения поршня, а также открывает выпускной клапан на такте выпуска в целях избавления от отработанных газов.

Видео


голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
