Техническое обслуживание дизеля Д-243

Техническое обслуживание дизеля Д-243

— замену масла в картере двигателя производите через 500 ч. (при ТО-2).

— Для слива масла в нижней части масляного картера дизеля имеется отверстие, закрываемое пробкой.

Проверка и регулировка зазоров в клапанах двигателя Д-243

Зазоры между клапанами и коромыслами проверяйте и регулируйте после обкатки нового трактора МТЗ-82 и через каждые 500 ч. (при ТО-2), а также после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов.

Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле регулируйте на величину 0,25. 0,30 мм для впускных и выпускных клапанов.

Регулировку клапанов Д-243 производите в следующем порядке (рис. 1):

— снимите колпак крышки головки цилиндров;

— проверьте затяжку крепления стоек валика коромысел;

— установите поршень первого цилиндра в ВМТ (оба клапана должны быть закрыты);

— отпустите контргайку 2 винта на коромысле регулируемого клапана и, вворачивая или выворачивая винт 1, установите между бойком коромысла и торцом стержня необходимый зазор по щупу 3.

— После установки зазора затяните контргайку и снова проверьте зазор щупом, проворачивая штангу.

— Клапаны регулируйте в последовательности, соответствующей порядку работы дизеля (1-3-4-2), проворачивая коленчатый вал на 1/2 оборота по ходу часовой стрелки.

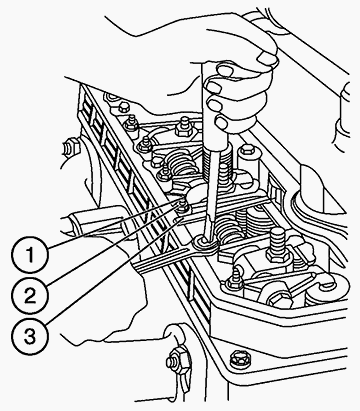

Рис. 1 — Регулировка зазоров в клапанах двигателя МТЗ-82

Допускается регулировка клапанов Д-243 другим способом:

— снимите колпак крышки головки цилиндров;

— проверьте затяжку крепления стоек валика коромысел;

— проверните коленвал до момента перекрытия клапанов в первом цилиндре (впускной клапан 1-го цилиндра начинает открываться, выпускной клапан — заканчивает закрытие) и отрегулируйте зазор в 4, 6, 7 и 8 клапанах (отсчет клапанов от вентилятора);

— проверните коленвал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазор в 1, 2, 3 и 5 клапанах.

После регулировки зазоров поставьте на место колпак крышки. При перепроверке на холодном двигателе допускаются зазоры 0,20. 0.35 мм для впускных и выпускных клапанов.

Проверка затяжки болтов крепления головки цилиндров Д-243

Проверку затяжки болтов крепления головки цилиндров проводите после обкатки нового трактора и через 10ОО ч (при ТО-3) на прогретом дизеле в следующем порядке:


Рис. 2

— снимите колпак и крышку головки цилиндров;

— снимите ось коромысел с коромыслами и стойками;

— динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рис. 2. Момент затяжки должен быть 19-21 кгсм (190-210 Нм);

— после проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между коромыслами и клапанами.

— Установите на место крышку головки и колпак крышки.


Рис. 3

Разборка и очистка ротора центробежного масляного фильтра Д-243

Очистку ротора центробежного масляного фильтра производите одновременно со сменой масла в картере двигателя МТЗ-82.

Очистку ротора производите в следующей последовательности:

— отверните колпачковую гайку 1 (рис. 3) крепления колпака 2 центробежного фильтра и снимите его;

— между корпусом фильтра и днищем ротора вставьте отвертку (стержень небольшого диаметра) и застопорите ротор от проворачивания (см. рис. 3). Ключом S=36 мм, вращая гайку 4 крепления стакана ротора, стяните стакан 3 с корпуса ротора;

— с помощью деревянного скребка удалите слой отложений с внутренних стенок стакана ротора;

— при необходимости очистите сопловые отверстия в верхней части колонки ротора;

— соберите ротор в последовательности, обратной разборке, совместив метки на роторе и стакане ротора. Перед установкой стакана ротора смажьте моторным маслом уплотнительное кольцо. Гайку крепления стакана заворачивайте с небольшим усилием до полной посадки стакана на ротор; гайку 1 крепления колпака 2 затягивайте моментом 3,5-5,0 кгсм (35-50 нм);

— проверьте работу центробежного масляного фильтра. После остановки дизеля в течение 30-60 с под колпаком фильтра должен быть слышен легкий шум от вращения ротора.

Промывка фильтра предварительной очистки масла Д-243

После обкатки трактора МТЗ-82 и через каждые 1000 ч работы промойте фильтр предварительной очистки масла 1 (рис. 4) и продуйте сжатым воздухом до полного удаления загрязнений, предварительно демонтировав его из масляной магистрали дизеля. При установке фильтра в масляную магистраль обеспечьте вход масла с той же стороны, что и до снятия фильтра.


Рис. 4

Промывка набивки сапуна

Набивку сапуна дизельного двигателя МТЗ-82 промывайте топливом через 1000 ч (при ТО-3). Для этого снимите корпус сапуна, выньте сапун, промойте его и продуйте сжатым воздухом.

Читайте так же:
Регулировка клапанов с помощью лезвия

Залейте внутрь сапуна немного масла и, дав ему стечь, поставьте сапун на место. Одновременно с промывкой сапуна промойте сетку, установленную между маслозаливной горловиной и блоком цилиндров.

Регулировка сливного клапана центрифуги

При работе дизеля МТЗ-82 на номинальных оборотах и температуре воды 95 °С давление масла должно быть 2,5-3,5 кгс/см2 (0,25-0,35 МПа). Если давление масла при указанных условиях ниже 1,0 кгс/см2 (0,1 МПа), остановите дизель, выясните и устраните причины снижения давления масла.

Подрегулировку давления масла в системе смазки производите затяжкой пружины сливного клапана центробежного масляного фильтра (рис. 5), предварительно сняв резьбовую пробку.


Рис. 5

Операции технического обслуживания системы охлаждения Д-243

При ТО системы охлаждения двигателя МТЗ-82 придерживайтесь следующих рекомендаций:

— поддерживайте уровень охлаждающей жидкости в верхнем бачке на 50-60 мм ниже верхнего торца заливной горловины радиатора (уровень должен быть не ниже 100 мм от верхнего торца заливной горловины);

— следите за температурой охлаждающей жидкости. При превышении температуры проверьте уровень охлаждающей жидкости и натяжение ремня вентилятора;

— содержите радиатор в чистоте и периодически очищайте его;

— натяжение ремня вентилятора проверяйте через 125 ч (при ТО-1) Натяжение ветви между шкивами коленчатого вала и генератором должно быть таким, чтобы при нажатии с усилием 40 Н прогиб ремня был 15-22 мм. Регулировку натяжения производите поворотом генератора;

— при необходимости, но не реже, чем через 2000 ч, очищайте систему охлаждения от накипи. Для этого заполните ее раствором, состоящим из 50-60 г кальцинированной соды на 1 л воды, запустите дизель, дайте ему возможность проработать 8-10 ч, после чего остановите дизель, слейте из системы раствор и промойте ее чистой водой;

— в водяном насосе системы охлаждения установлены подшипники и торцевое уплотнение, не требующие технического обслуживания в течение всего периода эксплуатации.

Техническое обслуживание воздухоочистителя

Обслуживание воздухоочистителя производите через 1000 ч работы дизеля Д-243, а также в случае загорания контрольной лампы засоренности воздушного фильтра, что свидетельствует о его предельной засоренности.

Для проведения обслуживания проделайте следующие операции (рис. 6):

— снимите с двигателя МТЗ-82 воздухоочиститель и разберите его (отделите поддон и удалите из корпуса фильтрующие элементы);

— очистите и промойте в дизельном топливе поддон 7, корпус 1 и центральную трубу, промойте фильтрующие элементы. Дайте топливу стечь, продуйте сжатым воздухом детали и соберите воздухоочиститель. Установите его на дизель;

— заполните поддон 7 маслом до уровня кольцевой канавки и установите его на место;

— проверьте герметичность всех соединений воздухоочистителя и впускного воздухопровода, для чего при снятом моноциклоне на средних оборотах дизеля перекройте центральную трубу воздухоочистителя, при этом дизель должен быстро остановиться. В противном случае, выясните и устраните неплотности;

— при сборке воздухоочистителя после промывки фильтрующие элементы 2, 3 и 4 устанавливайте в следующей последовательности: сначала элемент 2 (черного цвета) с наименьшим диаметром нити (0,2 мм); затем — фильтрующий элемент 3 со средним диаметром (0,24 мм), и наконец — фильтрующий элемент 4 с наибольшим диаметром (0,4 мм) нити, затем установите обойму 5 и стопор 6.


Рис. 6

В случае отсутствия на тракторе МТЗ-82 или неисправности контрольной лампы предельной засоренности обслуживание воздухоочистителя проводите следующим образом: через каждые 125 ч в нормальных условиях (через 20 ч в условиях сильной запыленности воздуха) снимите поддон и проверьте уровень и состояние масла.

В случае загрязнения масла слейте его, промойте поддон и залейте свежее масло до уровня кольцевой выдавки.

При работе в условиях засоренности воздуха крупными частицами установите на сетку фильтра грубой очистки воздуха защиту из марли. Через каждые 1000 ч проводите обслуживание воздухоочистителя, как указано выше в пунктах «а», «б», «в», «г» и «д».

Слив отстоя и промывка фильтра грубой очистки топлива Д-243

Через каждые 125 ч (при ТО-1) слейте отстой из фильтра грубой очистки топлива. Для этого отверните сливную пробку 2 (рис. 7) в нижней части стакана и слейте отстой до появления чистого топлива.


Рис. 7

Через 1000 ч (ТО-3) промойте фильтр грубой очистки топлива, для чего (рис. 8):

— закройте краник топливного бака;

— снимите болты 1 крепления стакана 3;

— снимите стакан 3;

— отвинтите гаечным ключом отражатель 2 с сеткой;

— промойте отражатель с сеткой, рассеиватель и стакан 3 фильтра в дизельном топливе и установите их на место.


Рис. 8

После сборки фильтра заполните систему топливом.

Читайте так же:
Как на дастере отрегулировать сцепление

Слив отстоя и замена фильтрующего элемента фильтра тонкой очистки топлива Д-243

Через каждые 500 ч (при ТО-2) слейте отстой из фильтра тонкой очистки топлива. Для этого отверните пробку (рис. 9) в корпусе фильтра и слейте отстой до появления чистого топлива.

Замену фильтрующего элемента производите через 1000 ч (при ТО-3). Для этого (рис. 9):

— закройте кран топливного бака;

— слейте топливо из фильтра, отвернув пробку 4;

— отверните гайки, снимите крышку 1 фильтра, выньте фильтрующий элемент 2;

— промойте крышку и внутреннюю полость фильтра;

— установите новый фильтрующий элемент и соберите фильтр;

— откройте кран топливного бака, заполните систему топливом, удалите воздух из топливной системы.


Рис. 9

Заполнение системы питания топливом и удаление воздуха

Откройте краник топливного бака. Отвинтите на 1-2 оборота пробку 3 (рис. 10) на корпусе топливного насоса и штуцер продувочного вентиля 1 на фильтре тонкой очистки топлива.

При помощи насоса ручной подкачки 2 прокачайте систему, закрывая последовательно, по мере появления топлива без пузырьков воздуха, пробку на корпусе топливного насоса и штуцер на фильтре тонкой очистки. После удаления воздуха из системы плотно завинтите рукоятку насоса ручной подкачки.


Рис. 10

Проверка и регулировка форсунки Д-243

Через каждые 2000 ч работы (при ТО-3) снимите форсунки с дизеля и направьте в мастерскую для проверки их на стенде.

Проверка на дизеле угла начала подачи топлива насосом

При затрудненном пуске дизеля, дымном выхлопе, перебоях в работе, а также при замене и установке топливного насоса после ТО-3 или ремонта обязательно проверьте угол начала подачи топлива насосом.

Проверку угла производите в следующей последовательности:

— установите рычаг управления подачей топлива в положение, соответствующее максимальной подаче топлива;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините моментоскоп (накидная гайка с короткой трубкой, к которой с помощью резиновой трубки подсоединена стеклянная трубка с внутренним диаметром 1 -2 мм);

— проверните коленчатый вал дизеля ключом до появления из стеклянной трубки струи топлива без пузырьков воздуха;

— удалите часть топлива из стеклянной трубки и, встряхнув ее и медленно вращая коленчатый вал дизеля по часовой стрелке, следите за уровнем топлива в трубке. В момент начала подъема топлива прекратите вращение коленчатого вала;

— выверните установочный болт 1 (рис. 11) из резьбового отверстия заднего листа и вставьте его не-нарезанным концом в то же отверстие до упора в маховик.

При этом установочный болт должен совпасть с отверстием в маховике (это значит, что поршень первого цилиндра дизеля установлен в положение, соответствующее 24° до ВМТ). При несовпадении установочного болта с отверстием в маховике произведите регулировку с помощью квалифицированного специалиста.


Рис. 11

3.1.3. Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководство по эксплуатации. Техническое обслуживание дизеля и его составных частей. Головка блока цилиндров, клапана, стартер, компрессор, генератор, турбокомпрессор

Проверку затяжки болтов крепления головки цилиндров производите по окончании обкатки и через каждые 40 тыс. км пробега на прогретом дизеле в следующем порядке:

  • снимите колпак и крышку головки цилиндров;
  • снимите ось коромысел с коромыслами и стойками;
  • динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рисунке 22, и, при необходимости, произведите подтяжку.

Момент затяжки — 220±10 Н.м.
После проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.

Схема последовательности затяжки болтов крепления головки цилиндров

Рисунок 22 — Схема последовательности затяжки болтов крепления головки цилиндров

ПРОВЕРКА ЗАЗОРА МЕЖДУ КЛАПАНАМИ И КОРОМЫСЛАМИ

Проверка зазора между клапанами и коромыслами.
Зазоры между клапанами и коромыслами проверяйте и, при необходимости, регулируйте через каждые 20 тыс. км пробега, а также после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов.
Зазор между бойком коромысла и торцом стержня клапана при проверке на непрогретом дизеле ( температура воды и масла не более 60°С) должен быть:

  1. впускные клапаны — 0,25 +0,05 -0,10 мм;
  2. выпускные клапаны — 0,45 +0,05 -0,10 мм.

При регулировке зазор между торцом стержня клапана и бойком коромысла на непрогретом дизеле устанавливайте:

  1. впускные клапаны — 0,25-0,05 мм;
  2. выпускные клапаны — 0,45-0,05 мм.

Регулировку производите в следующей последовательности:

  • снимите колпак крышки головки цилиндров и проверьте крепление стоек оси коромысел;
  • проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем поверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом клапанах.
Читайте так же:
Как отрегулировать холостые обороты на прогретом двигателе

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана в соответствии с рисунком 23 и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана.
После установки зазора затяните контргайку. По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров.

Регулировка зазора клапанов

1 — винт регулировочный; 2 — щуп; 3 — контргайка.
Рисунок 23 — Регулировка зазора в клапанах.

ПРОВЕРКА СОСТОЯНИЯ СТАРТЕРА ДИЗЕЛЯ

Через каждые 120 тыс. км пробега:
Проверьте затяжку крепежных болтов, при необходимости подтяните их.
Зачистите наконечники проводов к клеммам стартера и аккумуляторной батареи и подтяните их крепления.
Снимите крышку со стороны коллектора и проверьте состояние щёточно-коллекторного узла. Рабочая поверхность коллектора должна быть гладкой и не иметь значительного подгара. Если коллектор загрязнен или имеет следы значительного подгара, протрите его чистой салфеткой, смоченной в бензине. При невозможности устранения грязи или подгара протиркой, зачистите коллектор мелкой шлифовальной шкуркой. При значительных подгарах коллектора, не поддающихся зачистке, проточите коллектор на станке.
Щётки должны свободно перемещаться в щеткодержателях и плотно прилегать к коллектору. При предельном износе щёток, а также при наличии значительных сколов замените их новыми.
Продуйте щёточно-коллекторный узел и крышку со стороны коллектора сжатым воздухом.
Проверьте состояние контактной системы реле стартера. При значительном подгаре зачистите контактные болты и пластину контактную шлифовальной шкуркой или напильником, сняв неровности, вызванные подгаром, не нарушая при этом плоскостности контактных поверхностей медных болтов. При значительном износе пластины и болтов, переверните контактную пластину, а контактные болты разверните на 180°.
Проверьте легкость перемещения привода по валу якоря. При включении и отключении реле привод должен без заеданий перемещаться по шлицам вала якоря.
Удалите с внутренних поверхностей направляющей втулки привода (шлицевой и гладкой), прилегающих к ней частей вала попавшую из картера загрязненную загустевшую смазку с продуктами износа, которая значительно затрудняет осевое перемещение привода по шлицам вала при вводе шестерни в зацепление с зубчатым венцом маховика. На очищенные поверхности нанести тонкий слой смазки ЦИАТИМ-221 (ЦИАТИМ-203, ЦИАТИМ-201).
Состояние шестерни привода и упорных шайб проверьте визуально. Зазор между торцом шестерни и упорными шайбами при включенном положении должен быть 2 — 4 мм.

ОБСЛУЖИВАНИЕ ТУРБОКОМПРЕССОРА

В процессе эксплуатации специального обслуживания турбокомпрессора не требуется, разборка и ремонт не допускаются. Частичная или полная разборка, а также ремонт возможны после съёма турбокомпрессора с дизеля и только в условиях специализированного предприятия.
Надежная и долговечная работа турбокомпрессора зависит от соблюдения правил и периодичности технического обслуживания систем смазки и воздухоочистки дизеля, использовании типа масла, рекомендуемого заводом-изготовителем, контроля давления масла в системе смазки, замены и очистки масляных и воздушных фильтров.
Поврежденные трубопроводы подачи и слива масла, а также воздухопроводы подсоединения к турбокомпрессору должны немедленно заменяться. При замене турбокомпрессора залейте в маслоподводящее отверстие чистое моторное масло по уровень фланца, а при установке прокладок под фланцы трубопроводов не применять герметики.
При возникновении неисправности компрессор следует направить в мастерскую, где квалифицированные специалисты определят причину неисправности и устранят её.

ОБСЛУЖИВАНИЕ КОМПРЕССОРА

В процессе эксплуатации обслуживания компрессора не требуется.
При возникновении неисправности компрессор следует направить в мастерскую, где квалифицированные специалисты определят причину неисправности и устранят её.

Двигатель Д240- Технические характеристики и объем двигателя

Начиная с 1974 года, с конвейера Минского тракторного завода сходит универсальный колёсный трактор марки МТЗ 80. Конструкция разрешает использовать машину в областях: сельское хозяйство, строительство, жилищная сфера. Среди колёсных тракторов, модель распространена, поскольку количество выпущенной техники превосходит конкурентов.

Причина популярности технического средства, применение надёжной и в то же время простой силовой установки, роль которой выполнял двигатель Д240. Конструкция агрегата проста, не требует сложных условий по уходу, используется в температурных диапазонах как южных, так и северных широт. Кроме того, приемлемая цена двигателя и установка на Д240 ассортимента навесного оборудования делает устройство доступным для массы покупателей.

Трактор МТЗ 82.1 с навесным оборудованием:

МТЗ 82.1

Описание двигателя

Агрегат относится к дизельным четырёх цилиндровым моторам, блок цилиндров установки усиленный, выполнен из чугуна, объём двигателя Д240 составляет 4.75 литров. Силовая установка атмосферная, отличается повышенной надёжностью и простотой конструкции. Ремонтируется мотор легко, процедура возможна даже в полевых условиях.

Читайте так же:
Схема десульфатация с регулировкой тока

Поскольку силовая установка дизельная, подача топлива, это впрыск, мотор обеспечен нужной тягой и достаточной мощностью. К тому же двигатель Д240 крутящий момент составляет 28 кгс*м, чего хватает для выполнения большинства поставленных задач. Процесс запуска силовой установки Д240 происходит при помощи электрического стартера, модификация Д240Л оборудована пусковым двигателем, что помогает облегчить запуск главного агрегата в холодное время года.

Конструктивным решением было применение на силовом агрегате рабочей камеры нераздельного типа. Кроме того, впрыск топлива двойной, с образованием паров рабочей жидкости по объёму и распределением горючего в виде плёнки по цилиндру и поршню. Благодаря решению, удаётся получить эффект, используя ресурс мотора и реализовать потенциал. Таким образом, динамические характеристики агрегата выше, что делает возможным справляться мотору с большим количеством поставленных целей.

Рабочую камеру, с целью улучшения смесеобразования, конструкторы выполнили в виде шара, это образовывает внутри камеры вихревые потоки и использует выделяемое тепло с эффектом. Силовая установка вырабатывает 80 лошадиных сил при 2200 мин-1 оборотах коленчатого вала. Такие показатели гарантируют тягу в диапазоне оборотов.

Избегать температурных деформаций блоку цилиндров силового агрегата помогает высокопрочный серый чугун. Материал сделал мотор тяжелым, масса двигателя Д240 составляет 430кг, это себя оправдало, поскольку у мотора нет болезней, присущих аналогичным механизмам.

Силовой агрегат Д240:

Силовой агрегат

Технические характеристики двигателя Д 240

Популярностью силовая установка обязана простоте и надёжности. Решающую роль сыграли характеристики двигателя Д240, которые на момент выпуска, отвечали ожиданиям пользователей.

Двигатель Д240 технические характеристики:

ДанныеРасшифровка
Силовой агрегат, количество тактов4
Смесь топлива и воздухаКамера в поршне
Давление впрыска горючего (кгс*см 2 )175-180
Цилиндры, итого (шт.)«4»
Положение цилиндроввертикально, ряд
Объём агрегата (л.)4,75
Очерёдность хода«1» + «3» + «4» + «2»
Цилиндр, поперечник (мм.)110
Поршень, ход (мм.)125
Отношение полного объёма к объёму камеры сгорания16
Мощность (л.с.)80
Импульс (кгс*м)28
Вес двигателя д 240 (кг.)430
Ресурс (км.)500000
СмазкаСистема смазки (нагнетание + пары масла)
Моторное масло, объём (л.)15
МаслоЛетнее: М10Г, М10В;Зимнее: М8Г, М8В, ДС-8
ОхлаждениеЖидкостью, замкнуто, вентиляция
Объём антифриза (л.)19

В таблице указана масса сухого агрегата. Дополнительное навесное оборудование или заправка установки жидкостями, увеличивает вес двигателя Д240 в сборе в сторону больших величин, нежели указаны в таблице.

За счет того, что технические характеристики агрегата показывали неплохие параметры по мощности и динамике, мотор часто используют для переоборудования автомобилей ЗИЛ и ГАЗ.

Компоненты агрегата

Нормальное функционирование агрегата обусловлено комплексной работой компонентов.

  • Компоненты снижения избыточной температуры агрегата.Силовой агрегат, при превышении температурой установленных норм, с целью снижения показателей, применяет жидкость. Циркуляция вещества происходит в замкнутом пространстве, сообщение с атмосферой происходит посредством предохранителя.
  1. теплообменник, насос для жидкости;
  2. термический регулятор;
  3. лопасти крыльчатки, охлаждающие полости установки, трубки, подводящие и отводящие жидкость охлаждения.

Система охлаждения дизеля Д240:

Система охлаждения Д240

    двигателя Д240.Силовой агрегат применяет смазку с одним контуром. Смазка деталей происходит комбинацией, одни детали двигателя получают смазку посредством принудительного распыления, другие самотёком и масляным туманом.
  1. механизм забора масла из нижней части агрегата;
  2. помпа, подающая смазку;
  3. механизм центробежной очистки масла;
  4. теплообменник, терморегулятор, механизмы, приводящие в действие помпу.

Система смазки дизеля Д240:

Система смазки Д240

  • Компоненты, обеспечивающие подачу горючего.Силовая установка оснащена компонентами, которые представляют собой скопление механизмов и устройств, обеспечивающих бесперебойную подачу горючего и отвод сгоревшего материала.
  1. элемент очистки воздуха;
  2. коллекторы, топливные фильтрующие элементы;
  3. топливный насос, распылители, трубки, подающие горючее под давлением и без давления.

Система подачи топлива дизеля Д240:

подача топлива Д240

  • Компоненты пуска силовой установки.Силовой агрегат Д240, входящий в комплект электрический стартер быстро и бесперебойно заводит мотор. Производительность стартера 4.8 лошадиных сил. Кроме того, в комплекте устройство подогрева, предназначено поддерживать температуру подаваемого воздуха на нужном уровне для образования смеси, в случае, если процесс запуска происходит в период отрицательных температур.

Стартер редукторный МТЗ Д240:

Стартер МТЗ Д240

Модификация агрегата Д240Л в комплектации содержит мотор, состоящий из одного цилиндра, питающийся смесью приготовленной карбюратором. Кроме того, за рабочий цикл силовой агрегат выполняет два такта, маркируется ПД 10УД, выдаёт 10 лошадиных сил. Механизм пуска оснащен устройством регулировки, поддерживающим постоянную частоту вращения, принцип работы, центробежная сила. Количество режимов регулировки, один. Зажигания магнето, монтированного на корпусе, процесс происходит как в ручном режиме, так и при помощи стартера. Для запуска установки в мороз используют жидкостный подогреватель. За счет применения дополнительного навесного оборудования в виде пускового мотора, модификация Д240Л весит больше, в сухом виде без муфты сцепления вес двигателя составляет 490 килограмм.

Читайте так же:
Будет ли синхронизация времени на андроиде

Пусковой двигатель ПД 10УД, устанавливается на дизель Д240Л:

ПД 10УД

Силовая установка оснащена генератором переменного тока, мощностью 400 Вт со встроенным выпрямителем, напряжение 14В, напряжение электрической цепи 12В. Достоинство мотора, простая электрическая схема, поскольку на агрегате применяется помпа с механическим приводом.

Неисправности двигателя Д240- способы устранения

В процессе эксплуатации установки выявляются дефекты, связанные с недоработкой механизма. При использовании мотора Д240 периодически происходят такие сбои:

Самостоятельная регулировка клапанов 3C-TE

Самостоятельная регулировка клапанов 3C-TE ⇐ Emina, Lucida, Previa. Дизельный двигатель

Модератор: Jhonny

  • Версия для печати
  • 1
  • Цитата

Сообщение Юрий » 22 ноя 2005, 15:44

  • Цитата

Сообщение Mosh » 23 ноя 2005, 05:34

Можно, пожалуйста, узнать подробнее про регулировку клапанов? Два года не лазил к клапанам, как приобрел свой таун-айс.

Mosh
У меня была та же проблема, что и у тебя. Но я сразу знал, что у меня пережаты клапана. Для начала проведи тесты. Как заводится на холодную, как заводится на горячую. Если плохо на холодную и на горячую, проверь компрессию в цилиндрах. Она должна быть не менее 22 (если меньше, — нужно смотреть зазоры клапанов, если они в пределах нормы, тогда колечки поршней (заменить)). Если компрессия в пределах нормы 30-32 (норма), самый минимум (min 24 для зимы и 22 min для лета) или 26-28 ниже нормы, но не смертельно и зазоры в клапанах тоже в норме, то, вероятная причина — это износ плунжерной пары ТНВД. В этом случае, будет плохо заводиться двигатель на горячую, а на холодную должно быть чуть лучше.

Это для начала. Теперь по зазорам в клапанах. Впускные 0,2-0,3. Выпускные 0,25-0,35. Закажи ряд шайб в пределах 2,30-2,60 по 4 шт. каждого размера через 0,05. Тебе хватит для более точного подбора, даже выше крыши, за то проблем не будет. Материал — сталь ст-40. Сперва нарезают шайбы диаметром
34 мм, затем закаливают на 42 (это их единицы измерения и, как правильно они называются, я не знаю), оригинальные закалены на 38. Потом шлифуешь в размеры из ряда.

Как менять: снимаешь крышку клапанов, меряешь зазор (при этом кулачок распредвала должен смотреть вверх), считаешь, как должно быть, отжимаешь стакан с шайбой, вытаскиваешь и ставишь новую шайбу, проворачивашь за коленвал (2 оборота) и меряешь снова. Проворачивать распредвал через коленвал ТОЛЬКО ПО ЧАСОВОЙ СТРЕЛКЕ!

Вот и все. Как только это сделаешь, проблем с заводкой не будет даже при –35, при соответствующем масле в двигателе.

Дополнение: Материал сталь 45 (ст-45) диаметр шайбы 34 мм, толщина начальная 3,2 мм, Закалка: оригинал закален на 38 ед. (я не заню какие ед., но все же . ) Новые закаливаются на 42-44, кто
будет калить должны знать, потом шлифовка в размеры которые нужны. А точнее, с шагом 0,05 от 2,35 до 2,70(80) по 2 или 3 шайбы, этого хватит (даже с запасом). Зазоры в клапанах: Впускные клапана 0,20-0,30 Выпускные: 0,30-0,35, я сделал впускные 0,25 выпускные 0,35.

Как регулировать: Снимаешь крышку клапанов (там еще нужно часть обвязки снять, 2 воздуховода на турбину). Пластмассу с радиатора (где вентилятор). Берешь ключ и проворачиваешь за коленвал (Только по часовой стрелке), так, чтобы кулачки распредвала смотрели вверх, меряешь щупом зазор. Записываешь, что получилось, вытаскиваешь шайбу, меряешь ее, считаешь толщину шайбы, какую
нужно поставить для нужного зазора. Ставишь, проворачиваешь 2-3 раза, ключом, коленвал (Только по часовой стрелке. ) и проверяешь зазор снова, если все нормально, то дальше, если нет, то подбирай шайбу и обязательно, после смены шайбы прокрути 2-3 раза перед замером, и так далее все клапана. Регулировку нужно производить ТОЛЬКО на ХОЛОДНОМ двигателе, т.е. при темп. двигателя не выше 30 град. (в гараже как раз нормальная темп. (у меня примерно 16-18 град.)).

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
