Как отрегулировать фары на сузуки гранд витара

Как отрегулировать фары на сузуки гранд витара?

Регулировка фар ближнего света: подготовка и настройка

Как известно, безопасность передвижения в темное время суток во многом зависит от того, насколько качественно настроены фары, поэтому следует уделить этому вопросу особое внимание. Рассмотрим, как правильно отрегулировать ближний свет фар без специального стенда, в этом процессе нет ничего сложного, если знать все нюансы и выполнять все рекомендации.

На фото: качественный свет распределяется равномерно и имеет четкие границы, если направить его на стену

• Подготовительные работы
• Рабочий процесс
• Вывод

Подготовительные работы

Чтобы основной этап был проведен качественно, необходимо соблюдение целого ряда важных условий:

Важно!
Не стоит ставить лампочки более высокой мощности, качество света они улучшат несущественно, зато система проводки машины будет подвергаться повышенным нагрузкам, что может привести к поломкам и даже замыканиям.

Настроить свет с таким отражателем невозможно, его нужно обязательно менять

Рабочий процесс

Так как цена данной услуги в автосервисах высока, то вы сможете сэкономить значительные средства, регулировка света фар ближнего света производится так, как описано ниже.

Подготовка

В первую очередь необходимо подготовить место:

• Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров. Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
• В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;
• Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
• Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки. Это будут наши основные метки, поэтому постарайтесь сделать все точно.

Так должен выглядеть настроечный экран

На этом этап подготовки можно считать завершенным, можно приступать к основным работам.

Настройка

Инструкция по проведению работ своими руками выглядит следующим образом:

• Если в вашем автомобиле предусмотрен корректор фар, то обязательно предварительно установите его в положение «0»;

Важно!
Проконтролируйте, чтобы центр машины находился напротив соответствующей линии на стене, это очень важно для обеспечения точности.

• Далее необходимо закрыть одну фару картоном или другим непрозрачным материалом, так как настраивается всегда только один световой элемент;
• После этого следует внимательно посмотреть расположение светового пучка, его верхняя граница должна располагаться на уровне линии, которую вы прочертили заранее. Если положение не соответствует, то необходимо отрегулировать положение отражателя с помощью регулировочного винта, расположенного в задней части корпуса, работа достаточно проста, и для ее проведения вам понадобится отвертка либо шестигранник;

Положение регулировочных винтов может отличаться, но в любом случае они расположены на видном месте

• Если вертикальная настройка произведена, то можно приступить к горизонтальной, тут все просто: на световом пятне отчетливо видно место, где свет начинает уклоняться вверх, именно этот участок должен совпадать с ранее сделанной пометкой напротив соответствующей фары;

Место, где поток начинает подниматься вверх, должно совпадать с перекрестьем на линии

• Второй элемент регулируется соответствующим образом, после проведения работ вы можете наслаждаться качественным светом, при этом фары не будут слепить встречных водителей.

Если все проведено правильно, то результат практически не будет уступать профессиональной работе, на этом вопрос, как отрегулировать ближний свет фар, можно считать завершенным.

Можно заодно настроить и противотуманные фары, например, на КИА Спектра. Процесс производится следующим образом:

• Ниже ранее проведенной линии проводится еще одна, она должна располагаться на уровне середины противотуманных фар. Так как данный тип изделий регулируется только по вертикали, то делать пометки по ширине расположения не имеет смысла;

Важно!
Машину в этом случае необходимо расположить на расстоянии 7,5-7,6 метра, это очень значимый фактор, поэтому не забывайте его, иначе регулировка получится неправильной.

• Далее необходимо ослабить крепления противотуманных фар, так как они могут закиснуть, и в процессе настройки вы потратите много времени на то, чтобы сорвать винты. Если они не поддаются, пробуйте обработку с помощью WD40, это может упростить задачу;

Противотуманки не должны светить высоко, так как они должны освещать дорогу под туманом

• Далее все происходит, как и с ближним светом: на месте водителя должен быть вес в 70 килограммов, а одна из фар закрывается картоном;
• Теперь вы настраиваете световой луч так, чтобы его верхняя граница располагалась на 10 сантиметров ниже линии, которая была проведена ранее и располагается напротив ПТФ;

Если вы подготовились должным образом и проводите работы в соответствии с вышеприведенными рекомендациями, то настройка противотуманного света не вызовет затруднений

• Вторая фара настраивается подобным образом, на этом работа окончена, следует очень тщательно зафиксировать положение ПТФ, чтобы положение не изменилось.

Вывод

Чтобы настроить свет, не нужно много времени и наличие специальных навыков, достаточно площадки и стены перед ней, конечно же, не забывайте правильно готовить машину и следить за качеством светового оборудования, тогда результат работы будет отличным. в этой статье расскажет некоторые особенности процесса.

Клуб Suzuki Vitara

Олег Верещагин Маршал
Сообщения: 3259 Зарегистрирован: 08 июн 2016, 13:40 Откуда: Москва Авто: Vitara 1.6 AT 4WD GL+ (2016 г.в.) Прошлый авто: Suzuki Swift 1.5 AT (2008 г.в.) Благодарил (а): 805 раз Поблагодарили: 1569 раз Контактная информация:

Ближний и дальний свет

• Цитата

Dj-ikss Полковник
Сообщения: 871 Зарегистрирован: 09 сен 2015, 19:31 Откуда: Город Авто: Creta 2.0 АКПП 4WD Благодарил (а): 1 раз Поблагодарили: 368 раз

Ближний и дальний свет

• Цитата

Сообщение Dj-ikss » 26 окт 2015, 17:02

Dj-ikss Полковник
Сообщения: 871 Зарегистрирован: 09 сен 2015, 19:31 Откуда: Город Авто: Creta 2.0 АКПП 4WD Благодарил (а): 1 раз Поблагодарили: 368 раз

Ближний свет

• Цитата

Сообщение Dj-ikss » 03 ноя 2015, 07:53

Ближний свет

• Цитата

Сообщение SVd » 24 ноя 2015, 11:07

vadim_rzn Майор
Сообщения: 473 Зарегистрирован: 05 ноя 2015, 16:58 Откуда: Рязань — Столица ВДВ Авто: GL+ Прошлый авто: Lacetti 1,6 AT Благодарил (а): 32 раза Поблагодарили: 177 раз

Ближний свет

• Цитата

Сообщение vadim_rzn » 24 ноя 2015, 11:40

haller Полковник
Сообщения: 808 Зарегистрирован: 07 сен 2015, 21:31 Откуда: Санкт-Петербург Авто: Vitara 1.6 AT GL+ Vitara S 1.4+ Рено Сандеро Прошлый авто: Много разных Благодарил (а): 11 раз Поблагодарили: 374 раза

Ближний свет

• Цитата

Сообщение haller » 21 дек 2015, 16:02

Ближний свет

• Цитата

Сообщение SVd » 24 дек 2015, 11:32

Dj-ikss Полковник
Сообщения: 871 Зарегистрирован: 09 сен 2015, 19:31 Откуда: Город Авто: Creta 2.0 АКПП 4WD Благодарил (а): 1 раз Поблагодарили: 368 раз

Ближний свет

• Цитата

Сообщение Dj-ikss » 24 дек 2015, 11:51

Ближний и дальний свет

• Цитата

Сообщение SVd » 24 дек 2015, 11:58

Ближний свет

• Цитата

Сообщение Kate4ka » 24 дек 2015, 15:08

kvn-ven Младший лейтенант
Сообщения: 299 Зарегистрирован: 19 дек 2015, 22:10 Откуда: Щелково Авто: серебристая Vitara 1.6 AT GL+ Прошлый авто: Toyota Prius Благодарил (а): 285 раз Поблагодарили: 140 раз

Ближний свет

• Цитата

Сообщение kvn-ven » 28 дек 2015, 13:54

Ближний свет

• Цитата

Сообщение KoZaK » 28 дек 2015, 21:55

haller Полковник
Сообщения: 808 Зарегистрирован: 07 сен 2015, 21:31 Откуда: Санкт-Петербург Авто: Vitara 1.6 AT GL+ Vitara S 1.4+ Рено Сандеро Прошлый авто: Много разных Благодарил (а): 11 раз Поблагодарили: 374 раза

Опель Агила, Suzuki Wagon R руководство по ремонту и эксплуатации

Opel Agila, Suzuki Wagon R Руководство по ремонту и эксплуатации Бензиновые двигатели: G10/G10A 1,0 л/39 кВт (53 л.с.); Z10XE 1,0 л/43 кВт (58 л.с.); Z10XEP 1,0 л/44 кВт (60 л.с.); К10А 1,0 л/48 кВт (65 л.с.); К12А 1,2 л/51 кВт (69 л.с.); Z12XE 1,2 л/55 кВт (75 л.с.); Z12XEP 1,2 л/59 кВт (80 л.с.); G13BB 1,3 л/56 кВт (76 л.с.); Дизельные двигатели: Z13DT 1,3 л/ 51 кВт (69 л.с.) Производственно-практическое издание Опель Агила и Сузуки Вагон «Р» с 1997 года выпуска

Видео Опель Агила /Сузуки Вагон «Р» замена датчика температуры и воздушного фильтра кабины (Opel Agila, Suzuki Wagon R с 97)

Опель Агила и Сузуки Вагон «Р» общая информация (Opel Agila, Suzuki Wagon R с 1997)

Электрооборудование автомобиля выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой» (-), которая выполняет функцию второго провода. Номинальное напряжение сети составляет 12 В. Типовая электрическая цепь состоит из электрических компонентов, выключателей, реле, электродвигателей, предохранителей с плавкими вставками и штекеров, соединяющих компонент с аккумулятором и с «массой» (-) автомобиля. Прежде чем начинать работу с каким-либо из элементов электрической системы, необходимо отсоединить клемму провода «массы» (-) от отрицательного полюса аккумулятора для предотвращения короткого Замыкания и/или пожара.

Питание для лампочек и всех электрических приборов подается от аккумулятора свинцово-кислотного типа, который, в свою очередь, заряжается от генератора, который проводится в действие приводным ремнем вспомогательных агрегатов от шкива коленчатого вала.

Стартер представляет собой электродвигатель постоянного тока со смешанным возбуждением с электромагнитным (тяговым) реле. При работе с элементами электрической системы необходимо соблюдать дополнительные меры предосторожности, чтобы не повредить полупроводниковые приборы (диоды и транзисторы) и избежать поражения электрическим током.

Поэтому необходимо выполнять следующие требования:
1 электрической системой всегда снимайте кольца, часы и прочие металлические предметы. Даже при отсоединенном аккумуляторе может произойти электрический разряд, если компонент заземлить через металлический предмет, и привести к поражению током или ожогу.
2 При работе с электрической системой всегда отсоединяйте клемму провода «массы» (-) от отрицательного полюса аккумулятора.
3 При подсоединении проводов к клеммам аккумулятора не перепутайте полярность, так как такие компоненты как генератор, электронные блоки и другие компоненты, имеющие полупроводниковые платы, могут быть повреждены.
4 При запуске двигателя от внешнего источника питания соединяйте положительную клемму аккумулятора с положительной клеммой источника, а отрицательную — с отрицательной клеммой. Это правило необходимо соблюдать и при подсоединении зарядного устройства.
5 Никогда не отсоединяйте аккумулятор, генератор, штекеры или контрольно-измерительные приборы при работающем двигателе.
6 Не проверять работоспособность генератора, замыкая его выходные контакты на «массу» (-).
7 При проведении электросварочных работ на автомобиле отключите генератор и блок управления двигателя.

Установка и подключение автосигнализации Starline A91 на Suzuki Wagon R 2008

Устанавливаемое оборудование: автосигнализация Starline A91 с функцией автозапуска.

Установка автосигнализации на Suzuki Wagon — разбор салона

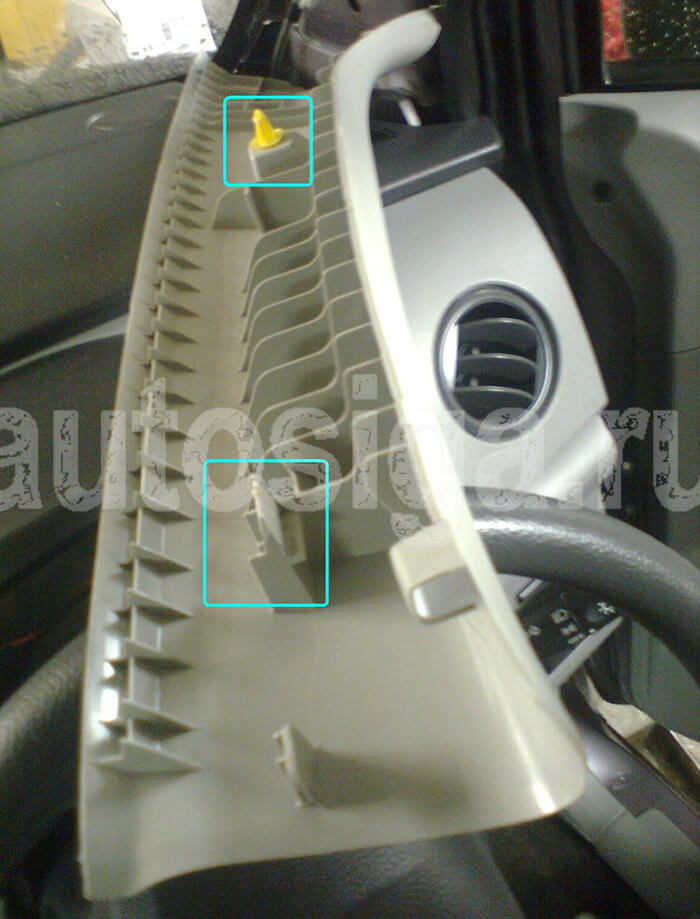

Фото 1.1. Снимаем накладку правой стойки лобового стекла.
