Отрегулировать схождение самому на ваз 2121

Отрегулировать схождение самому на ваз 2121

Проверка и регулировка углов установки передних колёс автомобиля ВАЗ-2121.

1. Проверить техническое состояние автомобиля на соответствие следующим требованиям.

1.1. Осевой зазор в подшипниках ступиц колёс должен быть 0,02-0,15 мм.

1.2. Зазор в шаровых пальцах не более 0,7 мм.

1.3. Люфт рулевого колеса не более 5° или 20 мм по ободу колеса,

1.4. Люфт в шарнирах рулевых тяг не допускается.

1.5. Деформация и трещины рычагов и шарниров передней подвески не допускаются.

1.6. Давление воздуха в шинах должно быть:

для передних колёс 0,18МПа (1,8кгс/см 2 ); для задних колёс 0,17МПа (1,7кгс/см 2 ).

Проверку производить в соответствии с требованиями ТИ 3100.25100.08003.

При отклонении значений произвести регулировку или ремонт.

2. Подготовить прибор ПКО-1 к работе согласно разделу 2 ТИ 3100.25100.13011.

3. Проверить углы развала и продольного наклона оси поворота передних колёс под нагрузкой;

Угол развала передних колёс 0°30’± 20′

Продольный наклон оси поворота колеса 3°30′+ 30′

Работы по проверке углов выполнить согласно пп. 3.1-3.4 ТИ 3100.25100.13011.

4. Отрегулировать углы развала и продольного наклона оси поворота передних колёс под нагрузкой.

4.1. Отрегулировать углы развала и продольного наклона оси поворота колеса путём изменения количества регулировочных прокладок на болтах крепления оси верхнего рычага передней подвески согласно таблице.

Количество прокладок, добавляемых на болт или снятых с него

Продольный угол наклона оси поворота колеса

4.1.1. Опустить автомобиль на подъёмнике.

4.1.2. Открыть капот автомобиля.

4.1.3. Ослабить гайки крепления оси верхнего рычага до свободного снятия регулировочных шайб ( ключ кольцевой 19 ГОСТ 2906-80 ).

4.1.4. Снять или установить необходимое количество регулировочных шайб на каждый болт крепления оси верхнего рычага согласно результатам проверки (пункт 3) и таблице ( зубило ГОСТ 7211-72. плоскогубцы ГОСТ 5547-75, молоток ГОСТ 2310-77 ).

4.1.5. Завернуть гайки крепления оси верхнего рычага ( ключ кольцевой 19 ГОСТ 2906-80 ).

4.1.6. Закрыть капот, поднять автомобиль и произвести проверку углов развала и продольного наклона оси поворота передних колёс.

5. Проверить схождение передних колёс. Схождение передних колёс под нагрузкой должно быть 3 ± 1 мм.

5.1. Проверить правильность установки передних колёс для движения автомобиля по прямой.

Работу произвести согласно п.5.1 инструкции ТИ 3100.25100.13011.

5.2. Проверить схождение колёс.

5.2.1. Установить две раздвижные штанги спереди и сзади передних колёс на расстоянии 1950 мм от центров поворотных кругов так, чтобы экраны с контрольными метками обеих штанг находились по одну сторону автомобиля, а экраны с линейными шкалами — по другую и повернуть друг к другу. Длина раздвижных штанг — 2020 мм.

5.2.2. Выполнить дальнейшую проверку схождения передних колёс по пп. 5.2.2-5.2.5 ТИ 3100.25100.13011.

6. Отрегулировать схождение передних колёс согласно пункту 6 ТИ 3100.25100.13011.

Внимание : Работы выполнять в соответствии с требованиями системы стандартов безопасности труда ГОСТ 12.3.017-79 "Ремонт и техническое обслуживание автомобилей. Общие требования безопасности" и инструкции по технике безопасности 37.101.7072-78.

Регулировка развал схождение нива шевроле

– суммарный люфт в рулевом управлении не должен превышать 10°.

– осевой зазор в подшипниках ступиц передних колес не должен быть более 0,15 мм;

-зазор в пальце шаровом верхнем не должен быть более 0,7 мм;

-не допускаются вмятины и деформации ободьев колес, деформации и трещины рычагов, растяжек и шарниров передней и задней подвесок (осмотр визуальный);

– давление воздуха в шинах;

Обнаруженные неисправности устраните и проведите необходимые регулировки.

После установки автомобиля на стенд, непосредственно перед контролем углов необходимо «прожать» подвеску автомобиля 2–3 раза для самоустановки узлов передней подвески, прикладывая по вертикали усилием рук нагрузку от 400 до 500 Н (от 40 до 50 кгс) сначала к заднему, затем к переднему бамперам.

Очередность проверки и регулировки колес должна быть следующей:

1. Угол продольного наклона оси поворота колес.

2. Угол развала колес.

3. Схождение колес.

Угол продольного наклона оси поворота.Для регулировки угла продольного наклона оси поворота:

-изменяется количество регулировочных шайб на болтах крепления оси верхнего рычага

-согласно таблице 4-1 рассчитайте необходимое для снятия или установки количество регулировочных шайб, используя таблицу 4-2

Количество шайб, добавляемых на болт или снятых с негоРазвал колеса, мин.Продольный угол наклона оси поворота колеса, мин.
передний болтзадний болт
+1+1+5’ 48²
-1-1-5’ 48²
+1-5’+13’ 36²
-1+5’-13’ 36²0
+1+10’ 6²-16’ 52²
-1-10’ 6²+16’ 52²
-1+1+18’ 20²-28’ 52²
+1-1-14’ 24²+26’ 40²

-откройте капот автомобиля;

-отверните гайки крепления оси верхнего рычага передней подвески до свободного снятия регулировочных шайб;

Читайте так же:
Карбюратор солекс ваз 2108 регулировка поплавков

-удалите или установите рассчитанное количество регулировочных шайб на каждый болт крепления оси верхнего рычага;

-затяните гайки крепления оси верхнего рычага ключом моментным, момент затяжки гаек от 70 до 80 Н. м (от 7,0 до 8,0 кгс. м);

-повторите вышеперечисленные операции для другого переднего колеса.

Угол развала передних колес.Если угол развала отличается от нормы, то необходимо отрегулировать его, изменив количество шайб 21 (см. рис. 4-1), установленных между осью верхнего рычага и кронштейном поперечины.

Для уменьшения угла развала снимите с обоих болтов одинаковое количество шайб, а для увеличения – добавьте.

Схождение передних колес.Если величина схождения отличается от нормы, то необходимо ослабить гайки стяжных хомутов рулевых тяг и ключом повернуть тягу рулевой трапеции на одинаковую величину в противоположных направлениях; таким образом муфты наворачиваются или сворачиваются и изменяют длину рулевых тяг. После регулировки длин рулевых тяг рулевое колесо должно находится в положении, соответствующему прямолинейному движению.

Выполнив регулировку, установите стяжные хомуты прорезью в сторону задней части автомобиля, с допустимым отклонением вверх или вниз не более 60 О от горизонтальной плоскости автомобиля и в таком положении затяните их. При затянутых гайках кромки прорезей стяжных хомутов не должны соприкасаться.

После регулировки схождения колес проверьте, нет ли задевания колес и деталей рулевого привода за смежные детали подвески колес и кузова. Для этого поверните колеса в обе стороны до упора сошки в болты крепления картера рулевого механизма.

Проверка и регулировка углов установки передних колес автомобиля Шевроле-Нива

Проверку и регулировку углов установки передних колес выполняют на специальных стендах в соответствие с инструкцией на стенд.

Проверка углов установки колес обязательна, если проводится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

Контроль и регулировку углов установки колес проводите на автомобиле при конструктивной нагрузке 2205 Н (225 кгс) (три человека по 75кг).

При контроле и регулировке углов установки передних колес необходимо руководствоваться параметрами, указанными в табл.

Параметры углов установки передних колес автомобиля

Углы установки передних колес

Для автомобиля с нагрузкой 2205 Н (225 кгс)

Для снаряженного автомобиля

Продольный угол наклона оси поворота

Перед установкой углов установки колес проверьте:

·давление воздуха в шинах;

·осевой зазор в подшипниках ступиц передних колес;

·исправность амортизаторов (отсутствие заклинивания штоков);

·радиальное и осевое биение шин;

·зазор в шаровых шарнирах подвески;

·свободный ход рулевого колеса.

Обнаруженные неисправности устраните и проведите необходимые регулировки.

После установки автомобиля на стенд, непосредственно перед контролем углов необходимо «прожать» подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс) направленное сверху вниз, сначала на задний, а потом на передний бампер.

Очередность проверки и регулировки колес должна быть следующей:

1. Угол продольного наклона оси поворота

Угол продольного наклона оси поворота.

Для регулировки угла продольного наклона оси поворота:

·отверните гайки крепления оси верхнего рычага передней подвески и переставьте шайбы с одного болта на другой до получения нормального значения угла. Угол продольного наклона оси поворота увеличивается при увеличении количества шайб на переднем болту или уменьшении количества шайб на заднем и уменьшается при обратной перестановке;

·заверните гайки динамометрическим ключом и проверьте правильность угла продольного наклона оси поворота.

Угол развала передних колес. Если угол развала отличается от нормы, то необходимо отрегулировать его, изменив количество шайб 21 (см. рис. 4-1), установленных между осью верхнего рычага и кронштейном поперечины.

Для уменьшения угла развала снимите с обоих болтов одинаковое количество шайб, а для увеличения – добавьте.

Схождение передних колес. Если величина схождения отличается от нормы, то необходимо ослабить стяжные хомутики боковых тяг и ключом 67.7813.9504 повернуть обе муфты на одинаковую величину в противоположных направлениях; таким образом муфты навертываются или свертываются и изменяют длину боковых тяг.

Выполнив регулировку, установите стяжные хомутики прорезью назад, с допустимым отклонением вниз на 60О к горизонтальной плоскости автомобиля. При затянутых гайках кромки прорезей стяжных хомутиков не должны соприкасаться.

После регулировки схождения колес проверьте, нет ли задевания колес и деталей рулевого привода за смежные детали подвески колес и кузова. Для этого поверните до отказа колеса в обе стороны до упора сошки в болты крепления картера рулевого механизма.

Проверка и регулировка зазора в подшипниках ступицы переднего колеса

Для проверки зазора снимите колпак и ослабьте гайки крепления колеса, поднимите переднюю часть автомобиля, обоприте ее на подставку и снимите переднее колесо.

Снимите суппорт переднего тормоза с тормозными колодками. При этом не допускайте, чтобы суппорт висел на шлангах высокого давления.

На поворотном кулаке закрепите приспособление 67.7834.9507 с индикатором (рис. 4-4) так, чтобы ножка индикатора упиралась в ступицу колеса как можно ближе к регулировочной гайке. Поворачивая ступицу в обеих направлениях, одновременно перемещайте ее рычагом 67.7820.9521 вдоль оси поворотного кулака (от себя и на себя). Замерьте величину перемещения (зазора) по индикатору.

Читайте так же:
Регулировка ручного тормоза калина хэтчбек

Рис. 4-4. Проверка осевого зазора в подшипниках ступицы переднего колеса:

2 – приспособление 67.7834.9507;

3 – рычаг 67.7820.9521.

Если зазор больше 0,15 мм, отрегулируйте его в следующем порядке:

·отверните регулировочную гайку с хвостовика корпуса наружного шарнира;

·установите новую или бывшую в употреблении, но на другом автомобиле гайку, и затяните ее моментом 19,6 Н·м (2 кгс·м), одновременно поворачивая ступицу в обоих направлениях 2–3 раза для самоустановки роликовых подшипников;

·ослабьте регулировочную гайку и снова затяните моментом 6,86 Н·м (0,7 кгс·м);

·на шайбе сделайте метку В (рис. 4-5), затем отпустите на 20-25О гайку до совпадения первой кромки А с меткой;

·– застопорите гайку в этом положении, вдавливая лунки на шейке в пазы на конце хвостовика обоймы наружного шарнира.

Рис. 4-5. Затягивание и регулировка подшипников ступицы переднего колеса:

А – кромка гайки;

В – метка на шайбе.

После регулировки зазор в подшипнике должен быть в пределах 0,01–0,07 мм.

Разрегулированный сход-развал на Ниве 2121, как и других автомобилях, оборачивается последствиями различной тяжести: от преждевременного износа покрышек до ухудшения курсовой устойчивости и управляемости. Чтобы подобного не произошло, рекомендуется регулярно проверять углы установки колес, а также производить настройку схода-развала своими руками, учитывая особенности модели.

Когда требуется регулировка

Нарушение схода и развала может произойти в связи с:

    Заменой ключевых элементов подвески (шаровые опоры, рулевые тяги, рычаги, сайлентблоки и пружины), изменением клиренса; Сильным механическим воздействием на колеса; Естественным износом ходовой части автомобиля.

Диагностика Узнать о проблемах с углами установки колес возможно несколькими способами различной степени точности:

    Грубая — по внешним проявлениям (неравномерное истирание резины, увод авто в сторону и т.д.); Средняя – путем нанесения на места, где износа быть не должно, дорожки клея и контрольного осмотра после 6 км движения по ровному участку дороги; Точная – натягивая между осями в соответствии с чертежом толстую леску с крючками и используя набор проставок. В качестве последних применяются бруски толщиной 26 и 6 мм. Угол схождения считается нормальным, если при установке широкой проставки леска задевает борт шины, а при увеличении толщины до 32 мм – не касается.

Для определения угла схождения используется отвес.

В качестве условий, необходимых для получения истинных сведений: обеспечить нормативное давления во всех шинах, обеспечить правильность геометрических размеров дисков, установить машину на ровную площадку, нагрузить автомобиль 320 кг на сидячих местах и 40 кг в багажнике.
В данных условиях необходимо достичь указанных значений:

Видео, схождение своими руками

Ниже описано, как сделать сход развал самому.

Регулировка углов продольного наклона оси поворота и развала колес

Для исправления углов на Ниве 21214 производится изменение числа регулировочных прокладок, установленных на оси верхнего рычага. Так, при использовании шайб из металла 0,75 мм значения будут варьироваться в соответствии с таблицей:

Чтобы провести настройку, откройте капот и ослабьте гайки крепления верхнего рычага с помощью 19 мм накидного ключа.

В зависимости от зафиксированного отклонения, удалив или добавив, установить необходимое количество прокладок, затянуть гайки моментом 70-80 Н*м и произвести повторный замер.

Регулировка схождения

Чем регулируется? Спец приспособлением 67.7813.9504 и 13 мм ключом.

Ослабьте гайки и стяжные хомуты рулевых тяг.

Установите требуемые длины рулевых трапеций слева и справа.

После завершения регулировки стяжные хомуты затягиваются в положении – прорезью в сторону багажника, не допуская соприкосновения кромок и отклонения от продольной оси более 60º.

Видео 2

Сход развал своими руками ваз 2121 : 2 комментария

Здравствуйте скажите какое количество шайб должно быть на верхнем рычаге нива21214.

Как Самому Сделать Развал Схождение На Ниве

Мастера автосервисов, советую проводить данную процедуру каждые пять —десять тысяч километров. Данная регулировка проводится в автосервисах, на специальных современных оборудованиях, но, если данной возможности нет можно провести процедуру своими руками.

как делают развал схождение на ниве шевроле

Произвести сход-развал своими руками Перед тем как приступить к работе следует найти площадку ровную где есть яма. После этого устанавливаем авто на яму переводя КПП в нейтральный режим, располагая колеса в прямолинейное положение. Далее выполняем следующие действия: При помощи телескопической линейки или цепочки, определяем какое расстояние имеется между задней и передней частью на ободе Линейка располагается так чтобы наконечники трубок и колеса прикасались к земле, стрелку устанавливаем как делают развал схождение на ниве шевроле положения нуля Перемещаем авто немного вперед так чтобы линейка оказалась в сзади, стрелка при этом показывает расхождение и, если оно есть производите корректировку.

Читайте так же:
Регулировка рулевого управления калины

как делают развал схождение на ниве шевроле

Корректировку нужно произвести, вращая соединительные муфты боковых тяг. Но прежде выясним, что страдает в первую очередь, если один из данных показателей на Ниве Шевроле нарушен. Если нарушен развал колес на Ниве Шевроле, то — это приводит к неравномерному и быстрому износу протектора шин. К тому же неправильное положение колес приводит к проблемам управления автомобиля.

как делают развал схождение на ниве шевроле

При нарушенном схождении колес возникает также неравномерный износ шин. При положительном схождении быстрому износу подвергается наружная часть шины, а при отрицательном — истирается внутренняя сторона протекторов. Последствия неправильной регулировки Когда как делают развал схождение на ниве шевроле регулировка колес Развал и сход колес на Ниве Шевроле, собственно, как и на других автомобилях, потребуется выполнять в следующих ситуациях: Также на проверку и регулировку развал-сход колес необходимо заезжать на СТО, когда на дороге была поймана хорошая яма.

Конечно, после попадания в яму устранить проблему путем регулировки развала и схождения не обойтись, но — это самое первое, что необходимо сделать.

как делают развал схождение на ниве шевроле

Особенно важно это для автомобилей, которые преодолевают трассы в условиях бездорожья. Хоть на таких автомобилях подвеска рассчитана к агрессивным условиям, но ведь ничто не вечно.

Как Самому Сделать Развал Схождение На Ниве

Также как утверждают мастера на СТО, автомобили требуют регулировки колес каждые — тысяч км пробега, но все зависит от характера эксплуатации. Признаки того, что требуется регулировка развал-сход колес: Не как делают развал схождение на ниве шевроле и даже не перекручивайте ремень! После снятия газораспределительного ремня не проворачивайте коленчатый и распределительные валы для избежания повреждения внутренних компонент мотора и поэтому входа удара клапанов о днища поршней!

Перед установкой ремня кропотливо очистите что остается сделать нашему клиенту зубчатые колеса привода Г Как сделать зарядку для автомобильного аккумулятора Автор: Подписывайтесь на мой канал, скоро здесь будет много интересного! Не забудь поставить лайк Теги youtu Внедорожник Chevrolet Niva станет дороже на 15— Новый прайс-лист начнёт действовать первого июля.

как делают развал схождение на ниве шевроле

А внедорожник в комплектации GLC с 2-мя подушк Весной года он первым поставил на Оку 52 вал с доработанной головкой и клапанами увеличенного размера 39х34 мм.

Машинка тогда выдала удивительно ровную полку момента и 47 сил, что для 52 вала явилось неким отк Ремонт подвески по другому управляющего управления смена тех же амортизаторов по другому управляющего шарнира ведет к значительному изменению установочных углов колёс. Каждодневная эксплуатация автомобиля также с течением времени заносит как делают развал схождение на ниве шевроле коррективы в эти характеристики, потому временами необходимо в регулировке развала-схождения.

Как самому сделать схождение на Ниве.

Как сделать развал-схождения на Нива Шевроле самостоятельно

Регулировать развал-схождение предпочтительнее пару раз за год, при сезонной смене покрышек. За этот период времени многократно угодишь в яму либо наедешь на бордюр, от каких факторов ходовая расшатывается и углы меняются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем набор новейшей резины.

Для уменьшения развала с обоих болтов снимают равное количество шайб пакеты шайб равной толщиныдля увеличения — добавляют. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора. Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б см. Угол развала 3.

Нива шевроле развал схождение регулировка. Регулировка развала-схождения нивы шевроле своими руками

Схождение Угол продольного наклона оси поворота. Если при проверке величина угла не будет соответствовать данным, приведенным выше, необходимо изменить количество регулировочных шайб, установленных между осью верхнего рычага и кронштейном поперечины.

Изменение углов развала и продольного наклона оси поворота при изменении количества шайб толщиной 0,75 мм на болтах крепления оси верхнего рычага Данные приведены для шайб толщиной 0,75 мм.

Снятие и установка средней рулевой тяги ваз 2121 нива 2131

Для снятия правой боковой тяги поворачиваем руль до упора влево.

Пассатижами вынимаем шплинт

Ключом «на 22» отворачиваем гайку крепления боковой тяги к рычагу поворотного кулака

Съемником выпрессовываем шаровой палец из рычага.

Можно использовать вильчатый съемник.

При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между боковой тягой и рычагом поворотного кулака и молотком наносим удары по торцу рычага.

Шаровой палец из рычага также можно выпрессовать, нанеся резкий удар снизу обратной стороной молотка по рычагу поворотного кулака вблизи шарнира

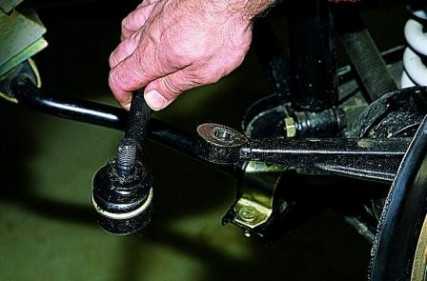

Вынимаем шаровой палец из проушины рычага поворотного кулака.

Читайте так же:
Как отрегулировать ножки газовой плиты

Съемником выпрессовываем шаровой палец тяги из маятникового рычага.

Палец также можно выпрессовать, нанеся резкий удар снизу молотком через зубило с притупленным концом по маятниковому рычагу.

Вынимаем правую боковую тягу.

Аналогично снимаем левую боковую тягу.

Устанавливаем боковую тягу так, чтобы к рычагу поворотного кулака крепился длинный наконечник.

Заменив тягу, проверяем схождение колес (см. Углы установки передних колес)

Замена рулевых тяг (наконечников) на ВАЗ классика (2101-2107)

Опубликовано: 1 год назад

замена рулевых тяг на автомобиле ваз классика на примере ваз 2105. на всей классике процедура одинаковая.

Комплект усиленных муфт рулевых тяг для Нивы

Комплект усиленных муфт рулевых тяг автомобилей Нива — усиленные за счет применения закрытого и, соответственно, более жесткого резьбового соединения. Шестигранник под ключ 24мм. При этом закрытое резьбовое соединение защищено от коррозии и уменьшает возможность появления люфтов в регулировочном узле тяги.

Применение такой конструкции позволяет исключить поломку короткой рулевой тяги (изгиб, ослабление муфты) и гарантирует сохранение регулировок схождения при самых тяжёлых условиях эксплуатации.

ВАЖНО! Муфты сконструированы под два коротких наконечника. Для регулировки схождения необходимо отсоединять рулевой наконечник от сошки поворотного кулака

Марка: Нива, LADA 4×4, Chevrolet Niva. Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.

В комплект входят:

1. Усиленные рулевые тяги Нива, LADA 4×4, Chevrolet Niva — 2 шт., материал сталь ст45 2. Гайки M24 10 мм — 4 шт., материал сталь ст45 3. Гайки M24 5 мм — 4 шт., материал сталь ст45

Изготовление усиленных рулевых тяг в НИВУ

Изготовил усиленные рулевые тяги. Основное тело-шестигранник на 24. В роли наконечников — короткие рулевые наконечники классические, вопреки ожиданиям, отрегулировали схождение быстро.

Наконечник крупным планом. Взял Трек-стиль, вроде как, самые надёжные.

Новая тяга в сравнении со старой

Важно, чтобы, когда тяги были установлены и отрегулированы, резьба выставлялась как можно меньше. Это важно с точки зрения надёжности узла

Из алюминия изготовил 4 стопорных шайбы.

Установил на тягу.

Центральную тягу не мог найти Трек-стиль, взял какую-то под названием Триал, проверим)Весит на 100гр больше старой, видимо что то усилили.

Не забываем добавлять смазки, нынешний производитель экономит на всём! После того как смазка закачена вставляем пасту от гелевой ручки, сдавливаем пыльник и выпускаем воздух с излишками смазки.

Устанавливаем на место.

Предварительно нижний рычаг я переместил максимально вперёд оставив сзади только одну шайбу, чтобы увеличить кастор…

Отрегулировали панарой задний мост. Короткими тягами отрегулировали фланец хвостовика паралельно фланцу раздатки. Сход-развал в норме. Всё в зелёной зоне!

После сход развала заплющиваем стопор.

Шайбы для регулировки развала не забываем ставить цельно-замкнутые!сход развальные очень любят вылетать!

Теперь осталась сборка салона. Работа по подвеске и наружке пока закончена…

Тавотницы в рулевые тяги для увеличения срока службы рулевых тяг НИВЫ

Вот и пришло время менять рулевые тяги, в связи с тем, что они отработали свое и уже давно. Решил увеличить срок службы рулевых, внедрением в них тавотниц. Вещь удобная шприцом литола бац, бац и едешь дальше. Купил все что нужно и дело пошло. 1. Сверлим сверлом 5,2 отверстие

2. Мечиком на 6 нарезаем резьбу

3 Вкручиваем тавотницы в рулевые тяги и с помощью шприца закачиваем литол в шаровый узел тяг

4 Устанавливаем и получаем рулевые с увеличенным сроком жизни.

https://www.drive2.ru/l/7689597/, https://www.drive2.ru/l/1407219/, https://www.drive2.ru/l/7136102/

Распространенные неполадки в рулевом управлении Нива и Шевроле Нива и варианты борьбы с ними

Появление неполадок в рулевом управлении, как правило, связано с износом конструктивных элементов в соединениях деталей. При этом появляются характерные люфты. Если деформации подверглись резиновые уплотнения, то в процессе эксплуатации слышны звуки от контакта металлических деталей.

В первую очередь при эксплуатации автомобиля разрушению подвергаются пыльники и защитные кожухи, предотвращающие попадание на места соединения элементов рулевого управления грязи и воды. Если резиновые пыльники повреждены, их нужно немедленно заменить. Так можно успеть сохранить работоспособность самой детали.

При появлении определенных неисправностей они могут быть устранены путем соответствующих регулировок:

  • регулирование зазора червяка и ролика (неправильный зазор может вызывать шум, повышенный люфт при вращении рулевого колеса или слишком тугое вращение);
  • затяжка гаек шаровых пальцев в рулевых тягах (ослабление гаек также вызывает увеличение люфта, а также приводит к угловым колебаниям колес);
  • регулирование гайки оси маятникового рычага (шум, тугой поворот рулевого колеса, увеличенный люфт);
  • неправильное выставление углов колес (автомобиль уводит в сторону).

В случае деформации и нарушения геометрических характеристик деталей, а также их механического износа необходима замена. У меня замена рулевой трапеции целиком с учетом цены запчастей стоит всего 2600 рублей, а производится в течение 1,5 часов. Также в кратчайшие сроки может быть произведена замена любого элемента рулевого управления по стоимости ниже, чем на большинстве СТО в городе.

Читайте так же:
Скутер тросик газа регулировка

Как сделать развал-схождения на Нива Шевроле самостоятельно

Через определенное время эксплуатируя автомобиль, требуется делать развал-схождения. Так как рулевой механизм вместе с подвеской имеет конструкцию позволяющая обеспечить устойчивость на дороге и отличные характеристики по управлению. Нива Шевроле не исключение, так как он данный внедорожник предназначен не только для дорог где имеется асфальт, но и по грунтовой местности. Поэтому в данной процедуре требуется чаще прибегать, нежели на обычном седане. Поэтому периодически следует проводить развал-сход на специальных СТО. Что же из себя представляет данная процедура и можно ли сделать сход развал своими руками? Давай те рассмотрим этот вопрос более подробней.

Развал схождения

Для чего нужен развал схождения

Эта основная методика благодаря которой происходит регулировка и выпрямление колес. Поэтому через некоторое время на автомобиле следует проводить данную процедуру иначе колеса начнут расходится в разные стороны, что скажется негативно на ходовой, рулевом управление и начнет портится резина.

Развал — это угол, показывающий насколько имеются отклонения от центральной плоскость колес от горизонтальной плоскости к перпендикуляру. Проще сказать это такой параметр, указывающий какой перекос имеется наружный или внутренний. Он может быть, как положительным, так и отрицательным. Положительный развал — это когда колеса наклонены наружу, а вот отрицательный наоборот во внутрь.

Сход называется угол линии направления движения между плоскостью оборота колеса. Он может быть так же как положительный и отрицательный. Положительным называют, когда колесо повернуто во внутрь, а отрицательным наружу.

К чему приводит нарушение развала схождения

Данную процедуру на авто Нива Шевроле можно провести в любом специализированном автосервисе, причем цена данной услуги не дорогая. А вот чтобы понять насколько правильно процедуру сделал мастер нужно разбираться в этом. Давайте в первую очередь разберемся что будет если один из выше перечисленных показателей нарушится на авто 2121 и не только.

Если он нарушен это приведет:

  • Быстро изнашивается протектор шины
  • Появляются проблемы, связанные с управлением автомобиля
  • Неравномерно изнашиваются шины
  • Если нарушается в положительную строну, то у шины изнашивается наружная часть и стирается внутри протектор
  • Когда может потребоваться регулировка колес

Сход и развал на Ниве Шевроле требуется тогда, когда:

  • Во время ремонта или замены ходовой части
  • Ремонта подвески
  • Ремонта или замены рулевого управления
  • Если устанавливаются пружины или амортизаторы
  • Если производился ремонт сайлентблоков или шаровых опор

Также необходимо проверить если во время движения вы попали в хорошую яму. Особенно это нужно если транспорт эксплуатируется на длинных расстояниях в условиях где нет нормальной асфальтированной дороги. Мастера автосервисов, советую проводить данную процедуру каждые пять –десять тысяч километров. Данная регулировка проводится в автосервисах, на специальных современных оборудованиях, но, если данной возможности нет можно провести процедуру своими руками.

Внутренний и наружный развал

Произвести сход-развал своими руками

Перед тем как приступить к работе следует найти площадку ровную где есть яма. После этого устанавливаем авто на яму переводя КПП в нейтральный режим, располагая колеса в прямолинейное положение.

Далее выполняем следующие действия:

  1. При помощи телескопической линейки или цепочки, определяем какое расстояние имеется между задней и передней частью на ободе
  2. Линейка располагается так чтобы наконечники трубок и колеса прикасались к земле, стрелку устанавливаем в положения нуля
  3. Перемещаем авто немного вперед так чтобы линейка оказалась в сзади, стрелка при этом показывает расхождение и, если оно есть производите корректировку.
  4. Корректировку нужно произвести, вращая соединительные муфты боковых тяг. Когда все параметры установлены затягиваем контргайку тяг
  5. Сложнее делается корректировка колес. К крылу прикладывается леска, и нужно чтобы она совпадала с метками. Затем делаются замеры между верхней и нижней точкой, они делаются к колесному ободу
  6. Параметры не должны быть больше трем миллиметров
  7. После этого поворачиваем колеса на девяносто градусов, и немного вперед толкаем авто, и делаем такую же операцию. Потом поворачиваем колеса на 180 градусов, и проводим вновь замер.
  8. Снимаем с авто колесо
  9. Отворачиваем болты амортизатора и поворотного кулака. Чтобы установить требуемую величину перемещаем кулак в нужную сторону это +- 1 миллиметр.

На этом можно считать регулировка колес на Ниве Шевроле закончена. Проводим проверку путем наезда на ровную дорогу где нет ям и на не большей скорости смотрим ведет ли авто в сторону. Если ведет, то что-то сделано не так, поэтому лучше заехать в специализированный сервис и проверить правильность выполненных работ.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
