Зазор клапанов — регулировка

Зазор клапанов — регулировка

Как часть каждой большой настройки или обслуживания, зазоры клапанов должны быть проверены и при необходимости отрегулированы. Для всех Accord и Prelude описанных в этой книге, рекомендуется делать это каждые 25000 км или каждые 12 месяцев.

Если зазор клапана слишком большой, часть подъема кулачкового вала используется при удалении избыточного зазора, так что клапаны не будут достаточно открываться. В этих условиях работа клапанов становится шумной, поскольку они отрабатывают излишний зазор, и двигатель в целом работает плохо, так как меньшее количество топливно-воздушной смеси будет попадать в цилиндры. Выхлопные клапаны не будут открываться достаточно, чтобы обеспечить полный выход газа из цилиндра; остаточное давление (обратное давление) будет препятствовать поступлению следующей порции топливновоздушной смеси.

Если зазор клапана слишком мал, впускные и выпускные клапана не будут полностью садиться на головку цилиндра при закрывании. Это вызывает внутреннюю утечку в цилиндре и препятствует передаче некоторого количества тепла к головке цилиндра для охлаждения. Как следствие, двигатель будет работать плохо (из-за утечки газов из камеры сгорания), и клапана будут перегреваться и деформироваться (так как они не могут передать тепло если они не соприкасаются плотно с посадочным местом в головке цилиндра).

Все регулировки клапанов должны быть точны насколько возможно, лучше иметь подгонку клапанов слегка свободнее, чем слегка более плотную, поскольку результатом чрезмерно плотной подгонки является обгорание клапана.

Регулировка

Зазор клапана должен всегда регулироваться при охлажденном двигателе. Температура головок цилиндров должна быть ниже 38°С. Обычно, это означает, что двигателю нужно дать охладиться в течение, по крайней мере, 3 часов после работы. Охлаждение в течение ночи лучший вариант. Если регулировка клапанов производится как часть обычного обслуживания или обслуживания после соответствующего пробега, делайте эту работу прежде, чем двигатель прогрет для проверки выбора времени зажигания или режима холостого хода.

Регулировка клапанов требует позиционирования цилиндра No.1 в ВМТ, затем вращения двигателя к определенному другому точному положению. Вращайте двигатель с помощью гнезда на шкиве коленчатого вала. (Этот шкив — самый нижний шкив на двигателе). Вращать двигатель намного легче, если свечи зажигания предварительно снять, тем самым уменьшая сжатие в цилиндрах. Всегда вращайте двигатель в направлении против часовой стрелки, если смотреть с конца шкива.

Если Вы пропустили метку при таком вращении, то продолжайте вращение в том же направлении, пока метка не пройдет полный круг. Вращение в обратном направлении может вызвать перескок зубца на зубчатом ремне или провисание, рискуя повредить двигатель при после дующем запуске. Помните, что цилиндр Номер 1 самый близкий к концу шкива.

  • Метка ВМТ на маховике совпадает с указателем на инспекционном окошке выбора времени с задней стороны двигателя. Метка ВМТ обычно белого цвета; и никогда не бывает красного цвета.
  • Ротор распределителя направлен на крышку или провод свечи зажигания Номер 1. Отметьте крышку номером провода, затем снимите крышку.
  • Выравнивающие метки на шкиве распределительного вала расположены и выравниваются как обозначено для индивидуальной процедуры.
  • Плечи коромысел, по крайней мере, для одного из клапанов на цилиндре Номер 1 ослабляются; точки или выступы кулачка не оказывают давления на плечи коромысел.

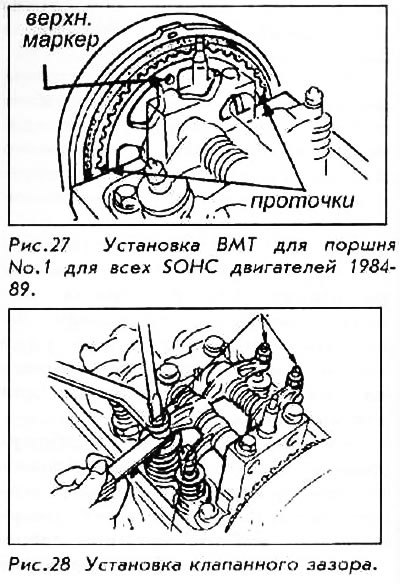

1984-1989 Accord, 1984-1987 Prelude, 1988-1990 SOHC Prelude

Все двигатели на этих транспортных средствах используют единственный верхний распределительный вал (SOHC). Один кулачок обслуживает 12 или 16 клапанов. Двигатели на Accord 1984-85 используют 2 впускных клапана, 1 выпускной и 1 вспомогательный клапан на каждый цилиндр. Вспомогательные клапаны расположены на стороне выпускного клапана и их размеры меньше, чем размеры других клапанов. Другие транспортные средства используют все то же самое, но без вспомогательного клапана.

  • Впуск: 0,12-0,17 мм
  • Выпуск: 0,25-0,30 мм
  • Вспомогательный: 0,12-0,17 мм

1. При выключенном зажигании, снимите крышку клапанов.

2. Установите двигатель в положение соответствующее ВМТ для цилиндра No. 1. Метка UP (верх) на шкиве кулачкового вала должна быть вверху шкива. Два паза на обратной (клапанной) стороне шкива должны быть оба видны и выровнены с поверхностью головки цилиндра. Ротор распределителя указывает на вывод или провод No. 1.

3. Проверьте зазоры на всех клапанах для цилиндра No.1 с помощью толщинометра между наконечником клапана и контактной поверхностью коромысла. Щуп должен проходить в щель с небольшим усилием.

4. Если щуп проходит без усилия или не может быть вставлен, ослабьте стопорную гайку на регулирующем винте,

5. Проверните регулировочный винт для получения необходимого зазора. Удерживая винт в этом положении затяните стопорную гайку. Правильный момент затяжки стопорной гайки: впускной и выпускной клапаны — 20 Nm, вспомогательный — 14 Nm. После того, как затянута контргайка, повторно проверьте зазор и повторите процедуру по мере необходимости.

6. Поверните коленчатый вал на 180°; кулачковый вал должен повернуться на 90°. Один из пазов в шкиве теперь вертикален и совмещен с выдавленной меткой на крышке зубчатого ремня. Метка UP (верх) не видима и ротор распределителя указывает на вывод или провод Номер 3.

7. Отрегулируйте все клапаны для цилиндра Номер 3, повторяя Шаги 3, 4 и 5 по мере необходимости.

8. Поверните коленчатый вал на 180°. Оба паза на шкиве видимы и выровнены с поверхностями головок цилиццров. Ротор распределителя указывает на вывод или провод Номер 4.

9. Отрегулируйте все клапаны для цилиндра Номер 4, повторяя Шаги 3, 4 и 5 по мере необходимости.

10. Поверните коленчатый вал на 180°. Один из пазов на шкиве снова вертикален, совмещен с насечкой на покрытии зубчатого ремня. Метка UP видна, но находится не наверху. Ротор распределителя указывает на вывод или провод No.2.

11. Отрегулируйте все клапаны для цилиндра Номер 2, повторяя Шаги 3, 4 и 5 по мере необходимости.

12. Установить на прежнее место крышку клапанов.

1990-1991 Accord

Двигатели на этих автомобилях используют 2 впускных клапана и 2 выпускных клапана на каждый цилиндр.

  • Впускные: 0,24-0,28 мм предпочтительно с 0,26 мм
  • Выпускные: 0,28-0,32 мм предпочтительно с 0,30 мм

2. Установите двигатель в положение соответствующее ВМТ цилиндра No.1. Метка UP (верх) на шкиве кулачкового вала должна быть вверху шкива. Два паза на обратной (клапанной) стороне шкива должны быть обе видны и выровнен с поверхностью головки цилиндра. Ротор распределителя указывает на вывод или провод No.1.

Читайте так же:
Мануал регулировки клапанов хонда аккорд

3. Проверьте зазоры на всех клапанах для цилиндра Номер 1 с помощью толщиномера между наконечником клапана и контактной поверхностью коромысла. Щуп должен проходить в зазор с небольшим усилием.

4. Если щуп проходит без усилия или не может быть вставлен, ослабьте стопорную гайку на регулирующем винте.

5. Поворачивайте регулирующий винт для получения необходимого зазора. Удерживая винт в этом положении затяните стопорную гайку. Правильный момент затяжки стопорной гайки: впускной и выпускной клапаны — 20 Nm, вспомогательный — 14 Nm. После того, как затянута контргайка, повторно проверьте зазор и повторите процедуру по мере необходимости.

6. Поверните коленчатый вал на 180°; кулачковый вал должен повернуться на 90°. Один из пазов в шкиве теперь вертикален и совмещен с выдавленной меткой на крышке зубчатого ремня. Метка UP (верх) не видима и ротор распределителя указывает на вывод или провод Номер 3.

7. Отрегулируйте все клапаны для цилиндра Номер 3, повторяя Шаги 3, 4 и 5 по мере необходимости.

8. Поверните коленчатый вал на 180°. Оба паза на шкиве видимы и выровнены с поверхностями головок цилиндров. Ротор распределителя указывает на вывод или провод Номер 4.

9. Отрегулируйте все клапаны для цилиндра Номер 4, повторяя Шаги 3, 4 и 5 по мере необходимости.

10. Поверните коленчатый вал на 180°. Один из пазов на шкиве снова вертикален, совмещен с насечкой на крышке зубчатого ремня. Метка UP видна, но находится не на верху. Ротор распределителя указывает на вывод или провод No.2.

11. Отрегулируйте все клапаны для цилиндра Номер 2, повторяя Шаги 3, 4 и 5 по мере необходимости.

12. Установить на прежнее место крышку клапана.

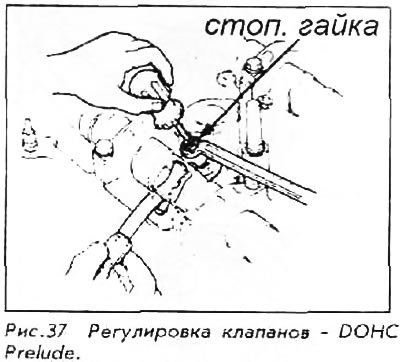

1988-91 DOHC Prelude

Эти двигатели применяют двойные верхние кулачковые валы (DOHC) и используют 4 клапана на каждый цилиндр, 2 впускных и 2 выпускных. Впускные клапаны управляются одним кулачком а выпускные клапаны — другим. Регулировка клапанов на этих двигателях подобна регулировке других двигателей. Каждый шкив кулачкового вала имеет метку UP (верх) и пазы; когда двигатель проворачивается в процессе регулировки, метки должны совпадать как с головкой цилиндра так и друг с другом.

  • Впускные: 0,08-0,12 мм
  • Выпускные: 0,16-0,20 мм

1. При выключенном зажигании, снимите крышку с клапанов.

2. Установите поршень No. 1 в положение соответствующее ВМТ. Метки UP (верх) на шкивах должны быть вверху шкива, и ВМТ пазы на краю или сбоку шкива должны быть выровнены с поверхностью головки цилиндра. Ротор распределителя должен указывать на провод свечи зажигания No.1.

3. Проверьте зазоры на всех клапанах для цилиндра Номер 1 с помощью толщиномера. Щуп должен проходить в зазор с небольшим усилием.

4. Если щуп проходит без усилия или не может быть вставлен, ослабьте контргайку на регулирующем винте.

5. Поворачивайте регулирующий винт для получения необходимого зазора. Удерживая винт в этом положении затяните стопорную гайку. Правильный момент затяжки стопорной гайки: впускной и выпускной клапаны — 27 Nm; После того, как затянута стопорная гайка, повторно проверьте зазор и повторите процедуру по мере необходимости.

6. Поверните коленчатый вал на 180° против часовой стрелки, кулачковый вал должен повернуться на 90°. Метка Up (верх) должна быть на стороне выпускных клапанов. Ротор распределителя должен указывать на провод свечи зажигания No.3. В этом положении зазоры клапанов на цилиндре No.3 могут быть отрегулированы. Повторите шаги No. 3, 4 и 5 если необходимо.

7. Поверните коленчатый вал на 180° против часовой стрелки чтобы привести поршень No.4 в положение ВМТ. Обе метки UP (верх) должны быть внизу и ротор распределителя должен указывать на провод Номер 4. Пазы на шкиве выровнены с поверхностью головки цилиндра и друг с другом. Отрегулируйте все клапаны для цилиндра Номер 4, повторяя Шаги 3, 4 и 5 если необходимо.

8. Поверните коленчатый вал на 180° против часовой стрелки, чтобы привести поршень цилиндра No.2 в положение ВМТ. Метка UP должна находится на стороне входных клапанов. Ротор распределителя указывает на провод свечи зажигания No. 2. Отрегулируйте все клапаны для цилиндра Номер 2, повторяя Шаги 3, 4 и 5 по мере необходимости,

9. Если все клапаны отрегулированы и проверены, установить на прежнее место крышку клапана. Установите крышку распределителя. Запустите двигатель и проверьте на предмет утечки масла.

Проверка и регулировка зазоров клапанов (по необходимости) Хонда Аккорд

регулировка клапанов хонда цивик

На холостых оборотах в звуках работающего двигателя возникают посторонние шумы, как правило, ударного характера (клапаны цокают), эти шумы и являются индикатором неисправности – нарушенные тепловые зазоры клапанов. При этом шумы являются не единственным побочным эффектом. Возможны затруднённый пуск двигателя, его нестабильная работа (тряска, подергивания) на оборотах холостого хода (ХХ), перебои при работе двигателя под нагрузкой, падение мощности и повышенный расход масла.

Механизм газораспределения Хонда. Профессиональный ремонт двигателей Honda

Возможные последствия неисправности

Ударные нагрузки, которые испытывают компоненты клапанного механизма, вызывают их повышенный износ, а впоследствии и разрушение. Например, при увеличенном зазоре происходит износ рокера и кулачка распределительного вала, за счёт того, что кулачок начинает бить по рокеру, а не плавно нажимать на него.

Также в момент закрытия клапана, за счёт силы возвратной пружины, удары испытывают тарелка клапана и клапанное седло в головке блока цилиндров (ГБЦ). В структуре металла тарелки и седла накапливаются усталостные напряжения, на их рабочих кромках образуются микротрещины.

Если, не обращая внимания на характерный шум клапанного механизма, продолжать эксплуатацию автомобиля, то можно доездиться и до обрыва тарелки или высыпания седла из ГБЦ. Как следствие повреждение поршня и блока цилиндров.

Понаблюдаем и обратную ситуацию, если зазор клапана меньше допустимого или его вовсе нет, то клапан может не до конца закрываться, зависая над седлом. В результате из-за перегрева покрываясь трещинами, будет прогорать, и оплавляться кромка тарелки клапана. На выходе – полная потеря компрессии в цилиндре.

Любой из этих сценариев плох, так как приводит к дорогостоящему ремонту двигателя вашего автомобиля.

Читайте так же:
Регулировка клапанов honda r20a2

В процессе эксплуатации моторов Хонда тепловые зазоры клапанов, в силу естественного износа деталей механизма, со временем увеличиваются. Соответственно требуется проверка и по необходимости регулировка зазоров между рокером, толкающим стержень клапана и кулачком распределительного вала. Также операция по регулировке зазоров обязательна после замены или ремонта компонентов клапанного механизма, головки блока цилиндров двигателя.

Неисправности и ремонт двигателя Honda F18

В сентябре 1989 года был запущен в производство Honda Accord 4-й версии, которая оснащалась двигателем новой серии F, с рабочим объемом 1.8 литра. Этот мотор использовал 4-х цилиндровый алюминиевый блок цилиндров с чугунными гильзами, его высота равна 219.5 мм. Двигатель имеет открытый блок цилиндров, внутри него установлен коленвал с ходом поршня 81.5 мм и балансирные валы. Длина шатунов равна 148 мм, а диаметр цилиндров 85 мм. Это дает возможность получить рабочий объем 1.85 л. Головка F18B одновальная SOHC, но с 4-мя клапанами на цилиндр. В зависимости от версии, это головка оснащалась или не оснащалась системой VTEC. Диаметр впускных клапанов 34 мм, выпускных 29 мм. Клапаны желательно регулировать каждые 40-50 тыс. км. Клапанные зазоры на холодном двигателе: впускные 0.24-0.28 мм, выпускные 0.28-0.32 мм. На F18B/F18A применен зубчатый ремень ГРМ, его замена необходима каждые 90 тыс. км. Если ремень порвется во VTEC, то клапана загнет, в обычном режиме нет.

Вместе с F18 выпускались также моторы F20, F22 и F23. А также, вместе с F серией, производилась Н серия (Н22 и Н23). Двигатель F18B производился до 2002 года, а затем его заменили на 2-х литровый К20А.

Модификации двигателя Honda F18

1. F18A (1989 — 1999) — выпускались две версии: — карбюраторная F18A для JDM Accord и Ascot, использовавшаяся до 1993 года. Ее мощность мотора 105 л.с. при 6000 об/мин, крутящий момент 143 Нм при 4000 об/мин. — инжекторная версия F18A для Accord и Rover 618i, устанавливавшаяся до 1999 года. Имеет мощность 115 л.с. при 5500 об/мин, крутящий момент 158 Нм при 4200 об/мин. 2. F18B (1993 — 2002) — версия с VTEC головкой и мощностью 140 л.с. при 6100 об/мин, крутящий момент 168 Нм при 5000 об/мин. Устанавливался мотор на Accord и Torneo.

Проблемы и недостатки двигателей Хонда F18B/F18A

Двигатели F очень близки к H серии, поэтому их проблемы очень близки. Здесь можно ознакомится с ними в деталях.

Регулировка клапанов d15b. Тепловые зазоры для регулировки клапанов в двигателях Honda

регулировка клапанов хонда цивик

РазноеРегулировка клапанов d15b

Под регулировкой зазоров клапанов понимается регулировка зазора между регулировочным винтов и торцом ножкой клапана с помощью регулировочного винта, который фиксируется контргайкой на нем. При недолжном зазоре, эффективность работы двигателя заметно снижается, как при малом, так и при большом зазоре. При слишком малых зазорах обычно со временем прогорают клапана.

При больших зазорах, клапана должным образом не опускаются, не открываются, мощность двигателя значительно снижается и появляется характерный металлический звук. Зазоры для впускного и выпускного клапана разные. Размер щупа, если его нет в наборе — подбирается остальными щупами.

Эта информация будет полезна для тех кто решит сделать капитальный ремонт двигателя Honda Civic.

Так прогорают клапана при перетянутых зазорах регулировки.

Проверка и регулировка зазора клапанов Honda Civic в картинках

Регулировка клапанов хонда цивик ферио d15b

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

Читайте так же:
Регулировка задней подвески хонда аккорд

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Регулировка клапанов на Хонда | Автосервис Хонда — сеть станций техобслуживания Honda в Москве

Регулировка клапанов хонда цивик ферио d15b

Звоните! Регулировка клапанов от 2000 рублей!

По регламенту, на всех бензиновых двигателях Хонды требуется регулярная, каждые 45 000 км пробега, регулировка тепловых зазоров клапанов.

Как правило, владелец Хонды, обращаясь в непрофильный сервис с задачей — Отрегулировать клапана, слышит в ответ пренебрежительное — «у вас там гидрокомпенсаторы, их менять надо, а не регулировать» Для таких чудных сервисов становится открытием, что Хонда десятилетия делает мощные и технологичные моторы без гидрокомпенсаторов. По одной из версии, так происходит из-за наличия системы VTEC в моторах, которая занимает драгоценное пространство для гидрокомпенсаторов. Так ли это? Сомневаемся, даже на моторах без системы VTEC отсутствуют гидрокомпенсаторы.

Необходимость в регулировке клапанов на двигателях Хонда

Как уже сказано выше, производителем регламентирован интервал в 45 000 км пробега. Именно по наступлению этого интервала необходимо провести регулировку клапанов. Стоит ли говорить, что регулировку нужно выполнить только у специализированного «Хондовского» автосервиса или у официального дилера. Бытует мнение, что на старых моторах регулировать ничего не нужно. Развеим миф — регулировать нужно.

Что будет если не провести регулировку зазоров клапанов?

Если регулировку не проводить регулярно, возникает риск того, что тепловой зазор будет выше нормы, что приведет к повышенному износу. А это в свою очередь нарушает нормальную работу мотора. Он не встанет, не сломается, но работать будет не правильно. Кроме того, появится шум в работе двигателя. Качественный характеристики начнут снижаться, а с этим возрастет расход топлива и упадет динамика

Меняем цепь ГРМ двигателя K24A3 2,4 литра на автомобиле Honda Accord

Недавно, один мой знакомый, купил себе очередной не скучный автомобиль Honda Accord 2004 года 2,4 литра. Не скучный потому, что во всех его автомобилях были всегда очень интересные, а главное дорогие поломки, то залегшие кольца, то неисправляемая проблема с подачей бензина и так далее, просто скучно человеку без приключений.

На этот раз после непродолжительной безмятежной езды, случилось следующие: машина затроила, потеряла тягу. Проверив систему зажигания он решил проверить и механизм ГРМ, как выяснилось не зря. Цепь была растянута до некуда, автоматический натяжитель вылез на 25 мм вместо максимальных 16 мм. Приговор один, замена цепи ГРМ. Процедуру он выполнил самостоятельно, на пятерку, а мне прислал фотоотчет и описание. Кое где я добавил от себя, да простит меня автор.

Вот такая картина была при вскрытии.

Старая цепь

Инструмент и приспособления

Итак, Honda Accord с двигателем K24A3 2,4 литра замена цепи ГРМ. Процедура выполняется одним днем, в любом гараже и из специальных инструментов, требует лишь ключ для застопоривания шкива коленвала, но его можно изготовить из обычной сантехнической гайки на 52. Но нам уже когда-то приходилось заниматься подобным, поэтому одолжили свой, сделанный из того что попалось под руку.

Ключ шкива коленвала

Пошаговая инструкция

Honda Accord

Под капотом K24A3.

Двигатель K24A3

Снимаем пластиковую крышку впускного коллектора, четыре модуля зажигания и саму клапанную крышку, которую держат шесть гаек.

Двигатель K24A3 без крышки

Выставляем верхнею мертвую точку

Для этого, проворачиваем коленвал до того момента как заводская метка в виде точки и стрелочки механизма изменения фаз газораспределения VTC и такая же метка на звездочке распредвала выпускных клапанов встанут вертикально а две оставшиеся риски друг напротив друга.

Метки распредвалов

Схематично это выглядит так.

Метки распредвалов схематично

Накрываем сверху целлофаном, что бы в двигатель не попадала лишняя грязь.

Откручиваем болт шкива коленвала. Вставляем наш специальный ключ в шкив коленвала и стопорим его.

Стопорим шкив коленвала

Головкой на 19 откручиваем болт. Что бы открутить его пришлось приложить немало усилий, а так же использовать полутораметровую трубу-рычаг. Снимаем шкив. Бедняга весь в ранениях после схватки с предыдущими автомеханиками.

Читайте так же:
Регулируем клапана на хонда одиссей

Шкив коленвала

Домкратим двигатель за картер.

Домкратим двигатель

Демонтируем опору двигателя.

Опора двигателя

Отсоединяем разъем клапана VTC и откручиваем держащий его болт.

Демонтаж клапана VTC

Аккуратно демонтируем клапан.

Клапан VTC

Отворачиваем 16 болтов и снимаем переднею крышку цепи ГРМ. Крышка сфотографирована для наглядности снятой. Из них три болта держащих картер двигателя и только они имеют полную резьбу.

Крышка цепи ГРМ

Выставляем метки распредвалов и коленвала, они немного сместились, когда откручивали шкив. Треугольная метка на звездочки коленвала должна встать напротив треугольной метки блока цилиндров.

Метка коленвала

Демонтаж старой цепи ГРМ

Ослабляем автоматический натяжитель путем поворачивая коленвала против часовой стрелки, а потом фиксируем его, для этого подойдет обычная скрепка. Открутив болты показанные стрелочками, снимаем натяжитель. На фото видно, что шток натяжителя вылез гораздо больше допустимых 16 мм, на новой цепи 9 мм, максимум 26, здесь был на максимуме.

Натяжитель на двигателе

Так же снимаем верхний успокоитель.

Верхний успокоитель

Снимаем цепь ГРМ. Приложив вместе две цепи видим, как сильно вытянулась старая цепь. На этом разборка закончена.

Две цепи

Запчасти

Очищаем все прилегающие поверхности от старого герметика и грязи. Меняем сальник коленвала в крышке цепи ГРМ.

Были куплены следующие материалы

Комплект прокладок

Сальник коленвала

Цепь привода ГРМ.

Цепь привода ГРМ

Уплотнительное кольцо клапана VTC.

Уплотнительное кольцо клапана VTC

Ну и, конечно же, масло, масленый фильтр, герметик, бутылка кефира и полбатона.

Установка новой цепи ГРМ

Заряжаем автоматический натяжитель, аккуратно вдавливаем шток внутрь, предварительно удалив нашу скрепку, и фиксируем заново. Сверху на натяжители есть фиксатор его надо оттянуть чтобы шток вошел.

Снятый натяжитель

Еще раз проверяем совпадение всех меток на коленвале и распредвалах. Так же есть метка на подшипники распредвала впускных клапанов и с боку муфты VTC их надо обязательно совместить. Кстати вал выпускных клапанов нужно подкрутить немного ключом и держать, иначе цепь не встанет на свое место, либо зафиксировать оба вала фиксатором с другой стороны головки.

Метка впускного распредвала

На самой цепи тоже есть три метки, два парных покрашенных звена и одно одинарное. Одеваем цепь ГРМ так что бы метки на звездочке распредвала и муфте VTC были между помеченными звеньями.

Метка муфты VTC

Метка выпускного распредвала

Риска на звездочки коленвала посередине одинарного помеченного звена.

Метка коленвала (риска)

Ставим на место два успокоителя, башмак натяжителя и сам автоматический натяжитель. Вынимаем скрепку, тем самым разрежаем натяжитель и натягиваем цепь.

Проверяем все метки, все должно быть на своих местах. Прокручиваем коленвал два оборота и еще раз проверяем все метки, как говорится лучше перепроверить, чем не до проверить. Если все удалось, собираем все в порядке обратном снятию. Не забываем на прилегающие поверхности защитной крышки цепи ГРМ нанести тонкий слой герметика, хонда рекомендует слой 2 мм.

Интересно видео, рекомендую, наглядно показаны все метки.


Удачи на дорогах. Ни гвоздя, ни жезла.

Регулировка зазоров клапанов Honda Civic: методика и таблица

По регламенту, на всех бензиновых двигателях Хонды требуется регулярная, каждые 45 000 км пробега, регулировка тепловых зазоров клапанов.

Как правило, владелец Хонды, обращаясь в непрофильный сервис с задачей — Отрегулировать клапана, слышит в ответ пренебрежительное — «у вас там гидрокомпенсаторы, их менять надо, а не регулировать» Для таких чудных сервисов становится открытием, что Хонда десятилетия делает мощные и технологичные моторы без гидрокомпенсаторов. По одной из версии, так происходит из-за наличия системы VTEC в моторах, которая занимает драгоценное пространство для гидрокомпенсаторов. Так ли это? Сомневаемся, даже на моторах без системы VTEC отсутствуют гидрокомпенсаторы.

Пример регулировки клапанов на Хонда Civic VIII 5D

регулировка клапанов Хонда Цивик

Регулировка зазоров клапанов на Цивик 5D, 8 поколение, двигатель R18A

регулировка клапанов на Хонда Цивик 5д

Для проведения процедуры регулировки клапанов на Хонде Цивик с двигателем R18A необходимо демонтировать декоративную накладку двигателя и..

регулировка клапанов на Хонда Цивик 5д

Отсоединить коннекторы катушек зажигания, отсоединить жгут проводов от клапанной крышки и аккуратно отодвинуть его в сторону. Необходимо следить за тем, что бы защитная оплетка жгута не повредилась в момент отвода. Если свечи не подлежат замене, то демонтировать катушки нет необходимости. От себя, рекомендуем все же произвести демонтаж и осмотр катушек и свечей зажигания. Две минуты труда могут позволить предотвратить поломку авто в пути.

Дополнительно, необходимо отсоединить провода от генератора.

регулировка клапанов на Хонда Цивик 5д

Проводим демонтаж клапанной крышки. До этой процедуры необходимо провести демонтаж небольшой накладки за клапанной крышкой. На фото она не попала, но проблем с ней возникнуть ни у кого не должно.

регулировка клапанов на Хонда Цивик 5д

Клапанная крышка демонтирована. Взору предстал достаточно запущенный клапанный мезанизм. Автомобиль имеет небольшой пробег, чуть более 100 т.км. Всему виной нарушение регламента обслуживания автомобиля. Из-за этого масло дало вот такое отложение..

Владелец не стал проводить очистку поверхности клапанного механизма и мы провели регулировку клапанов.

Зазоры в клапанном механизме двигателя R18A следующие: Впускные клапаны 0,20±0,02 мм

, Выпускные клапаны
0,25±0,02 мм
Спустя время владелец этого автомобиля приехал к нам на замену прокладки клапанной крышки и вот что мы увидели под крышкой:

Риски которые Вы видите, это попытка обработать поверхность стальной щеткой. Попытка не имела продолжения, к счастью.

Автовладелец сменил масло и стал проводить ТО каждые 5 000 км пробега.

На фотографии состояние после 15 000 км пробега и трех циклов замены моторного масла.

Как видно, масло достаточно сильно смыло отложения.

Эксперимент продолжается. По окончании сообщим Вам марку и характеристики этого масла

Величина зазоров для регулировки клапанов двигателей Хонда

Регулировка клапанов осуществляется только на остывшем двигателе с температурой +20…26 градусов по Цельсию.

Все зазоры указаны в мм.

ДвигательВпускВыпуск
B16A30.13-0.170.17-0.21
B18C0.15–0.190.17–0.21
D15B0.18-0.220.23-0.27
D15B70.17-0.220.23-0.28
D15B70.18-0.230.23-0.28
D15B80.17-0.220.23-0.28
D15B80.18-0.230.23-0.28
D15Z10.17-0.220.23-0.28
D16A0.18-0.230.23-0.28
D16Y50.18-0.230.23-0.28
D16Y70.18-0.230.23-0.28
D16Y80.18-0.230.23-0.28
D16Z60.17-0.220.23-0.28
D16Z60.17-0.220.23-0.28
F20B0.15-0.170.18-0.20
F20B0.24-0.280.28-0.32
F22A10.23-0.270.27-0.33
f22a60.23-0.280.28-0.33
F22B0.24-0.280.28-0.32
F22B10.23-0.270.27-0.33
F22B20.23-0.270.27-0.33
F22B60.23-0.270.27-0.33
F23A10.23-0.270.27-0.33
F23A40.23-0.270.27-0.33
F23A50.23-0.270.27-0.33
F23A70.23-0.270.27-0.33
G25A10.24-0.280.28-0.32
H22A0.15-0.190.17-0.21
H22A10.15-0.190.17-0.21
H22A10.15-0.190.17-0.21
H22A10.15-0.180.18-0.20
H22A10.15-0.180.18-0.20
H22A40.15-0.180.18-0.20
H23A0.15-0.190.17-0.21
H23A10.09-0.130.15-0.19
H23A10.07-0.110.15-0.19
H23A10.08-0.100.27-0.33
J32A20.20-0.240.28-0.32
L130.15-0.190.26-0.30
J30A0.20-0.240.28-0.32
J35A0.20-0.240.28-0.32
J37A0.20-0.240.28-0.32
K20A0.21-0.250.28-0.32
K24A0.21-0.250.28-0.32
R18A0.18-0.220.23-0.27
R20A0.18-0.220.23-0.27
Читайте так же:
Регулировка сцепления honda cb 400

Другие

Характеристики двигателя Хонда F18

ПроизводствоHonda Motor Company
Марка двигателяF18
Годы выпуска1989-2002
Материал блока цилиндровалюминий
Система питанияинжектор
Типрядный
Количество цилиндров4
Клапанов на цилиндр4
Ход поршня, мм81.5
Диаметр цилиндра, мм85
Степень сжатия8.9 9.3
Объем двигателя, куб.см1849
Мощность двигателя, л.с./об.мин105/6000 115/5500 140/6100
Крутящий момент, Нм/об.мин143/4000 158/4200 168/5000
Топливо92-95
Экологические нормы
Вес двигателя, кг135 (F18B)
Расход топлива, л/100 км (для Rover 618i) — город — трасса — смешан.11.7 7.1 8.8
Расход масла, гр./1000 кмдо 500
Масло в двигатель5W-30 5W-40 10W-40
Сколько масла в двигателе, л3.8
Замена масла проводится, км10000 (лучше 5000)
Рабочая температура двигателя, град.90-95
Ресурс двигателя, тыс. км — по данным завода — на практике— 300+
Тюнинг — потенциал — без потери ресурса200+ —
Двигатель устанавливалсяHonda Accord Honda Torneo Honda Ascot Rover 618i

Обслуживание

Так как двигатели серии B получились простыми, то никаких тонкостей или сложности в обслуживании нет. Даже если владелец забудет сменить какой-нибудь фильтр, антифриз или масло в положенный срок, то ничего катастрофического не случится. Некоторые мастера на СТО утверждают, что наблюдали ситуации, когда двигатели D15B проезжали 15 тысяч километров на одной смазке, и при замене из поддона сливалось всего 200-300 граммов отработанного масла. Многие владельцы старых автомобилей на базе этого двигателя вместо антифриза заливали в него обычную воду из-под крана. Ходят даже слухи о том, что D15B ездили на дизеле, когда владельцы по ошибке заправляли их не тем топливом. Возможно, это и неправда, но такие слухи есть.

Подобные легенды о популярном японском движке позволяют однозначно сделать вывод о его надежности. И хотя его нельзя назвать «миллионником», при правильном обслуживании и бережном уходе его, возможно, удастся догнать до заветного пробега в миллион километров. Практика многих автовладельцев показывает, что 350-500 тысяч километров – это ресурс до капитального ремонта. Продуманность конструкции позволяет оживить двигатель и проехать еще 300 тысяч километров.

Однако это вовсе не означает, что абсолютно все моторы D15B обладают таким огромным ресурсом. Более того, удачной является не вся серия, а только двигатели до 2001 года выпуска (то есть D13, D15 и D16). Агрегаты D17 и его модификации получились менее надежными и более требовательны к обслуживанию, топливу, смазке. Если двигатель серии D был выпущен после 2001 года, то за ним желательно следить и проводить регламентные работы вовремя. Вообще, обслуживать вовремя нужно все моторы, но D15B простит владельцу его рассеянность, большинство других двигателей – нет.

Описание

D15B – это улучшенная модификация силовой установки D15 от Honda. Изначально мотор был рассчитан на использование в автомобиле Honda Civic, однако позже он получил широкое распространение, и его стали устанавливать на другие модели. Он состоит из алюминиевого блока цилиндров с чугунными гильзами. В головке расположен один распредвал, а также 8 или 16 клапанов. Привод ГРМ ременной, и сам ремень рекомендуют менять через каждые 100 тысяч километров пробега. В случае его обрыва в ГБЦ двигателя обязательно погнутся клапаны, поэтому за состоянием ремня нужно следить. Здесь нет гидрокомпенсаторов, поэтому регулировать клапаны нужно через 40 000 километров.

Особенностью является вращение против часовой стрелки. В одном моторе подача топливной смеси осуществляется через два карбюратора (разработка принадлежит «Хонде»), с помощью системы моновпрыска (когда распыленное топливо подается во впускной коллектор) и инжектора. Все эти варианты встречаются в одном двигателе разных модификаций.

Неисправности

При всех своих преимуществах агрегаты D15B имеют проблемы. Наиболее распространенными являются следующие «болезни»:

  1. Плавающие обороты свидетельствуют о неисправности датчика регулировки холостого хода или образовании нагара на дроссельной заслонке.
  2. Обрыв шкива коленвала. В этом случае приходится заменять шкив, редко требуется замена самого коленвала.
  3. Дизельный звук из-под капота может свидетельствовать о трещине в корпусе или пробое в прокладке.
  4. Трамблеры – типичная «болезнь» моторов серии D. При их «смерти» двигатель может дергаться или вообще отказываться заводиться.
  5. По мелочи: лямбда-зонды не отличаются долговечностью и при низком качестве топлива и смазки (что в России встречается часто) быстро приходят в негодность. Также может протечь датчик давления масла, засориться форсунка и т.д.

Все эти проблемы не отменяют надежности и простоты ремонта и обслуживания ДВС. При соблюдении рекомендаций по обслуживанию мотор легко проедет 200-250 тысяч километров без проблем, дальше – как повезет.

Тюнинг

Моторы серии D, в частности, модификации D15B, для серьезного тюнинга практически непригодны. Менять цилиндро-поршневую группу, валы, устанавливать турбину – все это бесполезные занятия в силу малого запаса прочности двигателей серии D (кроме моторов, выпущенных после 2001 года).

Однако «легкий» тюнинг доступен, и его возможности широкие. Малыми средствами из обычного можно сделать резвый автомобиль, который на старте легко обойдет современные «многолитражки». Для этого на двигатель без VTEC необходимо поставить данную установку. Это поднимет мощность со 100 до 130 л. с. Дополнительно придется инсталлировать впускной коллектор и прошивку, чтобы научить двигатель работать с новым оборудованием. Опытные мастера смогут модернизировать мотор за 5-6 часов. С юридической точки зрения мотор совершенно не меняется – номер остается тем же, но мощность его возрастает на 30%. Это солидная прибавка в силе.

Что делать владельцам двигателей с VTEC? Для таких ДВС можно изготовить специальный турбо-комплект, однако это сложная процедура, и прибегают к ней редко. Впрочем, ресурс двигателя к этому располагает.

Описанные выше советы по улучшению ДВС относится к агрегатам выпуска до 2001 года. Моторы Civic EU-ES в силу своих конструктивных особенностей для модернизации менее пригодны.
