Регулировка клапанов renault logan 8 клапанов

Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.

Когда требуется регулировка клапанов

Клапаны двигателя под воздействием высокой температуры увеличиваются в размерах. По этой причине регулировка может быть корректно выполнена только на холодном двигателе. Принципиальная схема клапанного механизма приведена на рисунке .

Схема клапанного механизма двигателя Лады Ларгус

Гайка регулировки зазора.
Контргайка.
Тарелка.
Сухарики.
Пружина.
Маслосъемный колпачок.
Кулачек распредвала.
Рокер.
А – Тепловой зазор.

Согласно регламенту завода-изготовителя, тепловые зазоры должны строго соответствовать следующим значениям:

для выпускных клапанов – 0,25-0,30 мм;
для впускных клапанов – 0,01-0,15 мм.

Регулировку рекомендуется выполнять каждые 100 тысяч километров пробега, а также при появлении посторонних металлических звуков в головке и цоканья распредвала при холостых оборотах.

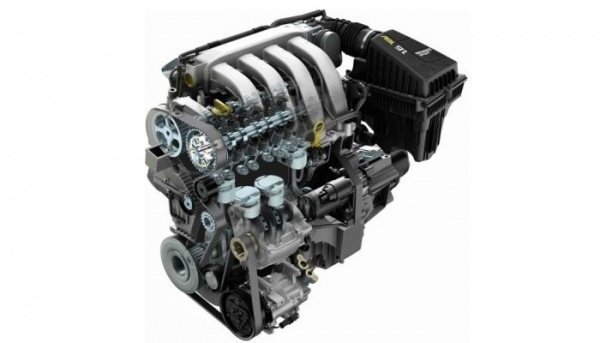

Характеристики двигателей

Первоначальная версия мотора 1.6 л мощностью 105 л. с. была рассчитана на топливо АИ-92. После требования на повышение экологического стандарта до Евро-5, в конструкцию двигателя внесены некоторые коррективы, из-за чего уменьшилось количество лошадей до 102. Впрочем, серьезных изменений у Ларгуса 16-клапанный мотор не претерпел. Версия силового агрегата на восьми клапанах, изначально выдавала 87 л. с., а после экостандарта — 84 л. с. В итоге, двигатель румынского производства был заменен на отечественную версию, сохранив объем в 1.6 литра. Подробнее о моторах:

ЛАДА Ларгус 8-клапанный. Первоначальная модель силового агрегата устанавливалась от автомобиля Renault K7M с показателем 84 л. с., как указывалось ранее. Единственное отличие от аналогичного K4M – это головка блока цилиндров. Позже было решено заменить двигатель на отечественную версию, взяв за основу ВАЗовский 11189 с крутящим моментом 140 Нм и насчитывающим 87 л. с. Уже на Ларгус под платформу B0, французскими инженерами переделаны крепления моторов: с кузова на подрамник.

ЛАДА Ларгус 16-клапанный. Состоит из 2 распредвалов с чугунным блоком, а также алюминиевой головки цилиндров. Модель К4М — это четырехцилиндровый, силовой агрегат, имеющий систему гидрокомпенсации, который не нуждается в регулировке клапанов. Отличается надежностью и долговечностью ГРМ ремня.

Исходя из этого, на Ладе Ларгус регулировка клапанов 8 клапанного двигателя все же требуется, в отличие от 16 версии, имеющей гидрокомпенсатор.

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

Снова проведите проверку – в случае необходимости повторите настройку. Аналогичную процедуру нужно выполнить для третьего цилиндра, повернув коленвал на 180 градусов, затем для четвертого и второго. Важно соблюдать порядок работы с цилиндрами по схеме «1342» так, чтобы кулачок распредвала 7 находился в соприкосновении с рокером 8 в минимальном радиусе от центра вращения.

Как понять, что нужно отрегулировать клапана?

Регулировка клапанов – стандартная процедура. Владельцам Лады Ларгус мы рекомендуем обращаться в сервис каждые 100 тыс. км пробега, если автомобиль ездит на бензине. Если установлено газовое оборудование, то проверять зазоры нужно чаще.

ИНТЕРЕСНО: Главный признак измененного теплового зазора: «цоканье» непрогретого двигателя.

СОВЕТ: В критичных случаях «цоканье» не прекращается и после прогрева. Это значит, что зазоры уже слишком сильно изменились и нужно срочно обратиться в сервис.

Если двигатель стал работать громче, чем обычно, то в первую очередь нужно прислушаться к клапанам. Довольно часто именно измененными тепловыми зазорами объясняется возросший шум.

Проверка и регулировка тепловых зазоров в приводе клапанов

Работу проводим при появлении в зоне головки блока цилиндров характерных «цокающих» стуков с частотой вдвое меньшей частоты вращения коленчатого вала. В основном стуки возникают в результате износа деталей клапанного механизма и связанного с ним увеличения тепловых зазоров в приводе клапанов. Стуки хорошо прослушиваются при работе двигателя на холостом ходу. Проверку зазоров также рекомендуется выполнять при пробеге автомобиля свыше 100 тыс. км. Работу проводим на холодном двигателе.

Расположение клапанов в головке блока цилиндров:

1 – ряд впускных клапанов; 2 – ряд выпускных клапанов Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»). Снимаем верхнюю крышку привода ГРМ и по метке на зубчатом шкиве распределительного вала устанавливаем поршень первого цилиндра в ВМТ в конце такта сжатия (см. «Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,6 (8V)»).

Счет цилиндров ведется от маховика. Затем поочередно проверяем и при необходимости регулируем зазоры в приводе впускного и выпускного клапанов 1-го цилиндра. При проверке (в этом положении коленчатого и распределительного валов) пятки коромысел указанных клапанов должны быть обращены к затылкам – цилиндрическим частям кулачков распределительного вала. При этом коромысла могут качаться на оси в пределах зазора в приводе.

Плоскими щупами из набора проверяем тепловой зазор между торцами стержня клапана и регулировочного винта. Зазор должен находиться в пределах 0,2 (+0,05 –0,075) мм для впускных клапанов и 0,4 (+0,05 –0,075) мм — для выпускных. Щуп должен перемещаться в зазоре с небольшим усилием. Если величина зазора (толщина щупа) отличается от требуемого значения…

Читайте так же:

Регулировка корзины сцепления фусо 6d16

…ключом «на 10» ослабляем затяжку контргайки регулировочного винта, удерживая винт за лыски (ширина – 3 мм) разводным ключом. Затем, вращая регулировочный винт, устанавливаем нужный зазор. Затягиваем контргайку, удерживая регулировочный винт ключом. Вновь проверяем зазор и при необходимости повторяем регулировку. Последовательно проворачивая каждый раз коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов на 180°, проверяем и при необходимости регулируем тепловые зазоры в приводе клапанов 3-го, затем 4-го и потом 2-го цилиндров. По окончании регулировки тепловых зазоров в приводе клапанов устанавливаем снятые детали в обратной последовательности.

Инструкция (фотоотчет) по регулировке клапанов на Renault Logan

Приступая к техническому обслуживанию двигателя, обязательно проверьте и отрегулируйте натяжение ремня ГРМ. Напоминаем, что проверку и выставление зазоров проводят только на холодном двигателе. В противном случае параметры завышаются, из-за чего вы получите неприятный стук и будете вынуждены всё переделывать. В работе вам понадобятся:

Проверка и регулировка тепловых зазоров в приводе клапанов (8V) Lada Largus

Инструменты:

Гаечный ключ рожковый 10 мм
Набор щупов плоских
Разводной ключ

Примечания:

Работу проводим при появлении в зоне головки блока цилиндров характерных цокающих стуков с частотой вдвое меньшей частоты вращения коленчатого вала. В основном стуки возникают в результате износа деталей клапанного механизма и связанного с ним увеличения тепловых зазоров в приводе клапанов.

Стуки хорошо прослушиваются при работе двигателя на холостом ходу.

Проверку зазоров также рекомендуется выполнять при пробеге автомобиля свыше 100 тыс. км.

Работу проводим на холодном двигателе.

Расположение клапанов в головке блока цилиндров

1 – ряд впускных клапанов; 2 – ряд выпускных клапанов.

1. Снимаем крышку головки блока цилиндров.

2. Снимаем верхнюю крышку привода ГРМ и по метке на зубчатом шкиве распределительного вала устанавливаем поршень первого цилиндра в ВМТ в конце такта сжатия.

Примечание:

Счет цилиндров ведется от маховика.

3. Затем поочередно проверяем и при необходимости регулируем зазоры в приводе впускного и выпускного клапанов 1-го цилиндра. При проверке (в этом положении коленчатого и распределительного валов) пятки коромысел указанных клапанов должны быть обращены к затылкам – цилиндрическим частям кулачков распределительного вала. При этом коромысла могут качаться на оси в пределах зазора в приводе.

4. Плоскими щупами из набора проверяем тепловой зазор между торцами стержня клапана и регулировочного винта.

Зазор должен находиться в пределах 0,2 (+0,05 –0,075) мм для впускных клапанов и 0,4 (+0,05 –0,075) мм — для выпускных. Щуп должен перемещаться в зазоре с небольшим усилием.

5. Если величина зазора (толщина щупа) отличается от требуемого значения, ключом на 10 ослабляем затяжку контргайки регулировочного винта, удерживая винт за лыски (ширина – 3 мм) разводным ключом.

6. Затем, вращая регулировочный винт, устанавливаем нужный зазор.

7. Затягиваем контргайку, удерживая регулировочный винт ключом. Вновь проверяем зазор и при необходимости повторяем регулировку.

8. Последовательно проворачивая каждый раз коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов на 180°, проверяем и при необходимости регулируем тепловые зазоры в приводе клапанов 3-го, затем 4-го и потом 2-го цилиндров.

9. По окончании регулировки тепловых зазоров в приводе клапанов устанавливаем снятые детали в обратной последовательности.

В статье не хватает:

Качественных фото ремонта
Фото инструмента

Установка нового ремня ГРМ

Достаем свежий комплект ГРМ.

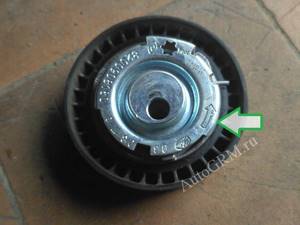

Устанавливаем натяжной ролик на место.

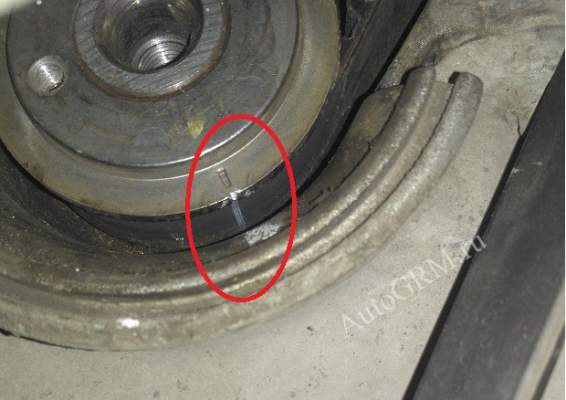

На ремне ГРМ расположены две метки и стрелочки направления вращения, совмещаем нижнею метку с меткой на звездочке коленвала.

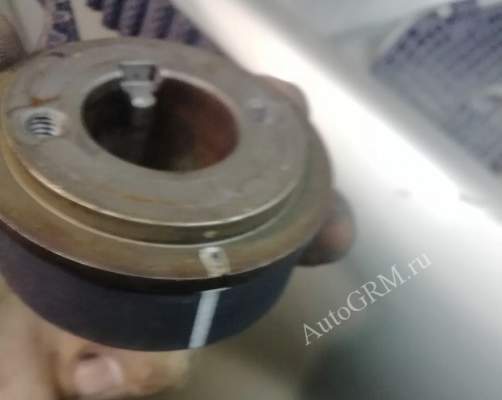

Устанавливаем на место звездочку вместе с ремнем.

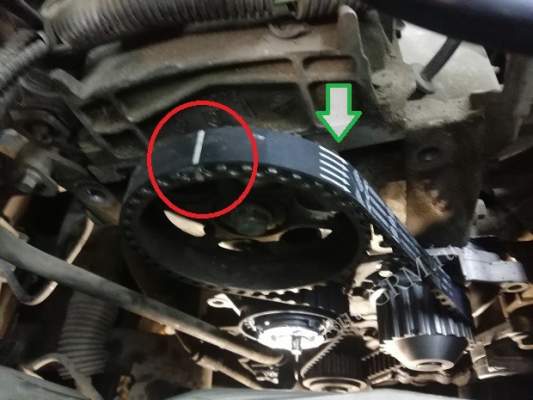

Одновременно надеваем ремень на звездочку распредвала, совместив верхние метки и натяжной ролик. Следим что бы правая ветвь ремня была натянуты.

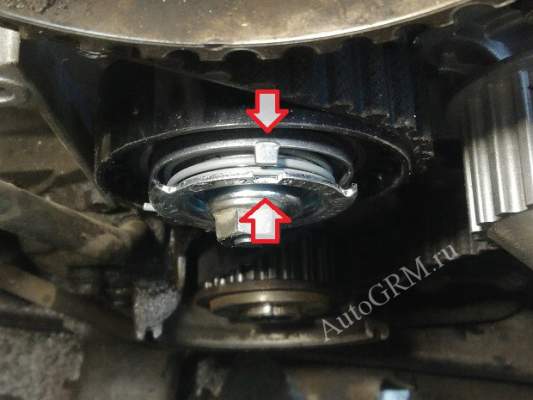

Натягиваем натяжной ролик, обязательно по стрелочки, до совпадения меток на нем.

Затягиваем гайку.

Мне на некоторых форумах попадались горе советчика, мол надо ремень немного перетянуть и он со временем растянется и все встанет на свои места. Не поддавайтесь на провокации, если есть определенный момент натяжения ремня его надо придерживаться!! Помните, что не натянутый ремень ведет к быстрому износу зубьев и как следствие перескакивание его. Перетянутый ремень это повышенный износ подшипника помпы и в разы сниженная надежность.

Тепловой зазор клапана и его регулировка

Проворачиваем коленвал по часовой стрелке два оборота и смотрим на натяжку, если что подтягиваем. Устанавливаем все детали в порядке обратном снятию. Не забываем про антифриз. Ну вот и все ребята.

Регулировка тепловых зазоров в клапанах

Сначала выберите ровную площадку, на которую установите автомобиль. Далее с помощью домкрата высвободите одно из передних колес и включите четвертую скорость. В подкапотном пространстве снимите воздушный фильтр, предварительно отсоединив от него патрубки. Далее снимите свечные высоковольтные провода, демонтируйте разъем, подключенный к модулю зажигания и все жгуты проводов аккуратно сдвиньте к салону. Обязательно протрите клапанную крышку: это нужно сделать для того, чтобы имеющаяся на ней грязь не была перенесена внутрь механизма. Если считаете, что вам мешает модуль зажигания – снимите и его. Дальнейшие этапы:

Перевод поршней в состояние верхней мертвой точки (ВМТ). Чтобы этого добиться, прокрутите освобожденное переднее колесо так, чтобы латинская буква «F2» появилась на ребре шестеренки привода распределительного вала. В этом случае поршень 1-го цилиндра (считать нужно от маховика) окажется в положении ВМТ, тогда и впускной и выпускной клапана будут закрыты.
Вооружитесь щупами на 0,2 и 0,4 мм. С помощью первого из них проверьте клапан, работающий на впуск, второго – на выпуск. Щуп должен входить в зазор между клапаном и регулировочным винтом с небольшим усилием. Если это не так, следует откорректировать механизм.
Возьмите плоскогубцы и зажмите ими регулировочную гайку. Контргайку отворачивайте гаечным ключом рожкового типа на «10». Добейтесь нужного зазора и законтрите его гайкой.
Порядок регулировки по цилиндрам: 1,3,4,2. Т. е. рокер должен прикасаться к кулачку распредвала в самом малом радиусе, если смотреть от центра вращения.
После окончания процедуры проведите контрольную проверку зазоров и при необходимости отрегулируйте те из них, которые не отвечают норме.

Регулировка клапанов на Ладе Ларгус

Что такое регулировка клапанов? Это увеличение или уменьшение тепловых зазоров между кулачком распредвала и деталью механизма, который открывает клапан.

Читайте так же:

Регулировка привода дроссельной заслонки инжектор

Если зазор будет больше или меньше, чем нужно, то двигатель не сможет работать в полную силу. Из-за этого детали будут изнашиваться быстрее, вырастет расход топлива и ухудшится тяга.

СОВЕТ: На Ладе Ларгус нужно регулировать клапана каждые 100 тысяч км. пробега. Если автомобиль ездит «на газу», то проверять клапана нужно чаще – каждые 50-70 тыс. км.

ИНТЕРЕСНО: Правильный тепловой зазор крайне важен, потому что при нагревании металл расширяется. Клапаны слегка удлиняются при прогреве. Если не компенсировать изменения в размерах, то камера сгорания теряет герметичность.

Характеристики двигателей

ЛАДА Ларгус 8-клапанный. Первоначальная модель силового агрегата устанавливалась от автомобиля Renault K7M с показателем 84 л. с., как указывалось ранее. Единственное отличие от аналогичного K4M – это головка блока цилиндров. Позже было решено заменить двигатель на отечественную версию, взяв за основу ВАЗовский 11189 с крутящим моментом 140 Нм и насчитывающим 87 л. с. Уже на Ларгус под платформу B0, французскими инженерами переделаны крепления моторов: с кузова на подрамник.

ЛАДА Ларгус 16-клапанный. Состоит из 2 распредвалов с чугунным блоком, а также алюминиевой головки цилиндров. Модель К4М — это четырехцилиндровый, силовой агрегат, имеющий систему гидрокомпенсации, который не нуждается в регулировке клапанов. Отличается надежностью и долговечностью ГРМ ремня.

Что будет, если не регулировать клапана?

Основные заметные последствия неправильных зазоров: увеличенный расход топлива, ухудшенная тяга и шумная работа двигателя.

Из-за неправильных зазоров увеличивается нагрузка на клапана и катализатор. Клапана хуже охлаждаются и двигатель работает не в полную силу.

Увеличенный и уменьшенный тепловой зазор

Тепловой зазор может увеличиваться или уменьшаться со временем.

При увеличенном тепловом зазоре распредвал бьет в клапанный механизм. Клапана закрываются неполностью и невовремя. Из-за этого сгорает не вся топливно-воздушная смесь, а мотор выдает заметно меньше мощности.

При уменьшенном зазоре клапана закрываются неплотно, камера сгорания перестает быть герметичной. Из-за этого падает компрессия. Клапана хуже охлаждаются, а со временем могут прогореть. Также повышается нагрузка на катализатор.

В обоих случаях мотор работает неправильно. Возрастает расход топлива, уменьшается мощность двигателя и увеличивается нагрузка на детали.

Как понять, что нужно отрегулировать клапана?

ИНТЕРЕСНО: Главный признак измененного теплового зазора: «цоканье» непрогретого двигателя.

Как регулируют клапана?

Процедура занимает примерно полтора часа. За это время мастер измерит зазоры и отрегулирует их при необходимости.

Снимаем клапанную крышку.
Замеряем зазоры щупом с шагом 0,05 мм.
Регулируем тепловые зазоры.
Зачищаем крышку и место под прокладку.
Ставим новую прокладку и надеваем крышку.
Обтягиваем крышку в 2 этапа динамометрическим ключом.
Проверяем работу двигателя.

Помимо регулировки зазоров важно зачистить поверхности и герметично закрыть клапанную крышку. Иначе будет подтекать масло.

После регулировки и установки крышки она закручивается в 2 этапа динамометрическим ключом. Сначала с нагрузкой 2 Ньютон-метра, потом с нагрузкой 10. Благодаря этому крышка стоит ровно, без перекосов и деформации прокладки.

Регулировка клапанов в Логан-Шоп СПб занимает всего полтора часа. Мы рекомендуем периодически прислушиваться к работающего непрогретому двигателю и обращаться в сервис сразу же, как услышите «цоканье». Так вы заметно продлите срок службы клапанов, катализатора и мотора в целом.

Почему стоит выбрать автосервис Движок Комтранс?

Можно найти много хорошо оборудованных автосервисов. Мы же, помимо современного специнструмента, диагностических и ремонтных стендов можем похвастаться опытными мастерами. Мотористы прошли стажировку, досконально изучили особенности линейки двигателей ВАЗ и Renault-Nissan, а также их обслуживания, настройки газораспределительного механизма и регулировки клапанов.

Замена клапанов включает:

демонтаж головки, снятие поврежденных клапанов;
удаление нагара, замена, по необходимости, поврежденных деталей;
притирка новых клапанов с использованием специальной пасты;
промывка блока цилиндров для удаления металлической стружки, абразивных частиц, притирочной пасты;
сборка блока с заменой жидкостей, прокладки, комплекта ГРМ (ремень, ролики), маслосъемных колпачков;
регулировка зазора клапанов.

Выполняя ремонт ДВС, мы строго соблюдаем рекомендации производителя, используем одобренные технические жидкости. Собственный склад запчастей позволяет нам сразу же приступить к ремонту, без ожидания поставки деталей. Узнать цены, получить больше информации можно по телефону.

Лада ларгус регулировка клапанов

Когда требуется регулировка клапанов

Схема клапанного механизма двигателя Лады Ларгус

Гайка регулировки зазора.
Контргайка.
Тарелка.
Сухарики.
Пружина.
Маслосъемный колпачок.
Кулачек распредвала.
Рокер.
А – Тепловой зазор.

для выпускных клапанов – 0,25-0,30 мм;
для впускных клапанов – 0,01-0,15 мм.

Порядок регулировки для 8-клапанного мотора

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Читайте так же:

Регулировка сцепления дэу нексия буксует сцепление

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Большие тепловые зазоры не позволяют эффективно наполнять камеру сгорания рабочей смесью, что уменьшает мощность двигателя и ухудшает экономичность его работы.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля. Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю. Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя.

Регулировка зазоров в механизме привода ГРМ (двигатель К7М)

Подготовка к регулировке

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Снять корпус воздушного фильтра.

Снять крышку головки цилиндров.

Снять правое переднее колесо

Снять правый боковой грязезащитный щиток

Снять ремень привода вспомогательного оборудования.

Снять шкив коленчатого вала .

Снять правую опору подвески двигателя.

Вывернуть пробку отверстия под фиксатор ВМТ (головка сменная Torx El4, удлинитель, ключ трещоточный).

1 — пробка отверстия под фиксатор ВМТ

Снять верхнюю крышку привода ГРМ .

Завернуть болт крепления шкива коленчатого вала с проставкой (головка сменная 18, ворток).

Повернуть коленчатый вал по часовой стрелке так, чтобы метка на зубчатом шкиве распределительного вала оказалась на расстоянии в один зуб до вертикальной оси зубчатого шкива, а метка на зубчатом шкиве коленчатого вала была на расстоянии одного зуба от вертикальной оси шкива (головка сменная 18, вороток).

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Провернуть коленчатый вал по часовой стрелке до упора в фиксатор так, чтобы он оказался в блокировочном пазу коленчатого вала (головка сменная 18, вороток).

Убедиться, что установочная метка 1, рисунок 10-2, на зубчатом шкиве распределительного вала совмещена с меткой на крышке головки цилиндров, а метка 2 на зубчатом шкиве коленчатого вала совмещена с меткой на блоке цилиндров.

1 — установочная метка на шкиве распределительного вала;
2 — установочная метка на зубчатом шкиве коленчатого вала

Снять фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Впускные клапаны: 0,10-0,15 мм.

Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов). Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов). Момент затяжки контргайки 9 Н.м (0,9 кгс.м).

Метод «полного открытия выпускного клапана «

Внимание. Отсчет цилиндров ведется от маховика.

Рисунок 10-3 — Порядок регулировки зазоров в механизме привода ГРМ:

1. 4 — порядковый номер цилиндра двигателя; А, В, С — этапы регулировки механизма привода ГРМ.

Провести регулировку зазоров в механизме привода ГРМ в порядке, указанном на рисунке 10-3 (ключ гаечный 10, плоскогубцы).

А — Установить выпускной клапан цилиндра 1 в положение полного открытия.

В — Проверить зазор впускного клапана цилиндра 3.

С — Проверить зазор выпускного клапана цилиндра 4.

Повторить операции по регулировке для других цилиндров в указанном на рисунке 10-3 порядке.

После регулировки клапанов затянуть контргайки моментом 9 Н.м (0,9 кгс.м) (головка сменная 10, ключ моментный).

Нанести герметик на резьбу пробки 1, рисунок 10-1, отверстия под фиксатор ВМТ и завернуть пробку. Момент затяжки пробки 20 Н.м (2,0 кгс.м) (головка сменная Torx Е14, удлинитель, ключ трещоточный, ключ моментный).

Установить верхнюю крышку привода ГРМ .

Установить нижнюю крышку привода ГРМ.

Установить правую опору подвески двигателя .

Установить шкив коленчатого вала.

Установить ремень привода вспомогательных агрегатов.

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Установить крышку головки цилиндров.

Установить корпус воздушного фильтра.

Присоединить клемму провода «массы» к аккумуляторной батарее .

Видео

Регулировка клапанов Lada Largus

 Делаем честно и с гарантией

 Дарим скидку 6% на ремонт

+7 (499) 504 1663

+7 (910) 425 99-55

Отсутствие несогласованных работ и скрытых доплат

Наши цены ниже, чем у конкурентов на 10-20%

97 % клиентов обращаются к нам повторно и рекомендуют нас.

С нами работают более 20 юридических лиц и мы отремонтировали 2500 легковых авто.

Мы работаем с 9 до 21 часа ежедневно.

Цена на услугу регулировка клапанов Lada Largus

Регулировка клапанов

Свяжитесь с нами по телефону или напишите онлайн, получите консультацию и индивидуальные условия по ремонту Вашего автомобиля.

Чтобы получить предварительную оценку стоимости ремонта автомобиля напишите или просто позвоните по телефону +7 (499) 504 1663.

Читайте так же:

Регулировка рулевой рейки фф2 рестайлинг

Пользуясь сайтом Велес-Вояж.ru, Вы автоматически принимаете правила обработки и передачи персональных данных

1) Вы звоните в автосервис и описываете проблему квалифицированному мастеру-приемщику, который дает развернутую консультацию и озвучивает предварительную стоимость.

2) Приезжаете в автосервис на диагностику, после чего мы открываем заказ-наряд в 2 экземплярах, где согласовываем план работ и утверждаем стоимость.

3) Наши специалисты реализуют намеченный план, предоставляя Вам фотоотчет о проделанной работе. Если по ходу ремонта окажется, что автомобиль нуждается в дополнительном ремонте, это предварительно обговаривается с Вами.

4) По окончании Вы получаете заказ-наряд с подробным описанием выполненных работ, замененных агрегатов, материалов с гарантийными обязательствами, печатью автосервиса и дальнейшими рекомендациями по эксплуатации транспортного средства.

Производство запланированных работ.

Даем гарантию на все выполненные работы в автосервисе.

Он занимается непосредственно ремонтом и техническим обслуживанием автомобилей.

Он работает уже 9 лет со всеми ходовыми марками легковых и коммерческих автомобилей, отлично знает материальную часть всех узлов автомобиля и эксплуатационные характеристики деталей и систем авто.

Техцентр Велес-Вояж заботится о своих клиентах! Для Вас на постоянной основе мы готовим выгодные акции и спецпредложения. Пользуйтесь акциями и развивайтесь вместе с нами.

Акция до 11 марта! Всем новым клиентам дарим скидку 10% на ремонт автомобиля. Выбирайте Профессиональный автосервис и развивайтесь вместе с нами!

Акция до 11 марта! Получите скидку 5% на запчасти для Технического Обслуживания! При покупке расходников от 4 тыс. рублей. Звоните!

Акция до 11 марта! Получите скидку 10% на работы по Техническому обслуживанию Вашего автомобиля!

Регулировка клапанов на ларгусе 8 клапанов инструкция

Проверка и регулировка тепловых зазоров в приводе клапанов (8V) Lada Largus

Инструменты:

Гаечный ключ рожковый 10 мм
Набор щупов плоских
Разводной ключ

Примечания:

Стуки хорошо прослушиваются при работе двигателя на холостом ходу.

Проверку зазоров также рекомендуется выполнять при пробеге автомобиля свыше 100 тыс. км.

Работу проводим на холодном двигателе.

Расположение клапанов в головке блока цилиндров

1 – ряд впускных клапанов; 2 – ряд выпускных клапанов.

1. Снимаем крышку головки блока цилиндров.

Примечание:

Счет цилиндров ведется от маховика.

4. Плоскими щупами из набора проверяем тепловой зазор между торцами стержня клапана и регулировочного винта.

6. Затем, вращая регулировочный винт, устанавливаем нужный зазор.

В статье не хватает:

Качественных фото ремонта
Фото инструмента

Характеристики двигателя К4М

Технические характеристики мотора К4М:

годы выпуска – с 1999 года по настоящее время
точный объем (куб. см) – 1598
мощность (л.с.) – 102-115
крутящий момент (Н/м) – 145-147
степень сжатия – 9.5
питание – инжектор
блок цилиндров – чугунный
клапанов на цилиндр – 4
ход поршня (мм) – 80.5
диаметр цилиндра (мм) – 79.5
привод ГРМ – ремень
объем масла в двигателе – 4.8 литра
допустимый расход масла – в пределах поллитра на тысячу километров пробега
периодичность замены смазки – по рекомендации производителя 15 тыс. км (но лучше не реже 10 тысяч)
экологический класс – Евро-4
используемое топливо – АИ-92

примерный ресурс – согласно эксплуатационным данным более 400000 км.

Расход топлива

Характеристика потребления бензина зависит от того на какой модели автомобиля установлен двигатель К4М:

Ниссан Альмера G15 c 5МКПП – расход топлива на сто километров пробега составляет:

9.5 л – в городском режиме
5.8 л – при езде по трассе
7.2 л – средний показатель.

Ниссан Альмера G15 c 4АКПП – в смешанном цикле потребление топлива составит 8.5, а для городского и загородного режима – 11.9 и 6.5 л/100 км.

Рено Дастер с 6МКПП и полным приводом – при передвижении по городу расход бензина составит 11 литров на сто километров пробега, а езда на трассе сопровождается снижением указанного показателя до 7 л. При этом средний расход составляет 8.2 литра.

Модификации мотора

На базе двигателя Рено К4М была разработана модификация K4M RS. В нем используются широкие валы и пиленые каналы, что позволило увеличить мощность силового агрегата до 135 лошадиных сил.

Регулировка тепловых зазоров в клапанах

Перевод поршней в состояние верхней мертвой точки (ВМТ). Чтобы этого добиться, прокрутите освобожденное переднее колесо так, чтобы латинская буква «F2» появилась на ребре шестеренки привода распределительного вала. В этом случае поршень 1-го цилиндра (считать нужно от маховика) окажется в положении ВМТ, тогда и впускной и выпускной клапана будут закрыты.
Вооружитесь щупами на 0,2 и 0,4 мм. С помощью первого из них проверьте клапан, работающий на впуск, второго – на выпуск. Щуп должен входить в зазор между клапаном и регулировочным винтом с небольшим усилием. Если это не так, следует откорректировать механизм.
Возьмите плоскогубцы и зажмите ими регулировочную гайку. Контргайку отворачивайте гаечным ключом рожкового типа на «10». Добейтесь нужного зазора и законтрите его гайкой.
Порядок регулировки по цилиндрам: 1,3,4,2. Т. е. рокер должен прикасаться к кулачку распредвала в самом малом радиусе, если смотреть от центра вращения.
После окончания процедуры проведите контрольную проверку зазоров и при необходимости отрегулируйте те из них, которые не отвечают норме.

Читайте так же:

Как отрегулировать ближний свет на эмгранд

Недостатки и слабые места К4М

При работе двигателя Рено K4M встречаются следующие недостатки:

Некачественные катушки зажигания – их поломка приводит к тому, что силовая установка начинает троить. Первым делом проверяются свечи, но чаще, проблема заключается в одной из катушек зажигания.
Нестабильные обороты – могут проявиться из-за множества причин, но чаще всего плавающие обороты возникают из-за загрязненной дроссельной заслонки, подсоса воздуха дроссельным узлом или вышедших из строя датчиков.

Ненадежный фазорегулятор – очень часто устройство ломается еще до окончания гарантийного срока.
Утечки охлаждающей жидкости и масла – слабыми местами для образования протечки являются помпа, сальник коленчатого вала и прокладка ГБЦ.
Выход из строя шкива коленчатого вала по причине разрушения демпферной пружины. Проблема наблюдается на моторах испанской сборки.

Обрыв ремня ГРМ сопровождается загибанием клапанов в результате соприкосновения с поршнями. Проблема проявляется зимой из-за конструктивных недочетов. Наметаемый в подкапотное пространство снег, оседает на защитном кожухе газораспределительного механизма. В дальнейшем он тает, а вода попадает на нижнюю часть ремня. После остановки автомобиля накопленная влага схватывается, что приводит к соскальзыванию ремня в момент запуска холодной силовой установки.

Также из минусов двигателя Рено K4M выделим:

ухудшение рабочих характеристик при использовании некачественного бензина АИ-92 (мотор в этом обвинять нельзя)
низкая тяга, которой не хватает для уверенного совершения обгона
высокая цена и низкая доступность запасных частей.

Регулировка клапанов на Ладе Ларгус

Зачем нужна регулировка

От грамотно сделанной операции зависит:

отличная работа газораспределительной системы;
нахождение зазоров в пределах нормы;
работа двигателя (он функционирует намного тише, и его значительно проще завести, а датчик распредвала, под контролем которого находится вся работа автомобиля, покажет хорошее состояние механизмов);
уменьшение расхода топлива;
лучшая работа толкателя и распредвала;
отсутствие нагара (камера сгорания практически останется чистой).

Регулировка клапанов Лада Калина обычно проводится после того, как автомобиль прошел более 20 тыс. км. Затягивать с этим не стоит, так как когда в клапанах появились зазоры, нарушилась настройка, произведенная на заводе, цилиндры остаются без достаточного количества топлива, а при неполном сгорании газа происходит его преждевременный выброс.

Можно смело утверждать, что при неисправности клапана нарушена вся работа автомобиля. А если клапаны прогорят, то пострадает головка блока цилиндров.

Этот тип машин существует с несколькими видами двигателей. Первая модель 8-клапанная, с рабочим объемом 1,6 л. Регулировка клапанов нужна периодически. Прошло время, и появилась машина с меньшим объемом — 1,4 л, но 16-клапанная. Регулировка клапанов практически не требуется.

Регулировка клапанов на ВАЗах (Лада Калина).

Но конструкторы на этом успокаиваться и не подумали, в результате их творчества возник новый двигатель автомобиля Калина с 8 клапанами и объемом в 1,6 л, но облегченной поршневой системой. Самая престижная Лада Калина 2 — 16-клапанная, с объемом 1,6 л. Регулировка нужна очень редко, но клапаны могут загибаться, если обрывается ремень.

Что будет, если не регулировать клапана?

Увеличенный и уменьшенный тепловой зазор

Тепловой зазор может увеличиваться или уменьшаться со временем.

Как понять, что нужно отрегулировать клапана?

ИНТЕРЕСНО: Главный признак измененного теплового зазора: «цоканье» непрогретого двигателя.

Как регулируют клапана?

Снимаем клапанную крышку.
Замеряем зазоры щупом с шагом 0,05 мм.
Регулируем тепловые зазоры.
Зачищаем крышку и место под прокладку.
Ставим новую прокладку и надеваем крышку.
Обтягиваем крышку в 2 этапа динамометрическим ключом.
Проверяем работу двигателя.

голоса

Рейтинг статьи
