Настройка зажигания ВАЗ 2101-07 самостоятельно. Секреты регулировки

1.1 . Важно правильно отрегулировать зажигание:

На автомашине ВАЗ 2101-07 установлен трамблер, регулирующий угол опережения зажигание, как правило, для его остановки используют стробоскоп и ключ на 38 мм, в статье рассказывается, как можно обойтись без этого, используя подручные инструменты.
Трамблер (в просторечье бегунок) устанавливается на старых карбюраторных моделях автомобиля, где нет электронного регулятора зажигания. Сейчас в автосервисах не осталось специалистов по его регулировке, но это можно сделать самостоятельно.

Принцип работы

Трамблер распределяет импульсы, поступающие от катушки зажигания по свечам автомобиля. Внутри его находится контактный прерыватель (бегунок). Он приводится в действие от шестерни привода автомобиля, куда вставлен хвостовик трамблера. На крышке распределителя зажигания крепятся высоковольтные провода, идущие к свечам блока цилиндра.

Важно правильно отрегулировать зажигание:

Раннее зажигание замедляет поднимание поршня вверх.
Позднее зажигание после прохождения поршнем мертвой точки, приводит потери энергии возгорания.
Оптимальный режим начало опускания поршня, после прохождения мертвой точки.

При неправильной регулировке:

Расход бензина увеличивается.
Мощность двигателя падает.
Уменьшается ресурс эксплуатации двигателя.

Регулировка момента зажигания

Для классической регулировки момента зажигания понадобится стробоскоп, ключ на 38 мм с удлиненной ручкой, для проворачивания коленчатого вала.

На коленчатом вале расположены три метки:

Короткая черта опережение зажигания 100.
Средняя – 50.
Длинная – 00 ВМТ (верхняя мертвая точка).

Рекомендуется выставлять опережение зажигания на 50. Для этого проворачивают коленчатый вал. Метка шкива и вала (ВМТ) должны совпасть. Если неизвестно какое было положение бегунка при снятии трамблера, то ориентируемся на наружный контакт, который должен быть направлен в сторону крышки с номером 1 или 3, в зависимости какой из поршней цилиндра находится в ВМТ.

Для этого снимите крышку с трамблера отстегнув пружинные защелки, затем приподнимите бегунок и направьте внешний контакт на один из номеров указанных на крышке. Номерами указаны подключения проводов к свечам на блоке цилиндра от 1 до 4.

Определение ВМТ без ключа

Можно использовать простой метод установки ВМТ, без ключа. Для этого из цилиндра 1 или 3 вывинчиваем свечу, а на ее место вставляем пробку (из резины, бумаги, дерева), затем рывками прокручиваем коленчатый вал с помощью стартера, пробка вылетает из отверстия цилиндра. Значит, он находится в ВМТ.

Условно проводим линию от наружного контакта бегунка в сторону крышки трамблера с номером 1 или 3. Закрываем крышку, фиксируя пружинными защелками.

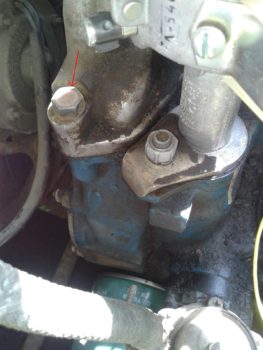

Для проведения точной регулировки опережения зажигания прогреваем двигатель, не выключая его, чуть ослабляем гайку (ключ 13 мм), затем затягиваем гайку крепления трамблера к блоку цилиндров.

Чтобы уменьшить угол опережения зажигания надо повернуть корпус вправо, для увеличения – влево. Затем затягиваем гайку крепления на корпусе двигателя.

Контрольной лампой, которую можно сделать самостоятельно, можно также провести регулировку. Проверяем сначала зазор в контакте прерывателя (0,35-0,45 мм).

Затем один из проводов подключаем к низковольтному проводу катушки зажигания, второй – к «массе» автомобиля. Включаем зажигание (двигатель не заводим), медленно поворачиваем корпус распределителя, лампа должна загореться, контакты сомкнуты, тухнуть, контакты разомкнуты.

Окончательную регулировку зажигания делаем на ровной дороге. На скорости 50 км/час включаем 4-ю передачу и давим на педаль «газа». Детонация двигателя не должна превысить 3 сек, если она больше – уменьшаем угол, при отсутствии детонации – увеличиваем угол.

Угол регулировки зажигания зависит от марки и качества бензина, состояния автомобиля. Настройка позволяет выбрать оптимальный вариант, увеличивающий мощность двигателя, сокращающий потребления топлива.

Правильная настройка зажигания на «Шестерке»: инструкция для владельцев

От того, правильно ли выполнена регулировка зажигания, зависит эффективность работы двигателя и его успешный запуск, а также динамика автомобиля при движении и расход топлива. В статье дана инструкция и рекомендации, как правильно выставить электронное зажигание на автомобиле ВАЗ 2106, а также обучающее видео по регулировке зажигания.

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать зажигание на ВАЗ 2106 по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
средняя метка предназначена для установки угла опережения равным 5°;
по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить регулировку зажигания на ВАЗ 2106, необходимо приготовить следующие инструменты:

ключ для выкручивания свечей;
спецключ для вращения коленвала;
ключ на «13»;
прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Можно выставлять еще с помощью страбоскопа.

Этапы

Выставляется зажигание пошагово:

Отключаем автомобиль от питания, сняв минусовую клемму с аккумулятора.
Свечным ключом выкручиваем свечу 1-го цилиндра. После этого отверстие от свечи закрываем пальцем или резиновой пробкой.

Мы выставили зажигание, теперь необходимо проверить, правильно ли выполнена настройка, выполнив следующие действия:

Проверку можно выполнить при движении машины. Сначала следует прогреть двигатель, а затем разогнать ее до скорости 40-50 км/ч. По достижении этой скорости переключаемся на четвертую скорость и проехать некоторое расстояние без ускорения.
Затем нужно резко нажать на педаль газа. Спустя 2-3 секунды после этого должна появиться детонация и звуки, напоминающие щелки пальцами. Звуки должны прекратиться по мере разгона автомобиля примерно через 5 км.
Если детонация не прошла, необходимо подкорректировать положение трамблера. Причина может быть в «раннем» зажигании. Если детонация не возникала, то причина может быть в «позднем» зажигании. Если «раннее», нужно повернуть распределитель вправо на один градус. При «позднем» — на один градус влево. Выполнять процедуру следует до тех пор, пока детонация не будет длиться 1-1,5 секунды.
Закончив регулировку, нужно на распределителе поставить краской черточку, показывающую положение метки со средней длиной по отношению к блоку цилиндров.
Далее необходимо поставить правильно трамблер. Сначала следует снова с помощью выкрученной свечи и закрытия пальцем отверстия установить первый цилиндр в ВМТ.
Далее, нужно совместить метку на коленвале с меткой на крышке привода ГРМ. Для этого следует поворачивать коленчатый вал по направлению часовой стрелки.
Демонтировав крышку с распределителя, необходимо установить бегунок. Его положение должно совпадать с воображаемой прямой от контакта на крышке первого цилиндра.
После всех действий ставим на место корпус трамблера. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

Видео «Устройство и настройка электронной системы зажигания на ВАЗ 2106»

В этом видео Альберт Срослов рассказывает о бесконтактном (электронном) зажигании и демонстрирует, как выставить зажигание на ВАЗ 2106.

Самостоятельная проверка и замена датчика Холла на ВАЗ 2106
Простые способы, как проверить и подключить катушку зажигания на ВАЗ 2106 в гаражных условиях
Неисправности стартера на «Шестерке»: врага нужно знать в лицо

Установка зажигания на ВАЗ 2106

Надо сказать «как выставить зажигание на ВАЗ 2106» — это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье. Надо сказать «как выставить зажигание на ВАЗ 2106» — это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье.

Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

Как выставить зажигание на ВАЗ 2106 – порядок действий

Для начала, потребуется установка метки зажигания. Коленчатый вал можно вращать либо за храповик, либо спецключом за гайку. На лобовой крышке двигателя и на шкиве коленчатого вала имеются отливы и насечки, совмещение которых соответствует разному углу опережения зажигания:

После того, как установка метки зажигания завершена, надо сразу установить необходимый зазор в контактах, естественно, там где они есть. Для этого снимаем бегунок распределителя и откручиваем фиксирующий винт прерывателя.

Перед тем как установить зазор, желательно наждачной бумагой (600-800) зачистить контакты

Ну вот, сейчас переходим непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка на 13), после чего вытаскиваем его из корпуса.

Теперь надо вставить трамблер на место, учитывая несколько обязательных моментов:

Регулировка зажигания ВАЗ 2106

Выставить зажигание – это полдела, потому что дальше его нужно регулировать. После того, как завели двигатель, необходимо его прогреть, разогнать до 40 км/ч на третьей передаче, затем включить четвертую и надавить на педаль газа примерно на половину хода, можно на три четверти, но не в пол. Есть пара сценариев развития событий, каждое и которых требует своего решения.

Как выставить зажигание на ВАЗ 2106 видео:

Как выставить зажигание ВАЗ 2106 своими силами

Правильно выставленное зажигание — залог правильной работы двигателя и его беспроблемного запуска. Кроме всего прочего, от момента зажигания зависит расход топлива и динамические показатели автомобиля, из-за не правильно выставленного зажигания может возникнуть детонация, которая может привести к необратимым последствиям и серьезным поломкам мотора. На вопрос, как выставить зажигание, у каждого автомобилиста имеется свой ответ, одни делают это на «глазок», другие используют стробоскоп, есть также те, кто принципиально пользуется услугам автосервисов. Как бы там ни было, главное — результат, а то при помощи чего вы это сделали уже не имеет принципиального значения.

Для того, чтобы выставить зажигание на ВАЗ 2106 вам потребуется:

Ключ на «13»;
Контролька (вольтметр или лампочка на 12 Вольт);
Свечной ключ.

Зажигание выставляется по первому или четвертому цилиндру, сегодня мы рассмотрим первый вариант.

Момент зажигания ВАЗ 2106 выставляется по меткам на крышке ГРМ, там есть три метки, короткая средняя и длинная.

Короткая метка соответствует – углу опережения равному 10°.
Средняя — 5°.
Длинная — 0°.

ВМТ (верхняя мертвая точка) обозначена на ободе шкива, а на ступице шкива напротив этой метки есть специальный наплыв.

Как выставить зажигание ВАЗ 2106 своими руками — пошаговая инструкция

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на «92» или «95» бензине совмещайте со средней меткой, если же на «72» или ниже, совмещайте с длинной меткой, которая соответствует «0» углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

6. Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите «контрольку» следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на «массу».

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на «газ».

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон «пальцев»), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще не появилась детонация, зажигание — «позднее». В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой. Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Теперь, когда момент зажигания ВАЗ 2106 выставлен можно все собирать и радоваться успешно выполненной работе.
