Устройство и регулировка карбюратора К126Г

Устройство и регулировка карбюратора К126Г

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» — УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. Регулировка карбюратора К126Г — тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

регулировка карбюратора к126г

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

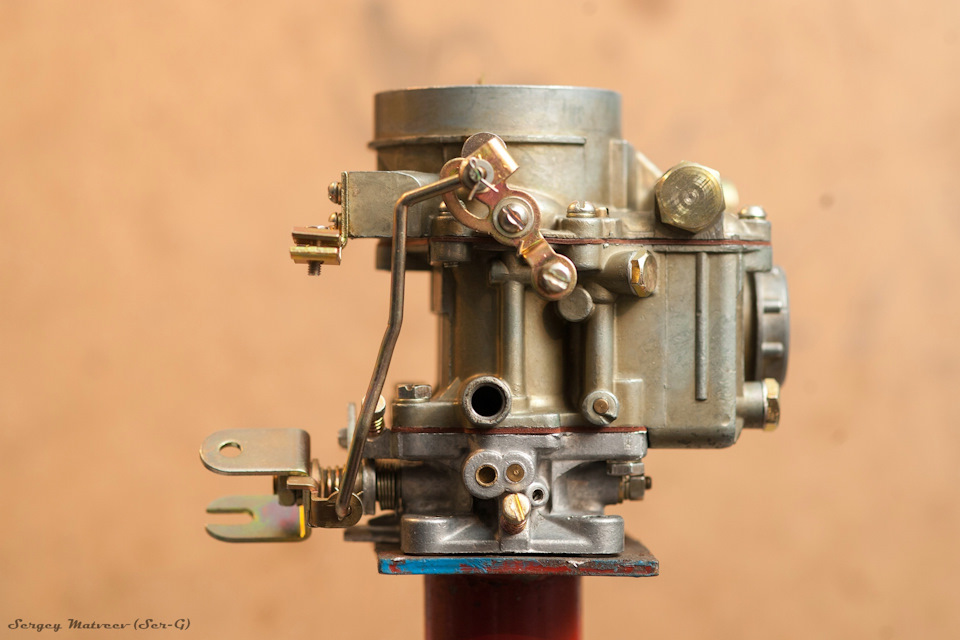

Устройство карбюратора К126Г

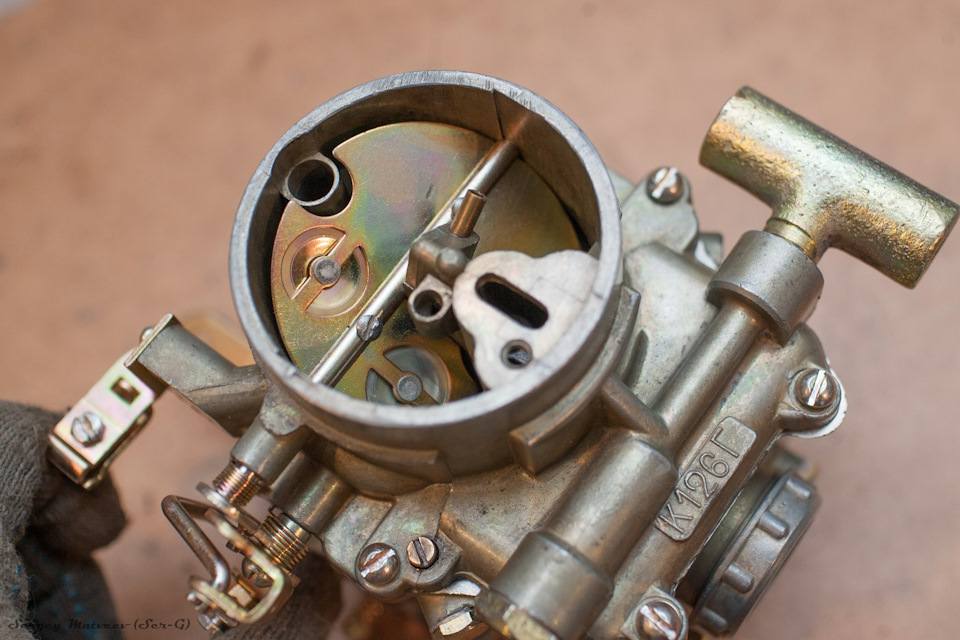

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

карбюратор к126г регулировка расхода топлива

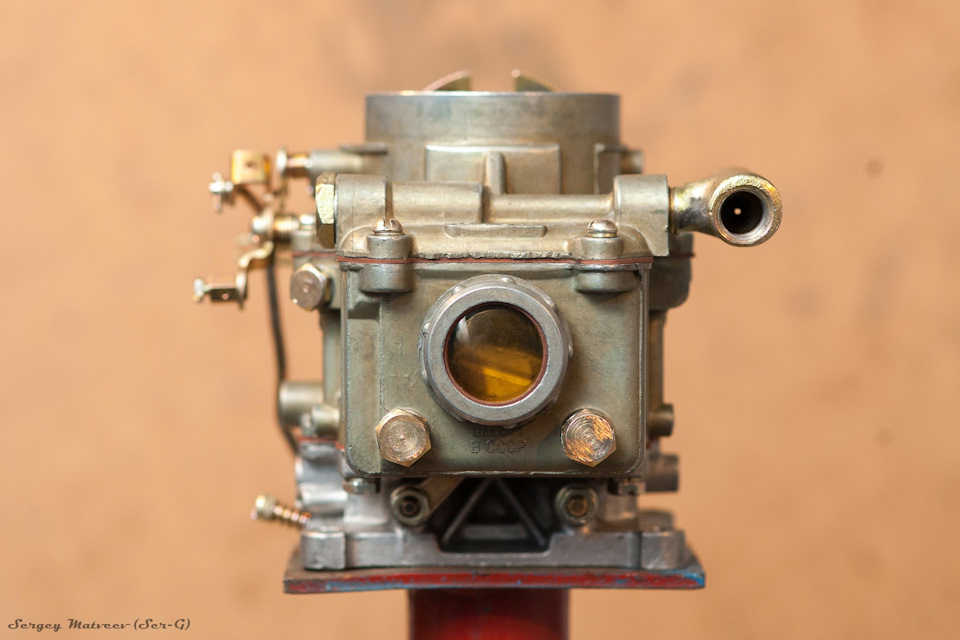

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

  • холостого хода;
  • пуска холодного двигателя;
  • ускорительного насоса;
  • экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

карбюратор к126г регулировка качества смеси

При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем — неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

регулировка карбюратора к126г на уаз

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора К126Г

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без регулировки клапанов.

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

карбюратор к126г устройство регулировка

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

  • холостого хода;
  • уровня топлива в камере с поплавком;
  • клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй — качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

  1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
  2. Запустить двигатель авто и прогреть его.
  3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
  4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
  5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

к126г регулировка карбюратора инструкция

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

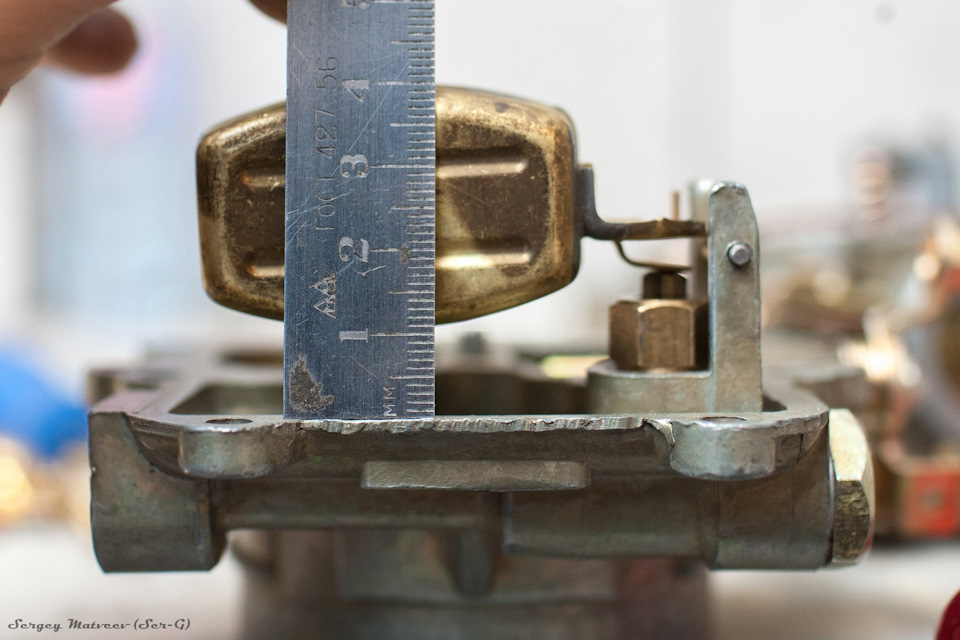

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г встречались:

  • «Солекс»;
  • «Вебер»;
  • «Пекар».

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора «Пекар» К126Г осуществляется аналогичным приведённому выше способом.

Читайте так же:
Регулировка троса кпп 2 и 4 передач

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

  • устойчивая работа при наличии засорения;
  • неприхотливость к качеству топлива;
  • достаточная экономность.

регулировка карбюратора пекар к126г

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции — гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Заключение

Как показывает опыт, регулировка карбюратора К126Г — не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.

Регулировка карбюратора: выполняем на К 126 на УАЗ

Уазовский агрегат

Система питания для бензиновых моторов представлена высокоточным впрыском, где не только достигается отличное качество смешивания рабочей смеси и полное ее сгорание, но и существенное снижение расхода топлива. Вместе с тем в моторах на автомобилях УАЗ для образования топливной смеси по сей день используется целый ряд карбюраторов. Проблема обслуживания моторов с различными типами карбюраторов актуальна и сейчас.

Среди карбюраторов УАЗ 469 и других родственных моделей встречаются самые разнообразные модификации. Основные типы устройств для образования топливной смеси:

  • К 126;
  • К 151;
  • ДААЗ 4178.

Чаще других используется карбюратор К 126. Прежде чем приступать к регулировке рабочих параметров, следует рассмотреть устройство каждого агрегата.

Краткое описание узла

Карбюратор К 126 является базовой моделью для автомобилей УАЗ. Как и большинство других подобных устройств, К 126 имеет две рабочих камеры для смешивания, первичную и вторичную. В конструкцию входят также следующие элементы: воздушная заслонка, главная дозирующая система как для первичной, так и для вторичной камеры, экономайзер, ускорительный насос и устройство обеспечения работы на холостых оборотах.

При работе карбюратора топливная смесь разных составов образуется при режиме:

  • холостого хода;
  • малых и средних нагрузок двигателя;
  • полной загрузки мотора;
  • резкого ускорения автомобиля.

В конструкции агрегата предусмотрены возможности для холодного запуска двигателя и после его кратковременной остановки. Конструктивно карбюратор можно описать как двухкамерный, двухдиффузорный, в нем организовано последовательное открытие камер.

Схема агрегата

Схема карбюратора К126Н

Обычно регулировочные работы проводятся при установке карбюратора на двигатель или из-за сбоев в его работе. Нужно отметить, что несмотря на некоторые технические отличия моделей 151 и ДААЗ 4178 на УАЗ от базовой модификации К 126, регулировка их примерно одинаковая.

Для сравнения рассмотрим устройство карбюратор ДААЗ 4178 на УАЗ. Он имеет следующие конструктивные элементы:

  • главную систему дозирования для каждой из двух камер;
  • систему холостого хода;
  • переходную систему между камерами;
  • ускорительный насос диафрагменного типа;
  • пусковое устройство;
  • эконостат;
  • электромагнитную систему экономайзера.

Конструкция карбюратора ДААЗ 4178 на УАЗ является более современной, что позволяет получить улучшенные и стабильные характеристики. К тому же его регулировка проще и понятнее.

Техническое обслуживание и регулировка

Среди операций технического обслуживания можно выделить такие:

  • контроль надежности крепления самого карбюратора и его подвижных элементов;
  • контроль и регулировка уровня топлива в поплавковой камере устройства;
  • регулировка холостых оборотов двигателя;
  • контроль работы ускорительного насоса и экономайзера;
  • очистка каналов и поверхностей карбюратора от стойких отложений;
  • контроль пропускной способности карбюраторных жиклеров.

Регулировка выполняется

Мастер выполняет регулировку

Операция регулировки уровня топлива проводится на неработающем двигателе. При использовании ручной закачки уровень топлива в поплавковой камере должен установиться между специальными метками в смотровом окне карбюратора. Регулируем только после снятия крышки поплавковой камеры. Необходимо немного подогнуть язычок специального ограничителя таким образом, чтобы ход иглы находился в пределах 1,2-1,5 мм. Из-за износа деталей уровень топлива в камере постепенного повышается, поэтому рекомендуется устанавливать его по нижней границе.

Регулировка оборотов холостого хода проводится упорным винтом дроссельной заслонки и винтом ограничения токсичности. Вначале винт ограничения токсичности заворачивают до упора и выкручивают на 1,5 оборота. Запустив мотор, регулировочным винтом дроссельной заслонки устанавливают обороты на уровне 550-650 в минуту. После этого доводят токсичность выхлопных газов до нормы.

Техническое обслуживание и регулировка

Следует отметить, что у родственных моделей карбюраторов, к которым относится модель К-151 производства ОАО «Топливные системы», изменения конструкции минимальны. В связи с этим и регулировка не будет значительно отличаться от описанных выше операций.

На первом этапе выставляем винтом холостых оборотов значение в 550-650 об./мин., а для трехлитрового мотора – 750. Далее за счет вращения винта состава смеси выставляем качественную составляющую в допустимых пределах. На заключительном этапе сначала увеличиваем холостые обороты на 100 в минуту, а затем при помощи винта состава смеси возвращаем их к первоначальному значению.

Правильность проведенных работ можно проверить за счет одноразового повышения оборотов до 1500 с последующим резким перекрыванием дросселя. В результате карбюратор 151 не должен позволить упасть холостым оборотам двигателя ниже установленного значения.

Исправно работающий карбюратор 151 модели позволяет совершать плавный равномерный разгон. Отсутствие рывков, умеренный аппетит – результат правильных регулировок, выполненных вами.

Карбюратор ДААЗ 4178

Для еще одной модели карбюратора, который устанавливается на внедорожную модель УАЗ, производитель рекомендует такие работы:

  • проверка уровня топлива в поплавковой камере;
  • регулировка пускового устройства.

В карбюраторе ДААЗ 4178 на УАЗ изначально имеется регулировка уровня топлива. Контролируемый параметр должен составлять 25-27 мм, и замеряется он от верхней плоскости устройства при снятой крышке.

Регулировка пускового устройства на карбюраторе ДААЗ 4178 на УАЗ проводится по следующей схеме.

  1. Закрывают воздушную заслонку агрегата.
  2. При нажиме на шток диафрагмы получают пусковой зазор в 6,4-6,8 мм на начальном этапе открытия заслонки. В случае необходимости зазор должен быть отрегулирован до указанного значения.
  3. Для дроссельной заслонки ДААЗ 4178 на УАЗ регулировка проводится исходя из показателей в 1,3-1,4 мм. В случае несоответствия нужно специальным регулировочным винтом выставить такое значение.

Опыт эксплуатации разных моделей

Среди особенностей работы отдельных моделей карбюраторов для УАЗ можно выделить следующие.

    Модель К 126 отличается простой и надежной конструкцией, не требует частых регулировок. Качественное смесеобразование позволяет устанавливать расход топлива на уровне 13 л/100 км для городских условий и 11 л/100 км при движении по шоссе. Машина с карбюратором 126 обладает неплохими динамическим характеристиками.
Читайте так же:
В какую сторону крутить распредвал при регулировки клапанов

Уаз и его мотор

Карбюратор К151 на УАЗе

Ошибочно было бы считать систему питания, которую представляют модели карбюраторов, представленные в обзоре, устаревшей и не имеющей права на эксплуатацию. Доступность проведения самостоятельного обслуживания, невысокая стоимость ремонта – все это делает карбюраторную схему питания актуальной.

Перечисленные модели карбюраторов являются взаимозаменяемыми, разве что для модели 126 требуется установка дополнительной прокладки между устройством и коллектором. Опыт длительной эксплуатации различных моделей агрегатов позволяет выявить их конструктивные и эксплуатационные особенности и недостатки. Также это помогает четко определить необходимые регулировочные и ремонтные работы.

Расчетный расход топлива, хорошие динамические характеристики, соответствующий экологическим нормам выхлоп. Нельзя сказать, что карбюраторный двигатель не может дать всего этого. Необходимы только своевременное обслуживание и правильные настройки для исправной работе агрегата.

Как устранить основные неисправности и настроить карбюратор К-126Г своими руками

Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Карбюраторы К-126Г отличаются надёжностью и экономичностью



Как можно проверить уровень топлива?

Самое главное условие стабильной работы поплавка карбюратора — его свободное перемещение на оси и одновременно с этим важна герметичность корпуса. Следует обратить внимание, что игла клапана должна двигаться абсолютно свободно, без всяческих заеданий. А в тех случаях, когда они происходят, проблема оказывается в нарушении целостности корпуса поплавка — в этом случае регулировка уровня топлива в поплавковой камере будет практически невозможна.

Как проверить герметичность поплавка? Сделать это можно, открыв карбюратор, вытащив поплавок и погрузив его в горячую воду. Если на поверхности появились пузырьки воздуха, что будет указывать на повреждения. Чтобы устранить неисправность, в этом месте делают прокол и просто удаляют остатки воды и топлива из поплавка. После этого остается лишь просушить и запаять отверстие. Подобная регулировка работы поплавка невозможна без учета его веса, которые не должен превышать 14 г (если получилось больше, нужно удалить излишки припоя).

Как устроен карбюратор К-126Г

Карбюратор состоит из трёх основных элементов:

  • дроссельного узла (корпуса камер смешивания);
  • поплавковой камеры;
  • крышки.

К-126Г имеет две камеры для смешивания топлива с воздухом. Первая работает во всех режимах, а вторая — только при высоких нагрузках, когда первый дроссель открывается больше чем на 2/3 хода.

В крышке устройства установлена воздушная заслонка с механизмом привода, а также механизм поплавка. В камере поплавка находятся диффузоры, топливные и воздушные жиклёры, ускорительный насос, эмульсионные трубки. В дроссельный узел вмонтированы заслонки (по одной в каждой камере) и регулировочные винты. Кроме этого, там предусмотрено переходное отверстие системы холостого хода, а также каналы для воздуха и горючего.

Конструкция К-126Г включает следующие системы:

  • холодного запуска;
  • холостого хода;
  • дозировки.

Также в нём имеются такие узлы и механизмы:

  • поплавковый механизм (поплавок, ось поплавка, игольчатый клапан);
  • экономайзер (клапан, распылитель, механизм привода);
  • ускорительный насос (поршень, впускной и выпускной клапаны, механизм привода).

Карбюратор К-126Г имеет двухкамерную конструкцию с поочередным открытием дроссельных заслонок

Цифровые обозначения к схеме карбюратора К-126Г

  1. Ускорительный насос.
  2. Главный воздушный жиклёр вторичной камеры.
  3. Малый диффузор вторичной камеры.
  4. Балансировочный канал.
  5. Распылитель экономайзера.
  6. Воздушная заслонка.
  7. Распылитель ускорительного насоса.
  8. Нагнетательный (выпускной) клапан.
  9. Кулисный механизм воздушной заслонки.
  10. Воздушный жиклёр холостого хода.
  11. Малый диффузор первичной камеры.
  12. Главный воздушный жиклёр первичной камеры.
  13. Топливный клапан.
  14. Топливный фильтр.
  15. Поплавок.
  16. Смотровое окно.
  17. Сливная пробка.
  18. Главный топливный жиклёр первичной камеры.
  19. Эмульсионная трубка первичной камеры.
  20. Рычаг привода дроссельных заслонок.
  21. Дроссельная заслонка первичной камеры.
  22. Переходное отверстие холостого хода.
  23. Винт регулировки качества смеси.
  24. Топливный жиклёр холостого хода.
  25. Дроссельная заслонка вторичной камеры.
  26. Большой диффузор.
  27. Эмульсионная трубка вторичной камеры.
  28. Главный топливный жиклёр вторичной камеры.
  29. Обратный (впускной) клапан.

устройство карбюратора К135

Настройка карбюратора КМБ-5

Карбюратор на мотоблок «Каскад» типа КМБ-5 настраивают в соответствии с инструкцией по следующей схеме:

  • завести мотоблок и прогреть двигатель не менее 5 минут;
  • винты максимальной и минимальной подачи газа выкрутить до упора;
  • каждый винт вернуть на 1,5 оборота назад;
  • рычаги передачи установить на минимальный ход;
  • регулировкой заслонки дросселя снижают обороты двигателя до минимума;
  • при работающем двигателе отрегулировать холостой ход, выкручивая понемногу газовый винт;
  • двигатель выключить, затем вновь запустить, убедиться в его стабильной работе.

Регулируя карбюратор, следует все этапы сверять с инструкцией, это позволит исключить ошибки. В результате выполненных операций двигатель должен работать в устойчивом режиме и бесшумно.

Настройка узла системы питания КМБ-5 проводится с наступлением тепла, перед началом работы на земле.

Признаки неисправности карбюратора

Как и любое другое механическое устройство, карбюратор не может безотказно работать постоянно. Причинами тому могут быть:

  • засорение жиклёров и каналов;
  • износ прокладок или уплотнителей;
  • нарушение регулировок систем и механизмов.

К симптомам того, что карбюратор работает в аварийном режиме, можно отнести:

  • неустойчивый холостой ход (плавающие обороты);
  • невозможность запуска или усложнённый пуск силового агрегата;
  • снижение мощности мотора;
  • рывки при старте с места, а также провалы при разгоне;
  • увеличение расхода горючего;
  • детонация.

Естественно, приведённые признаки могут указывать и на другие неполадки в топливной системе или системе зажигания, однако промывка, чистка и регулировка карбюратора ему никоим образом не повредят.

Как определить возможную неисправность

Для определения возможной неисправности карбюратора воспользуйтесь таблицей.

Таблица: основные неисправности карбюратора К-126Г
ПризнакиВозможные неисправности
Силовой агрегат не запускается вообще. Наблюдается течь бензина из-под прокладки поплавковой камеры.Не отрегулирована система пуска двигателя. Карбюратор переливает топливо вследствие нарушения регулировки механизма поплавка (слишком высокий уровень).
Мотор запускается после нескольких попыток, периодически глохнет.Засорён фильтр карбюратора. Не отрегулировано качество смеси.
Двигатель стреляет или «чихает» в карбюратор.Нарушена регулировка механизма поплавка (слишком низкий уровень). Неправильно отрегулировано качество топливной смеси (обеднённая смесь).
Силовой агрегат работает нестабильно только на холостом ходу, обороты при этом «плавают».Засорён топливный жиклёр системы холостого хода. Нарушена регулировка качества смеси (обеднённая смесь).
Наблюдается снижение мощностных качеств силовой установки. Имеет место детонация при нагрузке.Забиты топливные жиклёры. Нарушения в работе ускорительного насоса. Слишком бедная топливная смесь.
Наблюдаются рывки при старте, провалы при нажатии на педаль газа.Неисправен ускорительный насос. Засорён сетчатый фильтр карбюратора. Не отрегулировано качество горючей смеси (слишком бедная).
Увеличенный расход топлива.Неправильно отрегулирован уровень горючего в камере поплавка (слишком высокий). Нарушена регулировка системы холодного запуска (воздушная заслонка открывается не полностью). Засорены воздушные жиклёры. Неправильно отрегулировано количество поступающего топлива.
Читайте так же:
Как отрегулировать зажигание косилки

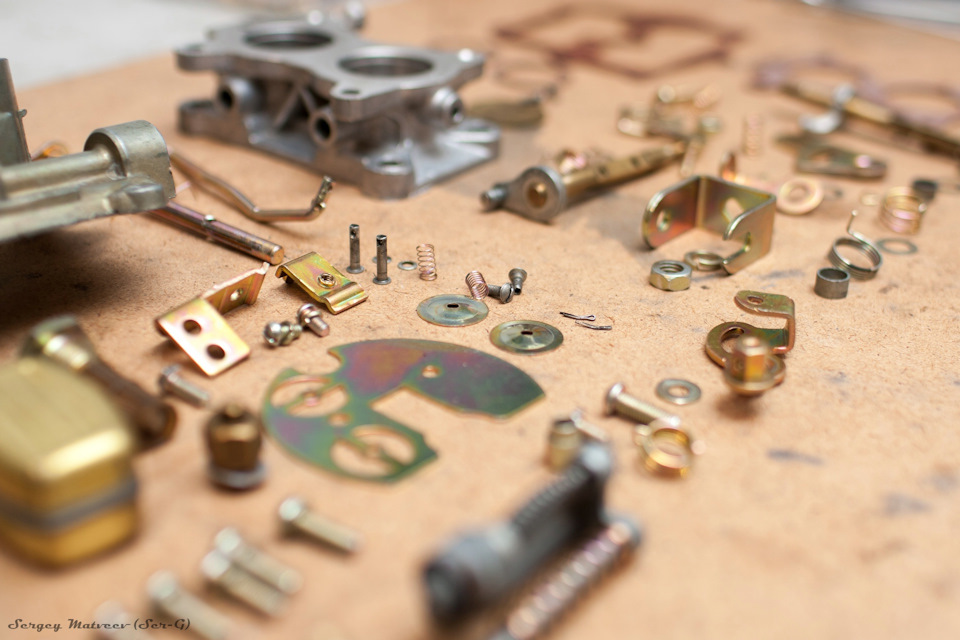

Ремонт

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса. Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

Регулировка

Карбюратор К126Б (также и карбюратор К135) имеет несколько регулировок:

  • холостого хода;
  • уровня бензина в поплавковой камере;
  • хода поршенька насоса-ускорителя;
  • момент включения системы экономайзера.

Только одна регулировка производится без разборки самого карбюратора – это работа двигателя на холостом ходу. Такую процедуру и выполняют чаще всего, ее может выполнить любой водитель. Остальные регулировки лучше доверить специалистам, но часто находятся умельцы, которые делают любые настройки своими руками.


Для правильной регулировки ХХ двигатель должен быть технически исправен, работать без перебоев должны все цилиндры.

Регулировка холостого хода:

  • на заглушенном моторе завернуть винты качества обеих камер до конца, затем каждый открутить приблизительно на 3 оборота;
  • запустить двигатель и прогреть до рабочего состояния;
  • винтом количества выставить количество оборотов ХХ приблизительно 600. Тахометра в автомобиле ГАЗ 53 нет, поэтому обороты устанавливаются на слух – они не должны быть слишком низкими или высокими;
  • закручиваем один из винтов качества да момента, пока не появятся перебои в работе ДВС, в дальнейшем отводим винт назад приблизительно на одну восьмую оборота (до устойчивой работы мотора);
  • тоже проделываем со второй камерой;
  • винтом количества устанавливаем нужное число оборотов;
  • при необходимости винтом качества поднимаем обороты, если двигатель при сбросе педали газа глохнет.

Регулировка

Карбюратор К126Б (также и карбюратор К135) имеет несколько регулировок:

  • холостого хода;
  • уровня бензина в поплавковой камере;
  • хода поршенька насоса-ускорителя;
  • момент включения системы экономайзера.

Только одна регулировка производится без разборки самого карбюратора – это работа двигателя на холостом ходу. Такую процедуру и выполняют чаще всего, ее может выполнить любой водитель. Остальные регулировки лучше доверить специалистам, но часто находятся умельцы, которые делают любые настройки своими руками.


Для правильной регулировки ХХ двигатель должен быть технически исправен, работать без перебоев должны все цилиндры.

Регулировка холостого хода:

  • на заглушенном моторе завернуть винты качества обеих камер до конца, затем каждый открутить приблизительно на 3 оборота;
  • запустить двигатель и прогреть до рабочего состояния;
  • винтом количества выставить количество оборотов ХХ приблизительно 600. Тахометра в автомобиле ГАЗ 53 нет, поэтому обороты устанавливаются на слух – они не должны быть слишком низкими или высокими;
  • закручиваем один из винтов качества да момента, пока не появятся перебои в работе ДВС, в дальнейшем отводим винт назад приблизительно на одну восьмую оборота (до устойчивой работы мотора);
  • тоже проделываем со второй камерой;
  • винтом количества устанавливаем нужное число оборотов;
  • при необходимости винтом качества поднимаем обороты, если двигатель при сбросе педали газа глохнет.

ЗИЛ Помощник по хозяйству › Бортжурнал › Регулировка и настройка кабюратора (карб газ 53).

Всем привет! Стоит у меня такой карб газоновский визуально на фото он, номер не знаю на самам карбе 2 надписи уровень, и на обороте сделано в России. Вот такая проблемка вроде мелочь но и в тоже время не мелочь собрал мотор и теперь время настройки мотора. свечи перебрал крышка трамблера и провода новые, зажигание выставлено. На холостых вроде работает чисто, но нажимаешь педаль газа и провал или глохнет или подгазнешь пару раз разгазовывается максимальные обороты не развивает, тронутся не получается нормально машина не едет, в общем кошмар, карб чистил можно сказать слегка частичной разборкой тоесть снял верхнюю крышку уровень в норме, жиклеры продул вроде везде дуется. Хотя до ремонта не чихало и не кашляло ехало вроде пормально. Бензин вроде нормальный фирмы ГАЗПРОМ. В общем помогайте раскажите что в нем чистить то еще что крутить можно а куда не лезть.
П.С. С карбюратором вопрос решен, вылечил путем полной разборки, чистки вэдэшкой + компрессор и настройкой по мануалу.

Карбюратор к 126 к и его модификации

Современная автомобильная промышленность оснащает автомобили электронным впрыском топлива, форсунка служит как модернизация системы. Карбюратор к 126 к, казалось бы прожили свой век, но даже сейчас возможно встретить автомобиль такого типа. Карбюратор к 126 к устанавливается на автомобили УАЗ-452, узлы и агрегаты которого славятся своей надежностью, долговечностью. Карбюраторные двигатели отличаются облегченным техническим обслуживанием, условиях скудного автосервиса.

Карбюратор к 126 к и его модификации

Общее техническое описание и устройство карбюратора к 126 к

На автомобили отечественного производства устанавливались карбюраторные агрегаты продолжительное время. Основное строение аналогично системам, применяемым в других марках авто. Карбюратор 126 модельного ряда за счет сбалансировано настроенных узлов стабильно, эффективно выполняет загрузку топлива в камеры сгорания двигателя. Общее устройство представляет собой двухкамерный агрегат с системой последовательности открытия.

Читайте так же:
Регулировка клапанов мицубиси аутлендер 4g69

Карбюратор К-126

Карбюратор К-126 схема и устройство: 1.Смесительная камера. 2. Винт качества смеси. 3. Отверстие вакуумного регулятора. 4. Рычаг привода дроссельных заслонок. 5. Винт количества смеси. 6. Диффузор большой. 7. Диффузор малый. 8. Ось воздушной заслонки. 9. Пружина воздушной заслонки. 10. Крышка поплавковой камеры. 11. Воздушная заслонка. 12. Распылитель ускорительного насоса. 13. Топливный жиклер холостого хода. 14. Корпус поплавковой камеры. 15. Смотровое окно. 16. Дроссельная заслонка. 17. Винт крепления корпуса. 18. Винт крепления крышки. 19. Распылитель экономайзера. 20. Привод ускорительного насоса. 21. Главный воздушный жиклер. 22. Пробка фильтра. 23. Эмульсионная трубка. 24. Поршень ускорительного насоса. 25. Кулиса привода. 26. Ось вторичной дроссельной заслонки. 27. Направляющая втулка. 28. Главный топливный жиклер.

Описание работы камер основывается на загрузке двигателя, при стабильных режимах работы, топливо поставляется только через первую камеру, максимальные нагрузки требуют открытия вторичной камеры. Расположение дозирующих узлов карбюратора к 126 в крышке и корпусе агрегата, выполняет функции поставки топлива к камере сгорания. Материал для изготовления карбюраторов обычно используют из сплавов алюминия, он менее подвержен коррозийным процессам, отличается стойкостью к повышенным температурам.

Поплавковая камера

Корпус камеры состоит из составляющих элементов для работы карбюратора. Диффузоры используются для подачи готовой смеси непосредственно в цилиндры, привод ускорительного насоса и иголка отвечают за подачу топлива при полной загрузке двигателя. Механизмы холостого хода, экономайзера отвечают за стабильную работу на ХХ, при ускорении автомобиля.

Поплавковая камера карбюратора

Поплавковая камера карбюратора: 1. Топливный фильтр 2. Топливный клапан 3. Поплавок.

Устройство и ремонт карбюратора к 126 состоит таким образом, что возможна простая замена жиклеров без полного снятия агрегата с двигателя. Жиклер для холостого хода расположен на внешней части к 126гу карбюратора. Воздушная заслонка располагается в крышке агрегата, непосредственной близости с автоматическими клапанами. Заслонка соединяется с приводом газа дросселя, для работы холодного пуска двигателя.

Поплавковая система работает за счет механизма, закрепленного на крышке карбюратора к 126г. Система отвечает за контроль количества топлива к карбюратору для равномерной работы двигателя при всех типах загрузки. Поплавок выполнен из тонколистовой латунной стали, игольчатого клапана.

Принцип действия

Главный корпус системы к126н состоит из двух камер для смешивания топлива. Регулировка холостого хода производится винтами снаружи корпуса для более быстрой, удобной настройки. Переходные отверстия, расположены в паре с системами регулировки, служат для четкой работы дозирующей системы.

Параметры дозирующих элементов карбюраторов
ПараметрыМодификации карбюраторов
К126ДК12611К126ЕК126БК135
Диаметр большого диффузора, мм2123272727
Диаметр смесительных камер, мм3434343434
Главные топливные жиклеры, см³/мин.160180255330310
Главные воздушные жиклеры, мм, см³/мин.280180143по125
Топливные жиклеры холостого хода, мм, см³/мин.5000,675по90
Воздушные жиклеры холостого хода, мм, см³/мин.300470315420600
Распылитель экономайзера, мм00,700,7500,7500,700,75
Распылитель ускорительного насоса, мм00,600,600,600,600,6
Жиклеры мембранной камеры: воздушный, см³/мин. вакуумный см³/мин.45 31060 250
Производительность ускорительного насоса за К) полных ходов, см³>12

Устройство производит работу за счет воздушного торможения. Все узлы к126гм, отвечающие за стабильный запуск, работу при любых загрузках, располагаются в первой смесительной камере. Экономайзер и его игла располагаются в воздушном патрубке второй камеры, оснащен распылителем для большего эффекта.

Особенности работы ускорительного насоса и системы холостого хода

Ускорительный насос служит для подачи топлива в двигатель при полной загрузке автомобиля. В момент полного нажатия на педаль акселератора, специальная система, состоящая из поршня в цилиндре, начинает накачивать топливо, передает к камере сгорания. Приводной механизм экономайзера также отвечает за подачу топлива, однако работает относительно по другой схеме.

Ускорительный насос

Ускорительный насос: 1. Направляющая втулка 2. Главный топливный жиклер.

Системой холостого хода оснащаются все автомобили подобного рода, в том числе и карбюраторы серии к 126 гу, установленные на УАЗ – буханка и ГАЗ. Она позволяет держать ровные обороты при отсутствие нагрузки, экономить топливо. Регулировочный винт, отвечает за качество смеси при любых загрузках, настройка карбюратора к 126 к производится с особой осторожностью.

Техническое обслуживание карбюратора

В процессе эксплуатации, карбюратор к 126 как и любой узел транспортного средства требует технического обслуживания. Устройство должно быть чистым, частицы пыли или грязи могут нарушить работу устройства карбюратора к126гу, понадобится регулировка в самый неподходящий момент. Промывка деталей устройства производится по мере загрязнения, целях профилактики.

Очистка и промывка агрегата производится согласно с установленными регламентом обслуживания сроки. Карбюратор к 126 к необходимо проверить при первых признаках его неисправности, повышенный расход топлива, снижение отдачи при загрузке, дергания двигателя на холостых оборотах.

Для полной очистки требуется демонтаж карбюратора 126 г, требуется снять корпус воздушного фильтра, отсоединить шланги подачи топлива, троса привода, шланг вакуумного ускорителя системы зажигания. После демонтажа, разбирается узел подачи топлива холодного двигателя, крышка поплавковой камеры.

Очистка корпуса, систем производится химическими средствами, распространенными в автомагазинах, либо горючей смесью. Запрещается производить работы металлическими предметами, так как существует вероятность повредить топливные каналы или расширить отверстия.

При процессе работы следует обратить внимание на несколько параметров:

  1. Выверка жиклеров производится посредством демонтажа, измерением заранее изготовленным металлическим прутом нужного диаметра;
  2. Проверка прилегания заслонок к корпусу, при полном усилие на тягу между стенками не должно быть зазоров;
  3. Уровень топлива в поплавковой камере. Перемещение поплавка должно быть беспрепятственным. Герметичность поплавка проверяется в водяной ванне, после ремонта вес должен быть от 12 до 15 грамм.

Следует понимать, что засорение системы к126н происходит вследствие использования некачественного топлива или фильтрующих элементов. Поэтому, после процедуры очистки необходимо заменить все фильтра топливной, воздушной системы к126гм, отрегулировать своим и руками клапана.

Основные неисправности карбюратора

Признаками неисправности агрегата может быть совокупность причин или некачественное техническое обслуживание. Перед тем, как производится ремонт, регулировка карбюратора к126г, проверяются узлы системы зажигания, свечи, бронебойные провода. Причины плохой работы загрузки топлива могут быть вызваны нарушением регулировок механизмов неграмотным специалистом, изношенные уплотнители, засорение каналов или воздушного жиклера.

Читайте так же:
Регулировка зажигания на дбг

Основные симптомы неисправности приведены ниже:

  1. Двигатель не запускается, происходит перелив топлива вследствие высокого уровня поплавковой камере (не отрегулирован уровень).
  2. Мотор запускается не с первого раза, протраивает и глохнет. Карбюратор к 126 имеет фильтр, который засорен, качество смеси не допустимо и не отрегулировано.
  3. Обедненная смесь или низкий уровень бензина в поплавковой камере являются причинами пропусков, провалов при работе цилиндров мотора.
  4. Плавающие обороты и провалы на холостом ходу дают знать о засоренном жиклере ХХ, либо обедненной смеси.
  5. Снижение мощности при загрузке свидетельствует о забитом топливном жиклере, обедненной смеси.
  6. Повышенный топливный расход обычно вызван неправильной регулировкой предела загрузки узла подачи топлива силового агрегата.

Конечно нельзя с уверенностью говорить о нарушении работы карбюратора к126г, установленного на УАЗ, устройство которого выходит из строя при приведенных признаках. Важно настраивать и проверить мотор, всю топливную магистраль, производится доработка своими руками системы зажигания. Профилактика, проверка состояния и регулировка карбюратора и узлов к126г на УАЗ никогда не будет лишней процедурой.

Правильная настройка всех систем карбюратора к 126 к

Перед тем, как настроить иглу своими руками необходимо проверить герметичность соединений и подключение все подводных шлангов. Необходимый уровень топлива в камере поплавковой устанавливается за счет уровня поплавка. Автомобиль, стоящий на ровной поверхности прогревается до рабочей температуры, после этого глушиться и проверяется уровень, от должен быть от 17.5 до 21 мм.

Применяемость тюнинга и настройка узлов холодного запуска происходит без лишнего инструмента, достаточно соединить рычаги заслонки, привода при правильной последовательности. Проверка производится вытягиванием ручки подсоса из салона на максимальный уровень, если в этом случае воздушная заслонка полностью перекрывает камеру, а в ослабленном положении открывает, значит система к126н работает исправно. Карбюратор к 126 к требует устанавливать количество оборотов холостого хода согласно схеме.

При рабочей температуре двигателя, необходимо настраивать количество оборотов на холостом ходу, которое должно составлять 500 в минуту, допускается отклонения в большую сторону при эксплуатации в зимний период.

Регулировка карбюратора к 126 и параметров холостого хода производится следующим образом:

  • Регулировочный винт качества настройки смеси закручивается до упора, а затем происходит откручивание на 2.5 оборота;
  • Двигатель прогревается до рабочей температуры, регулируются обороты углом открытия дроссельной заслонки;
  • Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов.

Регулировка не представляет особых сложностей и не требует затрат на инструмент и специальные средства. Именно по этой причине автомобильный завод выпускает карбюраторные к126гм автомобили, которые используются при тяжелых условиях, отдаленных от услуг автосервиса. Соблюдение периодичности ТО даст возможность эксплуатировать автомобиль на протяжении долгого срока без критических поломок.

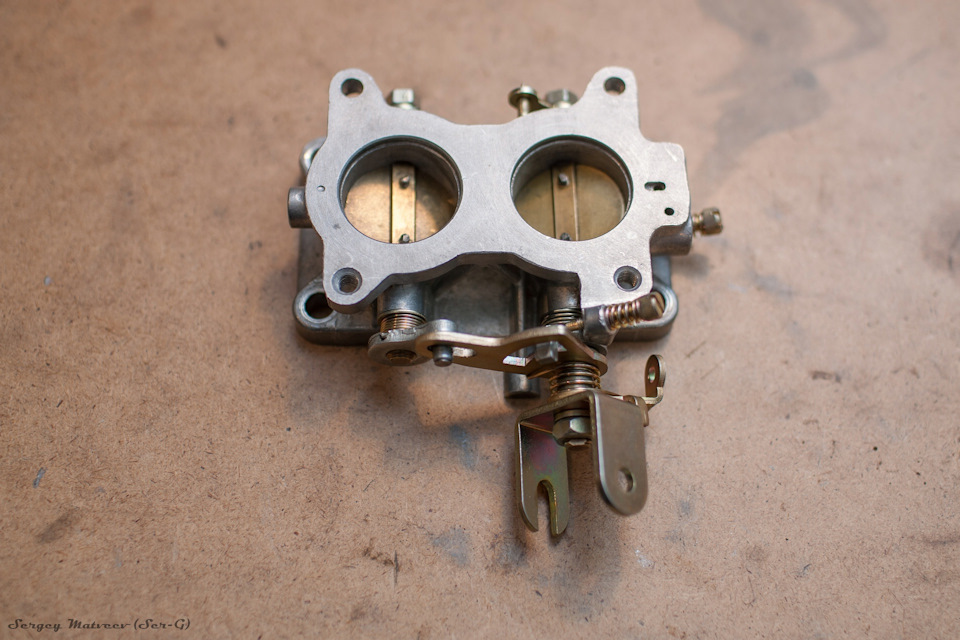

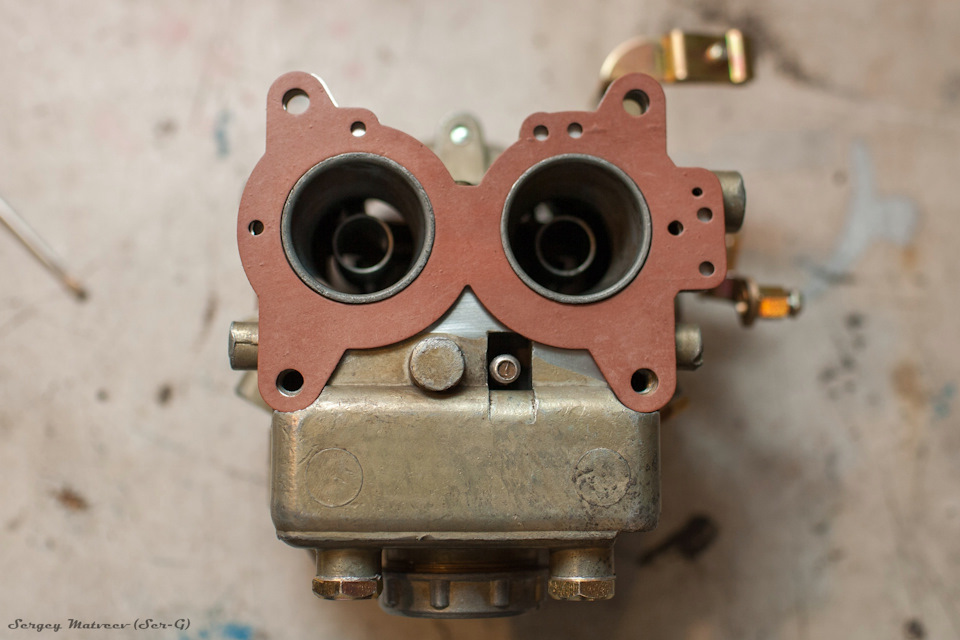

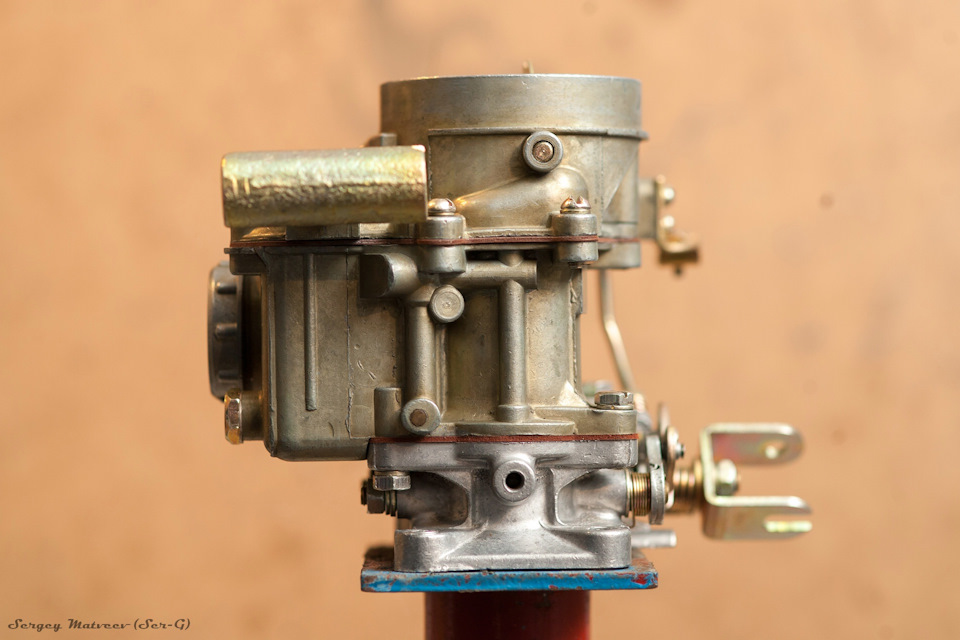

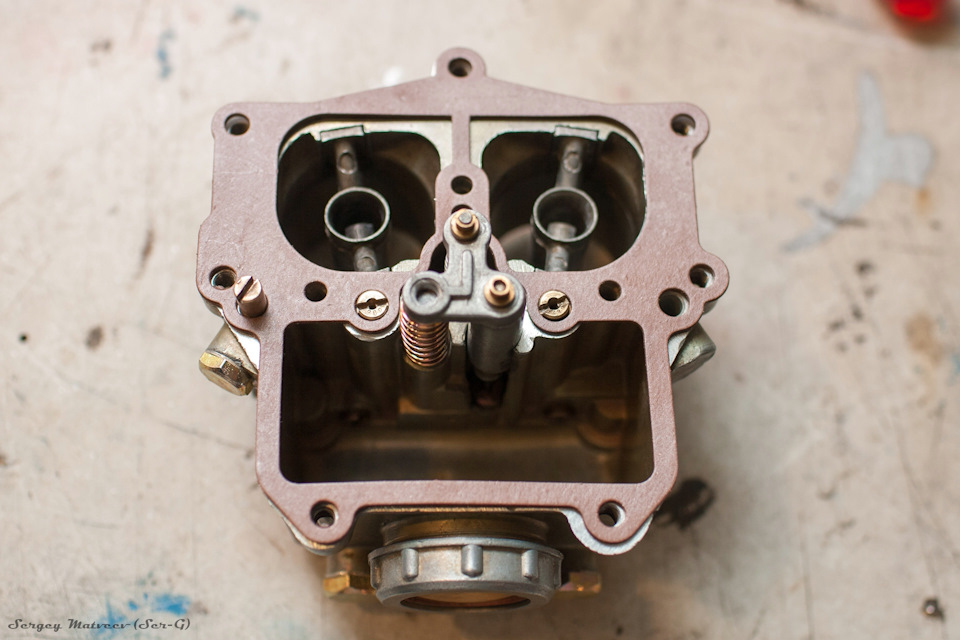

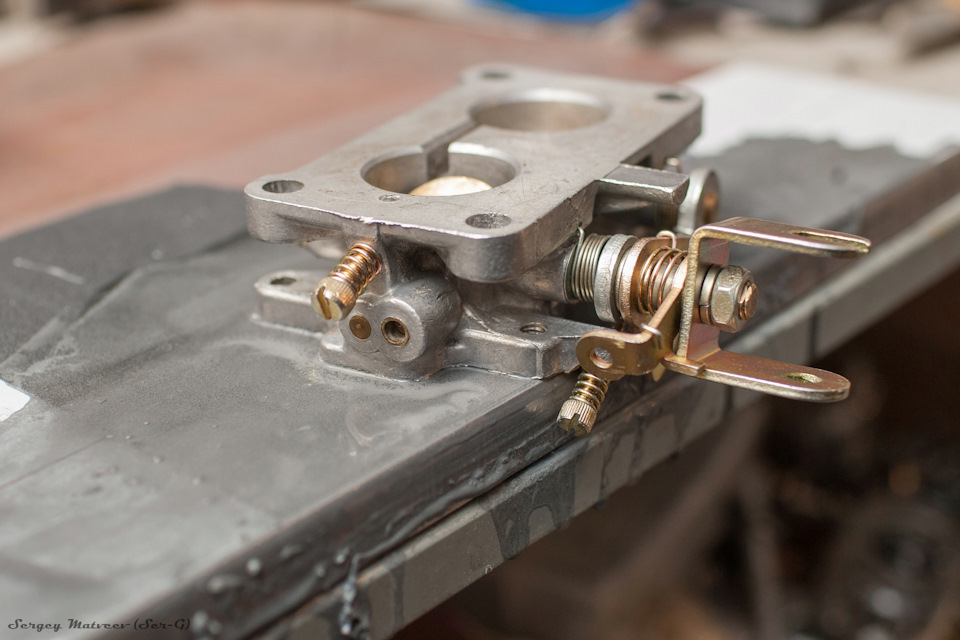

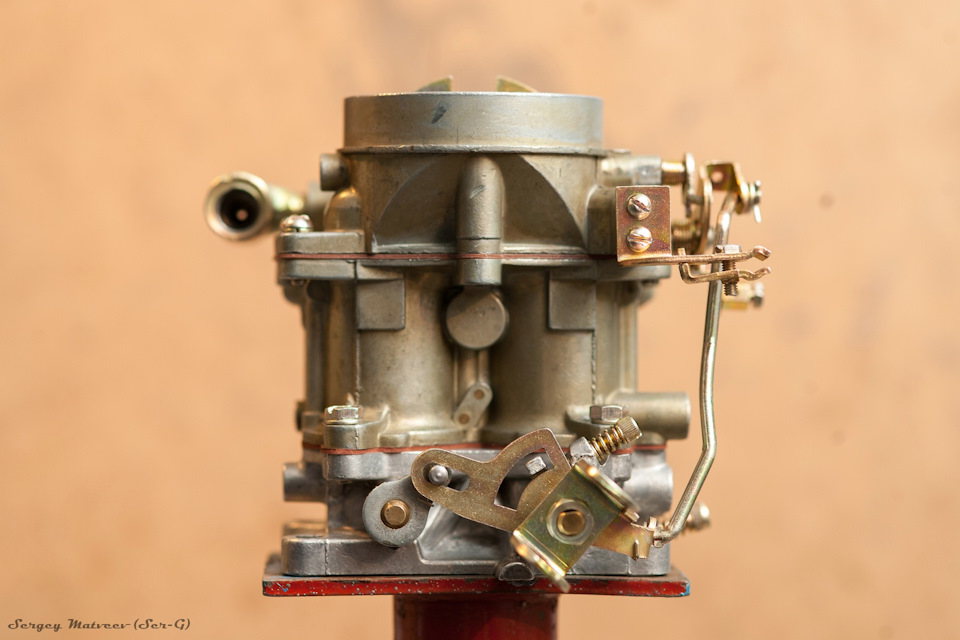

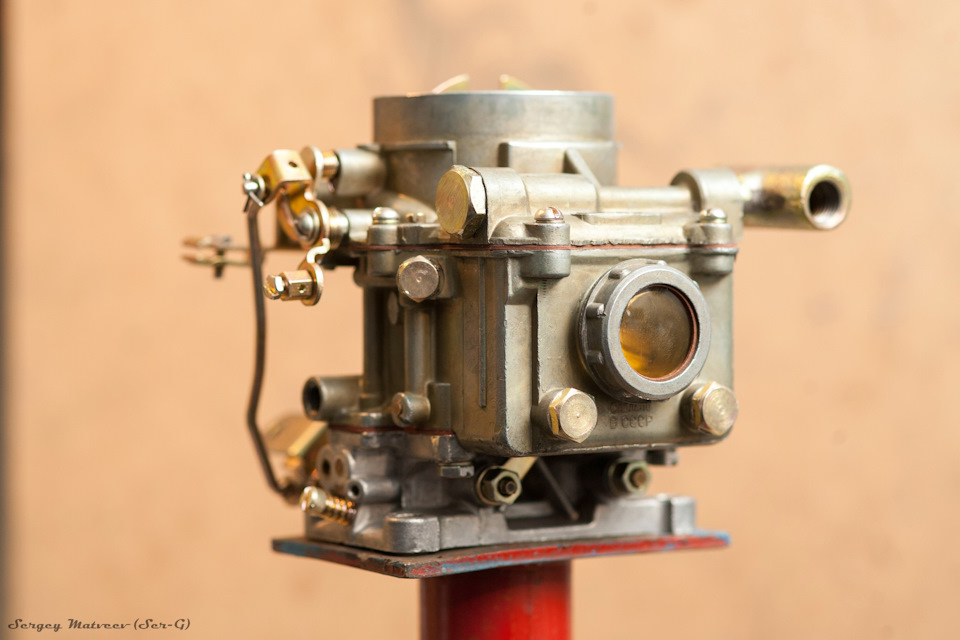

[СБОРКА] Карбюратор К-126Г

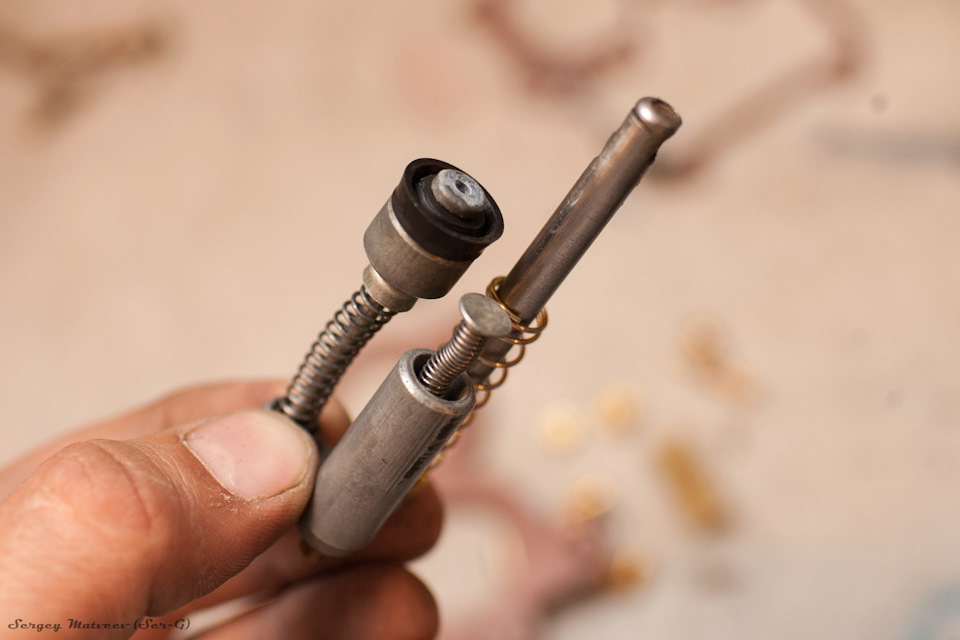

Когда забрал Волгу, родной карбюратор валялся в багажнике… Вскрытие показало, что изношена манжета ускорительного насоса. В остальном он в порядке.

GAZ 24 1978, engine Gasoline 2.4 liter., 95 h. p., Rear drive, Manual — DIY

Comments 30

Конечно, некротема, но всё же… Для профилактики можно разобрать карбюратор и положить всё металлическое в ацетон. На сутки. Потом продуть все отверстия, собрать и будет, как новый. Отзывается на малейшую регулировку.

В любом ремкомплекте она есть — зависит от порядочности поставщика — какой сорт резины будет. Бывает черная и коричневая. Черных сорта 3 ходовых. Бросишь в банку с бензином и увидишь по степени разбухания. Рабочая температура всех 124-126-129-135 карбов

60/90 гр. это тоже влияет.

можно ссылку или как его искать, манжет ускорительного насоса? какой не ставлю все через полгода разъедает, нету никакого ускорения…

У меня был рем.комплект СССРовский…

Maykkorporenshen

можно ссылку или как его искать, манжет ускорительного насоса? какой не ставлю все через полгода разъедает, нету никакого ускорения…

Он есть в пекаровском ремкомплекте для К-126ГМ

Говорят качество неочень, погода и резина как кисель…

Не знаю что говорят, но я поставил и нормально качает, на вид тоже качественные, сомневаюсь, что есть лучше этих.

Кто знает, как сделать, чтоб заслонки не клинили? Три карбюратора дома и у всех клинят замлонки первой камеры.

на моём 126и нет манжеты на ускорительном, только хардкор, только болванка метала)) на самом деле подумываю нейлоновую распечатать как будет хороший нейлон.
А так корпус потянут не был, но люфты на осях и самый большой люфт привода ускорительного насоса
отделался малой кровью

тут прям идеальный мануал по 126-му получился) Я когда изучал его, очень не хватало подобных фотографий. Это сейчас уже можно с закрытыми глазами его перебрать.
Кстати, в рамках отступления от оригинала, советую поставить иглу Уникар, с родной лично я так и не подружился.

Каждый раз эстетическое удовольствие от просмотра, браво!

З см на поплавке это нормально ?
Под давлением даст почти четыре.

Я уже бьюсь над уровнем в поплавковой камере почти месяц.

Почему 3см? У меня выставлено на 40 мм.

Ага )) а под ним что то похожее на сову

Как всегда, красота неописуемая ( сказал Барбос глядя на баобаб), жиклеры, надеюсь, сверил с тарировочной таблицей, дьявол кроется в деталях:)))

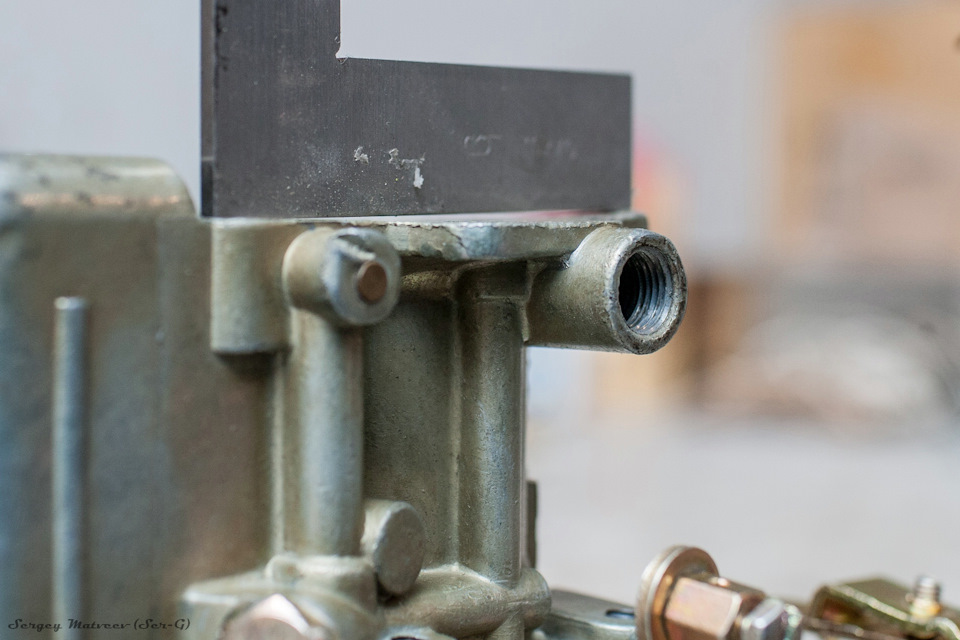

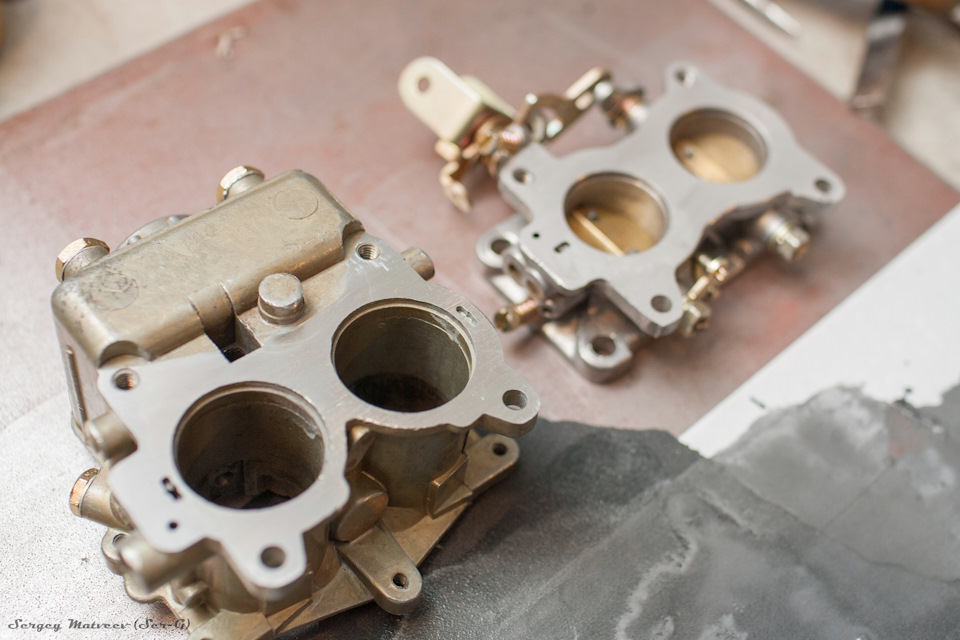

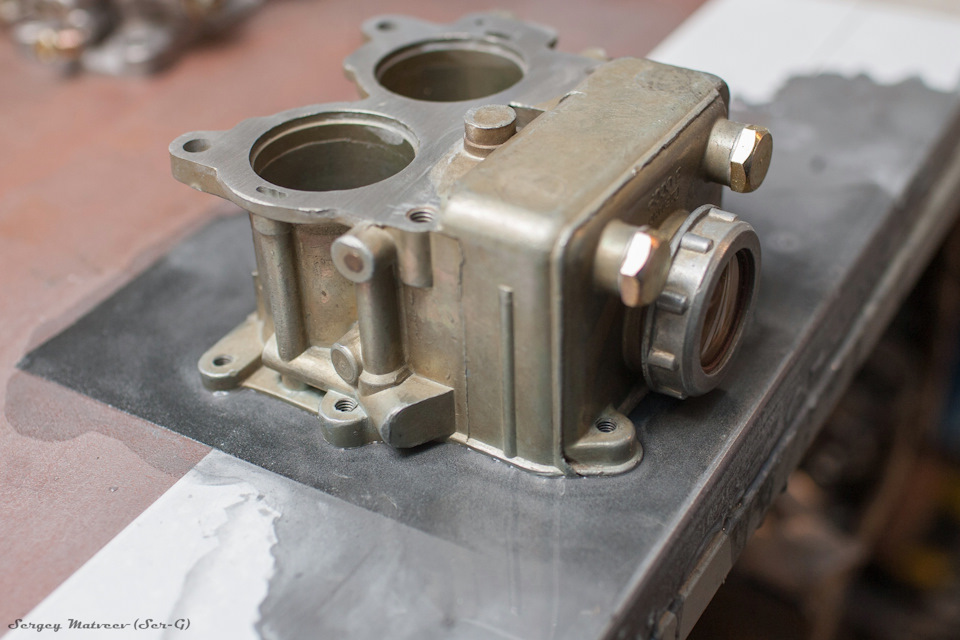

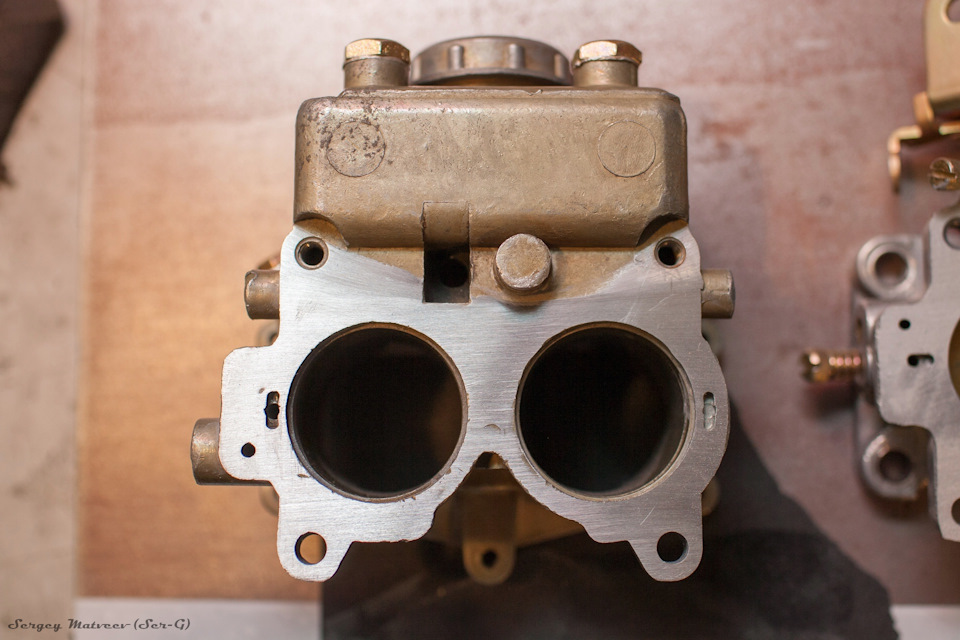

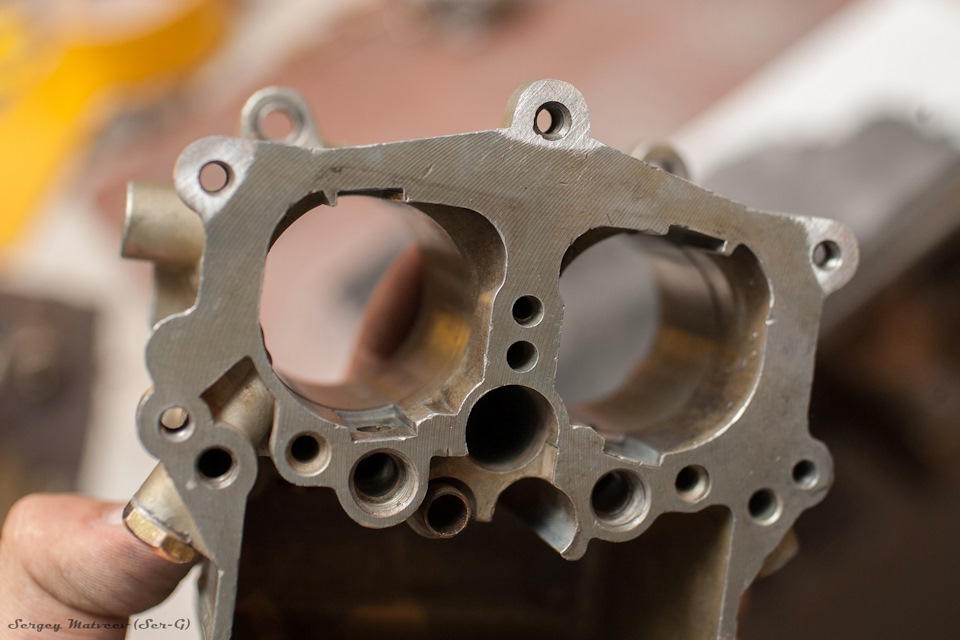

Неееееет. Не надо было шлифовать, особенно там, где фланцы итак тонкие. Так быстрее от нагрева снова изогнет. Надо было в тисках или на прессе править — в интернете же есть куча роликов на тему.

После того как на своем 126-ом сделал аналогичную операцию, прочитал в чьем то БЖ о не желательности шлифовки! Мужик там просто осторожно греет и правит как на наковальне!

BouHBepecka

Неееееет. Не надо было шлифовать, особенно там, где фланцы итак тонкие. Так быстрее от нагрева снова изогнет. Надо было в тисках или на прессе править — в интернете же есть куча роликов на тему.

А как же усталость металла? Туда-сюда гнуть… Я думаю это куда хуже. Ещё не надо тянуть до посинения винты. Посмотрим, как он себя поведёт, в крайнем случае есть новый.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
