Регулировка зазоров клапанов ЯМЗ 238 своими руками

Регулировка зазоров клапанов ЯМЗ 238 своими руками

Регулировка клапанов на двигателе ямз 238 производится по разным причинам. Двигатель работает исправно. В результате трения деталей газораспределительного механизма увеличиваются зазоры. Регулировка позволяет уменьшить зазоры до рабочего состояния. Происходит износ седел и клапанов зазоры уменьшаются.

Поэтому через каждые 10000 – 20000 км необходимо проверять величину тепловых зазоров. Помимо этого случаются поломки двигателя. Снимется головка блока цилиндров. Ремонтируются коромысла. Меняется прокладка головки блока цилиндров. После ремонта так же требуется производить регулировку зазоров в клапанах.

Двигателя ЯМЗ пока они новые кажутся очень надежными, мощными. Создаётся впечатление, что этот двигатель никогда сломаться не может. Но это только первое впечатление. Потом он создаёт одну проблему за другой. Это просевшие гильзы, течь охлаждающей жидкости из под резиновых уплотнений гильз и дугие причины. Их возникает много когда приходится снимать головку блока. По окончании ремонта остаётся проблема регулировки клапанов.

Конечно же, опытные мотористы легко с этим справляются, для них это вообще не проблема. Где взять моториста если машина сломалась в поле или на трассе. Да и отдавать лишние деньги в принципе за незначительную услугу, бывает просто жалко. Поэтому лучше самому раз один раз разобраться и не на кого не рассчитывать.

При регулировке клапанов необходимо знать порядок работы цилиндров двигателя. Для того чтобы понимать клапана какого цилиндра регулировать следующими.

Альтернативный метод регулировки клапанов

Парочку раз отрегулировав клапана на двигателе ЯМЗ-238 подобным образом, меня посетила простая мысль и я сократил прокручивание коленвала до точки впрыска 1-го цилиндра.

С этого момента, для меня стало важно просто выставить заводскую метку на шкиве в момент впрыска, после чего, я проверял клапана 1-го цилиндра и если они не были зажаты, то регулировал их, а дальше шел по порядку 1-5-4-2-6-3-7-8

. Если же клапана 1-го цилиндра были зажаты, то я начинал регулировку клапанов с 6-го цилиндра, а дальше придерживался порядка
6-3-7-8-1-5-4-2
.

Такая мелочь, позволяла лишний раз не залазить под машину и не смотреть на привод топливного насоса, а облегчить процесс регулировки клапанов и немного сократить требующееся на это время.

1. Инструмент требующийся для регулировки клапанов

Здесь, опишу стандартный метод регулировки клапанов на двигателе ЯМЗ-238. Чтобы выполнить данную операцию,

вам понадобится следующий инструмент

  1. Ключ на 30 (желательно накидной) с возможностью надеть на него усилитель из трубы;
  2. Отвертки с широким шлицом;
  3. Накидной ключ на 17;
  4. Щуп на 0,25 мм.

Также, желательно иметь канаву для проворачивания коленчатого вала. Однако, если ее нет в наличии, то вполне можно обойтись и без нее, хоть и будет это несколько не удобно.

Двигатель ЯМЗ-238: Регулировка клапанов


С регулировкой клапанов на двигателе ЯМЗ-238, встречается основная масса водителей МАЗов. Только те, кто обслуживает свой автомобиль исключительно на станциях технического обслуживания, избегают этой операции.
По регулировке клапанов, написано довольно много рекомендаций и наставлений: от самых простых и незамысловатых до музыкальных. Профессиональные мотористы, регулируют клапана на слух по стуку, который происходит при выборе свободного зазора. Есть также люди, которые регулируют клапана на глаз.

Справедливости ради, стоит отметить, что такие варианты регулировки, если применяет их настоящий специалист, дают хорошие результаты при выставлении зазоров. Однако, описывать подобные методы я не буду, т.к. такими способностями не обладаю, а потому пользуюсь щупом.

Порядок работы цилиндров двигателя ЯМЗ 238

В таком порядке работают все v-образные восьми цилиндровые двигатели. Это означает, что поршень первого цилиндра подошел в ВМТ в момент сжатия. Произошел впрыск топлива в камеру сгорания перого цилиндра Клапана первого цилиндра закрыты. И именно в этом положении на не работающем двигателе можно регулировать клапана первого цилиндра.

Следующим согласно порядка работы двигателя в работу вступит 5 цилиндр. Поршень пятого цилиндра подойдет к вмт произойдет впрыск топлива. Клапана в этот момент закроются. Это положение и будет для регулировки клапанов пятого цилиндра. Так далее. Согласно порядка будут работать остальные цилиндры. То есть необходимо подводить поршень каждого цилиндра в верхнюю мертвую точку по очереди согласно порядка работы.

Помимо этого необходимо хорошо знать расположение цилиндров в двигателе

Регулировка клапанов двигателя ЯМЗ-238

Теперь, опишу сам порядок регулировки, который у меня выработался. Первым делом, ставим машину на ровное чистое место и достаем инструмент. Поднимаем кабину и откручиваем клапанные крышки клапанов.

Бывает, некоторые болты с барашками не хотят откручиваться от руки, тогда берем газовый ключ или большой рожковый ключ. Мне при такой проблеме, хорошо помогал ступичный трубчатый ключ на 55, который шел в комплекте инструмента на автомобиль.

Далее, берем накидной ключ на 30 с усилителем и залазим под переднюю часть автомобиля. Если клапана на машине регулируются в первый раз, то берем с собой еще и трехгранный напильник.

Ищем метку впрыска 1-го цилиндра на шкиве коленчатого вала и на передней части шкива обращенной к радиатору, запиливаем риску напротив метки 1-го цилиндра.

Затем, делаем еще одну метку диаметрально напротив первой, а также под 90 градусов к первым двум меткам, ставим еще две метки. Таким образом, мы делим шкив на четыре части под углом 90 градусов.

Теперь, приступаем к выставлению первой заводской метки под 18 градусов и это место на передней плите, следует отчеркнуть хотя бы мелом, т.к. оно еще пригодится.

Вылазим из под машины и проверяем не зажаты ли клапана 1-го цилиндра. Также, убедиться в этом можно по метке топливного насоса, тогда станет понятно, точно ли мы прокрутили двигатель и впрыск находится на 1-ом цилиндре.

Сначала, я тоже так делал и если оказывалось, что впрыск на 6-ом цилиндре, то опять залазил под машину, прокручивал двигатель еще на один оборот и начинал регулировку с 1-го цилиндра в порядке работы двигателя 1-5-4-2-6-3-7-8

Отрегулировав оба клапана на 1-ом цилиндре, залазим под машину и прокручиваем коленвал так, чтобы вторая риска на шкиве оказалась напротив метки впрыска 1-го цилиндра на блоке. Таким образом, мы повернули коленвал ровно на 90 градусов и можно переходить на левый ряд цилиндров и регулировать следующий по порядку 5-ый цилиндр.

Затем, опять лезем под двигатель, крутим коленвал еще на 90 градусов до совпадения меток и регулируем клапана 4-го цилиндра на правой стороне двигателя. Далее, просто повторяем процесс для всех оставшихся цилиндров в соответствии с порядком работы мотора.

Необходимость в проведении регулировки клапанного механизма и суть подготовки

Детали мотора ЯМЗ 238, как и узлы любых других двигателей, подвергаются нагреву и, как следствие, упругому расширению. Операция производится с целью обеспечить в разогретом рабочем состоянии плотное прилегание клапана к седлу.

В процессе эксплуатации стоит принимать внимание, что:

  • увеличенный тепловой зазор приводит к ухудшению работы камеры сгорания, сокращая ресурс исполнительных органов ГРМ;
  • малый зазор не обеспечивает герметичного соединения между клапаном и седлом ГБЦ, что ведет не только к ухудшению показателей мотора, но и приводит к прогару.
Читайте так же:
Схема регулировки тока схем

Первоначальная задача подготовительного процесса – выключение подачи топлива. Обесточить ТНВД можно поворотом скобы кулисы, расположенной в корпусе регулятора частоты вращения, вниз.

В ранг мероприятий подготовительного плана также включены:

  • охлаждение двигателя до температуры 20-30 градусов;
  • демонтаж клапанной крышки;
  • проверка усилия затяжки осей коромысел ГРМ (заводом-изготовителем предписан диапазон 120-150 Нм).

Для чего нужно регулировать клапанный механизма и подготовка к регулировке

Так как детали двигателя ЯМЗ 238 во время работы нагреваются, то они подвержены упругому расширению. Поэтому периодическая регулировка клапанов нужна для того, чтобы клапана максимально плотно прилегали к седлу в нагретом состоянии. Кроме этого, надо помнить, что во время работы мотора появляются и такие особенности:

  • тепловой зазор, у которого увеличились размеры ухудшит работу камеры сгорания, также детали ГРМ быстрее износятся;
  • если зазор будет слишком мал, то не будет плотного соединения между седлом головки блока цилиндров и клапаном, это приведет к ухудшению характеристик двигателя, также увеличится риск прогара клапанов.

Для начала надо выключить подачу горючего, отключить ТНВД можно, повернув скобу кулисы вниз, она установлена в корпусе регулятора частоты вращения.

Подготовка к регулировке клапанов:

  • дать мотору остыть до 30 градусов;
  • снять клапанную крышку;
  • проверить насколько хорошо затянуты оси коромысел ГРМ, изначально это усилие находится в пределах 120-150 Нм.

Проверка действительных величин «тепловых компенсаторов»

Производитель турбодизеля оговаривает, для ЯМЗ 238 регулировка клапанов необходима лишь в случае вылета измеренного значения за установленные пределы: 0,25-0,30 мм. Точный замер зазоров обоих клапанов одного цилиндра можно осуществить только лишь в такте сжатия:

  • сфокусировать внимание на первом цилиндре;
  • провернуть коленвал по часовой стрелке (взгляд на вентилятор, со стороны передка автомобиля) до момента закрытия впускного клапана (завершение такта всасывания) – его торец, контактирующий с носком коромысла, должен подняться в верхнюю максимальную точку;
  • вращать коленвал еще на 1/3 оборота (120 градусов), соблюдая прежнее направление поворота.

Идентифицирование номера цилиндра производится так:

  • ориентировать взгляд на вентилятор мотора (на передок автомобиля);
  • левый ближний цилиндр – первый;
  • правый ближний цилиндр – пятый;
  • дальнейшая нумерация ведется последовательно (крайний левый – четвертый, крайний правый – восьмой).

Проворачивать коленвал можно двумя способами:

  • спереди: за крепление шкива подходящим накидным ключом;
  • сзади: специальным воротком – за маховик.

Определение величины зазора производится по толщине щупа, помещаемого между торцом клапана и приливом коромысла. Не подлежат коррекции клапана в случае, если щуп 0,25 проходит свободно, а 0,30 – с ощутимым натягом.

При осмотре и регулировке клапанов на двигателе ЯМЗ 238 передающие рычаги (коромысла) рекомендуется прижать:

  • на правой ГБЦ (1-4 цилиндры) рычаги выпускных элементов – к торцу оси; впускных деталей – к упорной шайбе;
  • на левой ГБЦ (5-8 цилиндры) – наоборот.

Как производится регулировка клапанов на моторе ЯМЗ 238: основные приемы

При получении некорректного значения исследуемой величины следует выполнить следующие действия:

  • ослабить гайку регулировочного винта, расположенную на противоположном конце коромысла;
  • вставить щуп подходящей толщины между торцом «запорного элемента» камеры сгорания и рычагом;
  • вращать винт отверткой до момента установления приемлемого значения «теплового компенсатора»;
  • предотвращая поворот винта, зажать гайку;
  • удостоверится в номинальном значении зазора, при необходимости повторить спектр мероприятий.


регулировка Дальнейшую проверку и настройку клапанного механизма проводить в порядке 5-4-2-6-3-7-8 в положении «закрытый впускной канал исследуемого цилиндра + 120 градусов по часовой стрелке». После завершения цикла наладки клапанного узла следует снова проверить зазоры.
К сведению. При проверке расстояний после вращения коленвала уже отрегулированного двигателя допускается колебание в границах 0,20-0,35 мм, вызванное неточностями деталей ГРМ.

На окончательном этапе необходимо:

  • пустить мотор и диагностировать характер его работы на предмет отсутствия стуков;
  • проверить состояние прокладок;
  • поставить крышки ГБЦ.

Звонкие стуки в процессе работы мотора – повод еще раз проверить и настроить ГРМ.

Зазоры клапанов ЯМЗ 238

Регулировка клапанов на ЯМЗ 238 предполагает установку зазоров в пределах 0,25-0,3 мм. Впускные и выпускные клапана имеют одинаковый зазор. Если устанавливается щуп 0,25 мм, он должен входить между коромыслом и шейкой клапана без особого усилия, свободно. Если устанавливаете щуп 0,3 мм. он должен входить с усилием, но не так что бы совсем не лезть между клапаном и коромыслом.

После того как клапана отрегулированы. Желательно завести двигатель с открытыми клапанными крышками. Это нужно для того что бы проверить тот ремонт который был сделан до регулировки клапанов. Проверить необходимо топливные трубки на возможность утечки топлива. В случае утечки топливо будет попадать в картер двигателя. Да и просто так лишний раз проверить это не мешает.

Схема устройства ГРМ ЯМЗ 238

Газораспределительный механизм (ГРМ) двигателя ЯМЗ 238 обеспечивает своевременный и полноценный впуск рабочей свечи в цилиндры и выпуск из камеры сгорания отработанных газов. Специфика ГРМ состоит в верхнем расположении системы клапанов, нижней установке распредвала и наличии регулировочного механизма на передающих рычагах (коромыслах). В состав ГРМ входят:

Основным рабочим элементом системы является распределительный вал, кулачки которого передают импульсы на толкатели. Те, в свою очередь, воздействуют на клапаны, возвращаемые на исходную позицию при помощи пружин. Регулировка клапанов дизеля ЯМЗ-238 обеспечивает оптимальный режим подачи топливной смеси и полный вывод отработанных газов, что позволяет продлить срок службы двигателя, получить оптимальный расход топлива.

Регулировка клапанов ЯМЗ 238 не такое уж и сложное дело

Еще в старые добрые 60-е годы начали выпускать на Ярославском заводе 8-ми цилиндровые V-е моторы, которые известны по серии ЯМЗ 238. Конструкция этих моторов довольно простая, поэтому моторы надежные и служат долго без особых проблем. Работают на солярке, их устанавливали в такие грузовики, как МАЗ, КамАЗ, КрАЗ и Урал. Кстати, буксировка грузовика – не такой простой процесс, поэтому лучше не доводить до поломок во время движения. Сегодня речь пойдет про такой важный момент, как регулировка клапанов ЯМЗ 238.

Регулировка клапанов ЯМЗ

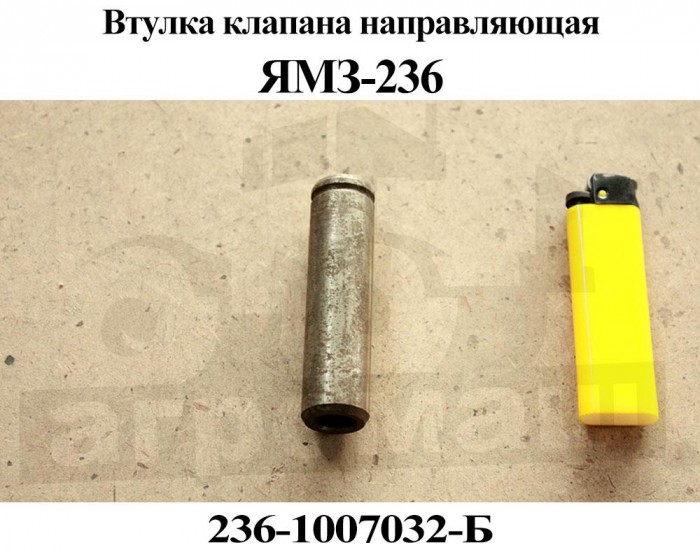

Втулка клапана направляющая ЯМЗ

Механизм привода клапанного механизма должен иметь зазоры для обеспечения герметичности посадки клапанов на их седла и компенсации теплового расширения деталей механизма привода клапанов при работе двигателя.

Величину зазора нужно регулировать правильно и с необходи­мой точностью, так как при слишком больших зазорах происходит нарушение фаз газораспределе­ния из-за недостаточного откры­тия клапанов, ухудшается на­полнение и очистка цилиндров, возрастают ударные нагрузки и износ деталей механизма газо­распределения.

При очень малых зазорах в результате нагрева или износа рабочих фасок клапанов и их седел не обеспечивается герме­тичность камеры сгорания из-за неплотного закрытия клапанов, двигатель теряет компрессию, перегревается и не развивает полной мощности. Кроме того, неполное закрытие клапанов неизбежно приведет к прогару рабочих фасок из-за прорыва горячих газов.

Величина зазора у впускного и выпускного клапанов устанавливается одинаковой и регу­лируется в пределах 0,25-0,30 мм. Если после регулировки не­сколько раз провернуть коленчатый вал двигателя, то из-за воз­можного биения сопрягаемых деталей механизма привода клапанов величина зазоров может несколько измениться, но и в этом слу­чае она должна укладываться в пределы 0,20-0,35 мм.

Читайте так же:
Планка регулировки перекрытия клапанов

В процессе эксплуатации двигателя допускается увеличение зазоров в клапанном механизме до 0,4 мм.

Зазоры необходимо регулировать на холодном двигателе или не ранее чем через 15 минут после его остановки.

Регулировку зазоров в клапанном механизме необходимо про­изводить в указанной ниже последовательности.
1. Выключить подачу топлива скобой регулятора.
2. Отвернуть гайки-барашки крепления крышек головок цилин­дров и снять обе крышки.
3. Проверить динамометрическим ключом момент затяжки бол­тов крепления осей коромысел; момент затяжки должен быть в пределах 12-15 кГм.
4. Проворачивая коленчатый вал по часовой стрелке (если смот­реть со стороны вентилятора) ломиком, вставленным в отверстие в маховике, или ключом 32 мм за болт крепления шкива коленчатого вала и внимательно наблюдая за движением впускного клапана первого цилиндра, установить момент, когда он полностью закроется, после чего провернуть коленчатый вал по ходу вращения еще на 1/4 оборота. Дополнительно про­вернуть вал очень важно, так как после этого толкатель полностью переместится на цилиндрическую часть профиля кулачка. В это время в первом цилиндре происходит такт сжатия и оба клапана этого цилиндра закрыты.
5. С помощью щупа проверить зазоры между коромыслами и торцами стержней впускного и выпускного клапанов первого цилин­дра и, если необходимо, отрегулировать их в пределах 0,25-0,30 мм.
6. Для регулировки зазоров необходимо:
а) ослабить контргайку регулировочного винта на коромысле клапана, придерживая регулировочный винт отверткой;
б) вставить в зазор щуп толщиной 0,25 мм и, вращая регулиро­вочный винт отверткой, установить требуемый зазор;
в) придерживая винт отверткой, затянуть контргайку и прове­рить величину зазора.
При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, щуп толщиной 0,30 мм — с усилием.
7. Для регулировки зазоров клапанного механизма следующего цилиндра нужно проворачивать коленчатый вал в направлении вра­щения до момента полного закрытия впускного клапана регулируе­мого цилиндра, после чего дополнительно провернуть вал еще на 1/4-1/3 оборота.
8. После регулировки зазоров пустить двигатель и при появле­нии стука клапанов остановить его и вновь проверить зазоры.
9. Поставить и закрепить крышки головок цилиндров и прове­рить состояние их прокладок. В местах прилегания крышек к голов­кам цилиндров масло не должно подтекать.

Регулировку зазоров клапанного механизма каж­дого цилиндра произвести, как указано выше.
Зазоры клапанного механизма рекомендуется регулировать в порядке работы цилиндров. При достаточном опыте работы с двигателем зазоры в клапанном механизме можно регулировать одновременно на нескольких цилин­драх.

У двигателя ЯМЗ-236 зазоры можно регулировать одновременно на двух цилиндрах; первом и четвертом, втором и пятом, третьем и шестом. Для регулировки зазоров в клапанном механизме первого и четвертого цилиндров нужно повернуть коленчатый вал в направ­лении вращения на 40° после совмещения метки 18 на маховике и стрелки на крышке картера маховика (или, что то же самое, метки 18 на крышке шестерен распределения и риски на шкиве коленчатого вала); при этом регулируемые клапаны должны быть закрыты, что легко проверить проворачиванием штанг указан­ных клапанов рукой. В этом положении коленчатого вала можно регулировать впускные и выпускные клапаны первого и четвертого цилиндра.

После регулировки зазоров в клапанном механизме первого и четвертого цилиндров повернуть коленчатый вал в направлении вращения на 240° и отрегулировать зазоры в клапанных механизмах второго и пятого цилиндров. Ввиду того что на маховике и крышке шестерен распределения имеется только одна метка, проворачивание коленчатого вала на определенное число градусов мож­но с достаточной точностью произ­водить по числу отверстий на ма­ховике: на наружной поверхности маховика находится 12 отверстий, следовательно, угол между двумя соседними отверстиями составляет 30°.

Аналогично на двигателе ЯМЗ-238 можно отрегулировать за­зоры в клапанном механизме одно­временно первого и пятого, чет­вертого и второго, шестого и тре­тьего, седьмого и восьмого ци­линдров. Порядок регулировки отличается от изложенного выше для двигателя ЯМЗ-236 тем, что после регулировки зазоров клапан­ного механизма в каждой паре цилиндров коленчатый вал нужно проворачивать по ходу вращения на 180°. Следует помнить, что в по­ложении для регулировки зазоров впускные и выпускные клапаны регулируемых цилиндров должны быть закрыты.

Регулировка зазоров клапанов ЯМЗ 238 своими руками

Регулировка клапанов на двигателе ямз 238 производится по разным причинам. Двигатель работает исправно. В результате трения деталей газораспределительного механизма увеличиваются зазоры. Регулировка позволяет уменьшить зазоры до рабочего состояния. Происходит износ седел и клапанов зазоры уменьшаются.

Поэтому через каждые 10000 – 20000 км необходимо проверять величину тепловых зазоров. Помимо этого случаются поломки двигателя. Снимется головка блока цилиндров. Ремонтируются коромысла. Меняется прокладка головки блока цилиндров. После ремонта так же требуется производить регулировку зазоров в клапанах.

Двигателя ЯМЗ пока они новые кажутся очень надежными, мощными. Создаётся впечатление, что этот двигатель никогда сломаться не может. Но это только первое впечатление. Потом он создаёт одну проблему за другой. Это просевшие гильзы, течь охлаждающей жидкости из под резиновых уплотнений гильз и дугие причины. Их возникает много когда приходится снимать головку блока. По окончании ремонта остаётся проблема регулировки клапанов.

Конечно же, опытные мотористы легко с этим справляются, для них это вообще не проблема. Где взять моториста если машина сломалась в поле или на трассе. Да и отдавать лишние деньги в принципе за незначительную услугу, бывает просто жалко. Поэтому лучше самому раз один раз разобраться и не на кого не рассчитывать.

При регулировке клапанов необходимо знать порядок работы цилиндров двигателя. Для того чтобы понимать клапана какого цилиндра регулировать следующими.

Причины регулировки клапанов

Когда же следует регулировать клапана? Сразу приходит на ум стук в механизме газораспределения. Понятно, что с такими симптомами в первую очередь проверяют тепловые зазоры и регулируют их.

Стоит также произвести регулировку, если после ремонта пройдена первая тысяча километров или если осуществлялась протяжка головки блока.

Нужно следить за пробегом автомобиля и состоянием всего механизма газораспределения. В случае необходимости, регулировать зазоры клапанов через 10-20 тыс. км и всегда помнить, что увеличенные тепловые зазоры ведут к увеличению расхода топлива.

1. Инструмент требующийся для регулировки клапанов

Здесь, опишу стандартный метод регулировки клапанов на двигателе ЯМЗ-238. Чтобы выполнить данную операцию,

вам понадобится следующий инструмент

  1. Ключ на 30 (желательно накидной) с возможностью надеть на него усилитель из трубы;
  2. Отвертки с широким шлицом;
  3. Накидной ключ на 17;
  4. Щуп на 0,25 мм.

Также, желательно иметь канаву для проворачивания коленчатого вала. Однако, если ее нет в наличии, то вполне можно обойтись и без нее, хоть и будет это несколько не удобно.

Контроль величины зазоров тепловых компенсаторов

Согласно рекомендациям завода производителя, регулировка должна производиться при увеличенном размере на 0, 25 мм. Наиболее точный замер зазоров можно произвести в момент такта сжатия. Для этого проворачиваем коленвал. Впускной клапан на первом цилиндре должен закрыться. Торец, который работает в связке с коромыслом примет верхнюю точку. После этого нужно на 120 градусов прокрутить коленвал. Это позволит провести точный замер сразу двух клапанов.

Читайте так же:
Порядок регулировки карбюратора ока

Определение номера цилиндра

Нужно встать перед мотором с передней части автомобиля. Первый цилиндр находится слева. В противоположной стороне находится пятый цилиндр. Коленчатый вал можно прокручивать посредством специального воротка или с помощью накидного ключа. Размер зазора определяется при помощи щупа. Он должен без проблем входить между верхней частью клапана и нижней точкой коромысла. Если щуп, имеющий толщину измерительного листа 0,25 мм помещается свободно, а при размере 0,30 мм протолкнуть измерительный лист не получается, то необходимый зазор выставить не получится.

Перед регулировкой рычаги коромысла должны быть прижаты.

  1. В цилиндрах с первого по четвертый выпускные клапаны должны быть прижаты к торцу оси.
  2. Впускные клапаны должны прижаты к упорной шайбе.
  3. В пятом, шестом, седьмом и восьмом цилиндрах прижимание деталей производится наоборот.

Процесс регулировки клапанов на МАЗе ЯМЗ 238

В случае если размер зазора не соответствует норме, необходимо провести следующие действия.

  1. Для начала откручиваем гайку на регулировочном винте. Она располагается на коромысле. После этого между закрывающимся клапаном и коромыслом вставляется щуп заданного размера.
  2. Далее, нужно отверткой провернуть винт до тех пор, пока не будет создан необходимый зазор. Чтобы избежать дальнейшее проворачивание винта, стоит аккуратно зажать гайку.
  3. Если при проверке величины зазора обнаружится несоответствие размера норме, то необходимо провести вышеописанные действия. Регулировка клапанов имеет свой порядок, который нельзя нарушать. Настройка проводится с пятого цилиндра. Далее, четвертый, второй, шестой, третий, седьмой, восьмой. При этом впускное отверстие цилиндра должно быть закрыто.
  4. В конце проводится повторная проверка зазоров на каждом цилиндре. Ввиду возможного наличия неточностей размеров деталей на МАЗе, допускается отклонение от нормы не более 0,35 мм.

После проведения настройки клапанов на ЯМЗ-238 рекомендуется произвести запуск силового агрегата. Отсутствие посторонних звуков, вибраций и шумов говорит о правильности настройки. Также важно обратить внимание на состояние прокладки ГБЦ. Если она имеет неудовлетворительное состояние, нужно провести ее замену. Конечной операцией будет установка крышки головки блок на место. При появлении через небольшой период времени посторонних шумов в работе V-образного двигателя ЯМЗ необходимо отрегулировать систему повторно. Она должна проводится в точной последовательности мероприятий, описанных выше.

Работы по настройке ГРМ являются ответственным мероприятием, от которого зависит исправность и надежность работы мотора. Настройку должен проводить специалист, имеющий практические навыки и умения. Неправильная настройка может привести не только к потере мощности двигателя, но и к выходу из строя элементов силового агрегата.

Порядок работы цилиндров двигателя ЯМЗ 238

В таком порядке работают все v-образные восьми цилиндровые двигатели. Это означает, что поршень первого цилиндра подошел в ВМТ в момент сжатия. Произошел впрыск топлива в камеру сгорания перого цилиндра Клапана первого цилиндра закрыты. И именно в этом положении на не работающем двигателе можно регулировать клапана первого цилиндра.

Следующим согласно порядка работы двигателя в работу вступит 5 цилиндр. Поршень пятого цилиндра подойдет к вмт произойдет впрыск топлива. Клапана в этот момент закроются. Это положение и будет для регулировки клапанов пятого цилиндра. Так далее. Согласно порядка будут работать остальные цилиндры. То есть необходимо подводить поршень каждого цилиндра в верхнюю мертвую точку по очереди согласно порядка работы.

Помимо этого необходимо хорошо знать расположение цилиндров в двигателе

Подведем итог

Перед проведением работ по настройке ГРМ топливо не должно поступать в двигатель. Насос перекрывается посредством специального рычага. Далее стоит убедиться, что бы оси коромысел были крепко зафиксированы. После этого осуществляем настройку согласно имеющимся правилам:

  1. Коленвал проворачивается за маховик. Регулировка производится в момент сжатия для каждого цилиндра.
  2. Щуп должен иметь соответствующий размер и входить между деталями без усилий.
  3. Для получения необходимого зазора проворачиваем винт.
  4. Достигнув оптимального зазора производим затяжку гайки.
  5. Проводим повторную операцию по контролю зазоров тем же методом.
  6. Чтобы окончательно убедиться в точности настройки механизма, нужно провернуть коленвал и проверить зазоры на нескольких цилиндрах.
  7. Открываем топливный насос для подачи горючего в цилиндры.
  8. Запускаем мотор и слушаем его работу. Отсутствие посторонних шумов свидетельствует о правильности настройки.
  9. Устанавливаем крышку ГБЦ на место.

Необходимость в проведении регулировки клапанного механизма и суть подготовки

Детали мотора ЯМЗ 238, как и узлы любых других двигателей, подвергаются нагреву и, как следствие, упругому расширению. Операция производится с целью обеспечить в разогретом рабочем состоянии плотное прилегание клапана к седлу.

В процессе эксплуатации стоит принимать внимание, что:

  • увеличенный тепловой зазор приводит к ухудшению работы камеры сгорания, сокращая ресурс исполнительных органов ГРМ;
  • малый зазор не обеспечивает герметичного соединения между клапаном и седлом ГБЦ, что ведет не только к ухудшению показателей мотора, но и приводит к прогару.

Первоначальная задача подготовительного процесса – выключение подачи топлива. Обесточить ТНВД можно поворотом скобы кулисы, расположенной в корпусе регулятора частоты вращения, вниз.

В ранг мероприятий подготовительного плана также включены:

  • охлаждение двигателя до температуры 20-30 градусов;
  • демонтаж клапанной крышки;
  • проверка усилия затяжки осей коромысел ГРМ (заводом-изготовителем предписан диапазон 120-150 Нм).

Проверка действительных величин «тепловых компенсаторов»

Производитель турбодизеля оговаривает, для ЯМЗ 238 регулировка клапанов необходима лишь в случае вылета измеренного значения за установленные пределы: 0,25-0,30 мм. Точный замер зазоров обоих клапанов одного цилиндра можно осуществить только лишь в такте сжатия:

  • сфокусировать внимание на первом цилиндре;
  • провернуть коленвал по часовой стрелке (взгляд на вентилятор, со стороны передка автомобиля) до момента закрытия впускного клапана (завершение такта всасывания) – его торец, контактирующий с носком коромысла, должен подняться в верхнюю максимальную точку;
  • вращать коленвал еще на 1/3 оборота (120 градусов), соблюдая прежнее направление поворота.

Идентифицирование номера цилиндра производится так:

  • ориентировать взгляд на вентилятор мотора (на передок автомобиля);
  • левый ближний цилиндр – первый;
  • правый ближний цилиндр – пятый;
  • дальнейшая нумерация ведется последовательно (крайний левый – четвертый, крайний правый – восьмой).

Проворачивать коленвал можно двумя способами:

  • спереди: за крепление шкива подходящим накидным ключом;
  • сзади: специальным воротком – за маховик.

Определение величины зазора производится по толщине щупа, помещаемого между торцом клапана и приливом коромысла. Не подлежат коррекции клапана в случае, если щуп 0,25 проходит свободно, а 0,30 – с ощутимым натягом.

При осмотре и регулировке клапанов на двигателе ЯМЗ 238 передающие рычаги (коромысла) рекомендуется прижать:

  • на правой ГБЦ (1-4 цилиндры) рычаги выпускных элементов – к торцу оси; впускных деталей – к упорной шайбе;
  • на левой ГБЦ (5-8 цилиндры) – наоборот.

Резюме

Перекрыв подачу топлива, демонтировав клапанную крышку и проверив затяжку осей коромысел ГРМ, приступают к регулировке выпускного и впускного клапанов ЯМЗ 238 согласно установленного диапазона (0,25-0,3 мм):

  • вращая коленвал за шкив или маховик, выставить клапаны исследуемого цилиндра в такт сжатия;
  • проверить зазор, вставив щуп между качающимся рычагом и торцом клапана;
  • ослабить гайку подналадочного винта;
  • снова смонтировать щуп;
  • вращением винта добиться рекомендуемой величины тепловой компенсации;
  • зажать гайку;
  • вновь проверить регулируемую величину щупом, при необходимости – повторить;
  • произвести дальнейшую наладку в порядке 5-4-2-6-3-7-8;
  • провернуть коленвал и вновь идентифицировать расстояние (допускается 0,20…0,35 мм);
  • пустить двигатель и удостоверится в отсутствии стуков;
  • установить крышки ГБЦ.
Читайте так же:
Регулировка японских фар на европейские

Зазоры клапанов ЯМЗ 238

Регулировка клапанов на ЯМЗ 238 предполагает установку зазоров в пределах 0,25-0,3 мм. Впускные и выпускные клапана имеют одинаковый зазор. Если устанавливается щуп 0,25 мм, он должен входить между коромыслом и шейкой клапана без особого усилия, свободно. Если устанавливаете щуп 0,3 мм. он должен входить с усилием, но не так что бы совсем не лезть между клапаном и коромыслом.

После того как клапана отрегулированы. Желательно завести двигатель с открытыми клапанными крышками. Это нужно для того что бы проверить тот ремонт который был сделан до регулировки клапанов. Проверить необходимо топливные трубки на возможность утечки топлива. В случае утечки топливо будет попадать в картер двигателя. Да и просто так лишний раз проверить это не мешает.

Подытожим

Перекрываем подачу горючего, снимаем клапанную крышку, проверяем затяжку осей коромысел ГРМ. Затем регулируются впускной и выпускной клапаны мотора в таком диапазоне: 0,25 – 0,3 мм. и такой должен быть порядок регулировки клапанов ЯМЗ 238:

  • надо вращать коленвал за маховик или за шкив, в такт сжатия выставить клапана каждого цилиндра;
  • для проверки зазора надо вставить щуп между торцом клапана и рычагом, который качается;
  • отпустить гайку подналадочного винта;
  • затем поставить щуп;
  • надо крутить винт, что позволит добиться необходимого показателя тепловой компенсации;
  • закрутить гайку;
  • снова с помощью щупа проверить величину зазоров, и если надо, то процедуру повторить;
  • продолжить наладку в таком порядке: 5-4-2-6-3-7-8;
  • прокрутить коленвал и заново проверить величину зазоров, может быть в пределах 0,20 – 0,35 мм.;
  • включить мотор и послушать, нет ли стуков;
  • поставить на место крышку ГБЦ.

А далее видео про регулировку клапанов ЯМЗ 238:

Регулировка клапанов ЯМЗ 238 не такое уж и сложное дело

Еще в старые добрые 60-е годы начали выпускать на Ярославском заводе 8-ми цилиндровые V-е моторы, которые известны по серии ЯМЗ 238. Конструкция этих моторов довольно простая, поэтому моторы надежные и служат долго без особых проблем. Работают на солярке, их устанавливали в такие грузовики, как МАЗ, КамАЗ, КрАЗ и Урал. Кстати, буксировка грузовика – не такой простой процесс, поэтому лучше не доводить до поломок во время движения. Сегодня речь пойдет про такой важный момент, как регулировка клапанов ЯМЗ 238.

Порядок настройки клапанов ямз 238

Регулировка клапанов на двигателе ямз 238 производится по разным причинам. Двигатель работает исправно. В результате трения деталей газораспределительного механизма увеличиваются зазоры. Регулировка позволяет уменьшить зазоры до рабочего состояния. Происходит износ седел и клапанов зазоры уменьшаются.

Поэтому через каждые 10000 – 20000 км необходимо проверять величину тепловых зазоров. Помимо этого случаются поломки двигателя. Снимется головка блока цилиндров. Ремонтируются коромысла. Меняется прокладка головки блока цилиндров. После ремонта так же требуется производить регулировку зазоров в клапанах.

Двигателя ЯМЗ пока они новые кажутся очень надежными, мощными. Создаётся впечатление, что этот двигатель никогда сломаться не может. Но это только первое впечатление. Потом он создаёт одну проблему за другой. Это просевшие гильзы, течь охлаждающей жидкости из под резиновых уплотнений гильз и дугие причины. Их возникает много когда приходится снимать головку блока. По окончании ремонта остаётся проблема регулировки клапанов.

Конечно же, опытные мотористы легко с этим справляются, для них это вообще не проблема. Где взять моториста если машина сломалась в поле или на трассе. Да и отдавать лишние деньги в принципе за незначительную услугу, бывает просто жалко. Поэтому лучше самому раз один раз разобраться и не на кого не рассчитывать.

При регулировке клапанов необходимо знать порядок работы цилиндров двигателя. Для того чтобы понимать клапана какого цилиндра регулировать следующими.

1. Инструмент требующийся для регулировки клапанов

Здесь, опишу стандартный метод регулировки клапанов на двигателе ЯМЗ-238. Чтобы выполнить данную операцию,

вам понадобится следующий инструмент

  1. Ключ на 30 (желательно накидной) с возможностью надеть на него усилитель из трубы;
  2. Отвертки с широким шлицом;
  3. Накидной ключ на 17;
  4. Щуп на 0,25 мм.

Также, желательно иметь канаву для проворачивания коленчатого вала. Однако, если ее нет в наличии, то вполне можно обойтись и без нее, хоть и будет это несколько не удобно.

Схема устройства ГРМ ЯМЗ 238

Газораспределительный механизм (ГРМ) двигателя ЯМЗ 238 обеспечивает своевременный и полноценный впуск рабочей свечи в цилиндры и выпуск из камеры сгорания отработанных газов. Специфика ГРМ состоит в верхнем расположении системы клапанов, нижней установке распредвала и наличии регулировочного механизма на передающих рычагах (коромыслах). В состав ГРМ входят:

Газораспределительный механизм ЯМЗ 238

Газораспределительный механизм ЯМЗ 238

  • Распределительный вал.
  • Толкатели.
  • Штанги толкателей.
  • Коромысла.
  • Клапаны.

Основным рабочим элементом системы является распределительный вал, кулачки которого передают импульсы на толкатели. Те, в свою очередь, воздействуют на клапаны, возвращаемые на исходную позицию при помощи пружин. Регулировка клапанов дизеля ЯМЗ-238 обеспечивает оптимальный режим подачи топливной смеси и полный вывод отработанных газов, что позволяет продлить срок службы двигателя, получить оптимальный расход топлива.

Особенности двигателя

ЯМЗ 236 представляет собой четырёхтактный V-образный 6-и цилиндровый дизельный двигатель рабочего объёма 11,15 литров (11 150 см³). Цилиндры имеют развал 90°. А каждый цилиндр имеет два клапана: один впускной и один выпускной. Таким образом, данный силовой агрегат оснащён 12-ью клапанами. В отличие от новомодных моторов материал блока цилиндров — чугун. Во многом именно это обуславливает высокую надёжность силового агрегата и его ремонтопригодность. Так немаловажным положительным фактором является то, что весь двигатель спроектирован из расчёта удобства его обслуживания. Всё навесное оборудование находится в верхней части мотора и удобно для замены и ремонта. Главным недостатком этого силового агрегата является то, что из-за своей древности двигатель не отвечает никаким экологическим нормам.

Наладка клапанного механизма ЯМЗ 238

1428355231_klapana.jpgначало В начале 60-х на Ярославском моторном заводе положено начало производства восьмицилиндровых V-образных дизельных двигателей серии ЯМЗ 238. Простые, весьма надежные и неприхотливые «дизели» длительное время входили в список штатного оснащения тяжеловесов МАЗ, КрАЗ, Урал, КамАЗ.

Как самостоятельно отрегулировать клапана у двигателя ЯМЗ 236

Двигатель ЯМЗ 236 был разработан в СССР в далёкие 50-е годы на Ярославском моторном заводе. Этот двигатель получил самое широкое распространение в Советском Союзе. Его можно было встретить на большегрузных автомобилях МАЗ и Урал, на тракторах К-700 и Т-150, на различной строительной технике, на катерах и даже на бронетранспортёрах.

Несмотря на то, что мотору скоро исполнится 60 лет, из-за своих выдающихся характеристик и феноменальной надёжности он не потерял своей актуальности и сегодня по-прежнему производится в Ярославле.

Порядок работы цилиндров двигателя ЯМЗ 238

Регулировка клапанов ямз 238

В таком порядке работают все v-образные восьми цилиндровые двигатели. Это означает, что поршень первого цилиндра подошел в ВМТ в момент сжатия. Произошел впрыск топлива в камеру сгорания перого цилиндра Клапана первого цилиндра закрыты. И именно в этом положении на не работающем двигателе можно регулировать клапана первого цилиндра.

Читайте так же:
Авто синхронизация времени андроид

Следующим согласно порядка работы двигателя в работу вступит 5 цилиндр. Поршень пятого цилиндра подойдет к вмт произойдет впрыск топлива. Клапана в этот момент закроются. Это положение и будет для регулировки клапанов пятого цилиндра. Так далее. Согласно порядка будут работать остальные цилиндры. То есть необходимо подводить поршень каждого цилиндра в верхнюю мертвую точку по очереди согласно порядка работы.

Помимо этого необходимо хорошо знать расположение цилиндров в двигателе

Как работает перепускной клапан ТНВД?

Перепускной клапан ТНВД находится в самом начале магистрали, которая отправляет остатки топлива в бак. Его задача — осуществлять сброс излишков топлива.

Перепускной клапан состоит из следующих деталей:

  1. Корпуса;
  2. Запорного кольца;
  3. Клапана;
  4. Упора;
  5. Пружины;
  6. Гайки.

Принцип работы клапана следующий.

Когда силовой агрегат выключается, давление в системе питания падает. В этом случае пружина давит на клапан, тот поднимается и запирает отверстие доступа в сливной трубопровод. Когда же двигатель запускается, давление в системе поднимается. Давлением топлива отжимается пружина, и клапан открывает путь для слива остатков солярки в магистраль «обратки». После того как излишки топлива сброшены, давление падает и клапан снова закрывает магистраль.

Уход за системой питания дизелей ЯМЗ 236

Для того, чтобы мотор ЯМЗ 236 работал долго и бесперебойно, а эти силовые агрегаты при должном уходе способны пройти миллион километров и больше, ему требуется тщательный и бережный уход. Особое внимание при этом нужно уделить системе питания, как одной из самых важных систем данного силового агрегата. Правила ухода за системой питания ЯМЗ 236, достаточно простые, и соблюдать их несложно. Прежде всего, нужно тщательно следить за качеством топлива и всегда применять солярку, которая соответствует сезону эксплуатации. То есть нужно зимой использовать обязательно зимнюю солярку, а в районах крайнего севера — арктическую. Другим важным элементом ухода за дизелем ЯМЗ 236 является своевременная очистка и промывка топливных фильтров и воздухоочистителя. Также нужно не лениться, как можно чаще производить подтяжку всех соединений и креплений системы питания. При необходимости нужно своевременно удалять воздух из системы. Нужно не забывать ежедневно проверять уровень масла в картере топливного насоса и при снижении уровня, своевременно его доливать. Другой важной процедурой по уходу за мотором является ежедневная очистка топливных фильтров. Эта операция производится следующим образом. В конце рабочего дня, сразу после остановки мотора, пока он ещё горячий, из фильтров предварительной и тонкой очистки сливается 100-200 грамм грязной солярки. После этого двигатель запускается на холостых оборотах и производится прокачка системы. Так при этом проверяется герметичность системы питания и при необходимости подтягиваются ослабленные соединения. Ещё одним важным этапом ухода за топливной системой является сезонный уход. При смене сезонов и при переходе с одного вида топлива на другое нужно снять бак и промыть его. При этом нужно не забыть продуть все топливные магистрали. При проведении технического обслуживания-2 (ТО-2) нужно проделать разборку топливных фильтров и тщательно промыть их. Также при этом нужно эту же процедуру проделать с воздухоочистителем и заполнить его маслом. Собственно, это всё. Если вы будете скрупулёзно соблюдать эти правила, ваш ЯМЗ 236 будет служить вам долго и бесперебойно. [

DETAIL_TEXT] => Двигатель ЯМЗ 236 был разработан в СССР в далёкие 50-е годы на Ярославском моторном заводе. Этот двигатель получил самое широкое распространение в Советском Союзе. Его можно было встретить на большегрузных автомобилях МАЗ и Урал, на тракторах К-700 и Т-150, на различной строительной технике, на катерах и даже на бронетранспортёрах. Несмотря на то, что мотору скоро исполнится 60 лет, из-за своих выдающихся характеристик и феноменальной надёжности он не потерял своей актуальности и сегодня по-прежнему производится в Ярославле.

Двигатели ЯМЗ-236 и ЯМЗ-238: Разборка и сборка в одиночку

При ремонте двигателя ЯМЗ не всегда бывают удобные условия и не всегда под рукой грузоподъемные механизмы. Поэтому, с течением времени, выработалась определенная методика разбора двигателя и последующей его сборки.

К тому же, могу сказать, что все действия по сборке-разборке двигателя можно выполнить практически одному. Звучит не очень правдоподобно, учитывая что вес двигателя 1000-1250 кг. Но не будем спешить с выводами, попробуем разобраться.

Двигатель ЯМЗ-238: Регулировка клапанов


С регулировкой клапанов на двигателе ЯМЗ-238, встречается основная масса водителей МАЗов. Только те, кто обслуживает свой автомобиль исключительно на станциях технического обслуживания, избегают этой операции.

По регулировке клапанов, написано довольно много рекомендаций и наставлений: от самых простых и незамысловатых до музыкальных. Профессиональные мотористы, регулируют клапана на слух по стуку, который происходит при выборе свободного зазора. Есть также люди, которые регулируют клапана на глаз.

Справедливости ради, стоит отметить, что такие варианты регулировки, если применяет их настоящий специалист, дают хорошие результаты при выставлении зазоров. Однако, описывать подобные методы я не буду, т.к. такими способностями не обладаю, а потому пользуюсь щупом.

Полезные советы

После завершения настройки мотора повторно проверяют состояние зазоров, далее запускают двигатель и проверяют его работу на слух. Если будет слышен характерный стук, процедуру повторяют.

Практические навыки регулировки клапанов ЯМЗ 238 можно освоить с помощью видео.

Важность своевременной регулировки

Небольшое расстояние между компонентами – это обязательное требование для нормальной работы привода, но данный параметр предстоит выставить вручную и соблюсти все требования. Если зазор превышает установленные нормы, нарушается распределение газов внутри механизма, которое затрудняет открытие клапанов. Одновременно с этим возрастает нагрузка на сальники клапанов ЯМЗ 236, а износ деталей ускоряется. В том случае, когда зазор слишком маленький, клапан закрывается неплотно, что приводит к быстрому перегреву двигателя. Помимо этого, неплотное закрытие снижает герметичность камеры сгорания, а рабочие фаски подвергаются усиленному износу.

Впускной клапан ЯМЗ 236 при закрытии должен быть герметичным, чтобы контролировать поток вырабатываемых газов, поэтому даже небольшой дефект увеличивает нагрузку на весь двигатель. Повышение температуры внутри механизма привода влияет на все детали, а степень ударной нагрузки на все рабочие поверхности возрастает в несколько раз.

Зазоры клапанов ЯМЗ 238

Регулировка клапанов на ЯМЗ 238 предполагает установку зазоров в пределах 0,25-0,3 мм. Впускные и выпускные клапана имеют одинаковый зазор. Если устанавливается щуп 0,25 мм, он должен входить между коромыслом и шейкой клапана без особого усилия, свободно. Если устанавливаете щуп 0,3 мм. он должен входить с усилием, но не так что бы совсем не лезть между клапаном и коромыслом.

После того как клапана отрегулированы. Желательно завести двигатель с открытыми клапанными крышками. Это нужно для того что бы проверить тот ремонт который был сделан до регулировки клапанов. Проверить необходимо топливные трубки на возможность утечки топлива. В случае утечки топливо будет попадать в картер двигателя. Да и просто так лишний раз проверить это не мешает.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
