UX-52 – Китайский регулятор оборотов. Обзор, тестирование, доработка

UX-52 – Китайский регулятор оборотов. Обзор, тестирование, доработка.

Выписал данный регулятр с Али для своего коллекторного двигателя от стиральной машины (510 W при 15000 об/мин):

По возможности полностью попытался разобраться с этим девайсом. По обзору в интернете народ в основном себе выписывает и использует вот такой регулятор:

Мой отличается от них не только ценой (мой 1004 руб. против 697 руб. в апреле 2019 г. на Али с бесплатной доставкой) но и наличием встроенного электронного тахометра с цифровым дисплеем. Внимательно изучив эту железяку пришел к выводу, что она предназначена изначально для регулировки оборотов асинхронного двигателя о чем и свидетельствует схема подключения на корпусе.
До сих пор я не сталкивался с тем, что регулировать обороты асинхронного двигателя можно не только частотником но и в принципе вот таким регулятором. С трудом нашел в интернете фото асинхронного движка с таходатчиком и видео, где человек подключает асинхронный электродвигатель с немыслимыми для меня и асинхронного электродвигателя 17500 об/мин. и таходатчиком на нем. yandex.ru/video/search?fi…%8C&noreask=1&path=wizard

Видимо для таких специальных электродвигателей к стиральным машинам изначально и был изготовлен регулятор UX-52. Потому как на мой взгляд нельзя регулировать обороты у классического асинхронного электродвигателя напряжением без последствий для него. Ну а для коллекторного регулировка этим UX-52 да и US-52 будет в самый раз.
Так как в наличии у меня такого движка нет провел опыт с подобным движком но без таходатчика.
Работает зараза, но даже с небольшим напряжением на входе двигатель набирает свои обороты, мощность при этом маленькая – можно остановить за шкив.
Уверенность в том что регулятор предназначен для асинхронных электродвигателей укрепилась также и в том, что встроенный конденсатор 12Мкф 470V как раз и нужен только для работы асинхронника. Да и схема подключения на самом регуляторе нарисована для работы асинхронного электродвигателя.
Встроенный тахометр рассчитан на максимальное число оборотов 5000, если поднимаешь выше то несет ерунду. Произвел замеры разных параметров данного регулятора при помощи моего коллекторного электродвигателя на холостом ходу и под нагрузкой – прижимал шкив дощечкой товодя потребляемый ток до 3А. Замерял обороты этим механическим прибором (погрешность 1%) и я ему верю:

Выводы: не стоит переплачивать за UX-52 так как встроенный цифровой тахометр показывает примерно в 1,5 раза меньше реальных оборотов. Вполне сойдет и US-52 без этой приблуды. Результаты испытаний и схемы:

Теперь о переделке регулятора для своего электродвигателя. Установленный в данном регуляторе динистор ВТ137 600Е на 8 ампер на явно маловатый радиатор долго не протянет и я выбросив громоздкий конденсатор на 12 Мкф изготовил самопальный радиатор и через пасту КПТ-8 закрепил на его месте на пластиковых стойках – корпус данного динистора с сетью не развязан.

Колодочный тормоз с электрогидравлическим приводом

Этот тормоз содержит электрогидравлический толкатель, в котором перемещение исполнительного органа ( штока ) происходит под давлением масла.

В судовых электроприводах применяются электрогидравлические толкатели серии

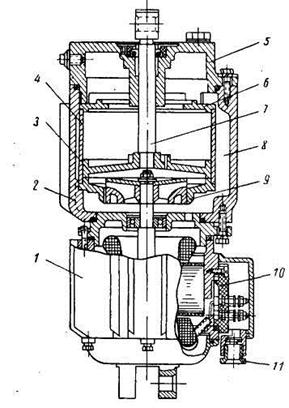

Рис. 9.62. Электрогидравлический толкатель:

1 – асинхронный двигатель; 2 – корпус толкателя; 3 – поршень; 4 – цилиндр; 5 –

— верхняя крышка; 6 – промежуточная крышка; 7 – шток; 8 – каналы в корпусе толкателя; 9 – центробежный насос; 10 – клеммная колодка двигателя; 11 – кабельная воронка

В нижней части толкателя находится асинхронный двигатель 1 с короткозамкну-

тым ротором, погруженный в трансформаторное масло. Выводы обмотки статора двигате-

ля подключены изнутри к клеммной колодке 10, а питание к ней подводится через кабель

ную воронку 11.

К верхнему фланца двигателя прикреплен толкатель 2, корпус которого заполнен-

ный маслом. В нижней части корпуса расположено колесо 9 центробежного насоса, закреп

ленное на валу двигателя.

В корпус толкателя встроен цилиндр 4, внутри которого находится поршень 3 со

штоком 7. Верхний конец штока имеет квадратную головку, при помощи которой шток связан с приводом колодочного тормоза ( привод показан на рис. 9.81 ).

Сверху цилиндр закрыт промежуточной крышкой 6, на которую опирается цилинд

рическая головка 5. Крышка 6 имеет отверстия, через которые цилиндр 4 сообщается с вертикальными боковыми каналами 8.

Цилиндр 4, каналы 8 и нижняя часть корпуса толкателя заполнены трансформатор-

ным маслом марки АМГ-10.

В исходном состоянии на шток 7 со стороны пружины колодочного тормоза дейст-

вует сила, направленная сверху вниз. Поэтому шток 7 и поршень 3 занимают положение, изображенное на рисунке.

При включении асинхронного двигателя центробежный насос 9 начинает вращать

ся и нагнетает масло под поршень 3. Поршень со штоком за счет избыточного давления перемещаются вверх. Масло, находящееся над поршнем, вытесняется через отверстия в крышке 6 в каналы 8 и далее засасывается под центробежное колесо насоса.

В результате поршень и шток поднимаются в крайнее верхнее положение и останав

ливается. Перемещение штока приводит к перемещению колодок тормоза и освобожде-

нию тормозного барабана.

В дальнейшем, при работе насоса давление масла на поршень не изменяется вслед-

ствие перепуска масла из верхней части цилиндра в нижнюю часть корпуса толкателя.

При отключении электродвигателя насос останавливается, а поршень со штоком опустятся вниз по действием пружин колодочного тормоза и собственного веса. При этом масло из полости над поршнем перетекает в полость под ним.

Рассмотренное устройство не позволяет регулировать время подъема и величину перемещения штока, что может понадобиться, например, вследствие стирания тормозных накладок на колодках. При необходимости такого регулирования толкатель дополняют дроссельным клапаном, ход и положение которого можно регулировать.

Электрогидравлические толкатели применяются в колодочных тормозах с электро-

гидравлическим толкателем ( рис. 9.63 ).

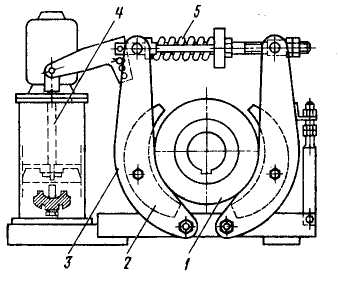

Рис. 9.63. Колодочный тормоз с электрогидравлическим толкателем:

1 – тормозной шкив; 2 – колодки; 3 – рычаги; 4 – шток толкателя; 5 – пружина.

При включении электродвигателя насоса толкателя шток 4 перемещается вверх и поворачивает Г-образный рычаг. В результате этого пружина 5 сжимается и освобождает колодки, двигатель растормаживается.

Как следует из приведенного выше описания принципа действия толкателя ( рис.

9.80 ), растормаживание и затормаживание колодок происходит не сразу, а постепенно, что обеспечивает плавность движения колодок. Поэтому толкатели особенно часто приме

няют в механизмах поворота башни крана, чтобы избежать раскачки груза, которая неиз

Электродвигатели с электромагнитным тормозом. Какие могут быть проблемы в работе и как их устранить?

• 29 марта 2018 22:34:00
• Отзывов:
• Просмотров: 2521
•

Двигатели с электромагнитным тормозом (тормозные двигатели) — что это такое и зачем они нужны читайте далее.

Электродвигатель с электромагнитным тормозом – это привычный всем электрический двигатель с установленным на нем дополнительным механизмом, способным моментально замедлить вращение двигателя. Применяются тормозные двигатели в конвейерном оборудовании, станках и устройствах, которым необходимо мгновенно остановится.

Остановка двигателя происходит за счет электромагнитного тормоза, который находится между подшипниковым щитом и вентилятором. Основными составными компонентами электромагнитного тормоза являются вал тормоза, тормозной диск и механизм тормоза.

Рис. 1. Основные элементы тормозного двигателя

КАК ВЫБРАТЬ ТОРМОЗНЫЕ ДВИГАТЕЛИ ДЛЯ УСТРОЙСТВ С МГНОВЕННОЙ ОСТАНОВКОЙ

К покупке электродвигателя с электромагнитным тормозом стоит подойти подготовленным. Основными критериями, которые нужно знать при выборе тормозных двигателей является мощность двигателя (от этого зависит скорость работы Вашего оборудования), частота вращения вала, монтажное исполнение (место расположения электродвигателя) и климатический условия в которых будет использоваться электродвигатель.

Основываясь на приведенных выше параметрах Вы с легкостью сможете подобрать себе тормозной электродвигатель с высокой производительностью и длительным сроком службы.

Узнать электродвигатель с электромагнитным тормозом можно будет по его маркировке. Если Вы видите в конце типоразмера букву Е (например, АИР250М4Е, АИР80B2E), то можете быть уверенны — это электродвигатель с электромагнитным тормозом.

А чтобы срок службы двигателя был как можно дольше обращайте внимание на то как он работает, а также на какие-либо внешние проявления и признаки неисправности двигателя. Ниже представлен рисунок с возможными причинами неисправности электродвигателя и способами их устранения.

Рис. 2. Неисправности электродвигателя и способы их устранения

Если Вы не можете устранить неполадки с электродвигателем самостоятельно, то в таком случае лучше обратитесь к производителю Вашего двигателя с магнитным тормозом или переходите по ссылке чтобы наши специалисты помогли в решении возникшей проблемы и помогли ответить на вопрос — когда заменить тормозные двигатели, без нанесения ущерба Вашему производству.

Регулировка тормоза тельфера

Тормозной механизм в конструкции тельфера является очень важным элементом, так как от него напрямую зависит точность установки груза в нужном положении при его подъеме и перемещении по горизонтали.

Функции, которые возложены на тормоз электрической тали, следующие:

• обеспечение безопасности работы грузоподъемного оборудования;
• фиксация троса с грузом в необходимом положение по высоте;
• оперативная остановка движения троса.

Для уточнения: настройка тормозного механизма грузоподъемного оборудования отличается для разных видов устройств, к примеру, в механических узлах грузоупорного типа доступна настройка кран-балки для бесперебойной работы, даже в экстренных ситуациях.

Работа тормоза тельфера: особенности

Остановка происходит при смещении ротора в двигателе тельфера. Тормозной механизм может полноценно работать и при отсутствии подачи электричества и при перепадах входного напряжения. Все компоненты данного механизма размещаются внутри двигателя грузоподъемного оборудования.

Стоит отметить, что тормозные системы в импортном оборудовании и в тельферах российского производства отличаются по своей конструкции. Например, в самых распространенных иностранных грузоподъемных устройствах в конструкции присутствует вентилятор торможения с лопастями из алюминия, который обеспечивает охлаждение тормозов при их работе. Настройка срабатывания тормозной системы в таких тельферах производится с помощью специальной зажимной гайки.

Тельферы, произведенные в нашей стране, в основном оснащаются тормозной системой, состоящей из двух модулей: грузоупорного и основного тормозов. Грузоупорный тормоз используется для предупреждения падения находящегося в данный момент на подъемном механизме груза при отключении подачи питания, его срабатывание происходит в автоматическом режиме. Основной тормоз на российских тельферах имеет несколько вариантов конструктивного исполнения.

Виды тормозных систем в тельферах

• Коническая.

Данная система представляет из себя диск-вентилятор, закрепленный на хвостовой части тали. Торможение производится следующим образом – ротор смещается под давлением специальной пружины. Если нужно остановить работу тали для того, чтобы зафиксировать груз неподвижно, тормоз плотно прижимается, блокируя работу двигателя. При отключении тормоза пружины ослабляются, ротор отводится обратно и двигатель запускается. Подстраивается такая тормозная система за счет поворота специального регулировочного винта.

• Колодочная.

Колодочная система функционирует за счет гидравлического толкателя. При включении тормоза создается давление тормозной жидкости в системе, из-за чего поршень способствует движению штока, ослабляющего пружину. Все это вызывает плотное прижатие колодок к тормозному диску и остановке работы двигателя тельфера. Данные тормоза особенно требовательны к состоянию окружающей среды, поэтому требуют дополнительной защиты.

• Дисковая.

Тормозная система дискового типа работает, аналогично предыдущей, с использованием давления жидкости. Гидропривод, воздействуя на рычаг, вызывает сдавливание пружины с помощью специального язычка, которая прижимает колодку к диску. При очередной подаче давления колодки освобождаются и работа тельфера продолжается.

• Шарнирно-колодочная.

В конструкции такой системы присутствуют фрикционные ободки, которые соединены между собой. Не очень надежная система из-за использования дополнительных шарнирных соединений.

• Ленточная.

В конструкцию ленточной тормозной системы входят муфта и барабан. По принципу работы данные тормоза сходи с дисковыми тормозами, только остановка производится с использованием фрикционной ленты и ее воздействия на пружину, которая и обеспечивает остановку механизма.

Обслуживание и эксплуатация тормозной системы тельфера

Любой вид тормоза, используемого в грузоподъемном оборудовании, требует обязательного регулярного обслуживания и ремонта, в противном случае тормоза перестанут гарантировать выполнение своей функции.

При работе тельфера, периодически необходимо производить технический осмотр тормозов, особенно, если подъемный механизм эксплуатируется с высокой интенсивностью и постоянной фиксацией груза в подвешенном состоянии. В процессе ТО нужно очистить механизм от всех накопившихся загрязнений, нанести смазку на предусмотренные для этого поверхности, заменить изношенные детали, проверить достаточно ли рабочих жидкостей в системах оборудования. Также, перед каждым запуском оборудования, необходимо несколько раз протестировать тормоза на срабатывание.
