Замена колдуна на газели

Устанавливаем снаряженный автомобиль на ровной площадке.
Ключом «на 13» отворачиваем гайку оси стойки регулятора и отсоединяем нижний конец стойки от кронштейна балки заднего моста.

Удерживая регулировочный болт ключом «на 10», ключом «на 14» отворачиваем контргайку болта.

Нажимая рукой на витки нагрузочной пружины, утапливаем поршень регулятора и, удерживая его в этом положении.
. ключом «на 10» вращаем регулировочный болт.
. устанавливая расстояние между осью верхнего конца стойки и осью отверстия кронштейна балки заднего моста в пределах 26-36 мм (для автобуса) или 52-60 мм (для других модификаций автомобиля).

Удерживая регулировочный болт, затягиваем его контргайку.

Закрепляем нижний конец стойки на кронштейне балки заднего моста.

После регулировки следует проверить работу регулятора, для чего при скорости 30-40 км/ч на твердом сухом дорожном покрытии энергично нажимаем на педаль тормоза, при этом помощник должен, стоя сбоку, наблюдать за торможением колес. При исправном регуляторе должно наблюдаться небольшое опережение блокировки передних колес относительно задних. Если происходит наоборот, то следует, отвернув контргайку регулировочного болта, отвернуть болт на пол-оборота. Если передние колеса блокируются намного раньше задних, следует завернуть регулировочный болт на пол-оборота и затянуть контргайку.

Газель Соболь. Замена регулятора тормозов

Для удобства вывешиваем заднюю часть автомобиля и снимаем заднее левое колесо (см. «Снятие колес», с. 91).

Сливаем тормозную жидкость из обоих контуров (см. «Прокачка тормозной системы, замена тормозной жидкости», с. 122).

Вынимаем болты из отверстий и снимаем регулятор с кронштейна.

Устанавливаем регулятор в обратной последовательности, заменив уплотнительную шайбу шланга прокачки на новую, после чего прокачиваем тормозную систему (см. «Прокачка тормозной системы, замена томозной жидкости», с. 122).

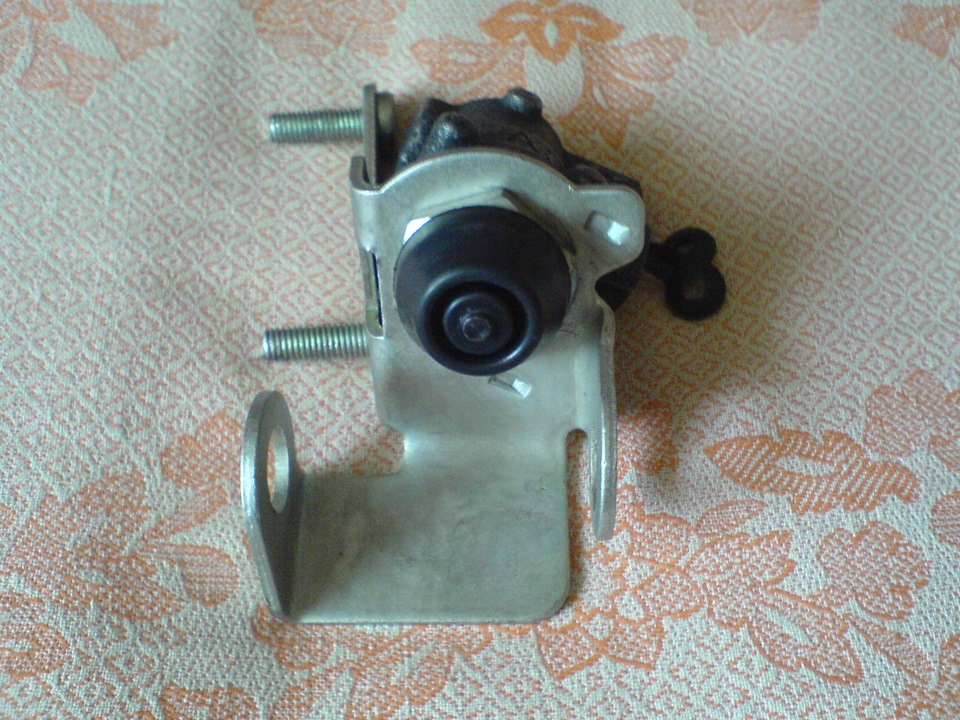

Регулятор давления тормозной системы Соболь (ГАЗ -2752 -2217 -22171)

Регулятор давления (рис. 6.23) корректирует давление тормозной жидкости в заднем контуре в зависимости о г загрузки автомобиля, что предотвращает занос автомобиля при интенсивном торможении

Случайно обратил внимание на пыльник колдуна который был сырым, заметной текучести тормозухи не было, не на колдуне не в бочке, отвернув пыльник увидел там тормозуху…

Советую ухаживать за колдуном, время от время наблюдать за его состоянием, чистить и подрегулировать(по мануалу делается это раз в 30 тыс. км)

Price tag: 635 ₽ Mileage: 122226 km

FakeHeader

Comments 16

а от какой модели?Соболь?срочно надо

Регулятор давления задних тормозов подходит от автомобилей: Газель, Соболь, ГАЗ-66,3307,3308,3309,Москвич 2141(2141-3535010-10), покупать нужно только сам цилиндр, без ГАЗовкого кронштейна.

Извините, а на 2140 тот же регулятор (не считая кронштейна)?

Спасибо. А отличия конструктивные или какие-то еще? Просто думаю, что делать с умершим регулятором на 2140. В продаже вижу только 2141.

Как вариант установить от иномарки, регулятор который ставиться в разрыв магистрали, который просто ограничивает пропуск тормозной жидкости. Поищите здесь на драйве должна быть информация кто то ставил на 2141

У меня абсолютно такие же симптомы с задними тормозами))Надо будет тоже его поменять)))

а патрубок на бензобак тоже менял?какой купил?просто я в заметил что бак пластиковый.

То что старый потек это факт, но он работал, ты же сам сказал что при загрузке тормоза вялые становились(он продавливается болтом под нагрузкой, чтоб жидкость легче шла к задним цилиндрам), это задние цилиндры виноваты и колодки скорей всего, а вернее вся конструкция вцелом, автоподвод уже бы решил многое.

При загрузке он должен увеличивать подачу, чтобы ЛУЧШЕ тормозилось. Сцепление зада то с дорогой увеличивается от массы в багажнике. Вялые — скорей всего последствия увеличения массы автомобиля без работы колдуна.

Не так уж часто приходится колодки подводить. По моему вполне терпимо, остальное можно в порядок привести и без автоподвода. Вариантов (в том числе и альтенативных) много. А автоподвод — кучаа гемора, чтобы заставить его норм работать. Читал же наверно на тиме, про попытки Geyf.

Читайте так же:

Как отрегулировать клапана на приоре 16 клапанной

Немного не понятно. Ты не стал покупать газелевский т.к. дорого, дождался привоза москвичевского (по дешевке), но на нем как не крути написано "ГАЗ" т.е. он газелевский.

Вово))) Я тоже не вкурил)

В магазинах ГАЗ(оригинальных запчастей), АвтоМир за якобы оригинал просят огромные деньги, да, а в москвичёвском отделе оказался тот же самый газелевский колдун(до привоза я об этом не знал), привезённый продавцом из ЮП, но гораздо дешевле, соответвенно переплачивать за точно такую же деталь тем более не было бы смысла, было не к спеху — подождал, и как оказалось не зря…

Регулировка регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
В сегодняшней статье мы с вами подробно разберём вопрос, мучающий многих автовладельцев, а звучит он так: «Как регулировать колдун на автомобилях самарского семейства?». Прочитав, появляется следующий вопрос: «А о каком колдуне идёт речь?» Поясняем! Колдун – народное название регулятора давления тормозов, в статье вы встретите именно это слово.

Примечание!
Вам понадобятся следующие инструменты: гаечный ключ «на 13», плоская отвёртка, короткая проволока либо сверло толщиной «2.0-2.1 мм».

Поделись!
Благодаря колдуну во время экстренного торможения автомобиль не заносит и тормозной путь становится короче. В жизни случаются ситуации, когда приходится резко применять торможение на дороге, например, из-за пешехода, кошки, собаки, резко выбежавших на дорогу. Если такие случаи в вашей жизни имели место, расскажите об этом в комментариях, а главное поделитесь опытом, что необходимо делать в подобной ситуации. Советы из жизни будут очень полезны людям!

Краткое содержание:

Когда необходимо регулировать?
Регулировка колдуна необходима:

Если вы ранее производили работу, связанную со снятием балки задней подвески.
После проведения разных работ, связанных с заменой пружин, с заменой амортизатора и других элементов подвески – проще говоря, любого вмешательства по изменению дорожного просвета.

Примечание!
Неправильно отрегулированный колдун – причина увода в сторону автомобиля во время резкого торможения, а процесс торможения теряет эффективность. Рекомендуем очень внимательно следить за состоянием колдуна.

Регулируем колдун на ВАЗ 2108-ВАЗ 21099

Примечание!
Рекомендуем перейти на статью о местонахождении колдуна (а также много интересного) «Регулятор давления тормозов и зачем он нужен автомобилю?».

1) В самом начале операции загоните автомобиль на смотровую яму и надавите на его заднюю часть, чтобы подвеска у автомобиля встала в среднее положение.

Примечание!
Производить регулировку рекомендуется на разгруженной машине!

2) Далее, воспользовавшись гаечным ключом «на 13», ослабьте болт крепления регулятора к кронштейну рычага.

3) Ослабив болт, вставьте подходящей толщины проволоку (сверло) в зазор, находящийся между рычагом и пружиной рычага (место вставления проволоки в зазор указано красной стрелкой). Но чтобы проволока вошла, в это же время отвёрткой перемещайте кронштейн до тех пор, пока проволока не войдёт в зазор (место перемещения кронштейна отвёрткой указано синей стрелкой).

Примечание!
Толщина сверла/проволоки составляет «2.0-2.1 мм», в противном случае колдун не удастся нормально отрегулировать.

4) И в конце заверните до упора болт, крепящий к кронштейну колдун .

Примечание!
После заворачивания болта не забудьте извлечь проволоку!

Проверка:

Проверка делается после регулировки с целью понять, получилось ли отрегулировать его.

1) В начале обязательно возьмите себе помощника, по-другому никак.

2) Далее найдите безопасную площадку, обязательно ровную.

Примечание!
Мы подразумеваем место, где не ходят пешеходы, не ездят автомобили и не осуществляется выгул животных.

Читайте так же:

Как отрегулировать клапана газель бизнес 4216 видео

3) Попросите помощника покинуть автомобиль, разгонитесь до «40 км/ч» и резко нажмите на педаль тормоза.

Примечание!
Помощник тем временем должен внимательно следить за задними колёсами автомобиля, потому что при резком торможении они должны блокироваться не сразу, а с запозданием. Мгновенно блокируются лишь передние колёса!

Что такое «колдун» и зачем он нужен

Колдун включается в работу в ситуациях резкого торможения, когда машина «клюет носом», а задняя часть наоборот, приподнимается. При этой ситуации устройство временно прекращает подачу тормозной жидкости к задним колесам, тем самым они не блокируются одновременно с передними. Как результат – автомобиль не уходит в занос. Другими словами устройство перераспределяет тормозные усилия в необходимый момент. При неисправности колдуна появляется риск отправить авто в занос или вообще перевернуться при экстренной остановке.

Как проверить работу регулятора

Для тестирования работы потребуется не менее двух человек (водитель и наблюдающий). Водителю необходимо разогнаться на не нагруженном автомобиле по ровному участку автодороги до 60 километров в час, после чего, резко затормозить. В это время наблюдающий должен проконтролировать работу задних колес (блокируются ли они вместе с передними или продолжают крутиться в момент нажатия на тормоз). Если задние колеса блокируются сразу или продолжают крутиться, не реагируя на выжимание педали тормоза, колдун неисправен.

Замена колдуна на ваз 2114

Демонтаж и обратная установка неработающего устройства не вызывает существенных проблем и доступна практически любому. Автопроизводитель рекомендует заменять неисправный регулятор в сборе. Для производства работ вам понадобится:

плоская отвертка;
ключ на 13;
головка на 10 для снятия тормозных патрубков.

Последовательность замены такова:

Обеспечиваем удобный доступ к задней части днища автомобиля (используем подъемник, яму, либо эстакаду).
Находим рычаг привода регулятора. Поднимаем скобу вверх и освобождаем его. В случае возникновения затруднений, воспользуйтесь отверткой, слегка разжав скобу.
Снимаем скобу серьги.
Теперь отсоединяем четыре трубки от корпуса изделия. Для этого необходимо ослабить и открутить гайки креплений. Во избежание вытекания тормозной жидкости, затыкаем (герметизируем) отверстия всех трубок. В дальнейшем, для того чтобы не перепутать места соединений к регулятору, размечаем 4 патрубка различными цветами либо цифрами.
Отворачиваем передний болт колдуна (которым он крепится к кронштейну).
Со стороны кронштейна отворачиваем другой болт.
Снимаем устройство в сборе (вместе с приводом).
После замены изделия, установка осуществляется в обратном порядке.

Учтите, что после обратной установки, крепящую скобу серьги необходимо обжать плоскогубцами. Кроме того, требуется прокачать тормозную систему и отрегулировать устройство для его правильной работы.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Статья в тему: Шинная технология RunFlat

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Самостоятельная развальцовка трубок

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.

Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Замена колдуна на тройник ваз 2114

Среди некоторых автолюбителей популярна такая техническая процедура как замена стандартного регулятора тормозных усилий на так называемый тройник. Причинами такой замены, являются постоянные жалобы автовладельцев на проблемы с колдуном, к примеру: — На изначально неправильную работу нового изделия; — На закисание элемента. В результате отказ или неправильная работа системы торможения; — Другие проблемы.

Читайте так же:

Как отрегулировать фары самостоятельно на камазе

Иными словами, езда с неисправным колдуном чревата последствиями в виде заносов, что во время высокой скорости движения может привести к серьезным авариям и опрокидыванию автомобиля. И наоборот, езда без регулятора тормозных усилий, более безопасна (по сравнению с неисправным регулятором) за счет того, что в торможении участвуют только два передних колеса, задние не блокируются вовсе.

Некоторые автовладельцы просто избавляются от колдуна. В этом случае используются только передние колеса для торможения. Другие автолюбители устанавливают тройник вместо колдуна ваз 2114. Тройник обеспечивает одновременное блокирование, и соответственно равномерное распределение тормозных усилий между четырьмя колесами. У такого подхода есть свои плюсы и минусы.

Минусы использования тройника: — Не комфортное и опасное торможение в условиях зимы (гололеда); — Возможность заноса (в случаях опережения блокировки задних колес по сравнению с передними).

Плюсы: — Более резкие и отзывчивые тормоза; — Меньшая себестоимость детали; — Увеличенный срок службы.

Внимание! Автопроизводитель не рекомендует самостоятельное модифицирование элементов тормозной системы. При неисправности регулятора, стоит произвести его замену и (или) настройку у профессионалов.

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Что такое «колдун» и зачем он нужен

Подробности Категория: Блог о продаже автомобиля Создано: 21 февраля 2019

«Колдун» — что это и зачем он нужен в авто?

Мало кто из владельцев личного транспорта знает о том, что в их машине есть одна важная деталь, которая обеспечивает безопасность транспортному средству. Она совсем незаметная, однако довольно хитрая и нередко бывает коварна. Поэтому неофициально её забавно называют «колдун».

В этой статье пойдёт речь о том, что представляет собой этот «колдун», для чего эта деталь требуется в машине и как именно он работает.

Зачем нужен регулятор тормозных усилий?

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза.

Как отрегулировать колдун на газели

как регулировать колдун ? в какие стороны крутить ? просто задний колеса не тормозят при среднем нажатий на педаль ВАРИАНТА ВЫКИДЫВАТЬ НЕТ ТО ЧЕРЕЗ МЕСЯЦ

Комментарии 36

Моя 24_рка, отлично тормозит без него. так как его там не ставили.

Все проще и лучше на яме, но я и на полу справился ключи (если правильно запомнил) 17-13-12-11-10 откручиваем от моста столйку пружинны, отпускаеь на регуляторе контрагайку и регулируем натяжку пружины чтобы сопротивление оной начиналось за 30-38 милиметра до посадки на место тяги пружины. Сильнее натяжка- быстрее хватает задний мост и наоборот, таков принцып работы колдуна(на сколько нагружена задняя ось…) ясный пень при исправной системе

Регулятор давления тормозов: замена и регулировка

Подробный инструктаж по замене колдуна на автомобилях ВАЗ, а также его регулировку. Пошаговые действия и видео.

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Читайте так же:

Ключ для регулировки рулевой рейки ваз 2110 чертеж

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали. Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего.

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Видео про снятие (удаление) колдуна на автомобиле Рено Логан:

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Видео про регулировку колдуна:

Как регулировать колдун на газели

ЖигулистЪ

Группа: Жигулисты
Сообщений: 261
Регистрация: 2.4.2007
Из: Питер, Приморский р-он
Пользователь №: 53
Машина:ВАЗ 2106
Цвет:Рубиновый
Год Выпуска: 1995
Спасибо сказали: 0 раз

Misha065

Просмотр профиля

Отъявленный ЖигулистЪ

Группа: Жигулисты
Имя: Михаил
Сообщений: 3851
Регистрация: 4.12.2007
Из: Москва ЮВАО и САО
Пользователь №: 1766
Машина:ваз21065/cia ceed sw
Цвет:снежинка/space blue
Год Выпуска: 1998/2013
Спасибо сказали: 18 раз

SaFF-06

Просмотр профиля

ЖигулистЪ

Группа: Жигулисты
Сообщений: 181
Регистрация: 14.10.2007
Из: ПИТЕР
Пользователь №: 1389
Машина:Ваз 2106
Цвет:Белый
Год Выпуска: 1978
Спасибо сказали: 0 раз

Читайте так же:

Как отрегулировать клапана на уаз 469 в два приема

Шахид Магамедов

Просмотр профиля

Матерый ЖигулистЪ

Группа: Жигулисты
Имя: Александр
Сообщений: 2377
Регистрация: 1.8.2007
Из: Город Герой Ленинград
Пользователь №: 980
Машина:nissan patrol
Цвет:Серебристый
Год Выпуска: 2013
Спасибо сказали: 23 раза

Санек987

Просмотр профиля

ЖигулистЪ

Дядя Ваня

Просмотр профиля

Жигулеша

Группа: Жигулёнок
Сообщений: 488
Регистрация: 7.6.2007
Пользователь №: 348
Машина:ВАЗ 2106
Цвет:синий
Год Выпуска: 2002
Спасибо сказали: 0 раз

Нужен,очень нужен. Если его убрать машину при торможении(особенно резком) заносить будет.
Я на льду вчера проверял. Немного разогнался и по тормозам(резина шипованная). Следы от шипов от всех четырёх калёс остался.

SaFF-06

Просмотр профиля

ЖигулистЪ

как уже писали: Эффективность барабанных тормозов немного ниже, да и структура ГТЦ такова, что сначала жидкость идет в передний контур, а только потом в задний
из этого следует что перед как хватал раньше с калдуном так и будет хватать раньше без него! А то что зад заносит как раз от того что перед уже схватился а зад еще катица!! Так что можешь выкинуть калдуна) В конце канцов не понравиться купишь и паставишь новый)

Дядя Ваня

Просмотр профиля

Жигулеша

Не буду спорить. Я смотрел по НТВ передачу, там как раз рассматривался вопрос про то, как всё это дело работает. Многие умельцы "задирают зад", и результат на лицо 🙂 Машину при торможении стало заносить.
И дело как раз в НЁМ. Попробуйте уберите сей девайс, и будет Вам "СКАТЕРТЬЮ ДОРОГА". Наверно не дураки его ставили. Не надо решать проблему головной боли отрубанием головы.

Ездок

Просмотр профиля

ЖигулистикЪ

Группа: Жигулёнок
Сообщений: 20
Регистрация: 15.8.2007
Пользователь №: 1047
Машина:ВАЗ-21061
Цвет:светло-бежевый
Год Выпуска: 1990
Спасибо сказали: 1 раз

Сильно помогает при торможении в повороте, без колдуна увод обеспечен

Misha065
