Устройство для регулировки клапанов ваз 2109

Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

приспособление для регулировки
трещотка и головка на 10
длинногубцы или пинцет
отвертка крестовая
набор щупов плоских
регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).

А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

вывешиваем переднее колесо
ставим рычаг КПП на четвертую передачу
и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

Всем привет! Вот уже месяц прошел как провел регулировку, но только сейчас добрался сделать запись. На сайте уже есть большое количество подробных и грамотных статей по этому поводу, поэтому в тонкости процедуры вдаваться не буду.
Ознакомившись с информацией в интернете и доступной литературе, я начал подготовку к регулировке. Хотелось сделать самостоятельно, ради практики и уверенности в результате. Кто же еще сделает это для машины с такой любовью? =)
Голыми руками здесь не обойтись, желательно иметь набор инструмента для регулировки, он не дорогой впринципе, но можно и изготовить если есть желание и возможность. Я выбрал второй вариант. Чертежи из "зарулевской" брошурки привожу ниже.

Лично я изготовил только "топорик" для удержания — очень полезная штука, рекомендую. Отлетел он только один раз (криво поставил, сам виноват). Приспособление для утапливания стаканчика с шайбой успешно заменил толстой отверткой.

Самый важный момент — измерения. Толщина регулировочных шайб под толкателем распредвала в моем случае была на 0,04 — 0,05 мм меньше указанной на них. Всему виной очевидно износ. Новые шайбы при покупке тоже обязательно нужно мерять микрометром, разброс толщины примерно +/- 0,03 мм от номинала, а это значит можно не попасть в допуски. (0,2 +/- 0,05 для впускных, 0,35 +/- 0,05 для выпускных). Очень хорошо когда у продавца шайб много, можно выбрать необходимые достаточно точно.

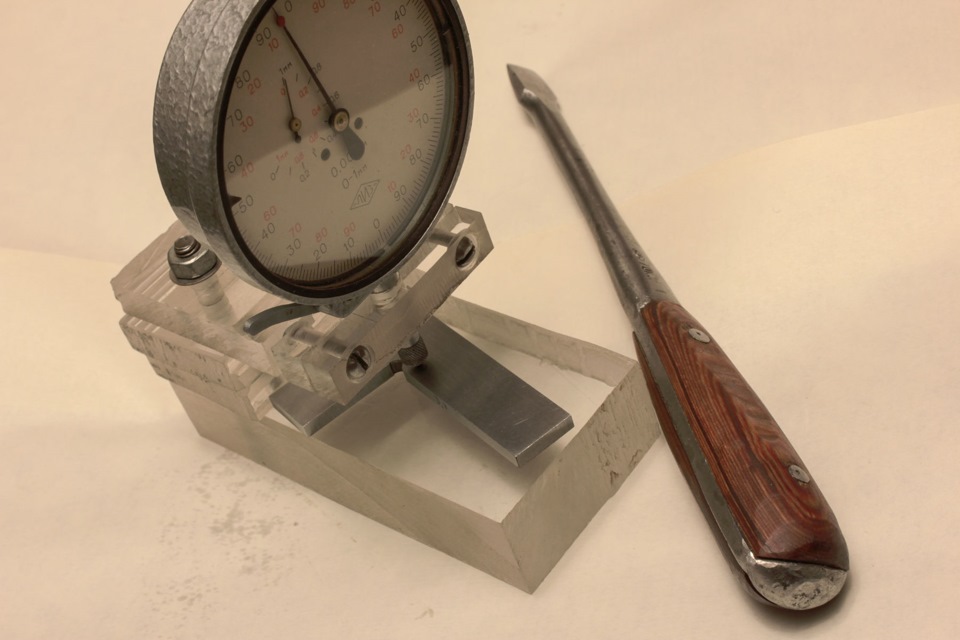

Микрометра у меня нету, пришлось искать выход из положения. Дома без дела валялась старая индикаторная головка 60-х годов, и настал ее час. Из оргстекла на скорую руку собрал подставку-фиксатор. Головка имеет предел измерений 1мм, поэтому измерения ведутся от "эталонной" пластинки (нашел на работе уголок), толщиной ровно 3,7мм. Опираясь на нее, устанавливаю прибор на 0, и заменяю пластинку регулировочной шайбой и определяю, на сколько она тоньше эталона)))) Точность — до тысячной.

По результатам измерений, из допусков выпали 3 клапанных зазора. Утром следующего дня купил регулировочные шайбы, прокладку клапанной крышки, "грибки", герметик. Заодно прихватил шланг вентиляции картера толстый, шланг бачек-термостат (старые потрескались), хомуты новые.
Раз уже крышка была снята, промыл сеточки маслоотделителя. Все собрал, закрутил. Результатом доволен.

С регулировкой зазоров оказалось все очень просто, не бойтесь делать это самостоятельно!
Всем удачи и спасибо за внимание!

Ознакомившись с особенностями регулировки моторов ВАЗ можно выполнять некоторые виды работ самостоятельно. Регулировка клапанов ВАЗ 2109 своими руками одна из самых простых процедур.

Порядок регулировки клапанов на ВАЗ 2109.

Особенности регулировки

На двигателях первых выпусков Жигули 2109 применялся цепной привод распредвала. Это была более надёжная конструкция. Однако повышенная шумность и необходимость постоянных регулировок натяжения цепи из-за её износа привели к появлению ремённого привода распредвала. Шум при работе двигателя уменьшился, отпала необходимость в регулировке натяжителя.

Недостаточный ресурс работы плоскозубых приводных ремней у Лада 2109 ( 40–50 тыс. км ) и несоблюдение сроков технического обслуживания приводили к обрыву ремня.

Это вызывало серьёзные поломки двигателя, иногда и полное разрушение из-за встречного движения поршней и клапанов.

Решением проблемы стало изменение формы верхней части поршня с применением углублений под клапаны. При ремонте и регулировках двигателя Lada 2109 следует учитывать это конструктивное различие старых двигателей и более современных. Устанавливая головку блока цилиндров, особенно важно тщательно выставлять распредвал и коленвал и не допускать их раздельного проворачивания.

Особенности головки блока цилиндров ВАЗ 2109.

Как правильно регулировать клапаны

Для компенсации термических расширений клапанов двигателя предусмотрен конструктивный зазор 20 сотых миллиметра для впускных, для выпускных – 35 сотых мм, с погрешностью 5 сотых мм.

Как правило, регулировка клапанов ВАЗ 2109 производится после капитального ремонта двигателя или при появлении характерного стука, «цоканья». Также периодичность регулировки клапанов может определяться пробегом – её выполняют через каждые пройденные автомобилем 30 000 км. Проводить её можно, обратившись к специалистам, хотя вполне реально сделать и без СТО.

Для чего регулируются клапана

Слишком малый зазор между кулачками и толкателем клапана не позволяет ему полностью закрыть полость цилиндра — это приводит к снижению компрессии и может вызвать прогар клапана. Зазор больше номинального затрудняет наполнение полости цилиндра топливной смесью и удаление выхлопных газов, что приводит к потере мощности двигателя.

Для правильной регулировки клапанов замер и регулировку следует производить на остывшем двигателе (температура ниже +20 градусов).

Подготовительные работы

Перед началом работ по регулировке клапанов на Девятке своими руками необходимо приготовить все необходимые инструменты. При этом не получится обойтись без:

набора гаечных ключей, отвёртки и пинцета;
измерительного щупа;
регулировочных шайб;
специального приспособления для регулировки клапанов;
прокладки крышки клапанов или герметика.

Читайте так же:

Регулировка газового оборудования ловато на авто

Подготовительные работы перед регулировкой клапанов.

Автомобиль необходимо установить на ручной тормоз. Для возможности проворачивать коленвал вывесить с помощью домкрата одно из передних колёс и включить передачу ( 4-ю , 3-ю , но лучше всего 5-ю ).

Отсоединить от крышки клапанов все патрубки. Демонтировать корпус воздухоочистителя, отсоединить от карбюратора тросики приводов заслонок. Для облегчения проворачивания коленвала выкрутить свечи.
Отвернуть 2 гайки, демонтировать крышку и очистить верхнюю часть ГБЦ от остатков масла.
Снять переднюю крышку ремня ГРМ.
Выставить поршень 1-го цилиндра в ВМТ такта сжатия. Для этого нужно провернуть вывешенное колесо, совмещая метку на шкиве распредвала с меткой на задней крышке плоскозубого ремня.

Контроль правильности установки поршня в нужное положение осуществляется через смотровое окошко картера сцепления.

Технология и порядок регулировки клапанов

Для автолюбителя, уже сталкивавшегося с ремонтом отечественных автомобилей, методика регулировки не покажется слишком сложной.

Впускные клапана – №2,3,6,7 по ходу от ремня привода распредвала, выпускные – №1,4,5,8 .

Регулировка зазоров клапанов производится по порядку работы цилиндров.

Для удобства работы размечаем шкив распредвала дополнительными метками через 90 градусов по кругу. При повороте распредвала на 90 градусов коленвал делает оборот на 180 градусов. Следующий поршень по порядку работы выходит в верхнюю мертвую точку такта сжатия.

Совместив метки на шкиве и задней панели кожуха ремня ГРМ, провернуть распредвал ещё на 2–3 зубца шкива (по часовой стрелке) ключом на 17, захватив гайку крепления шкива. Так кулачки распредвала полностью отойдут от толкателей.
С помощью щупа для регулировки клапанов измеряем зазоры – он должен перемещаться между кулачками и толкателями с лёгким усилием.

Номинальный размер зазоров клапанов.

Если зазоры не соответствуют номинальным размерам, произвести следующие действия.

Приспособление для регулировки зазоров клапанов установить на шпильки корпуса подшипников распределительного вала.
Повернуть толкатель отверстием к себе. Рычагом приспособления утопить толкатель до упора и установить фиксатор.
Длинным и острым предметом поддеть регулировочную шайбу и извлечь пинцетом или длинногубцами. На нижней части шайбы нанесена её толщина.

Для подбора толщины новой устанавливаемой регулировочной шайбы использовать следующую формулу расчёта регулировки клапанов:

Н = А + (В – С), где
Н – толщина устанавливаемой шайбы,
А – толщина демонтированной шайбы,
В – результат замера зазора,
С – требуемый зазор.

Новую шайбу выбранной толщины установить на место замаркированной стороной вниз, извлечь фиксатор и снова измерить зазор. Операцию повторять до получения зазора требуемого размера.

Тот же порядок регулировки клапанов соблюдается и для остальных цилиндров по порядку их работы.

Как отрегулировать клапана на ваз 21099 карбюратор

Регулировка клапанов на ВАЗ 21099 инжектор и карбюратор предусматривает компенсацию теплового расширения. Для этого создается зазор между распредвалом и торцом. Если показатель высокий, тогда зазор не откроется на 100%, при меньше необходимого — закроется.

Основные показатели
Поэтапная работа

Основные показатели

Мастер выполняет регулировку

Перед тем как приступить к регулировке клапана ВАЗ 21099 инжектор либо карбюратор, необходимо учесть, что зазор измеряется только на холодном моторе. Отрегулируйте клапаны с помощью подбора толщины специальных шайб.

Каждый владелец ВАЗа, включая девятку карбюратор, должен знать, что расположенные от привода распредвала 1-й, 4-й, 5-й и 8-й клапаны считаются выпускными, а 2-й, 3-й, 6-й и 7-й — впускными. Регулировка клапанов девятки карбюратор начинается с выкручивания свечей зажигания. Отрегулируйте их и затем проворачивайте коленвал.

Для простого и быстрого демонтажа регулировочной шайбы в первом агрегате предусмотрены пазы. Регулируем клапаны только после просчета толщины нового изделия. Этот показатель можно рассчитать по формуле: H=BA-C, где

А — зазор;
В — толщина снятой шайбы;
C — номинальный зазор;
H — толщина устанавливаемой шайбы.

Допускаемый предел зазора +0,05 мм. Коленвал поворачивается по часовой стрелке и выполняется регулировка на девятке с помощью набора ключей, соответствующей шайбы и специального приспособления.

Вернуться к оглавлению

Поэтапная работа

Как работают клапаны

Регулировка клапанов 21099 карбюратор начинается с отворота гайки, которая крепит крышку фильтра. Затем снимается шайба, отсоединяется 4 зажима. После снятия крышки фильтр демонтируется.

Затяжка хомутов ослабляется. Шланги с патрубков снимаются, а гайки отворачиваются. Затем со шпилек демонтируется корпус фильтра. От шланга отсоединяется держатель, изготовленный из прочной пластмассы. Отворачивается гайка, снимается кронштейн. При этом последний агрегат должен висеть на соответствующем тросе. После отворота 2 колпачковых гаек удаляется масло из верхней части ГБЦ.

Приспособление, предназначенное для утопления толкателей, устанавливается на специальные шпильки. Для его фиксации используют гайки. Крышка привода снимается после отворота 3 болтов. Затем на 40-50° поворачивается коленвал. С помощью щупов измеряются зазоры 1-го, 2-го, 3-го и 5-го клапанов. При отличии этого показателя от номинальной величины потребуется утопить толкатель данного агрегата, нажав на ручку определенного приспособления.

Одновременно устанавливается фиксатор. Затем применяемый агрегат отводится от толкателя с помощью регулировочной шайбы. Рекомендуется записать на бумаге ее толщину. Данный показатель указан на одной из сторон детали. Если он не виден, тогда потребуется измерить шайбу при помощи микрометра. В толкатель устанавливается новая деталь соответствующей толщины. Монтируется шайба надписью вниз. Затем толкатель утапливается аналогичным приспособлением, убирается фиксатор.

Следующий шаг заключается в проверке зазора. Если показатель соответствует номинальному значению, тогда поворачивается коленвал на 1 оборот и регулируются зазоры 4-го, 6-го, 7-го и 8-го клапанов в соответствующем порядке. По завершении этой процедуры в верхнюю часть ГБЦ заливается масло.

Заключительный шаг предусматривает установку демонтированных агрегатов. Далее вворачиваются свечи зажигания. Вышеописанную работу можно проводить своими руками, учитывая схему регулировки клапанов ВАЗ 21099. В противном случае рекомендуется обратиться за помощью к автомеханикам.

Регулировка клапанов на ВАЗ 2109 своими руками

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис, даже при такой довольно несложной операции, как регулировка тепловых зазоров клапанов. На самом же деле эта работа не так уж сложна и ее можно сделать своими руками. Для этого достаточно лишь иметь следующий набор инструментов и приспособлений, список которых приведен ниже:

Ключ на 10 для снятия клапанной крышки и кожуха ремня ГРМ
Домкрат
Длинногубцы или пинцет
Приспособление для регулировки клапанов ВАЗ 2108-09
Плоская и крестовая отвертки
Необходимые регулировочные шайбы
Набор щупов

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов.

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.

Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Фото отчет проведенного техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):

Читайте так же:

Как регулировать клапан ваз 21074 инжектор

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы:

После этого смотрим на ее размер, который указан на задней ее стороне:

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

ВАЗ 21099 | Регулировка зазоров в приводе клапанов | Лада

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

1 – зубчатое колесо распределительного вала 2 – шкив генератора 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле: H = B + A – C , где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм; H – толщина новой шайбы, мм.

Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.

Регулировка тепловых зазоров клапанов

приспособление для регулировки
трещотка и головка на 10
длинногубцы или пинцет
отвертка крестовая
набор щупов плоских
регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

снять крышку клапанов
выставить ГРМ по меткам

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

вывешиваем переднее колесо
ставим рычаг КПП на четвертую передачу
и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Выполняем регулировку клапанов ВАЗ 2109

Процесс под названием регулировка клапанов автомобиля относится к тому виду модернизации автомобиля, который человек сможет осуществить самостоятельно. Регулировка клапанов нужна, и как правило, происходит после ремонта двигателя, или же после того, как была снята головка цилиндров.

В случае, когда вы снимаете головку цилиндров, то прокладку, которая там присутствует, стоит выбросить, потому что во второй раз ею пользоваться недопустимо. И именно по этой причине нужно будет поставить другую прокладку. Важно учесть – когда ставится новая прокладка и головка цилиндров затягивается, возникает необходимость в обязательном порядке регулировать клапаны автомобиля.

Еще регулирование клапанов вполне может понадобиться в случае, если автомобиль прошел обкатку, либо после выпуска, либо после ремонта. Если вы решите не регулировать клапаны в каком-то случае, то вы должны понимать, это приведет к плохим последствиям. Например, некоторые детали автомобиля будут быстро ломаться, и приходить в негодность, в первую очередь, это детали газораспределения.

А если быть конкретным, то на автомобиле Ваз 2109 будут ломаться вал для газораспределения, шайбы для регулировки и клапан. Так же в случае того, что вы услышали цокот в верхней части двигателя вашего автомобиля – это означает, что вам нужно побеспокоиться о головках цилиндра.

Читайте так же:

Задний редуктор уаз 452 регулировка

Подготовительные работы

Каких-то особенных инструментов этот тип работы не потребует. Но некоторые инструменты, которые соответствуют данной работ, все же должны присутствовать. В первую очередь, вам понадобятся наборы ключей, гаечных и рожковых, запасные прокладки для крышки клапанов, несколько ключей соответствующих размеров, а так же щупальца, которые произведены специально для этого вида деятельность. Толщина их должна составлять 0,15 миллиметров.

Регулировка и настройка

Регулировка клапанов происходит в четыре этапа в двух клапанах автомобиля Ваз 2109. Из этого видео, вам станет ясно, как следует выполнять регулировку клапанов ВАЗ 2109. Приятного просмотра!

Процесс регулировки клапанов распределяется на 13 пунктов:

В первую очередь, мы открываем крышку ГРМ, она присутствует для того, чтобы защитить всю систему. Крышка расположена в левую сторону от двигателя. Чтобы снять её, вам потребуется открутить небольшое количество винтов.
После снятия крышки ГРМ вам так же потребуется снять трубки с клапанной крышки и открутить кронштейн. Для всего этого действия вам потребуется открутить пару гаек и снять крышку клапанов. В случае того, если у вас не выходит снять данную крышку, то вам нужно будет полностью убрать карбюратор.
В этом этапе вы должны будете выкрутить свечи из мотора автомобиля. Тут вы должны быть предельно аккуратными. Выверните свечи на половину, затем очистите их от грязи и следите, чтобы никакой мусор не попал в цилиндр. Затем используйте обыкновенный шприц, чтобы убрать масло из блока.
Далее вам нужно будет уравнять метку с показателем на шкале, которая находится на распредвале. Эта метка располагается на поверхности, которая находится сзади крышки. Проверить все, что вы сделали, будет довольно-таки просто, поможет в этом окно, которое находится на КПП.
Следующим шагом будет небольшое оригами. Вам нужно будет из листа бумаги вырезать квадрат, с размерами восемь на восемь сантиметров. По центру этого квадрата из бумаги вы должны сделать дырку. Дырка в бумаге должна быть такого размера, чтобы этот квадрат мог с легкостью садиться и прикрепляться на болт, который располагается на шкале распредвала. Угол квадрата, который вы сделали из бумаги, нужно расположить так, чтобы бумага была лицом к шкале распредвала. В этом случае вам отлично поможет фломастер или же маркер, чтобы отметить полоски, которые должны располагаться четко параллельно углам квадрата из бумаги, углов должно быть три. В общей сложности должно будет получиться три угла;
Далее вам будет необходимо поворачивать распредвал, следуя по часовой стрелке, и повернуть нужно будет всего на несколько зубьев. Во время выполнения этого процесса важно быть предельно аккуратным, так как поворот должен быть последовательным углу коленвала, который составляет от сорока до пятидесяти градусов. Советуем вам при поворачивании распредвала использовать ключ на семнадцать, но не забудьте так же взять болт того же распредвала.
Следующий шаг – определение расстояния, которое составляет между шайбой для регулировки и кулачком, потому что регулировка клапанов в себе подразумевает полное изменение между первыми и третьими клапанами. Далее вам нужно внимательно проверить все зазоры во всех клапанах автомобиля Ваз 2109. А дальше нужно повернуть распредвал до следующей отметки, которую вы оставили маркером. Далее так же поверните на два или же три зубья. Если же у вас что-то не сходится, советуем вам один прибор на крышке клапанов. Чтобы сделать это, вам нужно будет утопить то, что толкает клапаны и прикрепить прибор гайками.
Далее проворачивайте толкатель, пока он не будет смотреть в наружу. Это поспособствует тем, что вы сможете без всяких проблем извлечь шайбу для регулировки. Так же рекомендуем вам где-то пометить зазор клапана с его непосредственным номером.
Пользуясь тем прибором, который вы установили, утопить клапан и конечно же зафиксировать его. Шайбу для регулировки советуем поддеть с помощью отвертки и извлечь через прорез. На шайбе, на задней её стороне написано размер, его так же нужно где-то пометить. Обратно шайбу поставить вам нужно будет цифрами вниз, потом вдавить её толкателем и, самое главное, нужно проверить, правильно ли она сидит. Ставим вас в известность, что шайба должна вращаться свободно, без всяких помех.
В этом этапе потребуется замерять все клапаны автомобиля и провернуть распредвал на пару зубьев, а если быть точнее, то до следующей отметки. Далее отчистите шайбу.
Во время непосредственной регулировки шайб вам будет необходимо проверять щупы.

Советы по выполнению

В том случае, если вы неправильно отрегулировали клапаны или же их вообще не отрегулировали, то вас и ваш автомобиль ждут большие проблемы.

Ваз 2107 тюнинг, своими руками. Что нужно и как сделать ,подскажет уникальная и очень полезная статья на нашем сайте.
Сделать тюнинг салона ОКА, очень просто! Не верите? Зайдите в эту статью и мы докажем вам, что это возможно. Какие габариты автомобилей Газель, можно узнать отсюда. Особенно рекомендуется тем, кто не может понять, как измерить габариты.

Как ни странно, но больше всего пострадает владелец машины, то есть водитель, потому что автомобиль начнет сжигать больше топлива, чем раньше и, самое главное, он потеряет основные характеристики в скорости и динамики. Может быть, сейчас кто-то подумал, что ничего в этом страшного нет, но еще это не самое страшное, что может существенно повлиять на полную характеристику автомобиля.

А вот поломка клапанов или же их износ может привести к поломке газораспределения. Если же вы желаете себе и вашему автомобилю добра, то регулировка клапанов, как и все остальное в вашем автомобиле, должно происходить в то время, в которое и положено, а самое главное, все должно быть правильно.

Человек, который проводит данную операцию, должен понимать и знать, что он делает. Если же вы будете производить данную операцию один, то вам нужно будет перед началом прочитать и хорошо изучить теорию, а только потом переходить непосредственно к практике.

Как отрегулировать клапана на ваз 21099 инжектор

приспособление для регулировки
трещотка и головка на 10
длинногубцы или пинцет
отвертка крестовая
набор щупов плоских
регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

Читайте так же:

Наиль порошин регулировка карбюратора ваз 11113 ока

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

вывешиваем переднее колесо
ставим рычаг КПП на четвертую передачу
и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Остались какие-то вопросы, задавайте, попробуем решить вместе!

Здравствуйте, дорогой читатель блога RtiIvaz.ru! В этой статье рассмотрим способы замера зазоров клапанов ВАЗ 2109 и методы регулировки. В процессе эксплуатации автомобиля, особенно при сильных нагрузках на двигатель, иногда вдруг появляются цокающие звуки. Чаще всего это происходит вследствие износа кулачков распределительного вала и торцов стержней деталей газораспределительного механизма, которые находятся в головке блока цилиндров. Значит, пришло время заняться очередной приятной работой, а именно: регулировкой зазоров газораспределительного механизма! Для начала рассмотрим, как выглядит эта деталь газораспределительного механизма: Впускные и выпускные клапаны.

Впускные клапаны служат для подачи воздушно-топливной смеси (в случае карбюраторного двигателя). А если двигатель инжекторный, то они служат для подачи воздуха. Топливо, в таких двигателях дозировано подают форсунки.

По конструкции клапаны впускной и выпускной системы имеют некоторые отличия. Эти отличия заключаются во внешнем виде и в материале, из которых они изготовлены! Для впускной системы требования к качеству материала не столь жёсткие.

А вот в выпускной системе присутствуют высокие температуры, поэтому эти детали изготовлены с применением жаропрочных материалов.

На нижеследующем рисунке мы рассмотрим, из чего же состоит вся эта система:

Как вы видите, основную роль в газораспределительном механизме имеют следующие детали:

Распределительный вал с кулачками.
Клапаны впускные и выпускные.
Регулировочные шайбы.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Смотреть видео

Регулировка тепловых зазоров клапанов(ГРМ)Ваз 2108, 2109, 21099

Рис. 1.Утапливание толкателей клапанов при замене регулировочной шайбы:

1 – приспособление;
2 – толкатель

Рис. 2. Фиксирование толкателей клапанов при замене регулировочной шайбы:

1 – фиксатор;
2 – регулировочная шайба

Замер и регулировку зазоров клапанов(ГРМ)Ваз 2108, 2109, 21099 проводим на холодном двигателе.
Выводим наконечник троса привода дроссельной заслонки из кронштейна .
Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111) и снимаем его.

Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картера.

Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картера.

Снимаем шланги со штуцеров клапанной крышки.

Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083).
Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров.

В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.

Снимаем крышку с прокладкой.

Снимаем переднюю крышку ремня привода ГРМ .
Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ .
Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала).
В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.

Читайте так же:

Регулировка карбюратора к151в пекар на уаз

Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.
Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
Нажимая вниз рычаг приспособления, утапливаем «клыком» толкатель и устанавливаем между краем толкателя и распределительным валом фиксатор который удерживает толкатель в нижнем положении.

Пинцетом через прорезь в толкателе поддеваем и извлекаем регулировочную шайбу .

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.
Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с лезвием шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель.

Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:

Н = В+(А–С), мм,
где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.
Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов в последовательности, указанной в таблице:

Регулировка клапанов ВАЗ 2108 — 2115 своими руками —

Для исправной работы двигателя любой машины необходимо правильное функционирование всех его частей и деталей. Не последнюю роль играют и клапана цилиндров, которые отвечают за своевременный впуск и выпуск газов в камеру сгорания. Корректная работа клапанов в первую очередь зависит от зазора, который должен быть между штангой толкателя и кулачком распредвала. При отсутствии зазора велика вероятность, что клапан не закроется до конца, что приведет к разгерметизации камеры сгорания. Это приводит к потере мощности мотора и выгоранию выпускных клапанов. Другая крайность – слишком большой зазор. При такой ситуации опять же мощность двигателя падает, к тому же появится большой грохот из-за того, что в цилиндр не попадает достаточного количества воздуха. Для предотвращения подобных дефектов рекомендуется сделать регулировку клапанов.
Продукт отечественного автопрома отличается тем, что эти автомобили очень просты в обслуживании. Если возникают проблемы с работой двигателя, то регулировка клапанов ВАЗ 2108 — 2115 решает проблему моментально. Не обязательно везти машину в автосервис, ведь регулировку можно сделать и самому без специальной подготовки.

Необходимые инструменты

Для быстрой и качественной регулировки клапанов необходимо приготовить следующий набор инструментов:

Все инструменты легкодоступны, их можно легко найти в любом автомагазине. Чтобы регулировка клапанов ВАЗ 2109, 2108 либо 21099 не остановилась в середине процесса подготовьте все инструменты, без них очень тяжело что-либо сделать.

В первую очередь перед регулировкой нам нужно найти сами клапана. Чтобы их найти снимается головка блока цилиндров. Под головкой вы увидите распредвал с кулачками, а под ними можно увидеть регулировочные шайбы. Под шайбами находятся толкатели, которые толкают непосредственно сами клапана, их всего восемь штук. Регулировка зазоров производится с помощью регулировочных шайб. На представленном фото можно увидеть кулачки распредвала и шайбы помеченные стрелочками, а под стрелками номерное обозначение клапанов. По этим номерам и будет производиться регулировка, поэтому эта фотография может еще не раз пригодиться.

Нужно иметь в виду, что перед снятием головки блока цилиндров нужно запастись новой прокладкой. Часто бывает, что старая прокладка крышки рвется или сохнет и приходит в негодность.

Под крышкой видны 1 центральный и 2 боковых болта, их нужно будет открутить с помощью гаечного или накидного ключа. Открутив болты, нужно будет снять пластиковую крышку и убрать в сторонку. Затем приглядевшись можно обнаружить две метки, которые нужно совместить. Первая метка находится на шкиве распределительного вала, а вторая метка на задней крышке. Методов совмещения много, но мы возьмем наиболее простой. Нам нужно приподнять одно переднее колесо и включить четвертую скорость на коробке передач. Затем нужно проворачивать колесо, имитируя ход вперед, колесо проворачивают до смещения меток.

Сместив метки нужно взять чистую тряпочку протереть масло и очистить все, рядом с толкателями клапанов, это делается для удобства в процессе работы. После того как все будет чистым нужно прокрутить коленчатый вал двигателя (не распредвал) примерно на 40-50 градусов. Такой угол прокрутки дает нам зазор между кулачками распредвала и штангой толкателя, который мы будет проверять. В этом случае нам удастся проверить только клапана под номерами один, два, три и пять. Проверяем зазоры у этих клапанов с помощь специального щупа и микрометра. Измеряется зазор вставлением щупа в промежуток между кулачками и шайбой. На фото они отмечены красной и синей стрелками соответственно.

Потом коленчатый вал проворачивается еще на 360 градусов, после чего становится возможным проверить зазоры оставшихся клапанов под номерами четыре, шесть, семь и восемь. Делается это идентичным способом. Следует знать, что зазоры выпускных клапанов должны быть на уровне 0.35+0.05, а впускных 0.2+0.05 миллиметров. При этом необходимо выучить цифровые значения и тех и тех клапанов. Номера один, четыре, пять и восемь – это выпускные клапана, а остальные соответственно впускные.

Четвертый шаг

Как было указано ранее регулировка клапанов ВАЗ 21099 и идентичных моделей производится при помощи шайб. На самой шайбе при внимательном осмотре можно обнаружить надпись, которая указывает на ее толщину. Вытащив старую нужно методом расчетов подобрать новую шайбу, что получается сделать не сразу. После того как вы проверили все клапана, нужно выбрать те у которых слишком большой зазор. Вытащив одну шайбу, смотрим на показатель ее толщины и определяем впускной или выпускной это клапан. Затем показатель толщины шайбы прибавляем к толщине зазора, который мы определили. Например, возьмем выпускной клапан, у которого зазор оказался 0.45, а на самой шайбе написано 3.8 миллиметра. В результате получаем 4.25, от которого вычитываем требуемый зазор для выпускных клапанов, то есть 0.35 миллиметра. Таким образом, мы определили толщину в 3.9 миллиметра – такой должна быть новая шайба.

Для того чтобы вытащить шайбу особого мастерства не нужно. С помощь щипцов нужно зафиксировать шайбу и отверткой надавить на толкатель и вынуть шайбу. А ставить ее еще проще. После замены обязательно нужно проверить результат повторными замерами.

голоса

Рейтинг статьи
