Регулировка клапанов на 150-кубовом скутере

Регулировка клапанов на 150-кубовом скутере

Если вы решили купить скутер 150 кубов, вам нужно не только выбрать подходящую модель, но и разобраться в ее обслуживании. От качества ТО зависит работа мопеда. И одним из ключевых элементов обслуживания является регулировка клапанов на 150-кубовом скутере. Так давайте разберемся, когда нужно проводить и как выполнять эту процедуру.

Зачем нужна настройка зазоров клапанов на скутере 150 куб. см?

Клапаны мопеда отвечают за подачу топливной смеси в камеру сгорания и отвод отработанных газов. При этом компоненты постоянно греются из-за высоких температур. Это приводит к тому, что железо расширяется, сбивает настройку узла и не дает клапану полностью закрыться.

Из-за этого в камеру поступает меньше топлива, ухудшается вентиляция системы, а толкатель быстрее изнашивается. Все это негативно сказывается на динамических качествах байка, его мощности и расходе бензина.

Настройка зазора клапанов необходима, если 150-кубовый скутер:

  • Не заводится или с трудом запускается.
  • Начал глохнуть на холостых оборотах или во время езды.
  • Не набирает максимальную скорость.
  • Потребляет больше бензина.
  • Начал стучать в районе ГРМ.

Также регулировку системы нужно выполнять при ТО мотороллера, его обкатке или после замены поршневой группы (через 500 км пути). В идеале настройка должна осуществляться каждые 3-3,5 тыс. км.

Подготовка к регулировке клапанов 4-тактного 150-кубового скутера

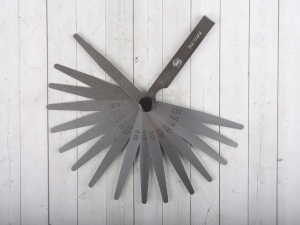

Из инструментов райдеру потребуется только отвертка, пассатижи, торцевой (на 10) и рожковый (на 8 и 9) ключи, тара для сбора отработанного масла. Также для настройки зазоров потребуется комплект щупов. Купить их можно практически в любом автомагазине.

Подготовить нужно и сам мотороллер. Для начала найдите сухое закрытое помещение, чтобы в систему не попала влага или пыль. После этого установите мопед на подножку и почистите мотор от грязи (пыли, масла и т. п.).

Примечание: Двигатель байка должен быть холодным, поэтому выполнять настройку клапанов нужно минимум через час после последней поездки.

Настройка клапанов на 150-кубовом скутере

Чтобы выполнить настройку, водителю нужно добраться до головки цилиндра. Для этого может понадобиться снять верхнюю часть сидения или отсоединить некоторые пластиковые детали (в зависимости от модели мопеда). После этого нужно убрать защитный кожух и открутить головку. Таким образом вы получите доступ к двум клапанам, цепи ГРМ и звездочке с отметками.

Затем вам следует:

  • Установить поршень в ВМТ (верхняя мертвая точка). Для этого снимаем кожух, накидываем на гайку ключ и крутим коленчатый вал до тех пор, пока поршень не займет самое верхнее положение. При этом две полоски на звездочке должны находиться параллельно цилиндру.
  • Совместить букву «T» на роторе с отметкой на картере. Чтобы совместить метки, нужно ключом прокручивать маховик.
  • Взять щуп на 0,05 мм и вставить его между впускным клапаном и болтом. Пластина должна с усилием входить в отверстие. Если зазор слишком большой или маленький, отрегулируйте его при помощи болта.
  • Закрутить контргайку.
  • Взять щуп на 0,01 мм и проделать аналогичную процедуру с выпускным клапаном.
  • Затянуть контргайку.

На этом настройка клапанов на 4т 150-кубовом скутере завершена. Вам остается только установить крышку ГРМ и остальные демонтированные детали. Сама по себе процедура не сложная, но требует опыта. Поэтому если вы хотите, чтобы мотороллер работал правильно, лучше обратиться в мотомагазин Dvako. Наши мастера помогут вам правильно отрегулировать клапаны и проверят работоспособность техники.

Регулировка клапанов на Альфе

Хочу коснуться интересной темы, о которой слышали все, но не все понимают ее суть — поговорим о регулировке клапанов.

Читайте так же:
Регулировка угла переднего колеса

Немного теории.

Сначала немного теориии. Откуда же вообще возникла потребность в регулировке клапанов и зачем нужен тепловой зазор?

В любом четырехтактном двигателе есть как минимум два клапана: впускной — через него рабочая смесь попадает в камеру сгорания, и выпускной — через него выходят отработанные газы. Часть клапана постоянно находится в камере сгорания и поэтому клапан сильно нагревается. А как мы знаем из курса школьной физике — тела при нагревании расширяются. Причем чем сильнее нагрев — тем больше расширение.

Клапаны в двигателе всегда находятся в «подпружиненном» состоянии, при этом тарелка клапана очень плотно прижата к своему посадочному месту — седлу клапана. Это обеспечивает герметичность закрытия клапана.

Чтобы открыть клапан — на него нужно надавить. В нашем случае на клапан давит коромысло, которое двигается под воздействием кулачка распределительного вала.

Теперь представим, что двигатель холодный (простоял несколько часов и все детали остыли до «комнатной» температуры). Если завести двигатель, то клапаны начнут быстро нагреваться и в связи с этим — удлиняться. Если не оставить ему места для расширения (зазора между коромыслом и стержнем клапана), то настанет момент, когда клапан удлинится настолько, что не будет плотно прилегать к своему седлу и начнет пропускать газы из камеры сгорания. Это приводит к потере мощности двигателя, а также может привести к перегреву и прогоранию клапанов.

По этой причине оставляют зазор между клапаном и коромыслом. Производители двигателя рассчитывают насколько удлиняется клапан при работе двигателя. Поэтому в инструкции по эксплуатации указаны оптимальные величины тепловых зазоров. Если соблюдать рекомендации — при рабочей температуре клапана зазор будет минимальным, таким чтобы клапан мог полностью закрыться, но при этом коромысло находилось бы почти вплотную и клапан бы открывался максимально широко и не происходил удар («клацанье») коромысла по клапану.

ВАЖНО: зазоры выставляются на холодном двигателе, когда клапан еще не успел удлиниться.

Что будет если неправильно отрегулировать клапана?

Очень часто на различных форумах задают вопросы: «А что будет если неправильно отрегулировать клапаны?». Тут возможны два варианта:

  • Если зазор слишком большой — самый безобидный вариант. Если зазор слишком большой, то будет сильней изнашиваться хвостовик клапана и коромысло, так как коромысло будет ударять «с разбега» по клапану. Немного уменьшится высота открытия клапана, за счет этого ухудшится наполняемость камеры сгорания, и упадет КПД двигателя. Но эти изменения вряд ли возможно заметить. Также будет сильнее звук двигателя, появится характерное клацанье. В целом работа двигателя не нарушится.
  • Если зазор слишком маленький — при нагреве клапана его «подожмет» к коромыслу и клапан перестанет плотно прилегать к седлу. Через образовавшийся зазор будет выходить топливо-воздушная смесь и выхлопные газы. Выход выхлопных газов приведет к перегреву клапана и его прогоранию. Упадет компрессия двигателя и как следствие — КПД.

Таким образом слишком маленький зазор гораздо опасней, чем слишком большой. Именно по этой причине не рекомендуется выставлять зазоры «на слух» без щупов. Если между коромыслом и клапаном находится щуп — зазор между коромыслом и клапаном уже будет, если конечно не зажимать его с большим усилием.

Зачем совмещать метки?

Регулировку клапанов нужно производить в положении, когда коромысло не давит на стержень клапана, то есть клапан закрыт. При работе четырехтактного двигателя оба клапана закрыты к концу такта сжатия, поэтому для удобства регулировки совмещают метку, нанесенную на звездочку распредвала с меткой на корпусе головки. Это положение соответствует верхней мертвой точке — концу такта «сжатие» и началу такта «рабочий ход» и оба клапана в этот момент закрыты и можно их регулировать.

Читайте так же:
Регулировка зажигания москвич 408

По большому счету не обязательно четко совмещать эти метки, т.к. оба клапана закрываются уже в начале такта сжатия и не открываются почти до конца рабочего хода, то есть как минимум половину оборота клапаны закрыты. То есть нет ничего страшного, если вы чуть-чуть «проскочите» метку, или немного до нее не дойдете (в разумных пределах конечно).

Некоторые «умельцы» в своих видеоинструкциях зачем-то совмещают метку «T» на маховике коленвала. Для регулировки клапанов это делать совсем необязательно. За один оборот распредвала коленвал делает два оборота, и метка будет совпадать два раза: один раз — в конце такта сжатия, а второй раз — в конце такта выпуска (когда еще открыт выпускной клапан и готовится открыться впускной).

Какой должен быть зазор клапанов на Альфе?

Зазор впускного клапана на большинстве двигателей обычно меньше, чем выпускного. Это связано с тем, что впускные клапана нагреваются меньше. Они охлаждаются потоками свежего воздуха.

Тепловой зазор впускного клапана для двигателя 139FMB составляет 0,03 мм. Для выпускного клапана зазор 0,05 мм.

От теории к практике.

Все на самом деле довольно просто:

  1. Двигатель должен быть холодным. Если нет — ждем пару часов, чтобы он остыл до «комнатной» температуры.
  2. Ставим мопед на центральную подножку. Выключаем зажигание (чтобы случайно не завести двигатель).
  3. Откручиваем боковую крышку головки двигателя. Лучше запастись запасной прокладкой, так как при снятии этой крышки прокладка обычно рвется. Либо можно посадить ее на термостойкий герметик.
  4. Вращая коленвал совмещаем метку, нанесенную на звездочку головки с меткой на корпусе головки. Коленвал можно проворачивать ножкой кикстартера. Но это неудобно, т.к. кик находится с правой стороны мопеда, а метка — с левой. Можно открутить заглушку на крышке генератора и вращать коленвал через нее, надев «головку» на гайку крепления ротора генератора. Чтобы легче было вращать коленвал — можно выкрутить свечу зажигания.
  5. Ключом на 17 откручиваем заглушки головки, предназначенные для регулировки клапанов. Одну крышку сверху, вторую — снизу.
  6. Откручиваем контргайку регулировочного винта ключом на 9 и немного откручиваем регулировочный винт.
  7. Берем плоский щуп и просовываем его между стержнем клапана и регулировочным винтом. Для впускного клапана нужен щуп 0,03 мм, для выпускного — 0,05 мм.
  8. Аккуратно затягиваем регулировочный винт таким образом, чтобы щуп ходил с небольшим сопротивлением. При этом щуп не должен «закусываться».
  9. Придерживая регулировочный винт затягиваем контргайку и проверяем, что зазор не изменился.
  10. Аналогичную операцию проделываем со вторым клапаном.
  11. Собираем все в обратной последовательности. После сборки заводим двигатель, чтобы проверить что все сделано верно и масло нигде не подтекает.

Обычно вся операция занимает не более получаса. С опытом это можно делать гораздо быстрее.

Регулировка клапанов на Альфе : 17 комментариев

  1. Георгий 14.09.2017

Спасибо! Наконец-то нашел статью, где все подробно разжевано по регулировке клапанов, много полезного узнал для себя.

Для выпускного клапана нужны другие зазоры.

  1. admin Автор записи 08.06.2018

Спасибо за замечание. Сверился с инструкцией к своему мопеду: да, действительно зазор 0,03 мм — для впускного клапана и на 0,05 мм — для выпускного клапана. Поправил статью.

насмешили авторы))))) сначала пишите, что «По большому счету не обязательно четко совмещать эти метки, т.к. оба клапана закрываются уже в начале такта сжатия и не открываются почти до конца рабочего хода, то есть как минимум половину оборота клапаны закрыты.», а потом пишите стандартную инструкцию «4. Вращая коленвал совмещаем метку, нанесенную на звездочку головки с меткой на корпусе головки. …»
ИМХО выставлять метки в любом случае нужно, чтобы исключить вытягивание цепи грм

  1. admin Автор записи 24.11.2018
Читайте так же:
Регулировка редукционного клапана москвича

А что тут смешного? Я написал, что нет смысла смотреть метку на коленвале, достаточно совместить метку на головке, чтобы быть уверенным, что клапаны закрыты. И половину оборота я имел в виду обороты коленвала.
Не спорю, что надо иногда проверять совпадают ли метки коленвала, особенно когда есть проблемы с работой двигателя. Но к регулировке клапанов это не имеет никакого отношения.

Тимофей,Вы правы….метки для того и существуют,что бы по ним настраиваться.

  1. admin Автор записи 07.10.2019

Эти метки нужны для проверки и правильной установки цепи ГРМ. Если при регулировке клапанов вы случайно чуть проскочите метку — не страшно. Смысл абзаца про метки был именно таков.

Ребята, столкнулся с такой проблемой. При сборке да ля есть 4 направляющие. Две коротких и две подлиньше. Куда какие ставить? Кто знает напишите спасибо

  1. Кирилл 05.05.2021

короткие между двигателем и цилиндром а длиные между цилиндроми головокой

Тимофей,Вы правы….метки для того и существуют,что бы по ним настраиваться.

автор четко все описал и про метки тоже главное чтоб оба клапана были закрыты и критика здесь вообще не уместна предратся не кчему а кто это делает сам вообще не шарит в этом

Просмотрел множество видео, все как один утверждают, что зазоры должны быть: вп. 0,05 , вып. 0,07. Здесь же показания другие. Кому верить?

  1. admin Автор записи 06.05.2021

«Никому нельзя доверять. Абсолютно никому. Но мне можно»
А если серьезно — доверять нужно инструкции на свой мопед. Какой там указан зазор — такой и ставьте. Производителю видней.

В инструкции про зазоры информации нет. Двигатель 110кубов

  1. admin Автор записи 06.05.2021

Очень странно, обычно в инструкции приводится таблица с параметрами мопеда, такими как габаритные размеры, тип бензина, давление в шинах. В статье я указал зазор из инструкции к моему мопеду.

здравствуйте, после регулировки клапанов начался стук в двигателе

  1. admin Автор записи 11.05.2021

Добрый день. Значит зазор отрегулирован неправильно, сделайте все заново. В чем вопрос?

Клапана скутера. Зачем и как их регулировать?

Клапана скутера. Зачем и как их регулировать?

Многие владельцы 4 тактных скутеров и мопедов читают в инструкциях о регулировке клапанов. Но порой из-за незнания инеопытности многие водители упускают из виду необходимость данной процедуры. А зря. Регулировка зазоров в клапанах влияет не только на теперешнюю работу двигателя, но и на его долговечность.

Казалось бы что там, всего лишь какие-то доли миллметров. Оказывается, как слишком большой, так и слишком маленький зазор в клапанах ускоряет смерть Вашего мотора. Почему? Хороший вопрос. Итак увеличенный зазор. Нормальный зазор в клапанах для мопедов объемом 50 — 100 см3 составляет 0.05 мм для впускного и выпускного клапанов. При увеличении этой величины двигатель начинает стучать. Не вооруженным ухом слышно тарахтение, на холостых оборотах двигатель напоминает швейную машинку. Но это не самое главное. При таком зазоре смещается фаза газораспределения. На высоких оборотах двигатель тупит, не дает тяги.

Увеличивается расход топлива. Изнашивается клапанный механизм. Если же зазор слишком мал, или вовсе отсутствует, все гораздо страшнее. Теряется компрессия, ведь при нагреве зазор еще больше уменьшается, и клапан начинает приоткрываться. Газы прорываются через приоткрытый клапан, теряя мощность и прожигая седло клапана или сам клапан. Потом вопросы: почему не едет? куда делась компрессия? почему черная свеча? При таком исходе придется менять клапана, или даже всю головку.

Читайте так же:
Регулировка троса кпп 2 и 4 передач

А оно Вам надо? Проще раз в 1000 км отрегулировать клапана и горя не знать. Для этого нужно (по крайней мере для Дельты и Альфы) ключ на 17, набор щупов ключ на 9, ключ на 3,5 или плоскогубцы. Регулировка производится на холодном двигателе (в летнее время, или на чуть прогретом при минусовой температуре). Выкручиваем свечу. Ставим поршень в ВМТ в конце такта сжатия, чтобы освободить клапана. Для контроля можно открутить пробку на левой крышке картера, и смотреть по метке.

Метка «Т» должна быть посередине лючка. Ключем на 17 откручиваем пробку для доступа к регулировочному винту на коромысле (надо быть осторожным, чтобы ее не сломать, чаще всего она пластиковая), меряем щупом зазор. 0.04 должен свободно проходить, 0.06 — не влазит, о.05 проходит с небольшим усилием, но не застряет. Если все так — закручиваем крышку. Если нет — приоткручиваем (буквально пол-оборота) контрящую гайку на регулировочном винте, пальцами, плоскогубцами или ключем на 3,5 устанавливаем зазор между нижним торцом этого винта торцом клапана 0.05 мм, законтриваем гайку, делаем контрольный замер. Если все правильно — закручиваем пробку и делаем такую же процедуру на втором клапане.

Не забываем затянуть пробки, иначе побежит масло. Вот и все. Заведите и прогрейте двигатель. Вы услышите как тихо он на самом деле может работать. Так намного приятнее ехать.

Ключи и съемники

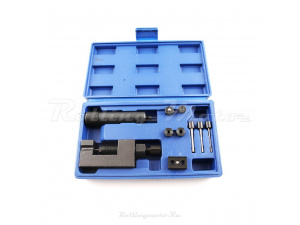

Выжимка для цепи 420/428/520 680 руб.

Купить В наличии

Купить В наличии

Купить В наличии

Набор съемников сальников (4шт) KOMATCU 750 руб. 1 760 руб.

Купить В наличии

Инструмент для перетяжки сидений 350 руб. 500 руб.

Купить В наличии

Купить В наличии

Купить В наличии

Купить В наличии

Тестер с лампой 12V KOMATCU 350 руб. 714 руб.

Купить В наличии

Ключ для спиц PRO (все размеры в одном) 700 руб.

Ключ спицевой универсальный 447 руб.

Инструмент для зачистки проводов (стриппер) KOMATCU 990 руб.

Набор инструмента раскладной (шестигранники 2-6мм, 2 отвертки, 3 головки + семейный ключ) XINYU 476 руб.

Регулировка зазора клапанов на четырехтакных скутерах

Производить настройку самому или в мастерской, каждый решает сам. Хотелось бы отметить, что регулировка зазора клапанов не такое уж и сложное дело, с этим справится любой, кто умеет крутить гайки. Необходимы лишь внимание и аккуратность. Данная статья поможет Вам.

Когда необходимо производить регулировку.

— После первых 500 км пробега, далее — согласно таблице проф. работ (см. Руководство по эксплуатации, будет размещено у нас на сайте).

— Мотороллер не заводится или заводится с трудом.

— С трудом набирает обороты.

— Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте.

— Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

— Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

— Возможно, после регулировки зазора потребуется настрйка карбюратора.

— Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.

— За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

— Ключи 9 и 8 мм (головки)

Читайте так же:
Регулировка насос форсунок cummins

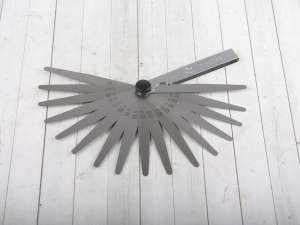

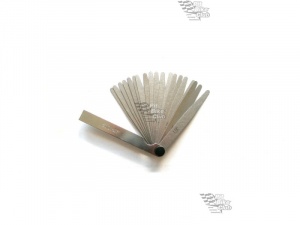

— Щуп для установки зазора клапанов (нам понадобится 0,05 и 0,1 мм)

Шаг 1. Подготовительные работы.

Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель. Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.

Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра.

Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена металлическая трубка). Теперь снимаем крышку и видим следующую картину:

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).

Шаг 4. Верхняя мертвая точка (ВМТ)

ВМТ — это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно можно определить ВМТ по-другому, например по положению коромысел клапанов. Внимание: У четырехтактных скутеров существует 2 ВМТ!

На звездочке распредвала находятся 3 отверстия. Их расположение, показанное на фото соответствует ВМТ поршня, при котором закрыты оба клапана (то, что нам нужно).

7

На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

Риска T должна находиться напротив выступа, маркированного цифрой 1.

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Шаг 5. Регулировка / Проверка зазора клапанов.

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке — зазор уменьшается, против часовой — увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть между ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

Тоже самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место. (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем. С пластиком работаем осторожно! Может поломаться, особенно при низких температурах.
